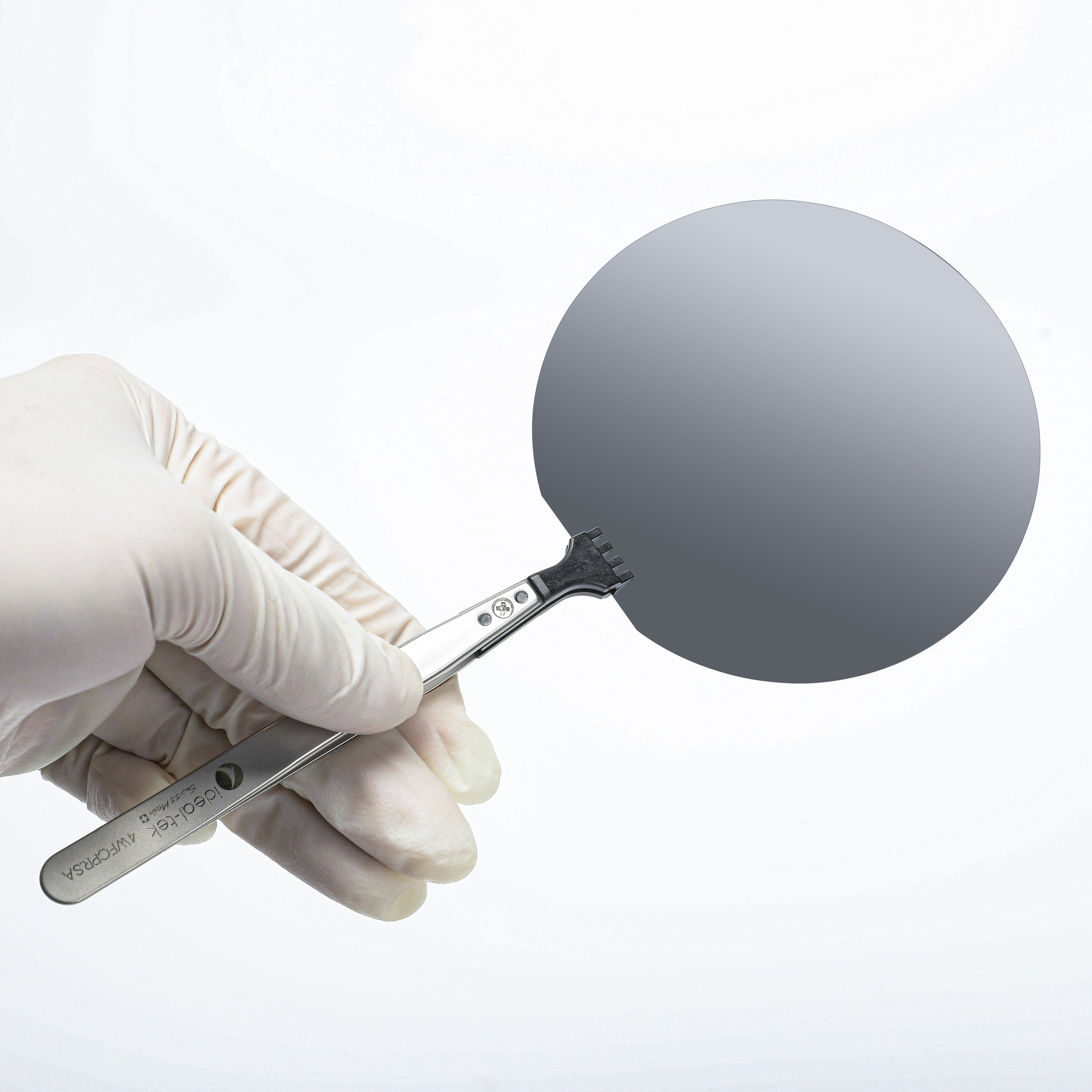

Tấm Wafer Silicon đánh bóng loại 6 inch N DSP SiO2 Silicon Oxide Wafer

Tấm Wafer Silicon đánh bóng loại 6 inch N DSP SiO2 Silicon Oxide Wafer

Thông tin chi tiết sản phẩm:

Nguồn gốc: TRUNG QUỐC
Hàng hiệu: ZMSH
Chứng nhận: ROHS
Số mô hình: SI WAFER

Thanh toán:

Số lượng đặt hàng tối thiểu: 25 CÁI
Giá bán: by quantites
chi tiết đóng gói: Hộp băng 25 chiếc hoặc hộp đựng bánh quế đơn
Thời gian giao hàng: 1-4 tuần
Điều khoản thanh toán: Western Union, T / T
Giá tốt nhất Tiếp xúc

Thông tin chi tiết

Vật chất: Si đơn tinh thể Loại hình: Loại N hoặc loại P
Phương pháp: Cz hoặc Fz Đăng kí: tấm bán dẫn
Kích thước: 2-12 inch tên sản phẩm: si chất nền / si wafers
Độ dày: 0,2-1,0mmt Bưu kiện: Hộp băng 25 chiếc
Điểm nổi bật:

Tấm lót sóng silicon đánh bóng loại N

,

tấm lót sóng silicon oxit SiO2

,

tấm lót sóng silicon đánh bóng DSP

Mô tả sản phẩm





6 inch 8 inch 2 inch 1 inch FZ CZ Tấm lót silicon đánh bóng loại N Tấm DSP SiO2 Tấm wafer oxit silicon





Bánh wafer Silicon đánh bóng có độ tinh khiết cao (11N) 1-12 inch tấm lót Czochralski đánh bóng đôi và đơn
Kích thước 1 "2" 3 "4" 5 "6" 8 "12" và các tấm lót kích thước và đặc điểm kỹ thuật đặc biệt
Bề mặt Đĩa đánh bóng đơn, đĩa đánh bóng kép, đĩa mài mòn, đĩa ăn mòn, đĩa cắt
Định hướng tinh thể <100> <111> <110> <211> <511> và các tấm silicon với nhiều góc lệch khác nhau
Độ dày 100um 200um 300um 400um 500um 1mm 5mm và các độ dày khác, dung sai độ dày + -10um,

TTV <10um hoặc theo yêu cầu của khách hàng, độ nhám <0,2nm
Độ dẫn điện loại N, loại P, loại undope (điện trở thực chất là cao)
Phương pháp đơn tinh thể Czochralski (CZ), nóng chảy vùng (FZ), NTD (ảnh giữa)
Điện trở suất pha tạp lại có thể đạt <0,001 ohm.cm, pha tạp thấp thông thường 1 ~ 10 ohm.com, ánh sáng trung bình thông thường 500 ~ 800 ohm.cm,

vùng nóng chảy nội tại:> 1000 ohm.cm,> 3000 ohm.cm,> 5000 ohm.cm,> 8000 ohm.cm,> 10000 ohm.cm
Thông số quy trình Độ phẳng TIR: ≤3μm, Warpage TTV: ≤10μm,
Bow / Warp≤40μm, độ nhám ≤ 0,5nm, kích thước hạt <≤10ea @> 0,3μ)
Quy cách đóng gói Bao bì hút chân không bằng lá nhôm siêu sạch 10 cái, 25 cái
Tùy biến xử lý Thời gian xử lý của mô hình, hướng tinh thể, độ dày, điện trở suất, v.v ... hơi khác nhau tùy theo các thông số kỹ thuật và thông số khác nhau.
Giới thiệu ứng dụng Nó được sử dụng cho các chất mang mẫu bức xạ synctron như quy trình, lớp phủ PVD / CVD làm chất nền, mẫu tăng trưởng phún xạ magnetron, XRD, SEM,
Lực nguyên tử, quang phổ hồng ngoại, quang phổ huỳnh quang và các chất nền thử nghiệm phân tích khác, chất nền phát triển biểu mô chùm tia phân tử, phân tích tia X của chất bán dẫn tinh thể



ZMSH là nhà máy sản xuất cường độ bán dẫn, đặc biệt để kiểm tra thiết bị trong phòng thí nghiệm nghiên cứu khoa học, tấm mỏng oxit silicon đánh bóng 2-3-4-5-6-8 inch, tấm nền kính hiển vi điện tử tráng silicon đơn tinh thể có độ tinh khiết cao

Vui lòng tham khảo ý kiến ​​của chủ sở hữu trước khi đặt hàng để biết thông số kỹ thuật cụ thể, và vui lòng đặt bất kỳ câu hỏi nào về bánh xốp silicon.

Tất cả các phòng thí nghiệm nghiên cứu khoa học và các công ty bán dẫn đều được hoan nghênh đặt hàng và có thể nhận đơn đặt hàng OEM và có thể nhập khẩu các tấm silicon.

Tuyên bố đặc biệt: Tất cả các tấm silicon của công ty chúng tôi đều được xử lý từ silicon đơn tinh thể lấy từ polysilicon tự nhiên, không phải tấm silicon tái chế rẻ tiền hoặc các tấm silicon đã qua sử dụng đánh bóng lại!Báo giá đã bao gồm hóa đơn VAT 16%.

Danh sách hàng tồn kho của chúng tôi cho Bánh xốp Silicon (Lớp IC, Phương pháp Kéo CZ)
Kéo thẳng một mặt bằng silicon đánh bóng
Tấm wafer Czochralski đánh bóng một mặt 1 inch (25,4mm) độ dày 500um
2 inch (50,8mm) wafer Czochralski đánh bóng một mặt độ dày 280um
3 inch (76,2mm) wafer Czochralski đánh bóng một mặt độ dày 380um
Tấm silicon kéo thẳng một mặt 4 inch (100mm) được đánh bóng với độ dày 500um
Tấm wafer Czochralski đánh bóng một mặt 5 inch (125mm) độ dày 625um
6 inch (150mm) tấm wafer Czochralski đánh bóng một mặt độ dày 675um


Czochralski bánh xốp silicon đánh bóng hai mặt
Tấm wafer Czochralski đánh bóng hai mặt 1 inch (25,4mm) độ dày 500um
2 inch (50,8mm) wafer Czochralski đánh bóng hai mặt độ dày 280um
3 inch (76,2mm) wafer Czochralski đánh bóng hai mặt độ dày 380um

4 inch (100mm) wafer Czochralski đánh bóng hai mặt, độ dày 500um
5 inch (125mm) tấm wafer Czochralski đánh bóng hai mặt, độ dày 625um
Tấm wafer Czochralski đánh bóng hai mặt 6 inch (150mm) độ dày 675um
Các tấm silicon siêu mỏng được đánh bóng một mặt được kéo thẳng


1 inch (25,4mm) một mặt được đánh bóng siêu mỏng kéo thẳng độ dày 100um
2 inch (50,8mm) một mặt được đánh bóng siêu mỏng kéo thẳng, độ dày 100um
3 inch (76,2mm) một mặt được đánh bóng siêu mỏng kéo thẳng, độ dày 100um
Tấm silicon kéo thẳng siêu mỏng 4 inch (100mm) được đánh bóng một mặt với độ dày 100um


Czochralski bánh xốp silicon siêu mỏng đánh bóng hai mặt
1 inch (25,4mm) hai mặt được đánh bóng siêu mỏng Czochralski wafer dày 100um
2 inch (50,8mm) hai mặt được đánh bóng siêu mỏng Czochralski wafer dày 100um
3 inch (76,2mm) hai mặt được đánh bóng siêu mỏng Czochralski wafer dày 100um
4 inch (100mm) hai mặt được đánh bóng siêu mỏng Czochralski wafer dày 100um


Wafer silicon (cấp IC, vùng FZ nóng chảy)
Vùng nung chảy tấm silicon đánh bóng một mặt
1-inch (25,4mm) silicon wafer nung chảy dày 500um trong khu vực đánh bóng một mặt
2 inch (50,8mm) tấm silicon nung chảy dày 280um trong khu vực đánh bóng một mặt

3-inch (76,2mm) silicon wafer nung chảy độ dày 380um trong khu vực đánh bóng một mặt
4 inch (100mm) tấm silicon nung chảy dày 500um trong khu vực đánh bóng một mặt


Khu vực nung chảy tấm silicon đánh bóng hai mặt
1 inch (25,4mm) silicon wafer hợp nhất dày 500um trong khu vực đánh bóng hai mặt
2 inch (50,8mm) tấm silicon nung chảy dày 280um trong khu vực đánh bóng hai mặt
3-inch (76,2mm) silicon wafer nung chảy độ dày 380um trong khu vực đánh bóng hai mặt
4 inch (100mm) tấm silicon nung chảy dày 500um trong khu vực đánh bóng hai mặt


Khu vực nung chảy tấm silicon siêu mỏng đánh bóng một mặt
Vùng đánh bóng một mặt 1 inch (25,4mm) làm nóng chảy tấm silicon siêu mỏng độ dày 100um
Vùng đánh bóng một mặt 2 inch (50,8mm) làm nóng chảy tấm silicon siêu mỏng độ dày 100um
Vùng đánh bóng một mặt 3 inch (76,2mm) làm nóng chảy tấm silicon siêu mỏng độ dày 100um
Vùng đánh bóng một mặt 4 inch (100mm) làm nóng chảy tấm silicon siêu mỏng độ dày 100um


Khu vực nung chảy tấm silicon siêu mỏng được đánh bóng hai mặt
Khu vực đánh bóng hai mặt 1 inch (25,4mm) làm nóng chảy tấm silicon siêu mỏng độ dày 100um
Khu vực đánh bóng hai mặt 2 inch (50,8mm) làm nóng chảy tấm silicon siêu mỏng độ dày 100um

Khu vực đánh bóng hai mặt 3 inch (76,2mm) làm nóng chảy tấm silicon siêu mỏng độ dày 100um
Khu vực đánh bóng hai mặt 4 inch (100mm) làm nóng chảy tấm silicon siêu mỏng độ dày 100um
Tấm Wafer Silicon đánh bóng loại 6 inch N DSP SiO2 Silicon Oxide Wafer 0Tấm Wafer Silicon đánh bóng loại 6 inch N DSP SiO2 Silicon Oxide Wafer 1

Thông số sản phẩm.cho 8 inch si wafers
Kích thước sản phẩm.Tấm silicon đánh bóng một mặt 8 inch
phương pháp sản xuất.Czochralski (CZ)
Đường kính và dung sai mm.200 ± 0,3mm
Mô hình / Loại doping.Loại N (phốt pho, asen) Loại P (pha tạp chất bo)
định hướng tinh thể.<111> <100> <110>
Điện trở suất.0,001-50 (ohm-cm) (các dải điện trở suất khác nhau có thể được tùy chỉnh theo yêu cầu của khách hàng)
Độ phẳng TIR.<3um;Warpage TTV.<10um;Uốn BOW.<10um
Độ nhám Ra <0,5nm;Độ phân giải pewaferr <10@0.3um
Đóng gói 25 cái gói 100 cấp độ phòng sạch bao bì hút chân không hai lớp

Được sử dụng cho các chất mang mẫu bức xạ synctron như quy trình, lớp phủ PVD / CVD làm chất nền, mẫu tăng trưởng phún xạ từ trường, XRD, SEM, lực nguyên tử, quang phổ hồng ngoại, quang phổ huỳnh quang và các chất nền phân tích và thử nghiệm khác, chất nền phát triển biểu mô chùm tia phân tử, tia X phân tích Crystal Semiconductor Lithography

Thông tin đặt hàng phải bao gồm:
1. Điện trở suất
2. Kích thước: 2 ", 3", 4 ", 5", các kích thước khác có thể được tùy chỉnh
3. độ dày
4. Đánh bóng một mặt, đánh bóng hai mặt, không đánh bóng
5. Lớp: Lớp cơ học, Lớp thử nghiệm, Lớp chính (Phim dương bản)
6. Loại dẫn điện: loại P, loại N
7. Định hướng tinh thể
7. Loại pha tạp chất: pha tạp chất bo, pha tạp chất phốt pho, pha tạp chất asen, pha tạp chất gali, pha tạp chất antimon, không pha tạp chất
8. TTV, BOW (giá trị bình thường là <10um)

Tấm Wafer Silicon đánh bóng loại 6 inch N DSP SiO2 Silicon Oxide Wafer 2
