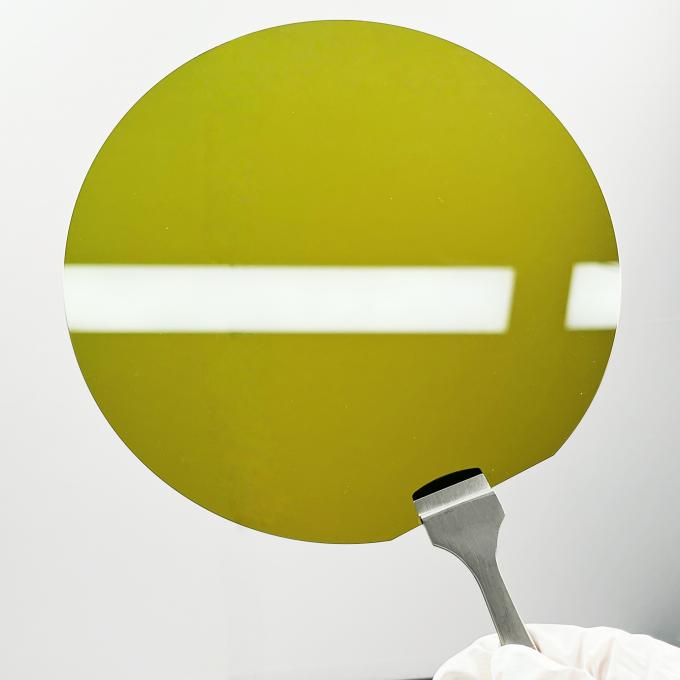

Màn chắn điện từ đang trở thành một cân nhắc quan trọng trong thiết kế phòng sạch để sản xuất chất nền SiC bán cách nhiệt.
Bởi vì các chất nền SiC bán cách điện có điện trở cao, các trường điện từ bên ngoài có thể ảnh hưởng đến sự phân bố điện tích và tiềm năng điện bề mặt.Thiết kế chắn phù hợp có thể giúp giảm các nhiễu loạn này trong các quy trình bán dẫn nhạy cảm.
Không nhất thiết.
Phòng sạch SiC bán cách nhiệt nên được chia theo điều kiện tiếp xúc với chất nền, độ nhạy của quá trình và tính nhạy cảm điện từ của thiết bị.

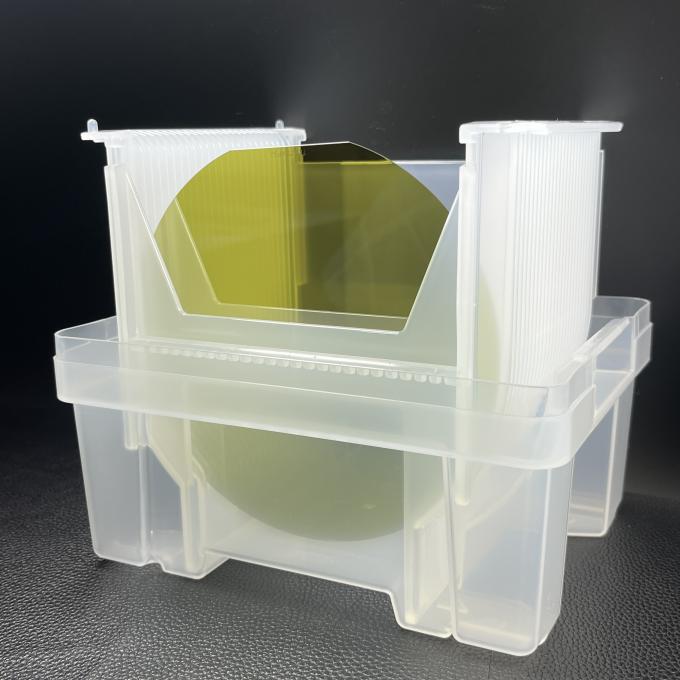

Khi các miếng miếng vẫn còn bên trong các chất chứa kín, chính chất chứa có thể cung cấp một mức độ bảo vệ điện từ nhất định.Các vật liệu polymer dẫn điện hoặc các cấu trúc polymer phủ kim loại có thể được sử dụng cho các chất mang wafer, và vỏ mang phải được nối đất điện.
Một khi các miếng được tháo ra khỏi người mang và tiếp xúc trực tiếp với môi trường phòng sạch, việc bảo vệ tầng tòa nhà trở nên quan trọng hơn.
Sau khi sơn chống quang, bề mặt nền có thể trở nên đặc biệt nhạy cảm với biến đổi tiềm năng điện.Màn chắn điện từ có thể giúp duy trì sự đồng nhất lớp phủ và độ chính xác lithography.
Kiểm soát tiềm năng bề mặt là quan trọng để duy trì hành vi phân phân ổn định và hiệu suất đánh bóng nhất quán.
Hệ thống kiểm tra chùm electron và chùm ion rất nhạy cảm với nhiễu điện từ.
Các cấu trúc chắn điện từ trong phòng sạch có thể kết hợp:
Các cấu trúc này có thể được lắp đặt trên tường, trần nhà và sàn nhà.
Các vật liệu chắn phổ biến bao gồm:
Độ dày và cấu trúc của lớp chắn nên được lựa chọn theo hiệu quả chắn cần thiết và phạm vi tần số mục tiêu.
Phạm vi tần số khác nhau đòi hỏi các mục tiêu bảo vệ khác nhau.
| Phạm vi tần số | Hiệu quả bảo vệ mục tiêu |
|---|---|
| Sân từ điện tần số | ≥ 20 dB |
| RF điện trường, 1 MHz ∼1 GHz | ≥ 40 dB |
| Tần số vi sóng, > 1 GHz | ≥ 30 dB |
Các mục tiêu thực tế nên được xác định dựa trên việc liệu phơi nhiễm điện từ ở tần số cụ thể có thể tạo ra điện tích gây đủ để ảnh hưởng đến sự ổn định hoặc năng suất của quy trình hay không.
Một lớp che chắn chỉ có hiệu quả khi liên tục điện của nó được duy trì đúng cách.
Các cân nhắc thiết kế quan trọng bao gồm:
Sự gián đoạn nhỏ, khoảng trống hoặc các lỗ hổng được thiết kế kém có thể làm giảm hiệu suất bảo vệ tổng thể.
Lớp bảo vệ nên sử dụng hệ thống nối đất kháng thấp với nối đất một điểm.
Kháng đất được khuyến cáo là ≤1 Ω.
Nhiều điểm nối đất có thể tạo ra các vòng nối đất. Các dòng điện được dẫn dắt chảy qua các vòng này có thể tạo ra các trường từ tính thứ cấp và làm giảm hiệu quả của hệ thống chắn.
Bảo vệ điện từ hiệu quả cho sản xuất SiC bán cách nhiệt không chỉ đơn giản là việc thêm các tấm kim loại vào phòng sạch.
Một thiết kế thành công phải tích hợp các vật liệu bảo vệ, tính liên tục cấu trúc, lỗ, cửa, nối đất, người mang wafer và quy trình phân vùng.
Bằng cách tập trung các nguồn lực bảo vệ vào photolithography, CMP, và các khu vực kiểm tra,Các nhà sản xuất bán dẫn có thể xây dựng một môi trường điều khiển điện từ được nhắm mục tiêu hơn trong khi tránh che chắn không cần thiết trên toàn bộ cơ sở.
