2inch Silicon Wafers P-type N-type CZ Phương pháp phát triển BOW ≤30 Đối với đèn LED
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | ZMSH |
| Số mô hình: | Vỏ silicon |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| Thời gian giao hàng: | 2-4 tuần |
| Điều khoản thanh toán: | T/T |
|
Thông tin chi tiết |
|||
| Chiều kính: | 50.8mm±0.2mm | phương pháp tăng trưởng: | Czochralski (CZ) |
|---|---|---|---|
| cây cung: | ≤ 30μm | Làm cong: | ≤ 30μm |
| Sự thay đổi tổng độ dày (TTV): | ≤ 5μm | Các hạt: | ≤10@≥0,3μm |
| Nồng độ oxy: | ≤ 18 ppma | Nồng độ carbon: | ≤1 ppma |
| Làm nổi bật: | Phương pháp tăng trưởng CZ silicon wafers,Đèn đèn LED tấm silicon,2 inch silicon wafers |
||
Mô tả sản phẩm
2inch silicon wafers p-type n-type CZ phương pháp phát triển BOW ≤30 cho đèn LED
Tóm tắt của miếng silicon
Silicon wafer là vật liệu cơ bản được sử dụng trong ngành công nghiệp bán dẫn để chế tạo mạch tích hợp và các thiết bị vi mô khác nhau.những tấm này phục vụ như nền mà các mạch được in bằng cách sử dụng các kỹ thuật photolithographic tinh vi.
Tính chất của miếng silicon
Các tấm silicon có một số tính chất chính làm cho chúng trở nên không thể thiếu trong ngành công nghiệp bán dẫn.Các tính chất này rất quan trọng đối với hiệu suất và chức năng của các thiết bị được chế tạo trên chúngDưới đây là một số đặc tính chính của các tấm silicon:
-
Tính chất điện:
- Hành vi bán dẫn: Silicon là một chất bán dẫn, có nghĩa là nó có thể dẫn điện trong một số điều kiện nhưng không phải những điều khác, điều này rất quan trọng để tạo ra các công tắc điện tử.
- Bandgap: Silicon có khoảng cách khoảng 1,12 eV ở nhiệt độ phòng, cung cấp sự cân bằng tối ưu giữa tính dẫn điện và tính cách nhiệt, phù hợp với các ứng dụng điện tử khác nhau.
-
Tính chất cơ học:
- Khó khăn và mạnh mẽ: Silicon là một vật liệu tương đối cứng và mạnh mẽ, làm cho nó bền trong quá trình sản xuất.
- Độ mỏng: Mặc dù mạnh mẽ, silic là mỏng manh, đòi hỏi phải xử lý cẩn thận để ngăn ngừa vỡ hoặc vỡ trong quá trình chế biến miếng.
-
Tính chất nhiệt:
- Khả năng dẫn nhiệt: Silicon có độ dẫn nhiệt tốt (khoảng 150 W/mK ở nhiệt độ phòng), rất cần thiết để phân tán nhiệt được tạo ra bởi các thiết bị điện tử.
- Tỷ lệ mở rộng nhiệt: Silicon có hệ số mở rộng nhiệt tương đối thấp, giúp duy trì tính toàn vẹn cấu trúc dưới nhiệt độ khác nhau trong quá trình vận hành và xử lý thiết bị.
-
Tính chất hóa học:
- Ôxy hóa: Silicon dễ dàng tạo thành một lớp silicon dioxide (SiO2) khi tiếp xúc với oxy, đặc biệt là ở nhiệt độ cao.chẳng hạn như tạo ra các lớp cách nhiệt và gate oxide trong MOSFET.
- Sự ổn định hóa học: Silicon ổn định hóa học trong hầu hết các điều kiện, điều này rất quan trọng để duy trì độ tinh khiết và hiệu suất của các thiết bị điện tử.
-
Tính chất quang học:
- Tính minh bạch với ánh sáng hồng ngoại: Silicon trong suốt với ánh sáng hồng ngoại, được sử dụng trong các máy dò hồng ngoại và các ứng dụng quang tử khác.
| 1 trong | 2 trong | 3 trong | 4 trong | 6 trong | |
| Vật liệu: | Silicon | Silicon | Silicon | Silicon | Silicon |
| Chiều kính: | 25 mm | 50 mm | 76 mm | 100 mm | 150 mm |
| Định hướng: | <100> | <100> | <111> | <100> | <100> |
| Kháng: | 1-30 Ohm | 1-30 Ohm | 1-30 Ohm | 1-30 Ohm | 1-30 Ohm |
| Loại P: | Boron - 1 phẳng chính | Boron - 1 phẳng chính | Boron - 1 phẳng chính | Boron - 1 phẳng chính | Boron - 1 phẳng chính |
| SiO2Lớp phủ trên: | Không có | Không có | Không có | Không có | Không có |
| Độ dày wafer: | 10-12 m (254-304μm) |
9-13 máy xay (230-330μm) |
13.6-18.5 mill (345-470μm) |
18.7-22.6 mill (475-575μm) |
23.6-25.2 mill (600-690μm) |
| Độ thô: | 2nm | 2nm | 2nm | 2nm | 2nm |
| TTV: | < 20μm | ||||
| Xét bóng: | ở một bên | ở một bên | ở một bên | ở một bên | ở một bên |
Các tính chất này được tận dụng trong quá trình chế tạo thiết bị bán dẫn, nơi kiểm soát chính xác các thiết bị điện, cơ khí,và đặc tính hóa học của các tấm silicon là cần thiết để sản xuất các thành phần điện tử đáng tin cậy và hiệu suất caoKhả năng thích nghi của silicon với doping (sự thêm các tạp chất để sửa đổi tính chất điện của nó) làm tăng thêm tính hữu ích của nó trong việc tạo ra các thiết bị điện tử và quang tử đa dạng.
Ứng dụng của miếng silicon
Các tấm silicon là cơ bản cho nhiều ứng dụng trên nhiều lĩnh vực khác nhau, chủ yếu là do tính linh hoạt của chúng như một vật liệu bán dẫn.
-
Các mạch tích hợp (IC): Các tấm silicon là nền chính được sử dụng để chế tạo mạch tích hợp, bao gồm vi xử lý, chip bộ nhớ (như DRAM và flash),và một mảng các mạch kỹ thuật số và tương tự tạo thành xương sống của tất cả các thiết bị điện tử hiện đại.
-
Các tế bào mặt trời: Silicon là một thành phần chính trong ngành công nghiệp quang điện để sản xuất pin mặt trời.sau đó được sử dụng để chuyển đổi năng lượng mặt trời thành năng lượng điện.
-
Hệ thống vi điện cơ học (MEMS): Các thiết bị MEMS tích hợp các thành phần cơ khí và điện ở quy mô vi mô trên các tấm silicon.và vi cấu trúc được sử dụng trong các hệ thống ô tô, điện thoại thông minh, thiết bị y tế và các thiết bị điện tử tiêu dùng khác nhau.
-
Optoelectronics: Các tấm silicon được sử dụng trong sản xuất các thiết bị quang điện tử như đèn diode phát sáng (LED) và cảm biến quang học.nó rất quan trọng trong cấu trúc của các thiết bị điều khiển hoặc phát hiện ánh sáng.
-
Điện tử điện: Các tấm silicon được sử dụng trong sản xuất các thiết bị điện tử năng lượng, điều khiển và chuyển đổi năng lượng điện hiệu quả trong xe điện, hệ thống năng lượng tái tạo và lưới điện.Các thiết bị này bao gồm đèn diode năng lượng, transistors, và thyristors.
-
Máy laser bán dẫn: Mặc dù ít phổ biến hơn các vật liệu khác cho các lớp hoạt động, silicon được sử dụng trong sản xuất các bộ phận của laser bán dẫn,đặc biệt là trong các thiết bị quang tử tích hợp nơi ánh sáng được thao tác trên một con chip silicon.
-
Máy tính lượng tử: Các ứng dụng mới nổi trong máy tính lượng tử sử dụng các tấm silicon để tạo ra các điểm lượng tử hoặc các cấu trúc khác có thể lưu trữ các qubit, các đơn vị cơ bản của thông tin lượng tử.
Việc sử dụng rộng rãi các wafer silicon trong các ứng dụng đa dạng này xuất phát từ tính linh hoạt điện, ổn định cơ học, dẫn nhiệt,và tương thích với các công nghệ sản xuất hiện cóKhi ngành công nghiệp bán dẫn tiếp tục phát triển, vai trò của các tấm silicon vẫn là trọng tâm, liên tục thích nghi với các công nghệ và ứng dụng mới.

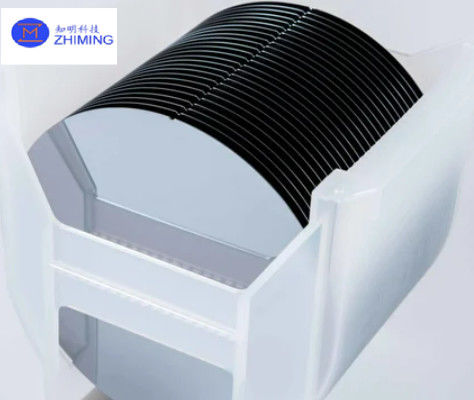

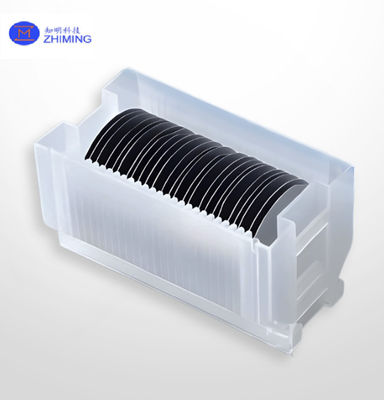

Bàn trưng bày các miếng silicon
Câu hỏi và câu trả lời
Wafer silicon được sử dụng để làm gì?
Một miếng wafer silicon được sử dụng chủ yếu như một chất nền để chế tạo mạch tích hợp (IC) và các thiết bị vi điện tử.
-
Các mạch tích hợp: Silicon wafer là vật liệu nền tảng mà hầu hết các thiết bị bán dẫn hoặc chip được xây dựng trên đó.và một loạt các mạch kỹ thuật số và tương tự khác là một phần không thể thiếu của máy tính, điện thoại di động, và nhiều loại thiết bị điện tử khác.
-
Các tế bào mặt trời: Chúng được sử dụng rộng rãi trong lĩnh vực năng lượng mặt trời để sản xuất pin quang điện, chuyển đổi ánh sáng mặt trời thành điện.Khả năng hấp thụ năng lượng mặt trời của silicon làm cho nó lý tưởng cho ứng dụng này.
-
Hệ thống vi điện cơ học (MEMS): Các tấm silicon được sử dụng để tạo ra các thiết bị MEMS, tích hợp các thành phần cơ học và điện tử nhỏ.
-
Optoelectronics: Trong lĩnh vực quang điện tử, các tấm silicon được sử dụng để sản xuất các thành phần tương tác với ánh sáng, chẳng hạn như máy dò ánh sáng, đèn LED và các yếu tố của hệ thống truyền thông quang học.
-
Thiết bị điện: Silicon được sử dụng trong các thiết bị điện tử năng lượng quản lý và chuyển đổi năng lượng điện hiệu quả trong các hệ thống từ xe điện đến biến tần năng lượng mặt trời.
Tính linh hoạt, tính chất điện và sự ổn định cơ học của các tấm silicon làm cho chúng rất cần thiết trong lĩnh vực máy tính, viễn thông, năng lượng và nhiều lĩnh vực điện tử tiêu dùng.
