InP wafer 2inch 3inch 4inch VGF P loại N loại Depant Zn S Fe Undoped Prime Grade Thử nghiệm
Thông tin chi tiết sản phẩm:
| Place of Origin: | China |
| Hàng hiệu: | ZMSH |
| Model Number: | InP wafer |
Thanh toán:
| Thời gian giao hàng: | 2-4 tuần |
|---|---|
| Điều khoản thanh toán: | T/T |
|
Thông tin chi tiết |
|||
| cây cung: | <10 um, <15 um | TTV: | <10 um, <15 um |
|---|---|---|---|
| Xét bóng: | ssp hoặc dsp | Định hướng: | <100>, <111> |
| Độ chính xác chuyển hướng: | ±0,5° | chiều dài phẳng chính: | 16±2mm, 22±2mm, 32,5±2mm |
| Chiều dài phẳng Scondary: | 8±1mm, 11±1mm, 18±1mm | Làm cong: | <15 um |
| Kích thước: | 2 inch 3 inch 4 inch (có sẵn kích thước tùy chỉnh) | Độ dày: | 0,35mm, 0,6mm |
| Làm nổi bật: | 2 inch InP wafer,3 inch InP wafer,4 inch InP wafer |
||
Mô tả sản phẩm
InP wafer 2inch 3inch 4inch VGF P loại N loại Depant Zn S Fe Undoped Prime Grade Thử nghiệm
Mô tả InP Wafer:
Indium phosphide wafers ((InP wafers) được chuẩn bị từ indium phosphide là một chất bán dẫn nhị phân.InP wafercung cấp tốc độ electron cao hơn so với hầu hết các chất bán dẫn phổ biến khác như silic.Transistor nhanh, và ống dẫn sóng cộng hưởng.InP waferlà trong các thiết bị điện tử tần số cao và công suất cao.InP wafercũng được sử dụng rộng rãi trong truyền thông sợi quang tốc độ cao vì indium phosphide phát ra và phát hiện bước sóng trên 1000nm.InP wafercũng được sử dụng như một chất nền cho laser và photodiodes trong ứng dụng Datacom và Telecom.InP waferthị trường sẽ chạm vào đỉnh.InP wafersẽ là những tấm wafer mong muốn nhất để sử dụng trong kết nối sợi quang, mạng lưới truy cập đường sắt, mạng công ty, trung tâm dữ liệu, vv Chúng tôi đang cung cấp một 99,99% tinh khiếtInP wafersẽ hiệu quả và hiệu quả nhất.
Tính chất của InP Wafer:
1Bandgap: InP có một bandgap hẹp khoảng 1,35 eV ở nhiệt độ phòng, làm cho nó phù hợp với các ứng dụng trong optoelectronics như máy dò quang, laser và pin mặt trời.
2. Điện tử di động cao: InP có tính di động điện tử cao so với các vật liệu bán dẫn khác,có lợi cho các thiết bị điện tử tốc độ cao như transistor tần số cao và mạch tích hợp.
3. Chống nhiệt cao: InP có độ dẫn nhiệt tương đối cao, cho phép phân tán nhiệt hiệu quả trong các thiết bị điện tử công suất cao.
4Tính chất quang học: InP wafer có tính chất quang học tuyệt vời, bao gồm độ minh bạch cao trong vùng hồng ngoại, làm cho chúng lý tưởng cho các ứng dụng truyền thông quang học và cảm biến.
5Tính chất tiếng ồn thấp: InP thể hiện các đặc điểm tiếng ồn thấp, làm cho nó phù hợp với các bộ khuếch đại và máy thu tiếng ồn thấp trong các hệ thống truyền thông.
6Sự ổn định hóa học: InP ổn định hóa học, góp phần vào độ tin cậy của nó trong nhiều môi trường khác nhau.
7. Gạch phù hợp với InGaAs: InP được kết hợp với Indium Gallium Arsenide (InGaAs), cho phép phát triển các cấu trúc đa dạng chất lượng cao cho các thiết bị quang điện tử.
8. Điện áp phá vỡ cao: InP wafer có điện áp phá vỡ cao, làm cho chúng phù hợp với các ứng dụng công suất cao và tần số cao.
9Tốc độ bão hòa electron cao: InP thể hiện tốc độ bão hòa electron cao, có lợi cho các thiết bị điện tử tốc độ cao.
10. Doping: InP wafer có thể được doped để tạo ra cả n-type và p-type vùng, cho phép chế tạo các loại thiết bị điện tử và optoelectronic khác nhau.
Hình dạng của InP Wafer:
| Vật liệu | InP |
|---|---|
| Phương pháp phát triển | LEC,VCZ/P-LEC, VGF, VB |
| Lớp lưới A | a=5.869 |
| Cấu trúc | M3 |
| Điểm nóng chảy | 1600°C |
| mật độ ((g/cm3) | 40,79 g/cm3 |
| Vật liệu doped |
Không doped S-doped Zn-doped Fe-doped
|
| Loại |
N N N
|
| Nồng độ chất mang (cm-3) |
(0,4-2) x 1016 (0,8-3) x 1018 (4-6) x 1018
(0,6-2) x 1018
|
| Di động (cm2v-1s-1) |
(3.5-4) x 103 (2.2-2.4) x 103 (1.3-1.6) x 103
|
| EPD (trung bình) |
3 x 104. cm2 2 x 103/cm2. 2 x 104/cm2. 3 x 104/cm2
|

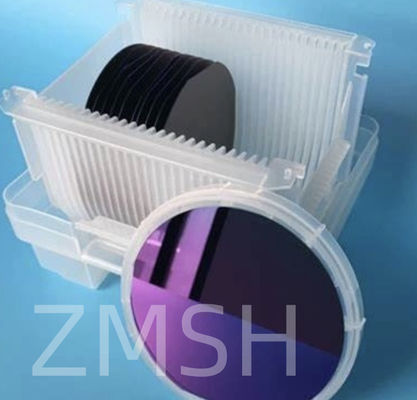

Bức ảnh của InP Wafer:
Ứng dụng InP Wafer:
1Photonics:
Laser và máy dò: Với băng tần hẹp (~ 1,35 electron volt), InP phù hợp với các thiết bị như laser và máy dò trong các ứng dụng quang học.
Truyền thông quang học: InP wafer đóng một vai trò quan trọng trong các hệ thống truyền thông quang học, được sử dụng trong các thành phần như laser và bộ điều chế cho sợi quang.
2Thiết bị bán dẫn:
Transistor tốc độ cao: Tính di động điện tử cao của InP làm cho nó trở thành vật liệu lý tưởng để sản xuất transistor tốc độ cao.
Các tế bào năng lượng mặt trời: InP wafer cho thấy hiệu suất tốt trong các tế bào năng lượng mặt trời, cho phép chuyển đổi quang điện hiệu quả.
3Máy vi sóng và thiết bị RF:
Microwave Integrated Circuits (MICs): InP wafer được sử dụng trong việc chế tạo các mạch tích hợp microwave và RF, cung cấp phản ứng và hiệu suất tần số cao.
Bộ khuếch đại tiếng ồn thấp: InP wafer tìm thấy các ứng dụng quan trọng trong các bộ khuếch đại tiếng ồn thấp trong các hệ thống truyền thông.
4Thiết bị quang điện:
Photovoltaic Cell: InP wafer được sử dụng trong sản xuất pin quang điện hiệu quả cao cho hệ thống năng lượng mặt trời.
5Công nghệ cảm biến:
Các cảm biến quang học: InP wafer có tiềm năng trong các ứng dụng cảm biến quang học, được sử dụng trong các công nghệ cảm biến và hệ thống hình ảnh khác nhau.
6Các mạch tích hợp:
Optoelectronic Integrated Circuits: InP wafer được sử dụng trong sản xuất mạch tích hợp optoelectronic cho các ứng dụng trong truyền thông quang học và cảm biến.
7Thiết bị quang học:
Bộ khuếch đại sợi quang: InP wafer đóng một vai trò quan trọng trong các bộ khuếch đại sợi quang để khuếch đại tín hiệu và truyền trong truyền thông sợi quang.

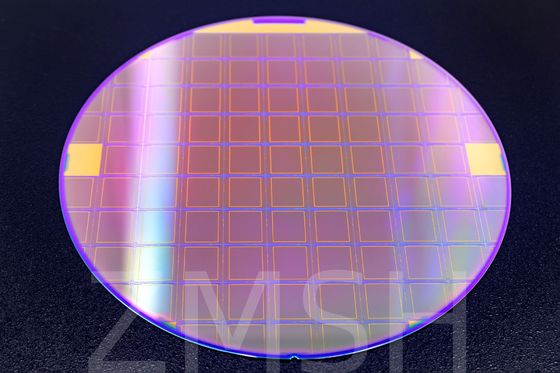

Các hình ảnh ứng dụng của InP Wafer:
Tùy chỉnh:
Dưới đây là một số khía cạnh của tùy biến InP wafer:
1. Kích thước wafer: InP wafer có thể được tùy chỉnh về đường kính (2 inch, 3 inch, 4 inch) và độ dày để phù hợp với nhu cầu cụ thể của ứng dụng.
2- Định hướng: Định hướng của wafer ((100), (111) A, (111) B) có thể được xác định dựa trên định hướng tinh thể mong muốn cho ứng dụng dự định.
3. Profile Doping: Các hồ sơ doping tùy chỉnh có thể được tạo ra bằng cách kiểm soát nồng độ và phân bố các chất dopant (silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, silicon, siliconlưu huỳnh) để đạt được các tính chất điện cụ thể cần thiết cho việc chế tạo thiết bị.
4Chất lượng bề mặt: Chất lượng bề mặt của wafer có thể được tùy chỉnh để đáp ứng các thông số kỹ thuật độ thô yêu cầu, đảm bảo hiệu suất tối ưu trong các ứng dụng như optoelectronics và photonics.
5. Lớp epitaxial: InP wafer có thể được tùy chỉnh với lớp epitaxial của các vật liệu khác như InGaAs, InAlGaAs hoặc InGaAsP để tạo ra các cấu trúc đa dạng cho các thiết bị chuyên dụng như laser,Máy phát quang, và các transistor tốc độ cao.
6.Vàng đặc biệt: InP wafer có thể được phủ bằng vật liệu hoặc phim cụ thể để tăng hiệu suất của chúng trong các ứng dụng cụ thể, chẳng hạn như lớp phủ chống phản xạ cho các thiết bị quang học.
FAQ:
1.Q: Một InP bán dẫn là gì?
A: Indium phosphide (InP) đề cập đến một chất bán dẫn nhị phân bao gồm indium (In) và phốt pho (P). Giống như các chất bán dẫn gallium arsenide (GaAs) có cấu trúc tinh thể kẽm,InP được phân loại theo một nhóm vật liệu thuộc các chất bán dẫn III-V.
2.Q: Indium phosphide được sử dụng cho mục đích gì?
A: Các chất nền phosphide indi chủ yếu được sử dụng để phát triển các cấu trúc có hợp kim ba (InGaAs) và bốn (InGaAsP), được sử dụng để chế tạo các bước sóng dài (1.3 và 1.4).Laser diode 55 μm, đèn LED, và máy dò ánh sáng.
3.Q: Lợi thế của InP là gì?
A: Điện tử di động cao: InP thể hiện tính di động điện tử gần mười lần lớn hơn silicon, làm cho nó hoàn hảo cho các bóng bán dẫn tốc độ cao và bộ khuếch đại trong hệ thống viễn thông và radar.
