GaP Wafer 2inch N Type Undoped S Doped 100 DSP SSP CZ Độ tinh khiết cao 5N 99,999%
Thông tin chi tiết sản phẩm:
| Place of Origin: | China |
| Hàng hiệu: | ZMSH |
Thanh toán:
| Thời gian giao hàng: | 2-4 tuần |
|---|---|
| Điều khoản thanh toán: | T/T |
|
Thông tin chi tiết |
|||
| Trọng lượng phân tử (g/mol): | 100,697 | Màu sắc/Hình thức: | Màu cam nhạt rắn |
|---|---|---|---|
| Độ tinh khiết: | ≥99,999%, 5N | Điểm nóng chảy (°C): | 1.457 |
| Khoảng cách băng tần (eV)ent: | 2.24 | Độ di động của electron (cm2/(V·s)): | 300 |
| Độ cảm từ (χ) (cgs): | -13,8×10−6 | Độ dẫn nhiệt (W/(cm·K)): | 0,752 |
| Làm nổi bật: | GaP Wafer loại N,2 inch GaP Wafer,GaP Wafer tinh khiết cao |
||
Mô tả sản phẩm
GaP Wafer 2inch N Type Undoped S Doped 100 DSP SSP CZ Độ tinh khiết cao 5N 99,999%
Mô tả của GaP Wafer:
Trong chất bán dẫn, gallium phosphide là một chất bán dẫn hợp chất loại III-V có băng tần gián tiếp gallium phosphide (gap) Wafersgap rộng.Cấu trúc tinh thể của hợp chất này giống như silicon. Hằng số lưới của nó là 0,545 nm và vận động điện tử và lỗ của nó tương ứng khoảng 100 và 75 cm2/V-s. Vật liệu này không có mùi và không hòa tan trong nước.Nó đã được sử dụng trong việc chế tạo nhiều thiết bị điện tử, bao gồm CMOS và RF / V / A chuyển đổi.
Vật liệu nền chính cho đèn LED là gallium phosphide, và nó trong suốt với ánh sáng đỏ, vàng và cam.Những đèn LED này trong suốt với hầu hết ánh sángTuy nhiên, có một vấn đề liên quan đến vật liệu này. Mặc dù nó dẫn điện cao, nhưng nó có khả năng dẫn điện cao.nó không phát ra đủ ánh sáng để hữu ích như một nguồn chiếu sáng.
Tính chất của GaP Wafer:
1. Bandgap: GaP có bandgap trực tiếp khoảng 2,26 eV ở nhiệt độ phòng. Mức năng lượng bandgap này làm cho GaP phù hợp với các ứng dụng quang điện tử, bao gồm đèn LED và máy dò ánh sáng.
2Tính chất quang học: GaP wafer thể hiện tính chất quang học tuyệt vời, chẳng hạn như độ minh bạch cao trong quang phổ nhìn thấy được.Sự minh bạch này có lợi cho các thiết bị quang điện tử hoạt động trong phạm vi ánh sáng nhìn thấy.
3Tính chất điện: GaP có tính chất điện tốt, bao gồm sự di chuyển điện tử cao và dòng điện tối thấp,làm cho nó phù hợp với các thiết bị điện tử tốc độ cao và các thiết bị quang điện tử có tiếng ồn thấp.
4Tính chất nhiệt: GaP wafer có độ dẫn nhiệt tương đối tốt, giúp phân tán nhiệt từ các thiết bị điện tử.Tài sản này là quan trọng để duy trì hiệu suất thiết bị và độ tin cậy.
5Cấu trúc tinh thể: GaP có cấu trúc tinh thể kẽm, ảnh hưởng đến tính chất điện tử và quang học của nó.Cấu trúc tinh thể cũng ảnh hưởng đến quá trình phát triển và sản xuất của các thiết bị dựa trên GaP.
6. Doping: GaP wafers có thể được doped với các tạp chất khác nhau để sửa đổi tính dẫn điện và tính chất quang học của chúng.Kiểm soát dopant này là rất cần thiết để điều chỉnh các thiết bị GaP cho các ứng dụng cụ thể.
7- Tương thích với các hợp chất III-V: GaP tương thích với các chất bán dẫn hợp chất III-V khác,cho phép phát triển các cấu trúc đa dạng và tích hợp các vật liệu khác nhau để tạo ra các thiết bị tiên tiến.
Hình dạng của GaP Wafer:
| Cấu trúc tinh thể | khối. a =5.4505?/FONT> | |
| Phương pháp phát triển | CZ (LEC) | |
| Mật độ | 4.13 g/cm3 | |
| Điểm nóng chảy | 1480 oC | |
| Sự giãn nở nhiệt | 5.3 x10-6 / oC | |
| Chất kích thích | S doped | không dùng thuốc |
| Trục tăng trưởng tinh thể | <111> hoặc <100> | <100> hoặc <111> |
| Loại dẫn | N | N |
| Nồng độ chất mang | 2 ~ 8 x1017 /cm3 | 4 ~ 6 x1016 /cm3 |
| Kháng chất | ~ 0,03 W-cm | ~ 0,3 W-cm |
| EPD | < 3x105 | < 3x105 |

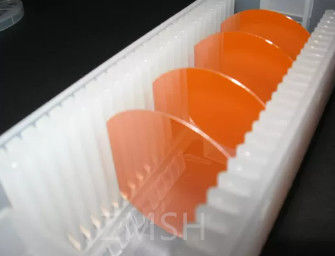

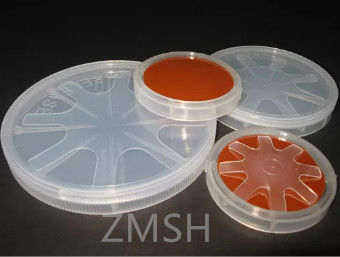

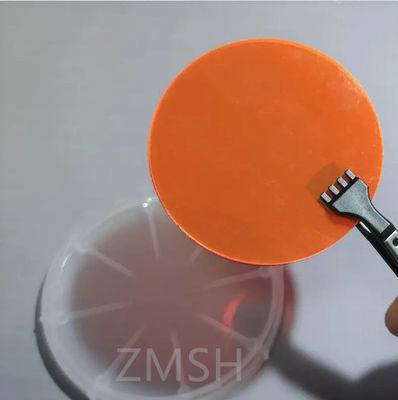

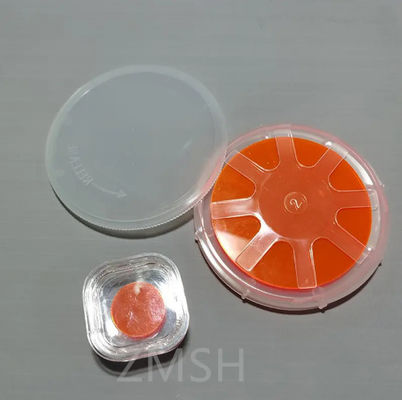

Bức ảnh của GaP Wafer:
Ứng dụng của GaP Wafer:
1Đèn phát quang (LED):
GaP wafer thường được sử dụng trong sản xuất đèn LED cho các ứng dụng chiếu sáng khác nhau, bao gồm đèn chỉ số, màn hình và chiếu sáng ô tô.
2. Laser Diode:
GaP wafer được sử dụng trong sản xuất laser diode cho các ứng dụng như lưu trữ dữ liệu quang học, viễn thông và thiết bị y tế.
3- Photovoltaic:
GaP wafer được sử dụng trong các máy dò ánh sáng cho các ứng dụng cảm biến ánh sáng, bao gồm truyền thông quang học, hệ thống hình ảnh và giám sát môi trường.
4. pin mặt trời:
Các tấm GaP được sử dụng trong việc phát triển các tế bào năng lượng mặt trời hiệu quả cao, đặc biệt là trong các cấu trúc pin mặt trời đa kết nối cho các ứng dụng không gian và quang điện tập trung trên mặt đất.
5Thiết bị quang điện tử:
GaP wafer là một phần không thể thiếu của các thiết bị quang điện tử khác nhau, chẳng hạn như mạch tích hợp quang học, cảm biến quang học và các bộ điều chế quang điện tử.
6Điện tử tốc độ cao:
GaP wafer được sử dụng trong các thiết bị điện tử tốc độ cao, bao gồm các transistor tần số cao, mạch tích hợp vi sóng và bộ khuếch đại điện RF.
7. Laser bán dẫn:
GaP wafer được sử dụng trong sản xuất laser bán dẫn được sử dụng trong các ứng dụng như truyền thông quang học, máy quét mã vạch và thiết bị y tế.
8Photonics:
GaP wafer đóng một vai trò quan trọng trong các ứng dụng quang học, bao gồm các đường dẫn sóng, công tắc quang học và tinh thể quang tử để thao túng ánh sáng ở quy mô nano.
9Công nghệ cảm biến:
GaP wafer được sử dụng trong việc phát triển các cảm biến cho các ứng dụng khác nhau, chẳng hạn như cảm biến khí, giám sát môi trường và chẩn đoán y sinh.
10. Các thiết bị nối đa:
GaP wafer được tích hợp với các chất bán dẫn hợp chất III-V khác để tạo ra các thiết bị heterojunction, cho phép các chức năng tiên tiến trong các hệ thống điện tử và quang điện tử.
Hình ảnh ứng dụng của GaP Wafer:
FAQ:
1. Q: Gallium phosphide được sử dụng để làm gì?
A: Gallium phosphide đã được sử dụng trong sản xuất các đèn phát sáng màu đỏ, cam và xanh lá cây giá rẻ (LED) với độ sáng từ thấp đến trung bình từ những năm 1960.Nó được sử dụng độc lập hoặc cùng với gallium arsenide
