2 inch 4 inch 6 inch 8 inch 12 inch Si wafer Silicon wafer Polishing Undoped P type N type bán dẫn
Thông tin chi tiết sản phẩm:
| Place of Origin: | China |
| Hàng hiệu: | ZMSH |
| Số mô hình: | SI WAFER |
|
Thông tin chi tiết |
|||
| Định hướng: | <100> hoặc <111> | điện trở suất: | 1-10 ohm-cm (hoặc theo chỉ định) |
|---|---|---|---|
| TTV: | ≤ 2µm | cây cung: | ≤ 40µm |
| Làm cong: | ≤ 40µm | Đếm hạt: | ≤ 50 ở ≥ 0,12µm |
| Giá trị vòng đời: | ≤ 1µm (trong khu vực 20mm x 20mm) | Độ phẳng (GBIR): | ≤ 0,5µm (Phạm vi lý tưởng toàn cầu) |
| Làm nổi bật: | Bánh Silicon không dùng thuốc,12 inch silicon wafer,Mảng silicon loại P |
||
Mô tả sản phẩm
2 inch 4 inch 6 inch 8 inch 12 inch Si wafer Silicon wafer Polishing Undoped P type N type Semiconductor
Mô tả Si Wafer:
Silicon wafer là một vật liệu được sử dụng để sản xuất chất bán dẫn, có thể được tìm thấy trong tất cả các loại thiết bị điện tử cải thiện cuộc sống của con người.Silicon đứng thứ hai là nguyên tố phổ biến nhất trong vũ trụ; nó chủ yếu được sử dụng như một chất bán dẫn trong lĩnh vực công nghệ và điện tử.Chiếc đĩa siêu phẳng này được tinh chế thành bề mặt giống như gươngBên cạnh đó, nó cũng được tạo thành từ những sự bất thường bề mặt tinh tế làm cho nó trở thành vật phẳng nhất trên thế giới.những phẩm chất cần thiết để làm cho nó trở thành vật liệu nền hoàn hảo cho các chất bán dẫn hiện đại.
Tính chất của Si Wafer:
Young's Modulus: Khoảng 130-185 GPa, cho thấy độ cứng của wafer silicon 300mm
Độ dẻo dai: Silicon có độ dẻo dai thấp, có nghĩa là nó dễ bị nứt khi bị căng thẳng.
Độ dẫn nhiệt: Khoảng 149 W / m · K ở 300K, tương đối cao và có lợi cho việc phân tán nhiệt được tạo ra trong các thiết bị điện tử.
Tỷ lệ mở rộng nhiệt: Khoảng 2,6 x 10^-6 /K, cho thấy wafer sẽ mở rộng với sự thay đổi nhiệt độ.
Khoảng cách băng tần: Silicon có khoảng cách băng tần gián tiếp khoảng 1,1 eV ở nhiệt độ phòng, phù hợp để tạo ra các thiết bị điện tử như transistor.
Chống: Tùy thuộc vào doping; silic nội tại có độ kháng cao (~ 10 ^ 3 Ω · cm), trong khi silic doped có thể có độ kháng dao động từ 10 ^ 3 đến 10 ^ 3 Ω · cm.
Hằng số dielectric: Khoảng 11,7 ở 1 MHz, ảnh hưởng đến điện dung của các thiết bị làm từ silicon.
Tính ổn định hóa học: Silicon ổn định hóa học và chống lại hầu hết các axit và kiềm ở nhiệt độ phòng, ngoại trừ axit hydrofluoric (HF).
Ôxy hóa: Silicon tạo thành một lớp oxit tự nhiên (SiO2) khi tiếp xúc với oxy ở nhiệt độ cao, được sử dụng trong chế tạo thiết bị bán dẫn để cách nhiệt và lớp bảo vệ.
Hình dạng của SiWafer:
| Parameter/Feature | Mô tả/Định dạng |
| Loại vật liệu | Silicon đơn tinh thể |
| Độ tinh khiết | 990,9999% (6N) hoặc cao hơn |
| Chiều kính | 2 inch, 3 inch, 4 inch, 6 inch, 8 inch, 12 inch... |
| Độ dày | Độ dày tiêu chuẩn hoặc tùy chỉnh theo yêu cầu của khách hàng |
| Định hướng tinh thể | <100>, <111>, <110>, v.v. |
| Sự khoan dung định hướng | Độ chính xác ± 0,5° hoặc cao hơn |
| Độ chấp nhận độ dày | Độ chính xác ± 5μm hoặc cao hơn |
| Phẳng | ≤ 1μm hoặc tốt hơn |
| Độ thô bề mặt | < 0,5 nm RMS hoặc thấp hơn |

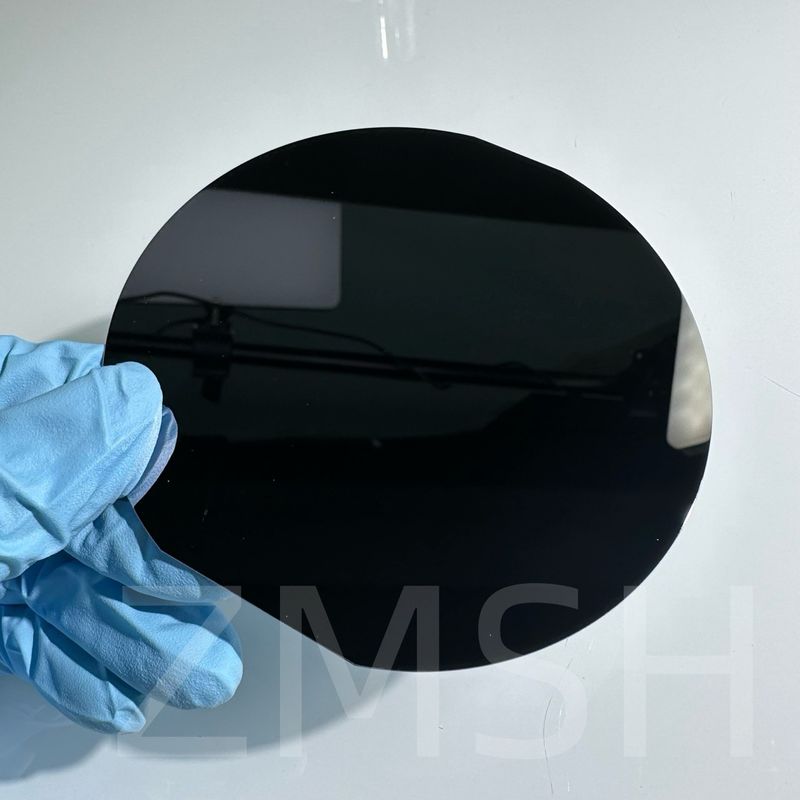

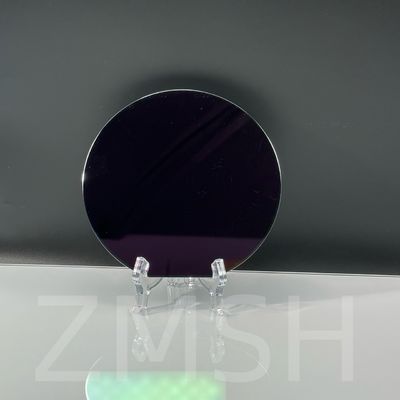

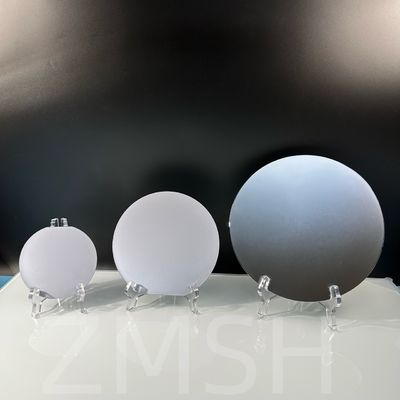

Hình ảnh của Si Wafer:
Ứng dụng của Si Wafer:
1Sản xuất vi mạch và sản xuất mạch tích hợp
2. MEMS và hệ thống vi điện cơ học
3Sản xuất bán dẫn và cảm biến
4. Đèn LED và tạo ra đèn diode laser
5Các tế bào và tấm pin mặt trời/photovoltaic
6Các thành phần thiết bị quang học
7R&D prototyping và thử nghiệm

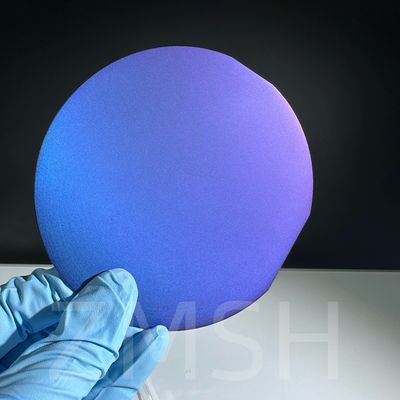

Hình ảnh ứng dụng của Si Wafer:

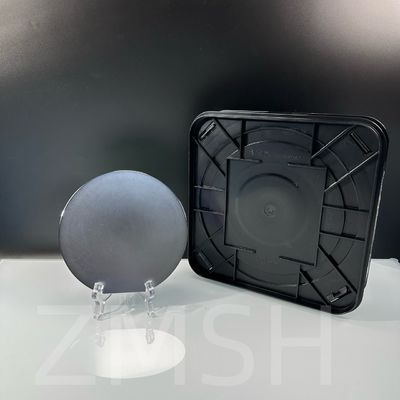

Hình ảnh bao bì của SiWafer:
Tùy chỉnh:
Chúng tôi có thể tùy chỉnh kích thước, độ dày và hình dạng, bao gồm các khía cạnh sau:
Định hướng tinh thể: Các định hướng phổ biến cho wafer Silicon 300mm bao gồm <100>, <110> và <111>, mỗi loại cung cấp các tính chất điện tử và lợi thế khác nhau cho các ứng dụng khác nhau.
Các chất bổ sung: Wafer silicon 300mm có thể được bổ sung các yếu tố như phosphorus (loại n), boron (loại p), arsenic và antimon để thay đổi tính chất điện của chúng.
Nồng độ doping: Có thể thay đổi rất nhiều tùy thuộc vào ứng dụng,Từ nồng độ rất thấp (~ 10 ^ 13 nguyên tử / cm ^ 3) cho các loại miếng mềm kháng cao đến nồng độ rất cao (~ 10 ^ 20 nguyên tử / cm ^ 3) cho các loại miếng mềm kháng thấp.
FAQ:
1.Q: Một miếng wafer silicon được sử dụng để làm gì?
A: Trong điện tử, một wafer (còn được gọi là một lát hoặc nền) là một lát mỏng của chất bán dẫn, chẳng hạn như silic tinh thể (c-Si, silic), được sử dụng để chế tạo mạch tích hợp và,trong năng lượng mặt trời, để sản xuất pin mặt trời.
2.Q: Sự khác biệt giữa một wafer silicon và một con chip là gì?
A: Trong khi chip và wafer thường được sử dụng thay thế nhau trong điện tử, có một số khác biệt đáng chú ý giữa hai loại.Một trong những khác biệt chính là một chip hoặc mạch tích hợp là một tập hợp các thiết bị điện tử, trong khi một wafer là một lát mỏng của silicon được sử dụng để hình thành các mạch tích hợp.
