FP Fabry-Perot Epiwafer InP Substrate Dia 2 3 4 6 inch Độ dày 350-650um InGaAs Doping

FP Fabry-Perot Epiwafer InP Substrate Dia 2 3 4 6 inch Độ dày 350-650um InGaAs Doping

Thông tin chi tiết sản phẩm:

Place of Origin: China

Thanh toán:

Delivery Time: 2-4weeks
Payment Terms: T/T
Giá tốt nhất Tiếp xúc

Thông tin chi tiết

PL Wavelength control: Better than 3nm PL Wavelength uniformity: Std.Dev better than 1nm @inner 42mm
Thickness control: Better than +3% Thickness uniformity: Better than +3% @inner 42mm
Doping control: Better than ±10% P-InP doping (cm-°): Zn doped: 5e17 to 2e18
N-inP doping (cm 3): Si doped: 5e17 to 3e18 AllnGaAs doping (cmr3): 1e17 to 2e18
Làm nổi bật:

6 inch Thickness Epiwafer InP Substrate

,

350-650um InP chất nền

,

6 inch InP nền

Mô tả sản phẩm

FP ((Fabry-Perot)) Epiwafer InP nền dia 2 3 4 6 inch độ dày: 350-650um InGaAs doping



FP ((Fabry-Perot)) Tóm tắt của chất nền Epiwafer InP

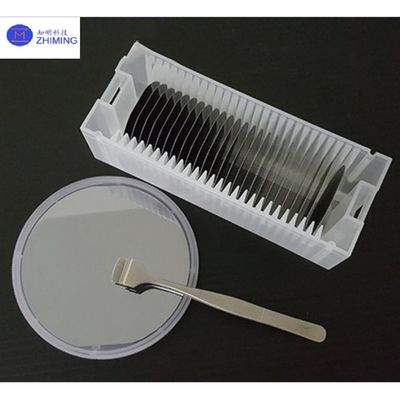

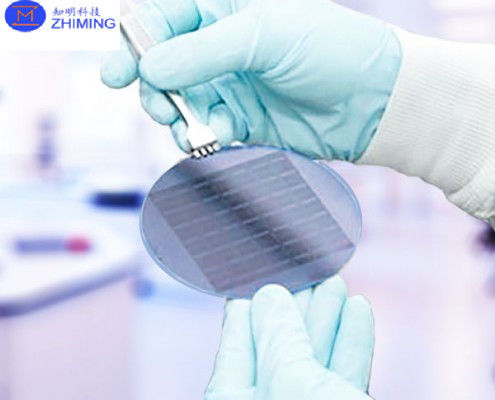

FP Fabry-Perot Epiwafer InP Substrate Dia 2 3 4 6 inch Độ dày 350-650um InGaAs Doping 0



Fabry-Perot (FP) Epiwafer trên Indium Phosphide (InP) là một thành phần quan trọng trong việc sản xuất các thiết bị quang điện tử hiệu suất cao,đặc biệt là các tia laser được sử dụng trong các hệ thống truyền thông quang họcCác nền InP cung cấp kết hợp lưới tuyệt vời với các vật liệu như InGaAsP, cho phép sự phát triển của các lớp biểu trục chất lượng cao.Phạm vi bước sóng 55 μm, làm cho chúng lý tưởng cho truyền thông sợi quang do các đặc điểm mất mát thấp của sợi quang trong quang phổ này.được sử dụng rộng rãi trong kết nối giữa trung tâm dữ liệu, cảm biến môi trường và chẩn đoán y tế, cung cấp các giải pháp hiệu quả về chi phí với hiệu suất tốt.Cấu trúc đơn giản hơn của laser FP so với các thiết kế phức tạp hơn như laser DFB (Distributed Feedback) làm cho chúng trở thành lựa chọn phổ biến cho các ứng dụng truyền thông tầm trungFP epiwafer dựa trên inP là rất cần thiết trong các ngành công nghiệp đòi hỏi các thành phần quang học tốc độ cao, đáng tin cậy.

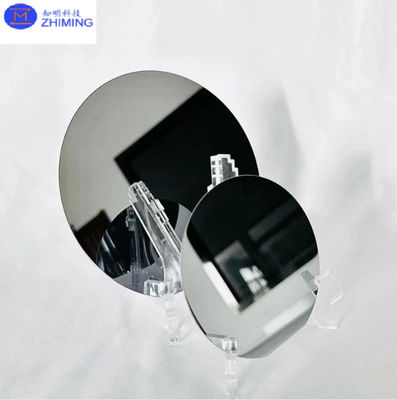

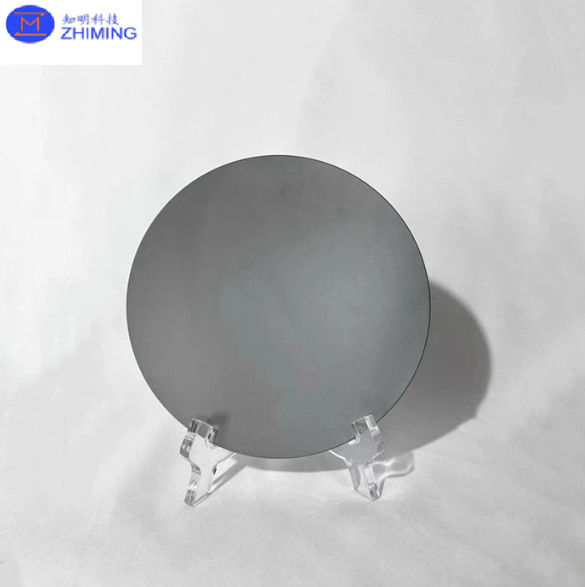

FP ((Fabry-Perot)) Epiwafer InP chất nền của màn hình



FP Fabry-Perot Epiwafer InP Substrate Dia 2 3 4 6 inch Độ dày 350-650um InGaAs Doping 1

FP Fabry-Perot Epiwafer InP Substrate Dia 2 3 4 6 inch Độ dày 350-650um InGaAs Doping 2




FP ((Fabry-Perot)) Bảng dữ liệu của chất nền Epiwafer InP



FP Fabry-Perot Epiwafer InP Substrate Dia 2 3 4 6 inch Độ dày 350-650um InGaAs Doping 3


FP ((Fabry-Perot)) cấu trúc của nền InP Epiwafer



FP Fabry-Perot Epiwafer InP Substrate Dia 2 3 4 6 inch Độ dày 350-650um InGaAs Doping 4



  • InP Substrate (Base)
  • Lớp đệm (lượt bề mặt)
  • Khu vực hoạt động (Quantum Wells)
  • Các lớp lớp phủ (khối kín quang học)
  • Lớp loại P và loại N (Tiêm chất mang)
  • Các lớp tiếp xúc (tiếp xúc điện)
  • Các mặt phản xạ (FP Laser Cavity)


FP ((Fabry-Perot)) Ứng dụng của nền InP Epiwafer


Fabry-Perot (FP) Epiwafers trên Indium Phosphide (InP) chất nền được sử dụng rộng rãi trong các ứng dụng quang điện tử khác nhau do tính chất phát ra ánh sáng hiệu quả của chúng, đặc biệt là trong các lĩnh vực điện tử.3 μm đến 1Phạm vi bước sóng.55 μm. Dưới đây là các ứng dụng chính:

1.Truyền thông sợi quang

  • Laser Diode: Laser FP thường được sử dụng làm nguồn ánh sáng trong hệ thống truyền thông sợi quang, đặc biệt là cho truyền dữ liệu tầm ngắn đến trung bình.hoạt động ở bước sóng giảm thiểu mất tín hiệu trong sợi quang.
  • Máy phát và mô-đun quang học: FP laser tích hợp vào các máy thu quang cho phép chuyển đổi tín hiệu điện thành tín hiệu quang để truyền dữ liệu qua mạng sợi quang.

2.Kết nối trung tâm dữ liệu

  • Kết nối tốc độ cao: FP laser trong trung tâm dữ liệu cung cấp kết nối quang học tốc độ cao, độ trễ thấp giữa máy chủ và thiết bị mạng.

3.Kích thước môi trường và phát hiện khí

  • Cảm biến khí: Laser FP được sử dụng trong các hệ thống cảm biến khí để phát hiện các khí cụ thể, chẳng hạn như CO2 và CH4, bằng cách điều chỉnh theo bước sóng hấp thụ của các khí này.Các hệ thống này được sử dụng cho các ứng dụng giám sát môi trường và an toàn công nghiệp.

4.Chẩn đoán y tế

  • Xếp ảnh chụp ảnh kết hợp quang học (OCT): Laser FP được sử dụng trong các hệ thống OCT cho hình ảnh y tế không xâm lấn, đặc biệt là trong nhãn khoa, da liễu và chẩn đoán tim mạch.Các hệ thống này tận dụng tốc độ cao và độ chính xác của laser FP để hình ảnh mô chi tiết.

5.Hệ thống LIDAR

  • Xe tự lái và lập bản đồ: Laser FP được sử dụng trong các hệ thống LIDAR (Detection Light and Ranging) cho các ứng dụng như lái xe tự trị, lập bản đồ 3D và quét môi trường,khi đo khoảng cách có độ phân giải cao là điều cần thiết.

6.Các mạch tích hợp quang tử (PIC)

  • Photonics tích hợp: FP Epiwafer là vật liệu cơ bản để phát triển mạch tích hợp quang tử tích hợp nhiều thiết bị quang tử (ví dụ: laser,các máy dò) trên một con chip duy nhất để xử lý tín hiệu và truyền thông tốc độ cao.

7.Truyền thông vệ tinh và hàng không vũ trụ

  • Truyền thông tần số cao: Các laser FP dựa trên InP được sử dụng trong các hệ thống truyền thông vệ tinh để truyền dữ liệu tần số cao đường dài trong các ứng dụng không gian và hàng không vũ trụ.

8.Nghiên cứu và Phát triển

  • Xây dựng nguyên mẫu và thử nghiệm: FP Epiwafer được sử dụng trong nghiên cứu và phát triển để phát triển các thiết bị quang điện tử mới, cải thiện hiệu suất của đèn diode laser và khám phá các bước sóng mới cho các công nghệ mới nổi.

Các ứng dụng này làm nổi bật tính linh hoạt của FP Epiwafers trên nền InP, cung cấp các giải pháp hiệu quả, hiệu quả về chi phí trong các lĩnh vực như viễn thông, chẩn đoán y tế,cảm biến môi trường, và hệ thống quang học tốc độ cao.








FP ((Fabry-Perot)) Ưu điểm của nền InP Epiwafer

  • Khả năng phát ra ánh sáng trong các bước sóng chính:

    • FP epiwafers trên nền InP được tối ưu hóa để phát ra trong dải bước sóng từ 1,3 μm đến 1,55 μm, phù hợp với các cửa sổ truyền mất mát thấp trong sợi quang,làm cho chúng lý tưởng cho truyền thông sợi quang.
  • Hiệu suất tốc độ cao:

    • Các chất nền InP có tính di động điện tử tuyệt vời, cho phép các laser FP đạt được hoạt động tốc độ cao và hỗ trợ truyền dữ liệu tần số cao.Điều này làm cho chúng phù hợp cho các ứng dụng băng thông cao như trung tâm dữ liệu và viễn thông.
  • Sản xuất hiệu quả về chi phí:

    • So với các cấu trúc laser phức tạp hơn như laser phản hồi phân tán (DFB), laser FP có thiết kế đơn giản hơn.Điều này dẫn đến chi phí sản xuất thấp hơn trong khi vẫn cung cấp hiệu suất tốt cho các ứng dụng tầm ngắn đến trung bình.
  • Ứng dụng đa năng:

    • FP epiwafers được sử dụng trong một loạt các ứng dụng, từ truyền thông sợi quang và kết nối giữa trung tâm dữ liệu đến cảm biến môi trường, chẩn đoán y tế (OCT) và hệ thống LIDAR.Tính linh hoạt của chúng là một lợi thế lớn trong các ngành công nghiệp.
  • Quá trình sản xuất đơn giản hơn:

    • Laser FP dễ sản xuất hơn so với các loại laser khác, chẳng hạn như laser DFB, do chúng dựa vào các mặt phân chia phản xạ tự nhiên hơn là lưới phức tạp,giảm sự phức tạp và chi phí sản xuất.
  • Độ linh hoạt sóng tốt:

    • Laser FP có thể được điều chỉnh trên một phạm vi bước sóng bằng cách điều chỉnh dòng hoặc nhiệt độ, cung cấp tính linh hoạt cho các ứng dụng khác nhau, đặc biệt là trong các hệ thống cảm biến và truyền thông.
  • Tiêu thụ năng lượng thấp:

    • FP laser dựa trên InP epiwafer có xu hướng tiêu thụ năng lượng thấp hơn, làm cho chúng hiệu quả cho việc triển khai quy mô lớn trong truyền thông dữ liệu và mạng cảm biến, nơi hiệu quả năng lượng là rất quan trọng.


Muốn biết thêm chi tiết về sản phẩm này
FP Fabry-Perot Epiwafer InP Substrate Dia 2 3 4 6 inch Độ dày 350-650um InGaAs Doping bạn có thể gửi cho tôi thêm chi tiết như loại, kích thước, số lượng, chất liệu, v.v.

Chờ hồi âm của bạn.
