2 inch 3 inch InP Laser Epitaxial Wafer Indium Phosphide epi Wafer bán dẫn tùy chỉnh FP laser diode
Thông tin chi tiết sản phẩm:
| Place of Origin: | China |
| Hàng hiệu: | ZMSH |
| Model Number: | InP Laser Epitaxial Wafe |
Thanh toán:
| Delivery Time: | 2-4weeks |
|---|---|
| Payment Terms: | T/T |
|
Thông tin chi tiết |
|||
| Substrate: | InP Laser Epitaxial Wafe | Polishing: | DSP SSP |
|---|---|---|---|
| PL Wavelength Control:: | Better Than 3nm | PL Wavelength Uniformity:: | Std. Dev Better Than 1nm @inner 42mm |
| P-InP Doping (cm-3):: | Zn Doped; 5e17 To 2e18 | N-InP Doping (cm-3):: | Si Doped; 5e17 To 3e18 |
| Làm nổi bật: | 2 inch InP Laser Epitaxial Wafer,3 inch InP Laser Epitaxial Wafer,Semiconductor InP Laser Epitaxial Wafer |
||
Mô tả sản phẩm
2 inch 3 inch InP Laser Epitaxial Wafer Indium Phosphide epi Wafer bán dẫn tùy chỉnh FP laser diode
Mô tả của InP Laser Epitaxial Wafer:
Indium Phosphide (InP) là một vật liệu bán dẫn quan trọng cho phép các hệ thống quang học cung cấp hiệu suất cần thiết cho trung tâm dữ liệu, backhaul di động, tàu điện ngầm và các ứng dụng đường dài.Các photodiode và đường dẫn sóng được chế tạo trên các tấm wafer epitaxial inP hoạt động ở cửa sổ truyền tối ưu của sợi thủy tinh, cho phép truyền thông sợi hiệu quả.
InP laser epitaxial wafer là một chất nền bán dẫn chuyên dụng bao gồm nhiều lớp vật liệu khác nhau được trồng trên một wafer indium phosphide (InP) thông qua các kỹ thuật phát triển epitaxial.Những lớp bổ sung này được thiết kế cẩn thận để tạo ra các cấu trúc phù hợp cho các ứng dụng laser.
InP laser epitaxial wafer là thành phần quan trọng trong việc sản xuất laser bán dẫn, bao gồm laser phát xạ cạnh và laser phát xạ bề mặt khoang dọc (VCSELs).Các lớp epitaxial được thiết kế với đặc tính quang học và điện cụ thể để cho phép phát ra ánh sáng hiệu quả và khuếch đại, làm cho chúng rất cần thiết trong các thiết bị quang điện tử khác nhau cho viễn thông, cảm biến và các ứng dụng khác đòi hỏi công nghệ laser.
Tính năng của InP Laser Epitaxial Wafer:
Tính chất quang học:
Độ dài sóng phát xạ: Độ dài sóng phát xạ có thể điều chỉnh trong quang phổ hồng ngoại.
Hiệu quả lượng tử cao: Khả năng phát ra ánh sáng hiệu quả và tính chất khuếch đại.
Tỷ lệ hấp thụ thấp: Cho phép mất mát quang học thấp trong vật liệu.
Tính chất cấu trúc:
Cấu trúc Epitaxial nhiều lớp: Bao gồm nhiều lớp các vật liệu bán dẫn khác nhau được trồng trên nền InP.
bề mặt mịn: bề mặt đồng đều và không có khiếm khuyết rất quan trọng cho hiệu suất laser.
Độ dày được kiểm soát: Độ dày của mỗi lớp được kiểm soát chính xác cho các tính chất quang học và điện cụ thể.
Tính chất điện:
Di động của tàu sân bay: Di động cao của tàu sân bay để vận chuyển tải hiệu quả.
Mật độ khiếm khuyết thấp: Có ít khiếm khuyết tinh thể để tăng hiệu suất điện tử.
P-N Junction Formation: Khả năng tạo ra các junction p-n cho hoạt động laser.
Tính chất nhiệt:
Độ dẫn nhiệt cao: Phân tán nhiệt hiệu quả được tạo ra trong quá trình vận hành laser.
Sự ổn định nhiệt: duy trì tính toàn vẹn cấu trúc trong các điều kiện hoạt động khác nhau.
Khả năng sản xuất:
Khả năng tương thích: tương thích với các quy trình sản xuất bán dẫn tiêu chuẩn.
Đồng nhất: Các tính chất nhất quán trên wafer cho sản xuất hàng loạt.
Khả năng tùy biến: Thiết kế epitaxial phù hợp với các ứng dụng laser cụ thể.
Hình dạng của InP Laser Epitaxial Wafer:
| Các thông số sản phẩm | DFB epitaxial wafer | Đồ đệm epitaxial DFB công suất cao | Silicon Photonics Epitaxial Wafer |
| tỷ lệ | 10G/25G/50G | / | / |
| bước sóng | 1310nm | ||
| kích thước | 2/3 inch | ||
| Tính năng sản phẩm | CWDM 4/PAM 4 | Công nghệ BH | PQ /AlQ DFB |
| PL Kiểm soát bước sóng | Tốt hơn 3nm | ||
| LPL Đồng nhất bước sóng | Std.Dev tốt hơn 1nm @inner | ||
| Kiểm soát độ dày | 42mmTốt hơn +3% | ||
| Định dạng độ dày | Tốt hơn +3% @ bên trong 42mm | ||
| Kiểm soát doping | Tốt hơn +10% | ||
| Phương pháp doping P-lnP (cm-3) | Zn doped; 5e17 đến 2e18 | ||
| N-InP doping (cm-3) | Si doped; 5e17 đến 3e18 | ||

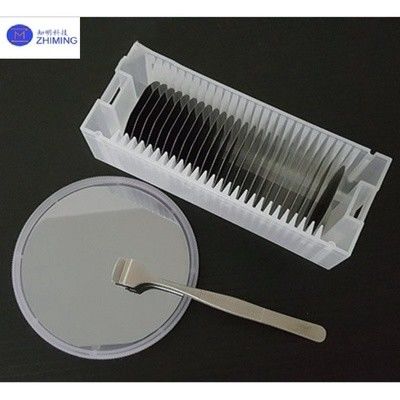

Hình ảnh vật lý của InP Laser Epitaxial Wafer:
Cấu trúc mặc định lớp EPl của InP Laser Epitaxial Wafe:
Ứng dụng InP Laser Epitaxial Wafer:
Laser Diode: Thích hợp cho laser phát ra cạnh và VCSEL.
Truyền thông: Quan trọng đối với các hệ thống truyền thông quang học.
Kích thước và hình ảnh: Được sử dụng trong các cảm biến quang học và các ứng dụng hình ảnh.
Thiết bị y tế: Được sử dụng trong các hệ thống laser y tế.

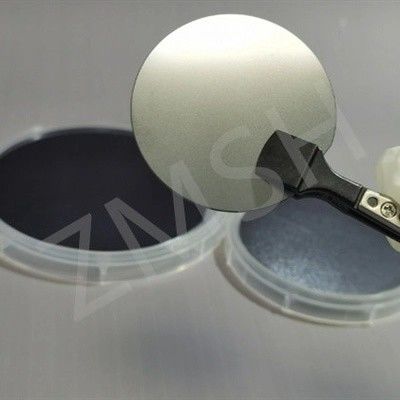

Hình ảnh ứng dụng của InP Laser Epitaxial Wafer:
FAQ:
1.Q: Một wafer epitaxial là gì?
A: Một wafer epitaxial (còn được gọi là epi wafer, epi-wafer hoặc epiwafer) là một wafer của vật liệu bán dẫn được làm bằng sự phát triển epitaxial (epitaxy) để sử dụng trong photonics, microelectronics, spintronics,hoặc năng lượng mặt trời.
2.Q:Lợi thế của InP là gì?
A: Những lợi thế đặc biệt InP Wafers Cung cấp: Điện tử di động cao: InP thể hiện điện tử di động gần mười lần lớn hơn silicon,làm cho nó hoàn hảo cho các transistor tốc độ cao và bộ khuếch đại trong hệ thống viễn thông và radar.
