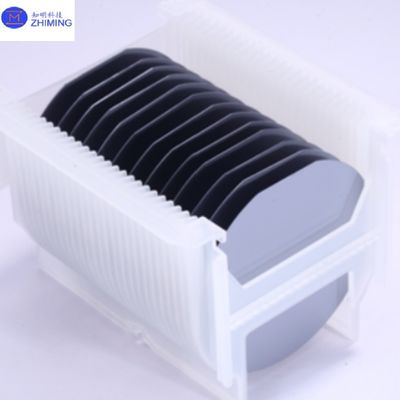

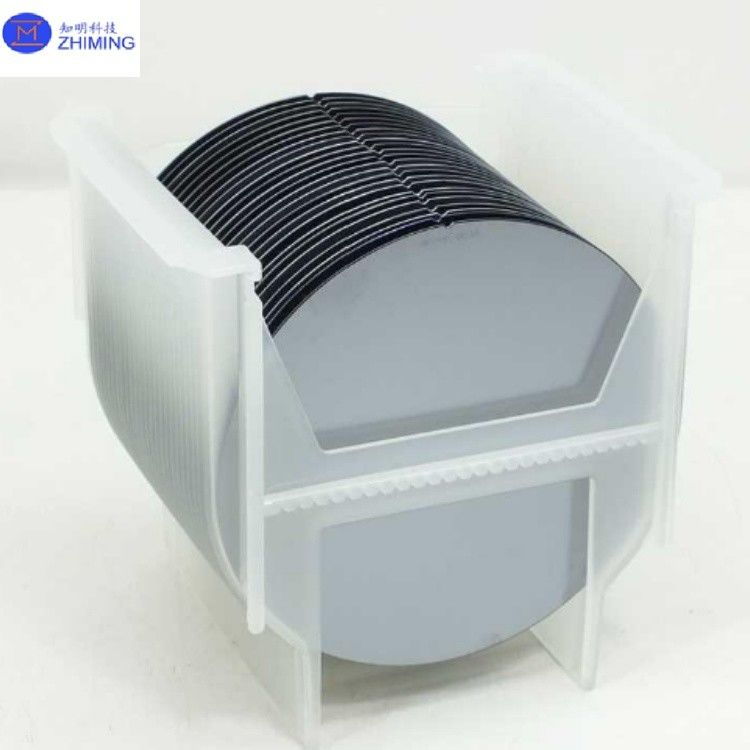

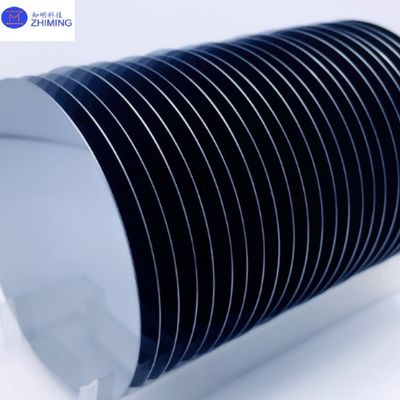

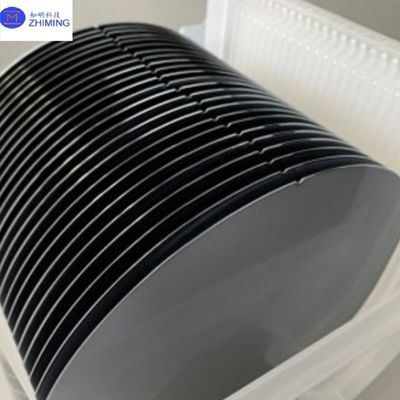

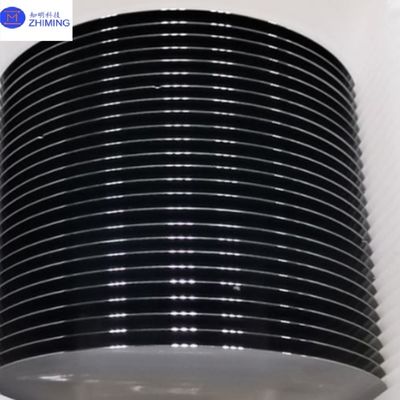

Si Wafer 8inch Độ dày 675 μm đến 775 μmP Loại N Loại 111 Hai mặt đánh bóng / một mặt đánh bóng
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | ZMSH |
| Số mô hình: | SI WAFER |
Thanh toán:
| Thời gian giao hàng: | 2-4 tuần |
|---|---|
| Điều khoản thanh toán: | T/T |
|
Thông tin chi tiết |
|||
| sơn: | Đánh bóng đôi/một mặt | Định hướng: | <111> |
|---|---|---|---|
| Độ dày: | 675 µm đến 775 µm | RMS: | ＜1nm |
| TTV: | ＜20um | Khả năng dẫn nhiệt: | Khoảng 150 W/m·K |
| Nồng độ oxy: | ＜10 trang/phút | ||
| Làm nổi bật: | 8 inch Si wafer,Bánh Si sơn sơn hai mặt,Một mặt đánh bóng Si wafer |
||
Mô tả sản phẩm
8 inch Si Wafer Si Substrate 111 P Loại N Loại cho hệ thống vi điện cơ học (MEMS) hoặc thiết bị bán dẫn điện hoặc các thành phần và cảm biến quang học
Mô tả sản phẩm: Các wafer silicon 8 inch với (111) định hướng tinh thể là một chất lượng cao, vật liệu tinh thể đơn được sử dụng rộng rãi trong sản xuất bán dẫn.Định hướng tinh thể (111) cung cấp các tính chất điện và cơ học cụ thể có lợi cho các ứng dụng hiệu suất cao khác nhau.
Đặc điểm chính:
- Chiều kính:8 inch (200 mm).
- Định hướng tinh thể:(111), cung cấp các tính chất bề mặt độc đáo, lý tưởng cho một số quy trình bán dẫn và đặc điểm thiết bị.
- Độ tinh khiết cao:Sản xuất với mức độ tinh khiết cao để đảm bảo tính đồng nhất và tỷ lệ khiếm khuyết thấp, rất quan trọng đối với các ứng dụng bán dẫn và vi điện tử.
- Chất lượng bề mặt:Thông thường được đánh bóng hoặc làm sạch để đáp ứng các yêu cầu bề mặt nghiêm ngặt cho sản xuất thiết bị.
Ứng dụng:
- Thiết bị bán dẫn điện:Định hướng (111) được ưa thích trong một số thiết bị điện do điện áp phá vỡ cao và tính chất nhiệt thuận lợi.
- MEMS (hệ thống vi điện cơ học):Thường được sử dụng cho các cảm biến, thiết bị điều khiển và các thiết bị quy mô vi mô khác, nhờ cấu trúc tinh thể được xác định rõ ràng của nó.
- Thiết bị quang điện tử:Thích hợp cho các ứng dụng trong các thiết bị phát ra ánh sáng và máy dò ánh sáng, nơi chất lượng tinh thể cao là quan trọng.
- Các pin mặt trời:(111) - định hướng silic cũng được sử dụng trong các tế bào quang điện hiệu quả cao, được hưởng lợi từ sự hấp thụ ánh sáng và tính di động của người mang.
Hình ảnh ứng dụng của Si Wafer:
Tùy chỉnh:
- Độ dày và sức đề kháng:Chúng có thể được điều chỉnh theo thông số kỹ thuật của khách hàng để đáp ứng các yêu cầu ứng dụng cụ thể.
- Loại doping:Tiêu chuẩn P-type hoặc N-type có sẵn để điều chỉnh đặc tính điện của wafer.
Loại wafer silicon này rất quan trọng đối với một loạt các ứng dụng bán dẫn, cung cấp sự cân bằng giữa độ bền cơ học, hiệu suất điện và dễ xử lý.
