Thông tin tổng quan về sản phẩm: 8 inch Prime Grade Silicon Wafer

Các tấm silicon là xương sống của ngành công nghiệp bán dẫn, phục vụ như là nền tảng cơ bản cho mạch tích hợp, vi mạch và các thành phần điện tử khác nhau.8 inch (200 mm) Prime Grade Silicon Waferlà một sản phẩm cao cấp được thiết kế để đáp ứng các yêu cầu nghiêm ngặt của các ứng dụng hiệu suất cao.Công nghệ phát triển tinh thể Czochralski (CZ), đảm bảo chất lượng và tính nhất quán vượt trội.<100>, bề mặt đánh bóng một mặt (SSP) hoặc đánh bóng hai mặt (DSP), vàTiêu chuẩn P-type doping với boron, những tấm này là lý tưởng để sử dụng như vật liệu bán dẫn trong công nghệ tiên tiến.

1.Vật liệu và sản xuất

1.1 Silicon đơn tinh thể

Các wafer 8 inch được chế tạo từ siêu cao độ tinh khiết đơn tinh thể silicon.đảm bảo sự đồng nhất tuyệt vời trong cấu trúc tinh thể và các khiếm khuyết lưới tối thiểuQuá trình này đảm bảo độ tin cậy của wafer trong các ứng dụng điện tử chính xác cao.

1.2 Chất lượng cao nhất

Các wafer silic hạng nhất đại diện cho tiêu chuẩn chất lượng cao nhất trong ngành công nghiệp bán dẫn.Những miếng này trải qua kiểm tra nghiêm ngặt và kiểm soát chất lượng nghiêm ngặt để đảm bảo sự phù hợp của chúng cho các quy trình sản xuất quan trọngCác đặc điểm của các loại wafer cao cấp bao gồm:

• Ô nhiễm hạt cực kỳ thấp.
• bề mặt đặc biệt phẳng và thô lỗ tối thiểu.
• Độ đồng nhất kháng cao và kiểm soát lỗi.

2.Các thông số kỹ thuật chính

3.Định hướng tinh thể: <100>

Định hướng tinh thể <100> là một trong những định hướng được sử dụng phổ biến nhất trong ngành công nghiệp bán dẫn do tính chất khắc isotropic và đặc điểm cơ học đồng nhất.Sự định hướng này cho phép wafer cung cấp hiệu suất nhất quán trong các quy trình như khắc hóa học, cấy ghép ion, và oxy hóa.

4.Silicon loại P với Boron Dopant

Danh hiệu loại P cho thấy wafer được bổ sung vớiboron, một nguyên tố nhóm III tạo ra "lỗ" như hầu hết các chất chứa điện tích.và công nghệ bán dẫn kim loại oxit bổ sung (CMOS).

Những lợi ích chính của doping loại P bao gồm:

• Hiệu suất điện ổn định trong một phạm vi nhiệt độ rộng.
• Tương thích cao với các quy trình sản xuất bán dẫn tiêu chuẩn.

5.Thiết kế mặt: SSP và DSP

5.1 Đánh bóng một mặt (SSP)

• Được sử dụng cho các ứng dụng mà chỉ có một bề mặt đòi hỏi mức độ mịn và phẳng cao.
• Mặt không đánh bóng giữ nguyên kết cấu tự nhiên, hữu ích cho các nhu cầu xử lý hoặc dán đặc biệt.
• Thường được sử dụng trong MEMS, cảm biến và thử nghiệm wafer.

5.2 Sơn hai mặt (DSP)

• Cả hai mặt của wafer đều được đánh bóng để đạt được bề mặt đặc biệt mịn với độ thô thấp (Ra < 0,3 nm).
• Cần thiết cho các quy trình chính xác cao như bốc quang và lắng đọng phim mỏng.
• Đảm bảo căng thẳng và biến dạng tối thiểu trong quá trình chế tạo, làm cho nó phù hợp với vi điện tử tiên tiến.

6.Tính chất nhiệt và cơ học

Wafer 8 inch cho thấy tính chất nhiệt và cơ học tuyệt vời, rất quan trọng đối với các quy trình nhiệt độ cao thường gặp trong chế tạo bán dẫn:

• Độ ổn định nhiệt cao:Tỷ lệ mở rộng nhiệt thấp đảm bảo sự ổn định kích thước trong quá trình nung hoặc quá trình nhiệt nhanh.
• Sức mạnh cơ học:Silicon cao cấp được trồng ở Trung Quốc chịu được căng thẳng vật lý trong quá trình xử lý và sản xuất.

7.Ứng dụng

Các 8-inch Prime Grade Silicon Wafer là linh hoạt và phục vụ một loạt các ứng dụng trong các ngành công nghiệp bán dẫn và điện tử:

7.1 Thiết bị bán dẫn

• Công nghệ CMOS:Tạo ra vật liệu cơ bản cho hầu hết các mạch tích hợp, bao gồm bộ xử lý và thiết bị bộ nhớ.
• Thiết bị điện:Lý tưởng cho việc sản xuất bóng bán dẫn điện, đèn LED và IGBT do tính chất điện ổn định của nó.

7.2 MEMS (hệ thống vi điện cơ học)

Việc hoàn thiện bề mặt chính xác và định hướng tinh thể làm cho miếng này hoàn hảo cho các thiết bị MEMS như máy đo tốc độ, kính quay và cảm biến áp suất.

7.3 Photonics và Optoelectronics

Wafer được sử dụng trong các ứng dụng quang học như cảm biến quang học, đèn chiếu sáng (LED) và pin quang điện.

7.4 Nghiên cứu và phát triển và tạo mẫu

Bề mặt chất lượng cao và đặc điểm điện làm cho nó trở thành một lựa chọn tuyệt vời cho các tổ chức nghiên cứu và phát triển nguyên mẫu.

8.Bao bì và xử lý

Để bảo vệ chất lượng nguyên sơ của bánh, nó được đóng gói trong điều kiện phòng sạch nghiêm ngặt:

• Lớp 100 Môi trường:Đảm bảo ô nhiễm hạt tối thiểu trong quá trình đóng gói.

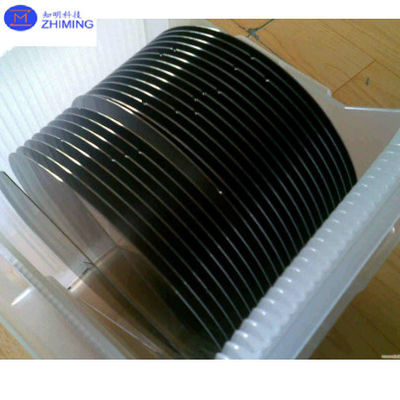

• Bao bì an toàn:Các miếng bánh được đặt trong các băng cassette (25 miếng mỗi băng cassette) và được niêm phong trong túi nitơ để ngăn ngừa oxy hóa và ô nhiễm trong quá trình vận chuyển.

9.Ưu điểm của 8 inch Prime Grade Silicon Wafer

9.1 Chất lượng đặc biệt

Việc phân loại hạng cao nhất đảm bảo tính phẳng không sánh ngang, bề mặt mịn màng và mật độ khiếm khuyết tối thiểu.

9.2 Tương thích với các tiêu chuẩn công nghiệp

Những miếng này phù hợp với các tiêu chuẩn quốc tế như SEMI M1, đảm bảo khả năng tương thích của chúng với các quy trình sản xuất toàn cầu.

9.3 Sản xuất hiệu quả về chi phí

Kích thước 8 inch đạt được sự cân bằng giữa giá cả phải chăng và khối lượng sản xuất, làm cho nó trở thành tiêu chuẩn trong ngành trong nhiều năm.

9.4 Đa năng

Sự sẵn có của các tùy chọn SSP và DSP đảm bảo rằng các wafer có thể được điều chỉnh cho nhiều ứng dụng khác nhau.

10.Tùy chọn tùy chỉnh

Để đáp ứng nhu cầu cụ thể của khách hàng, Wafer Silicon hạng chính 8 inch có thể được tùy chỉnh theo các cách sau:

• Phạm vi kháng:Điều chỉnh để phù hợp với các yêu cầu của các thiết bị và quy trình khác nhau.
• Sự thay đổi độ dày:Độ dày đặc biệt có thể được sản xuất cho các ứng dụng độc đáo.
• Lớp oxit:Các lớp oxit nhiệt hoặc hóa học có thể được thêm theo nhu cầu.

11.Kết luận

Các 8-inch Prime Grade Silicon Wafer đại diện cho đỉnh cao của công nghệ wafer silicon, cung cấp chất lượng, hiệu suất và tính linh hoạt không sánh kịp.Các thông số kỹ thuật tiên tiến và quy trình sản xuất mạnh mẽ làm cho nó không thể thiếu trong sản xuất các thiết bị bán dẫn hiện đạiCho dù bạn đang thiết kế các bộ xử lý thế hệ tiếp theo, thiết bị MEMS, hoặc photonics tiên tiến, wafer này đảm bảo độ tin cậy và độ chính xác cần thiết cho sự thành công.

Bằng cách cung cấp cả hai tùy chọn SSP và DSP, cũng như tính linh hoạt để tùy chỉnh điện trở và độ dày, các tấm này sẵn sàng đáp ứng nhu cầu phát triển của ngành công nghiệp bán dẫn.Ứng dụng rộng rãi của chúng trong sản xuất công nghệ cao và nghiên cứu củng cố vị thế của chúng như một thành phần quan trọng của chuỗi cung ứng điện tử toàn cầu.
