LiTaO3 Wafer Lithium Tantalate điện quang không tuyến tính tùy chỉnh quang học piezoelectric
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | ZMSH |
|
Thông tin chi tiết |
|||
| hệ tinh thể: | tam giác | Chiều kính: | Ø76,2 mm, Ø100 mm, những người khác |
|---|---|---|---|
| Định hướng: | 127,86 ° Y, 64 ° Y, X, Y, Z hoặc tùy chỉnh | Curie Nhiệt độ: | 605 |
| Độ cứng (Mohs): | 5.5 .66 | Màu sắc: | Không màu hoặc vàng nhạt |
| Làm nổi bật: | Phiên LiTaO3 quang điện,Phiên liệu LiTaO3 Piezoelectric Wafer,Phi tuyến tính quang LiTaO3 Wafer |
||
Mô tả sản phẩm
LiTaO3 Wafer Lithium Tantalate điện quang không tuyến tính tùy chỉnh quang học piezoelectric
giới thiệu
Lithium tantalate là một vật liệu tinh thể đa chức năng tuyệt vời được đặc trưng bởi cấu trúc kiểu ilmenite, có ngoại hình không màu hoặc màu vàng nhạt.Được biết đến với nguồn nguyên liệu thô dồi dào, sự ổn định nhiệt và hóa học đặc biệt, và khả năng gia công, tantalate lithium cho phép sự phát triển của chất lượng cao, kích thước lớn tinh thể đơn.Các tinh thể này cho thấy hiệu suất xuất sắc trong việc sản xuất các thành phần truyền thông điện tử như cộng hưởng, bộ lọc sóng âm thanh bề mặt (SAW) và bộ chuyển đổi.Lithium tantalate đóng một vai trò quan trọng trong các công nghệ truyền thông tiên tiến bao gồm cả truyền thông di động, hệ thống vệ tinh, và các ứng dụng hàng không vũ trụ.
Đặc điểm kỹ thuật
(1) Tính chất quang điện: Lithium tantalate thể hiện các tính chất quang điện đáng chú ý, tạo thành nền tảng cho các ứng dụng của nó trong truyền thông quang và máy tính.Như một tinh thể không đối xứng với tâm, lithium tantalate cho thấy một hiệu ứng quang điện tuyến tính mạnh mẽ (Pockels).cho phép chuyển đổi hiệu quả các tín hiệu điện thành điều chế tín hiệu quang học.
(2) Hiệu ứng khử ánh sáng: Lithium tantalate rất nhạy cảm với ánh sáng, ngay cả với ánh sáng yếu, gây ra các hiệu ứng khử ánh sáng đáng kể.các electron trong vật liệu được kích thích từ dải valence đến dải dẫn, để lại một số lỗ tương đương.tạo ra sự phân bố điện tích không gian thay đổi trường điện bên trong và gây ra sự thay đổi chỉ số khúc xạĐáng chú ý, hiệu ứng khúc xạ này thường có thể đảo ngược; một khi ánh sáng ngừng, chỉ số khúc xạ hoàn toàn hoặc một phần phục hồi lại trạng thái ban đầu của nó.
(3) Hiệu ứng Piezoelectric: thuộc hệ thống tinh thể hình tam giác, tantalate lithium có cấu trúc không đối trọng tâm với các trung tâm tích cực và âm không phù hợp.Khi chịu căng thẳng cơ học, sự dịch chuyển giữa các trung tâm sạc này tạo ra các điện tích bề mặt, biểu hiện dưới dạng phản ứng piezoelectric.
Nguyên tắc
Với sự tiến bộ nhanh chóng của truyền thông 5G, trí tuệ nhân tạo và công nghệ IoT, các thiết bị điện tử ngày càng có xu hướng thu nhỏ, hoạt động tần số cao,và hội nhậpLithium tantalate phim mỏng được công nhận cho đặc tính chuyển đổi quang điện đặc biệt của họ, đặc tính nhiệt, dẫn nhiệt và tương thích silicon,làm cho chúng trở thành một vật liệu thiết yếu cho phát triển thiết bị thế hệ tiếp theo trong thời đại sau Luật Moore.
Sự lắng đọng hơi hóa học (CVD):
Sự lắng đọng hơi hóa học (CVD) là một công nghệ tiên tiến sử dụng phân hủy nhiệt organometallic để tăng trưởng epitaxial pha hơi.được kích hoạt trong điều kiện được kiểm soát, và sau đó phản ứng với bề mặt chất nền để tổng hợp các tấm mỏng.cung cấp những lợi thế như căng thẳng thấp, hình thành phim chất lượng cao, độ tinh khiết cao, thông lượng cao và đồng nhất tuyệt vời.
Lithium Tantalate (LiTaO3) Thông số kỹ thuật vật liệu
I. Tính chất cơ bản
| Tài sản. | Giá trị | Đơn vị/Ghi chú |
|---|---|---|
| Hệ thống tinh thể | Trigonal | |
| Các hằng số lưới | a = 5,154 Å, c = 13,783 Å | |
| Mật độ | 7.45 | g/cm3 |
| Điểm nóng chảy | 1650 | °C |
| Nhiệt độ Curie | 605 | °C |
| Độ cứng (Mohs) | 5.5 ¢ 6 | |
| Hằng số dielectric | ε11/ε0 = 39?? 43; ε33/ε0 = 42?? 43 | |
| Kháng chất | 10¹⁵ | Ω·m (giả sử điều chỉnh đơn vị) |
| Tỷ lệ mở rộng nhiệt | α1=α2=1.61×10−6; α3=4.1×10−6 | /°C (ở 25°C) |
| Màu sắc | Không màu hoặc màu vàng xanh nhạt | |
| Phạm vi truyền | 400 ¢ 5000 | nm |
| Chỉ số khúc xạ | n0 = 2.176, ne = 2.180 | @ 633 nm |

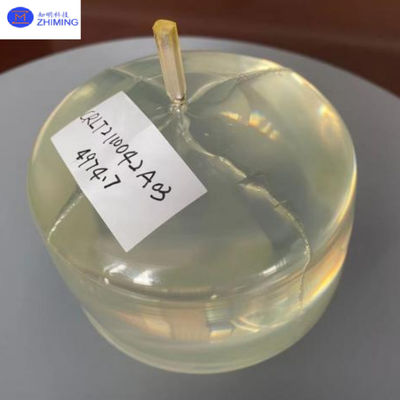

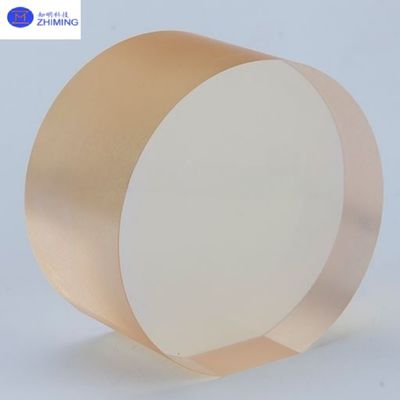

II. Thông số kỹ thuật của tinh thể khối
| Parameter | Giá trị |
|---|---|
| Chiều kính | Ø76,2 mm, Ø100 mm, khác |
| Chiều dài | ≤ 150 mm, ≤ 100 mm |
| Định hướng | 127.86°Y, 64°Y, X, Y, Z, hoặc tùy chỉnh |

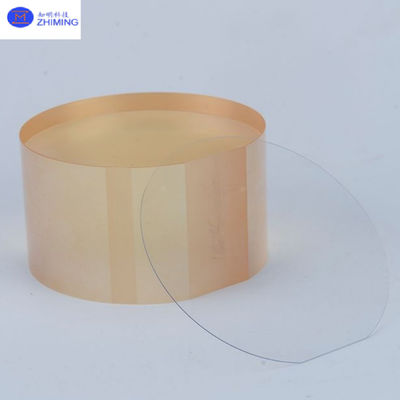

III. Thông số kỹ thuật của wafer
| Parameter | Giá trị | Đơn vị/Ghi chú |
|---|---|---|
| Chiều kính | Ø76,2 mm, Ø100 mm | |
| Độ dày | ≥ 0,25 mm | |
| Định hướng | 127.86°Y, 64°Y, X, Y, Z, hoặc tùy chỉnh | |
| Mảng tham chiếu | X, Y, Z, hoặc tùy chỉnh | |
| Chiều rộng của mặt phẳng tham chiếu | 22 ± 2 | mm |
| Độ thô bề mặt (Ra/Rz) | 10/5 | μm |
| Sự thay đổi tổng độ dày (TTV) | <10 | μm |
Ứng dụng
Piezoelectric Resonators & Filters: Tận dụng hiệu ứng piezoelectric mạnh mẽ của nó,LiTaO3 được sử dụng trong bộ lọc sóng âm thanh bề mặt tần số cao (SAW) và cộng hưởng sóng âm thanh lớn (BAW) để xử lý tín hiệu trong điện thoại di động, truyền thông vệ tinh, và hệ thống radar.
Các bộ chuyển đổi siêu âm và hình ảnh hình ảnh: Tỷ lệ kết nối điện cơ học cao làm cho LiTaO3 lý tưởng cho hình ảnh siêu âm y tế và các bộ chuyển đổi thử nghiệm không phá hoại công nghiệp.
Câu hỏi và câu trả lời
Q: LiTaO3 là gì?
A: LiTaO3 (Lithium Tantalate) là một vật liệu tinh thể duy nhất có tính chất quang điện, phấn điện và quang phi tuyến tính xuất sắc. Nó được sử dụng rộng rãi trong truyền thông quang học, laser, âm thanh,và phát hiện hồng ngoại.
Q: Sự khác biệt giữa LiTaO3 và LiNbO3 là gì?
A: LiTaO3 có ngưỡng tổn thương laser cao hơn và ổn định nhiệt tốt hơn, làm cho nó phù hợp hơn cho laser công suất cao và chuyển đổi tần số.có hệ số quang điện cao hơn và thường được sử dụng trong truyền thông quang học.
Q: Các định hướng tinh thể điển hình của LiTaO3 là gì?
A: Các định hướng phổ biến bao gồm Z-cut (đối với các bộ điều chế quang điện và thiết bị SAW) và X-cut / Y-cut (đối với các ứng dụng sóng âm cụ thể).
Q: Các sản phẩm LiTaO3 có thể được tùy chỉnh không?
A: Vâng, tùy chỉnh có sẵn cho kích thước, định hướng, độ dày, kết thúc bề mặt và nồng độ doping để đáp ứng các yêu cầu ứng dụng khác nhau.
