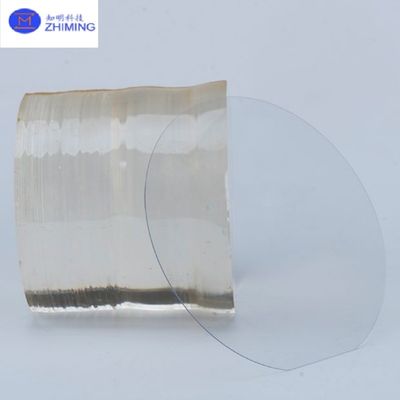

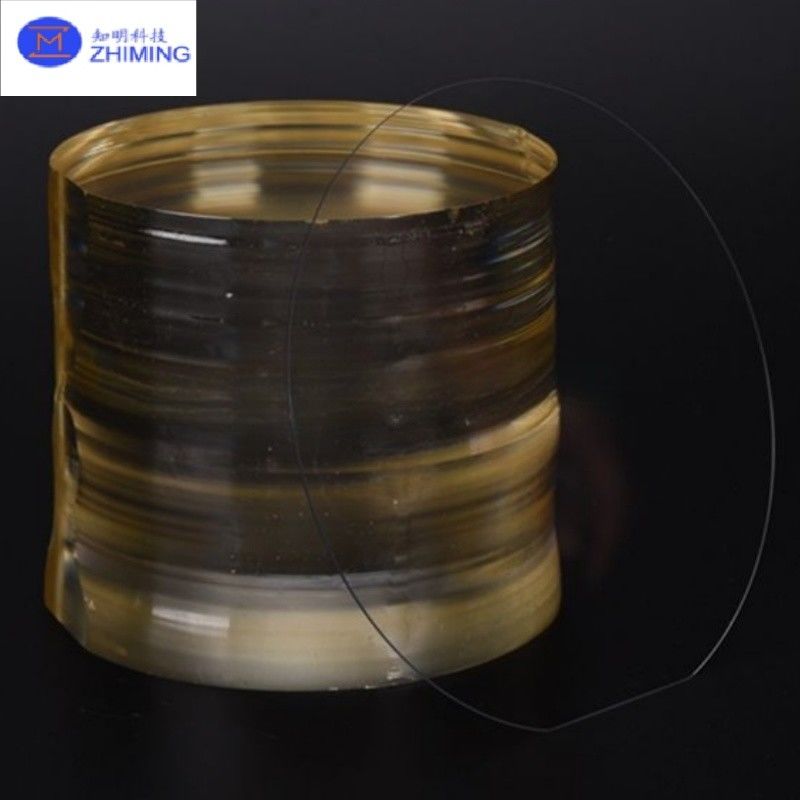

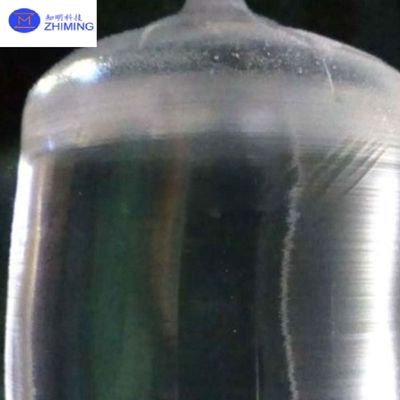

Lithium Niobate LiNbO3 Crystal Ingot SAW tần số cao
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | ZMSH |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| Thời gian giao hàng: | 8 tuần |
| Điều khoản thanh toán: | T/T |
|
Thông tin chi tiết |
|||
| Vật liệu: | Các loại bánh nướng LiNbO3 chất lượng quang học | Nhiệt độ Curie: | 1142 ± 2.0 |
|---|---|---|---|
| góc cắt: | X/Y/Z vv | Đường kính/kích thước: | 2 "/3"/4 "/6"/8 " |
| TTV: | <3 Pha | Bao bì: | 25pcs mỗi hộp |
| Làm nổi bật: | Nhựa tinh thể LiNbO3 tần số cao,Saw LiNbO3 Crystal Ingot,Cao tần số SAW LiNbO3 Crystal Ingot |
||
Mô tả sản phẩm
Lithium Niobate (LiNbO3) Crystal EO/PO Components Telecom Defense High-Frequency SAW
giới thiệu
Lithium niobate (LN) là một vật liệu điện sắt với tính chất quang điện, phi tuyến tính và điện áp tuyệt vời.
Các tinh thể niobate lithium là vật liệu thiết yếu cho các đường dẫn sóng quang học, điện thoại di động, cảm biến piezoelectric, điều chế quang học và các ứng dụng quang học tuyến tính và phi tuyến tính khác.
Ứng dụng chính của lithium niobate (LN) là trong các thiết bị sóng âm thanh bề mặt (SAW) cho thiết bị viễn thông.
Trong truyền thông giọng nói và dữ liệu, các thiết bị SAW như bộ lọc SAW và bộ képlex SAW được cài đặt trong thiết bị truyền thông như bộ lọc để ngăn chặn tiếng ồn và nhiễu.Các tinh thể lithium niobate (LN) cũng được sử dụng trong các ứng dụng quang học.
Lithium niobate (LiNbO3) là một vật liệu điện sắt phù hợp cho các ứng dụng đa dạng.và đặc điểm piezoelectricCác ứng dụng tận dụng hệ số quang điện lớn của LN bao gồm điều chế quang hồng ngoại và chuyển đổi Q.
Các ứng dụng khai thác hệ số d phi tuyến tính lớn của LiNbO3 bao gồm dao động tham số quang học, trộn tần số khác nhau để tạo ra các bước sóng hồng ngoại có thể điều chỉnh,và thế hệ hài hòa thứ hai.
Các ứng dụng sử dụng tính chất piezoelectric của nó bao gồm bộ chuyển đổi siêu âm và thiết bị SAW.
Thông số kỹ thuật
| Vật liệu | Độ quang họcLiNbO3 bánh nướng | |
| Curie Temp | 1142 ± 2,0°C | |
| góc cắt | X/Y/Z vv | |
| Chiều kính/kích thước | 2"/3"/4"/6"/8" | |
| Tol ((±) | < 0,20 mm | |
| Độ dày | 0.1 ~ 0.5mm hoặc nhiều hơn | |
| Căn hộ chính | 16mm/22mm /32mm | |
| TTV | 3μm | |
| Quỳ xuống | - 30 | |
| Warp. | < 40μm | |
| Định hướng bằng phẳng | Tất cả có sẵn | |
| Loại bề mặt | Một mặt đánh bóng / hai mặt đánh bóng | |
| Mặt đánh bóng Ra | <0,5nm | |
| S/D | 20/10 | |
| Các tiêu chí cạnh | R=0,2mm hoặc Bullnose | |
| Dùng thuốc quang | Fe/Zn/MgO v.v. cho các loại wafer quang học LN< | |
| Tiêu chuẩn bề mặt wafer | Chỉ số khúc xạ | No=2.2878/Ne=2.2033 @632nm bước sóng |
| Ô nhiễm, | Không có | |
| Các hạt ¢> 0,3 μm | <= 30 | |
| Xá, đứt | Không có | |
| Thiếu sót | Không có vết nứt cạnh, trầy xước, dấu kim cưa, vết bẩn | |
| Bao bì | Qty/hộp Wafer | 25pcs mỗi hộp |
Tài sản.
Tính chất nhiệt
Từ quan điểm nhiệt, tinh thể lithium niobate (LiNbO3) thể hiện sự ổn định tuyệt vời.có nghĩa là chúng vẫn giữ lại tính chất piezoelectric ngay cả ở nhiệt độ caoSự ổn định nhiệt này đảm bảo chức năng đáng tin cậy trong điều kiện nhiệt độ cao, tăng tính thực tế của chúng trong các ứng dụng nhiệt độ cao.
Tính chất cơ học
Về mặt cơ học, lithium niobate tương đối cứng và bền.Tính năng này làm tăng khả năng chống căng thẳng thể chất, làm cho nó lý tưởng cho các ứng dụng đòi hỏi độ bền cơ học.
Tính chất âm quang
Các tinh thể lithium niobate cho thấy các tính chất âm quang đáng chú ý, đặc trưng bởi hệ số âm quang cao.cho phép điều chế ánh sáng thông qua âm thanhTính chất này được khai thác rộng rãi trong các thiết bị âm quang.
Các đặc tính điện sắt
LiNbO3 là một tinh thể điện sắt, có nghĩa là nó thể hiện các miền phân cực tự phát có thể được định hướng lại bởi một trường điện bên ngoài.Máy điều chỉnh quang điện, và các ứng dụng khác đòi hỏi kiểm soát chính xác phân cực.
Tính chất vật lý
Một thuộc tính quan trọng của tinh thể lithium niobate là tính không tuyến tính quang học đáng kể của chúng, điều này củng cố sự hữu ích rộng rãi của chúng trong quang học.chia ánh sáng rơi thành hai chùm quang phân cực ngang.
Tính chất hóa học
LiNbO3 cho thấy sự ổn định hóa học xuất sắc, làm cho nó rất hấp dẫn cho nhiều ứng dụng khác nhau.cho phép sử dụng trong môi trường mà khả năng kháng hóa chất là điều cần thiết.
Tính chất điện
Là một vật liệu điện áp, lithium niobate biến đổi đặc biệt căng thẳng cơ học thành điện tích.
Tính chất quang học
Các tinh thể niobate lithium có tính chất quang học tuyệt vời, bao gồm truyền cao qua dải quang phổ hiển thị đến hồng ngoại trung bình.Cửa sổ truyền rộng này đóng một vai trò quan trọng trong các ứng dụng quang học, cho phép sự lan truyền và tương tác ánh sáng hiệu quả.
Ứng dụng của Lithium Niobate (LiNbO3)
Ứng dụng Piezoelectric
Các tinh thể lithium niobate thể hiện hiệu suất piezoelectric xuất sắc do nhiệt độ Curie cao,
hệ số nhiệt độ thấp của piezoelectricity, hệ số kết nối điện cơ cao, mất điện thấp, đặc tính vật lý hóa học ổn định, khả năng gia công tuyệt vời,và khả năng chế tạo kích thước lớnSo với các vật liệu piezoelectric thông thường như thạch anh, lithium niobate có tốc độ âm thanh cao hơn, cho phép phát triển các thiết bị tần số cao.
Các tính chất này làm cho lithium niobate phù hợp cho các cộng hưởng, bộ chuyển đổi, dây chậm, bộ lọc và các thành phần khác.Các ứng dụng trải rộng các lĩnh vực dân sự như truyền thông di động, truyền thông vệ tinh, xử lý tín hiệu kỹ thuật số, truyền hình, phát thanh truyền hình, radar và viễn thám, cũng như các lĩnh vực quân sự bao gồm các biện pháp đối phó điện tử, còi,và hệ thống hướng dẫn.
Ứng dụng quang học
Ngoài các tính chất piezoelectric của nó, tinh thể lithium niobate (LiNbO3) thể hiện hiệu ứng quang điện phong phú,với hiệu ứng quang điện và hiệu ứng quang phi tuyến tính đặc biệt nổi bật và được sử dụng rộng rãiNgoài ra, các tinh thể LiNbO3 có thể được chế tạo thành các đường dẫn sóng quang chất lượng cao thông qua trao đổi proton hoặc khuếch tán titan, và định kỳ tinh thể được đánh bóng thông qua đảo ngược đánh bóng.Những khả năng này cho phép ứng dụng của chúng trong các bộ điều chế quang điện , các bộ điều chế pha, các công tắc quang học tích hợp, các công tắc Q quang điện, các khuynh hướng quang điện, các cảm biến điện áp cao, cảm biến sóng,Máy dao động tham số quang học Ngoài ra, các thành phần dựa trên LiNbO3 như ống kính nêm lưỡi liềm, thiết bị quang học ba chiều, máy dò nhiệt điện hồng ngoại,và laser dẫn sóng được doped erbium cũng đã được báo cáo.
Câu hỏi và câu trả lời
Q1: Lithium niobate (LiNbO3) là gì?
A1:
Lithium niobate (LiNbO3) là một vật liệu sắt điện với các đặc tính chính:
Hiệu ứng quang điện: Cho phép điều khiển ánh sáng cho các bộ điều chỉnh quang tốc độ cao.
Phương pháp quang học phi tuyến tính: Hỗ trợ chuyển đổi tần số (ví dụ, tạo ra âm thanh thứ hai).
Hiệu ứng Piezoelectric: Chuyển đổi căng thẳng cơ học thành tín hiệu điện cho các cảm biến.
Nhiệt độ Curie cao (~ 1142 °C): Thường ổn định trong điều kiện khắc nghiệt.
Độ minh bạch quang rộng: Có hiệu quả từ 400 nm (hình ảnh) đến 5 μm (đường cận hồng ngoại).
Q2: Các ứng dụng chính của lithium niobate là gì?
A2:
Các ứng dụng chính bao gồm:
Truyền thông quang học: Máy điều chế, máy đa phân bước sóng.
quang học phi tuyến tính: laser (OPO, SHG), dao động tham số quang học.
Thiết bị Piezoelectric: Bộ lọc SAW, bộ chuyển đổi siêu âm.
Thiết bị quang điện: Q-switch, photonic switch.
Quốc phòng và hàng không vũ trụ: radar, biện pháp phản ứng điện tử, máy dò bức xạ.
Q3: Lithium niobate là gì?
A13:
Lithium niobate (LiNbO3) là một vật liệu sắt điện với các tính chất quang điện, phấn điện và quang phi tuyến tính. Nó được sử dụng rộng rãi trong truyền thông quang học, cảm biến và thiết bị laser.
