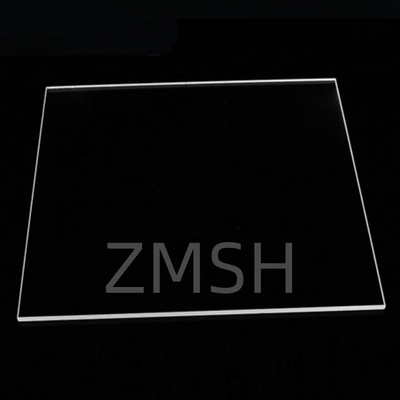

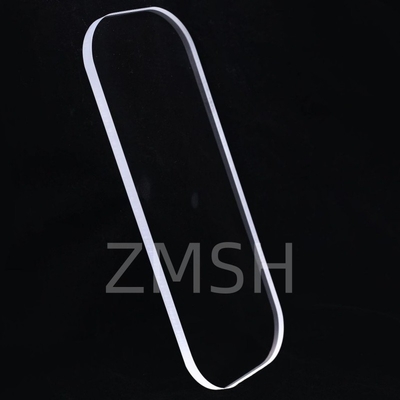

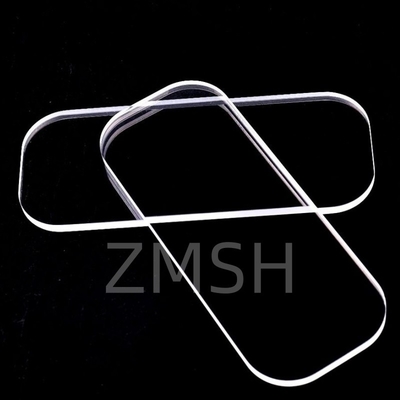

Quartz Glass Window UV Fused Silica Optical Viewport Custom Size Lớp phủ có sẵn

Quartz Glass Window. ∙ UV Fused Silica Optical Viewport. ∙ Có kích thước và lớp phủ tùy chỉnh

Tổng quan

Cửa sổ thủy tinh thạch anh, còn được gọi là cửa sổ silica nóng chảy hoặc cửa sổ quang quartz là các thành phần phẳng chính xác được làm từ silicon dioxide (SiO2) độ tinh khiết cao.công nghiệp, và các ứng dụng khoa học do sự ổn định nhiệt vượt trội của chúng, truyền UV sang IR cao, mở rộng nhiệt thấp và khả năng chống hóa học tuyệt vời.

Cửa sổ thạch anh có sẵn trong các loại khác nhau như JGS1, JGS2 và JGS3 ở Trung Quốc tùy thuộc vào độ truyền UV / VIS / IR cần thiết, các khiếm khuyết bên trong và độ tinh khiết.Các cửa sổ này thường được sử dụng như cổng xem, vỏ bảo vệ hoặc phương tiện truyền quang trong môi trường có nhu cầu cao như buồng chân không, hệ thống laser và thiết bị phân tích.

Nguyên tắc sản xuất

Quá trình sản xuất cửa sổ thủy tinh thạch anh chủ yếu bao gồm các bước sau:

1. Chuẩn bị nguyên liệu thô
   Silica tinh khiết cao (thường > 99,99%) được chế biến, thường dưới dạng bột thạch anh tự nhiên hoặc khí silicon tetrachloride (SiCl4) có nguồn gốc tổng hợp.

2. Quá trình nóng chảy
   Vật liệu thô được nấu chảy bằng một trong các kỹ thuật sau:

   • Phối hợp lửa(đối với thạch anh tổng hợp): Phương pháp lắng đọng hơi hóa học (CVD) trong đó các hợp chất silicon được oxy hóa trong ngọn lửa và lắng đọng dưới dạng SiO2.

   • Phối hợp điện(đối với thạch anh tự nhiên): Cát thạch anh tự nhiên được nóng chảy trong lò điện nhiệt độ cao.

3. Hình dạng trống
   Đá thạch anh đã tan chảy được tạo thành khối hoặc tấm và sau đó được sưởi để loại bỏ căng thẳng bên trong.

4. Cắt và nghiền
   Các mảnh kính rỗng được cắt thành các hình dạng và kích thước cụ thể bằng cưa kim cương hoặc công cụ CNC.

5. Làm bóng
   Các bề mặt cấp quang được đạt được thông qua đánh bóng hai mặt hoặc vải chính xác để đạt được tính phẳng bề mặt cao, song song và độ thô bề mặt thấp.

6. Làm sạch và kiểm tra
   Việc làm sạch cuối cùng được thực hiện bằng cách sử dụng bồn tắm siêu âm hoặc hóa học, tiếp theo là kiểm tra trực quan và quang phổ để đáp ứng các thông số kỹ thuật truyền và thẩm mỹ.

Ứng dụng

Cửa sổ thủy tinh thạch anh là không thể thiếu trong nhiều ứng dụng hiệu suất cao:

• Hệ thống laser
  Được sử dụng làm nối đầu ra hoặc cửa sổ bảo vệ do ngưỡng hư hại cao và ổn định nhiệt.

• Xử lý bán dẫn
  Sử dụng như cổng quan sát trong khắc plasma, cấy ghép ion và buồng CVD do khả năng chống ăn mòn hóa học và sốc nhiệt tuyệt vời.

• Tiết trùng và khử trùng tia cực tím
  Cửa sổ thạch anh trong suốt với ánh sáng UV-C, làm cho chúng trở thành vỏ lý tưởng cho đèn UV trong hệ thống khử trùng.

• Thiết bị khoa học
  Được sử dụng trong quang phổ, kính thiên văn và thiết bị quang học, nơi độ sáng quang học cao và hấp thụ thấp là điều cần thiết.

• Hàng không vũ trụ và quốc phòng
  Cung cấp khả năng chống bức xạ và ổn định trong điều kiện môi trường khắc nghiệt.

• Thiết bị y tế và phân tích
  Bảo vệ quang học nhạy cảm trong các hệ thống hình ảnh và các tế bào dòng chảy để phân tích UV / VIS.

Câu hỏi thường gặp

Q1: Sự khác biệt giữa kính thạch anh JGS1, JGS2 và JGS3 là gì?
A:

• JGS1: Silica nóng chảy UV với độ truyền cao từ 185 ∼ 2500 nm; phù hợp với quang UV.

• JGS2: Thạch anh quang chuẩn cho 220 ∼ 2500 nm; thường được sử dụng trong quang học chung.

• JGS3: Thạch anh cấp ngoại đỏ với truyền chủ yếu trong phạm vi nhìn thấy đến gần IR; đáp ứng tia UV hạn chế.

Q2: Các cửa sổ thạch anh có chịu được nhiệt độ cao không?
A:Vâng, thạch anh nóng chảy có thể hoạt động liên tục lên đến 1100 ° C và chịu được tiếp xúc ngắn hạn vượt quá đó, làm cho nó lý tưởng cho môi trường nhiệt độ cao.

Q3: Các cửa sổ thạch anh có phù hợp với các ứng dụng chân không không?
A:Quartz có lượng khí thải cực kỳ thấp và duy trì tính toàn vẹn cấu trúc dưới chân không và chu kỳ nhiệt, làm cho nó lý tưởng cho các khung xem UHV (cấp chân không cực cao).

Q4: Xét mặt nào có sẵn?
A:Cửa sổ thường được đánh bóng đến độ thô bề mặt <10 Å RMS. Độ phẳng có thể đạt λ/10 hoặc tốt hơn theo yêu cầu.

Q5: Làm thế nào để các cửa sổ thạch anh so sánh với các vật liệu thủy tinh khác như borosilicate?
A:Kính thạch anh vượt trội hơn borosilicate trong truyền tia UV, khả năng chống nhiệt và độ bền hóa học, nhưng đắt hơn do độ tinh khiết cao và độ phức tạp xử lý.

Q6: Các cửa sổ thạch anh có thể được tùy chỉnh không?
A:Có. Chúng có thể được tùy chỉnh về kích thước, độ dày, lớp phủ (AR, HR, vv) và hình dạng (vòng, vuông, elip), tùy thuộc vào các yêu cầu ứng dụng cụ thể.
