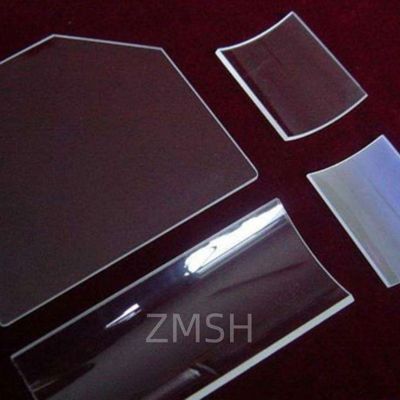

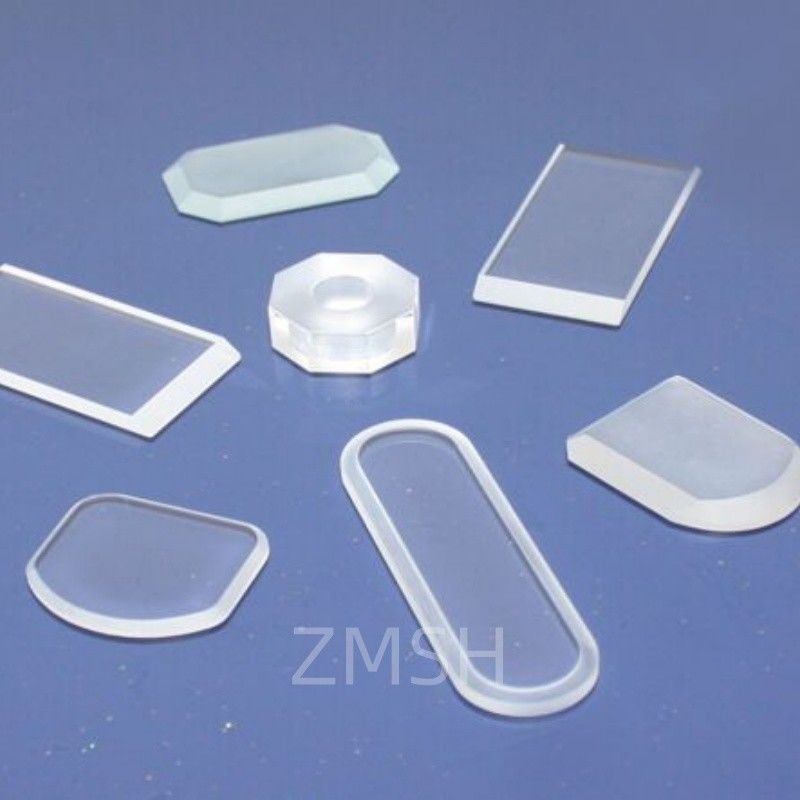

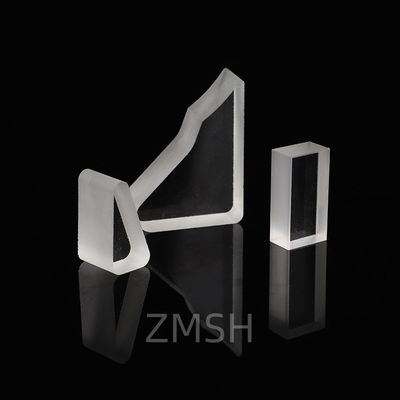

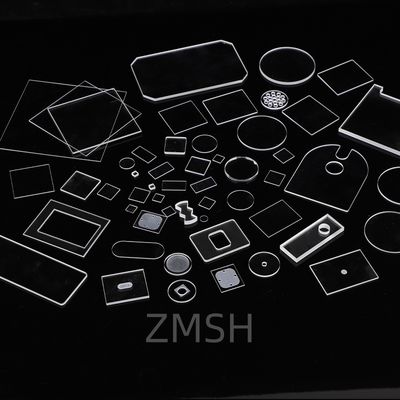

Các cửa sổ quang Quartz hình dạng không đều tùy chỉnh
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | ZMSH |
| Model Number: | Optical Windows |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 2 |
|---|---|
| Giá bán: | 10 USD |
| Packaging Details: | custom cartons |
| Thời gian giao hàng: | 2 đến 3 tuần |
| Điều khoản thanh toán: | T/T |
| Supply Ability: | By case |
|
Thông tin chi tiết |
|||
| Material: | Fused silica (JGS1, JGS2) | Shape types: | Elliptical, polygon, arc, stepped, notched |
|---|---|---|---|
| Size tolerance: | ±0.05 mm or better(customizable) | Thickness range: | 0.5 mm – 10 mm (customizable) |
| Surface roughness: | <10 Å RMS(customizable) | Surface flatness: | λ/10 @ 632.8 nm(customizable) |
| Làm nổi bật: | Cửa sổ quang Quartz hình dạng không đều,Cửa sổ quang Quartz hình dạng không đều tùy chỉnh |
||
Mô tả sản phẩm
Các cửa sổ quang Quartz hình dạng không đều tùy chỉnh
Tổng quan của Quartz Optical Windows
Các cửa sổ thủy tinh thạch anh có hình dạng không đều là các thành phần quang thiết kế tùy chỉnh được chế tạo từ silica nóng chảy tinh khiết cao.Những cửa sổ chuyên dụng này có hình dạng tùy chỉnh như hình elipChúng được thiết kế cho các hệ thống đòi hỏi truyền quang thông qua các giao diện cơ học không chuẩn hoặc vỏ,cung cấp độ minh bạch UV ̊IR cao, sức đề kháng nhiệt, và độ bền hóa học.
Những cửa sổ này rất cần thiết trong các thiết bị quang học tiên tiến, các bộ phận hàng không vũ trụ, các thiết bị hình ảnh y sinh, và các nền tảng laser,nơi yêu cầu thiết kế cơ học vượt ra ngoài quang đơn giản phẳngVới độ phẳng bề mặt tuyệt vời, độ phân ly hai lần thấp và dung nạp kích thước chặt chẽ, cửa sổ thạch anh bất thường hỗ trợ cả độ chính xác chức năng và độ tin cậy lâu dài trong môi trường khắc nghiệt.
Nguyên tắc sản xuấtcủa Quartz Optical Windows
Sản xuất các cửa sổ thủy tinh thạch anh bất thường bao gồm các quy trình cốt lõi sau:
-
Lựa chọn vật liệu
Các khối silica nóng chảy (thường là JGS1 hoặc tương đương) được lựa chọn dựa trên các yêu cầu UVVISIR và các thông số kỹ thuật độ tinh khiết. -
CNC cắt và Waterjet hình thành
Công cụ CNC tiên tiến hoặc công cụ phun nước mài mòn hình thành thủy tinh thô thành hình học phức tạp.hoặc các thiết kế rỗng mà không ảnh hưởng đến tính toàn vẹn của vật liệu. -
Sắt cạnh và làm mịn bề mặt
Sau khi tạo hình, kính được nghiền tinh vi để tinh chỉnh cạnh, cải thiện an toàn và chuẩn bị để đánh bóng quang học. -
Sơn chính xác
Các kỹ thuật đánh bóng quang học được áp dụng để đạt được độ phẳng bề mặt λ/10 hoặc tốt hơn, và để giảm thiểu sự phân tán hoặc hấp thụ. -
Làm sạch và kiểm soát chất lượng
Mỗi mảnh được làm sạch qua siêu âm, kiểm tra dưới interferometer và kính hiển vi, và đo độ dày đồng nhất và độ chính xác góc.
Thông số kỹ thuật điển hìnhcủa Quartz Optical Windows
| Parameter | Phạm vi giá trị |
|---|---|
| Vật liệu | Silica nóng chảy (JGS1, JGS2, UV-grade) |
| Loại hình dạng | Ống hình elip, đa giác, cung, bước, đinh |
| Độ khoan dung kích thước | ± 0,05 mm hoặc tốt hơn (có thể tùy chỉnh) |
| Phạm vi độ dày | 0.5 mm ️ 10 mm (có thể tùy chỉnh) |
| Độ thô bề mặt | <10 Å RMS (có thể tùy chỉnh) |
| Độ phẳng bề mặt | λ/10 @ 632.8 nm ((có thể tùy chỉnh) |
| Sự song song | <30 arcsec (có thể tùy chỉnh) |
| Phạm vi truyền | 185~2500 nm |
| Các tùy chọn sơn | AR, HR, dielectric, DLC |
Ứng dụngcủa Quartz Optical Windows
-
Hệ thống laser tùy chỉnh
Tích hợp liền mạch vào vỏ laser với các cổng không chuẩn hoặc hình dạng phát xạ. -
Thiết bị quang phổ và hình ảnh
Bảo vệ quang học nhạy cảm trong máy quét y tế và máy phân tích công nghiệp. -
Hàng không vũ trụ và vệ tinh
Được sử dụng làm vỏ bảo vệ cho máy ảnh, cảm biến hoặc máy dò ánh sáng trong các mô-đun nhỏ gọn. -
Nghiên cứu khoa học
Cho phép truy cập quang học trong các buồng thí nghiệm tùy chỉnh hoặc cryostats. -
Máy bán dẫn
Cung cấp các khung xem và cửa sổ cô lập trong các công cụ tạo mẫu và lắng đọng chính xác cao.
Câu hỏi thường gặpcủa Quartz Optical Windows
Q1: Hình dạng bất thường có thể ảnh hưởng đến hiệu suất quang học không?
A:Không nếu được sản xuất chính xác. Hình dạng của cửa sổ không thay đổi truyền của nó, miễn là các thông số kỹ thuật bề mặt quang được đáp ứng.
Q2: Các cửa sổ này có tương thích với lớp phủ không?
A:Vâng, AR, HR, và lớp phủ điện môi có thể được áp dụng cho các hình học không đều bằng cách sử dụng các quy trình che đậy hoặc robot.
Q3: kích thước nhỏ nhất mà bạn có thể chế tạo là gì?
A:Các tính năng nhỏ đến 0,2 mm (ví dụ: lỗ, vết nứt) có thể đạt được tùy thuộc vào độ dày và vật liệu.
Q4: Bạn có cung cấp tùy chỉnh dựa trên CAD?
A:Chúng ta có thể làm việc với các file DXF, STEP, hoặc SolidWorks để tạo ra các hình dạng tùy chỉnh chính xác.
Q5: Chúng có thể chịu được chân không hoặc nhiệt độ cao không?
A:Vâng, silica nóng chảy rất ổn định trong điều kiện UHV và có thể xử lý nhiệt độ trên 1000 ° C.
