Cửa sổ kính thạch anh gia công CNC Tấm silica nóng chảy không đều cho hệ thống quang học và laser

Cửa sổ kính thạch anh gia công CNC Tấm silica nóng chảy không đều cho hệ thống quang học và laser

Thông tin chi tiết sản phẩm:

Nguồn gốc: Trung Quốc
Hàng hiệu: ZMSH

Thanh toán:

Số lượng đặt hàng tối thiểu: 2
Thời gian giao hàng: 2 đến 3 tuần
Điều khoản thanh toán: T/T
Giá tốt nhất Tiếp xúc

Thông tin chi tiết

Vật liệu: Silica hợp nhất (JGS1, JGS2, UV-Lớp) Các loại hình dạng: Hình elip, đa giác, vòng cung, bước
dung sai kích thước: ± 0,05 mm hoặc tốt hơn (có thể tùy chỉnh) phạm vi độ dày: 0,5 mm - 10 mm (có thể tùy chỉnh)
độ nhám bề mặt: <10 Å rms (có thể tùy chỉnh) độ phẳng bề mặt: λ/10 @ 632.8nm (có thể tùy chỉnh)
Làm nổi bật:

Tấm silica nóng chảy không đều

,

Cửa sổ kính thạch anh quang học

,

Cửa sổ kính thạch anh gia công CNC

Mô tả sản phẩm

Cửa sổ kính thạch anh gia công CNC Tấm silica nóng chảy không đều cho hệ thống quang học và laser

Tổng quan

Cửa sổ quang học silica nóng chảy tùy chỉnh theo định dạng không đều được thiết kế để đáp ứng các yêu cầu cơ học và quang học chuyên biệt. Những hình dạng không chuẩn này—từ hình cung và hình bầu dục đến các mẫu phức tạp với các lỗ xuyên—được ứng dụng rộng rãi trong các thiết bị nơi tính linh hoạt trong tích hợp, độ rõ quang học và khả năng chống chịu môi trường khắc nghiệt là rất quan trọng.

Được chế tạo từ kính thạch anh tổng hợp cao cấp, những cửa sổ này mang lại khả năng chống sốc nhiệt, suy giảm tia cực tím và ăn mòn hóa học vượt trội. Khả năng truyền ánh sáng trên dải quang phổ rộng trong khi vẫn duy trì độ chính xác về kích thước khiến chúng trở thành lựa chọn lý tưởng cho các kỹ sư và nhà thiết kế đang chế tạo các cụm quang học theo yêu cầu.

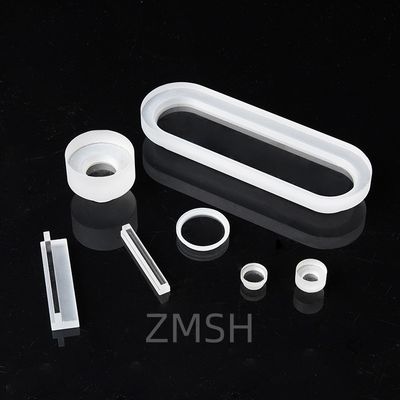

Cửa sổ kính thạch anh gia công CNC Tấm silica nóng chảy không đều cho hệ thống quang học và laser 0




Công nghệ sản xuất

Không giống như các bộ phận quang học tiêu chuẩn, cửa sổ hình dạng không đều yêu cầu quy trình chế tạo mở rộng:

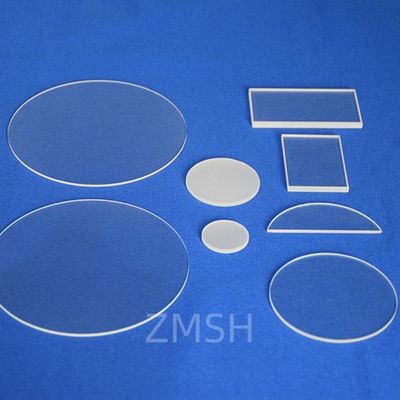

Cửa sổ kính thạch anh gia công CNC Tấm silica nóng chảy không đều cho hệ thống quang học và laser 1

  1. Giải thích thiết kế 3D
    Các tệp thiết kế của khách hàng được phân tích về tính khả thi về quang học và cấu trúc. Phân tích phần tử hữu hạn có thể được áp dụng để kiểm tra tính toàn vẹn cơ học.

  2. Gia công chính xác
    Bộ định tuyến CNC tốc độ cao hoặc máy cắt tia nước siêu mịn được sử dụng để cắt hình dạng cơ bản, bao gồm bán kính bên trong, khe và hốc.

  3. Hoàn thiện cạnh & Loại bỏ gờ
    Loại bỏ gờ bằng laser hoặc chà nhám cơ học loại bỏ các vết nứt nhỏ và chuẩn bị bề mặt để xử lý an toàn và bám dính lớp phủ.

  4. Hoàn thiện quang học
    Đệm đánh bóng và công thức bùn đặc biệt được sử dụng để duy trì tính đồng nhất trên các bề mặt không đều trong khi giảm thiểu độ gợn sóng và ứng suất.

  5. Kiểm tra & Đóng gói
    Đồng hồ đo kích thước, giao thoa kế quang học và máy quang phổ UV-VIS đảm bảo tuân thủ dung sai thông số kỹ thuật cao. Mỗi bộ phận được làm sạch, đóng gói trong bọt hoặc túi kín.


Các thông số kỹ thuật chung

Thuộc tính Thông số kỹ thuật
Phổ truyền 190–2700 nm
Hình dạng có sẵn Đoạn cung, nửa vầng trăng, có rãnh, thuôn nhọn
Kích thước tối đa Lên đến 300 mm (tùy chỉnh)
Dung sai độ dày ±0,03 mm điển hình
Chất lượng bề mặt 10-5 vết xước-lỗ (tiêu chuẩn MIL-PRF)
Loại vát C0.2–C0.5 tiêu chuẩn; các loại khác tùy chọn






Ứng dụng



  • Thiết bị phân tích & Phòng thí nghiệm

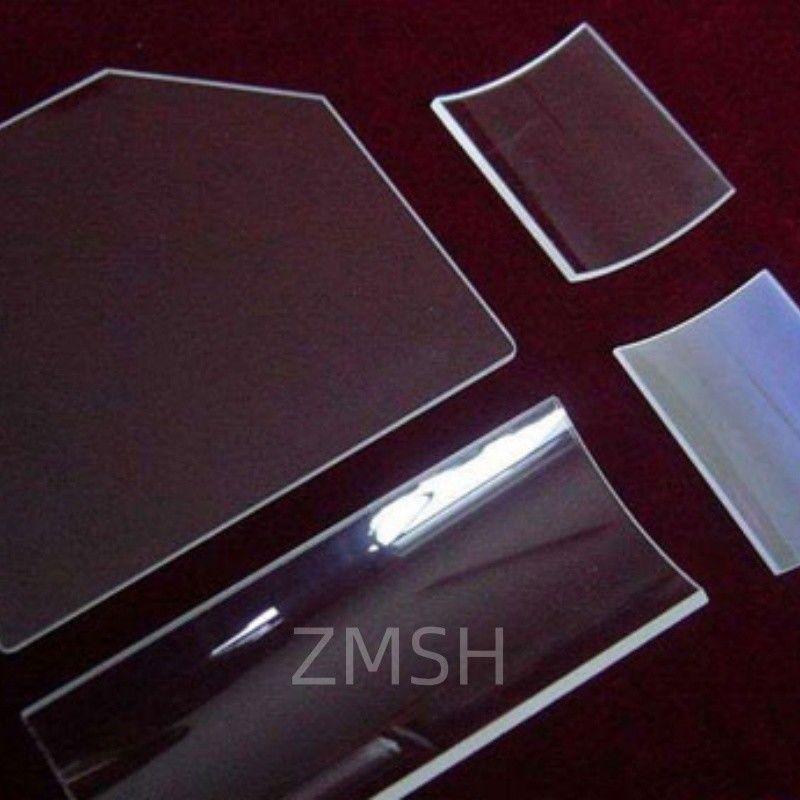

    Hỗ trợ các đường dẫn quang học trong các giá đỡ không đều cho các thiết bị Raman hoặc FTIR.Cửa sổ kính thạch anh gia công CNC Tấm silica nóng chảy không đều cho hệ thống quang học và laser 2

  • Chụp ảnh y tế
    Hoạt động như cửa sổ vỏ cho các mô-đun chẩn đoán có thể đeo hoặc cấy ghép.

  • Nguyên mẫu quang tử
    Được sử dụng trong các thiết lập thử nghiệm yêu cầu khẩu độ nhỏ gọn và không thẳng hàng.

  • Điốt laser & Bộ ghép sợi quang
    Cung cấp các cửa sổ đầu ra có hình dạng để tối ưu hóa căn chỉnh chùm tia và phù hợp với vỏ.

  • Công nghệ chân không
    Hoạt động như các cổng quang học chống rò rỉ trong các vỏ chân không không đối xứng hoặc cong.




Câu hỏi thường gặp

Q1: Những vật liệu nào có sẵn ngoài thạch anh?
A: Mặc dù silica nóng chảy là phổ biến nhất, borosilicat hoặc sapphire có thể được cung cấp cho một số hình dạng hoặc ngân sách nhất định.



Q2: Tôi có thể nhận được lớp phủ chống phản xạ trên các bề mặt cong không?
A: Có. Lớp phủ AR phù hợp có sẵn bằng cách sử dụng hệ thống lắng đọng đa trục.



Q3: Các sản phẩm này có sẵn với số lượng nhỏ không?
A: Chúng tôi hỗ trợ cả sản xuất nguyên mẫu và sản xuất hàng loạt. MOQ có thể bắt đầu từ 1 chiếc cho R&D.



Q4: Thời gian giao hàng cho các bộ phận không đều là bao lâu?
A: Thông thường 2–4 tuần tùy thuộc vào độ phức tạp, hoàn thiện và yêu cầu lớp phủ.



Q5: Làm cách nào để gửi thiết kế tùy chỉnh?
A: Chỉ cần gửi bản vẽ kỹ thuật của bạn (định dạng 2D hoặc 3D) và ghi chú ứng dụng. Chúng tôi sẽ trả lời bằng lời khuyên về khả năng sản xuất và báo giá.
