Quartz Wafer Quartz Wafers 2" 3" 4" 6" 8" 12" SiO2 bán dẫn quang học

Quartz Wafer Quartz Wafers 2" 3" 4" 6" 8" 12" SiO2 bán dẫn quang học

Tên thương hiệu: ZMSH
Số mẫu: Tấm thạch anh
MOQ: 25
giá bán: 20USD
Chi tiết bao bì: thùng tùy chỉnh
Điều khoản thanh toán: T/T
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Đường kính (inch):
3/4/6/8/12
Sự truyền qua nội bộ:
>99,9%
Chỉ số khúc xạ:
1.474698
Tổng số truyền:
>92%
TTV:
<3
độ phẳng:
<15
Khả năng cung cấp:
theo trường hợp
Làm nổi bật:

Quartz Optical Wafer

,

SiO2 Quartz Wafer

,

Quartz Wafer 12'

Mô tả sản phẩm

Tấm Quartz Wafer Quartz 2", 3", 4", 6", 8", 12" SiO₂ Bán dẫn quang học

Giới thiệu về Tấm Quartz Wafer

Tấm quartz wafer được làm từ silicon dioxide kết tinh (SiO₂). Các đặc tính độc đáo của quartz khiến nó trở thành một vật liệu thiết yếu trong nhiều ngành công nghiệp công nghệ cao.

Tấm quartz wafer thể hiện các đặc tính tuyệt vời như khả năng chịu nhiệt cao, truyền ánh sáng vượt trội ở các bước sóng cụ thể, tính trơ hóa học và hệ số giãn nở nhiệt thấp. Những tính năng này làm cho chúng rất phù hợp cho các ứng dụng yêu cầu độ ổn định ở nhiệt độ khắc nghiệt, khả năng chống lại hóa chất mạnh và độ trong suốt trong các dải quang phổ cụ thể.

Trong các ngành công nghiệp như sản xuất chất bán dẫn, quang học và MEMS (Hệ thống vi cơ điện tử), tấm quartz wafer được sử dụng rộng rãi do khả năng chịu được nhiệt độ cao mà không bị biến dạng hoặc suy giảm. Chúng đóng vai trò là chất nền để lắng đọng màng mỏng, khắc vi cấu trúc hoặc chế tạo các bộ phận chính xác đòi hỏi độ chính xác về kích thước và độ ổn định nhiệt cao.

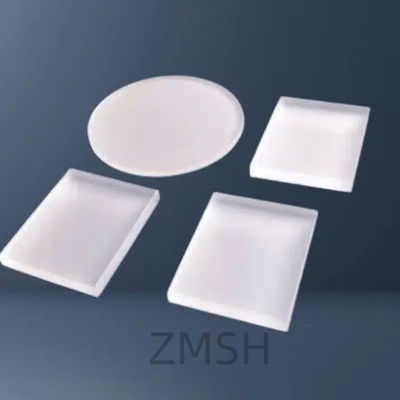

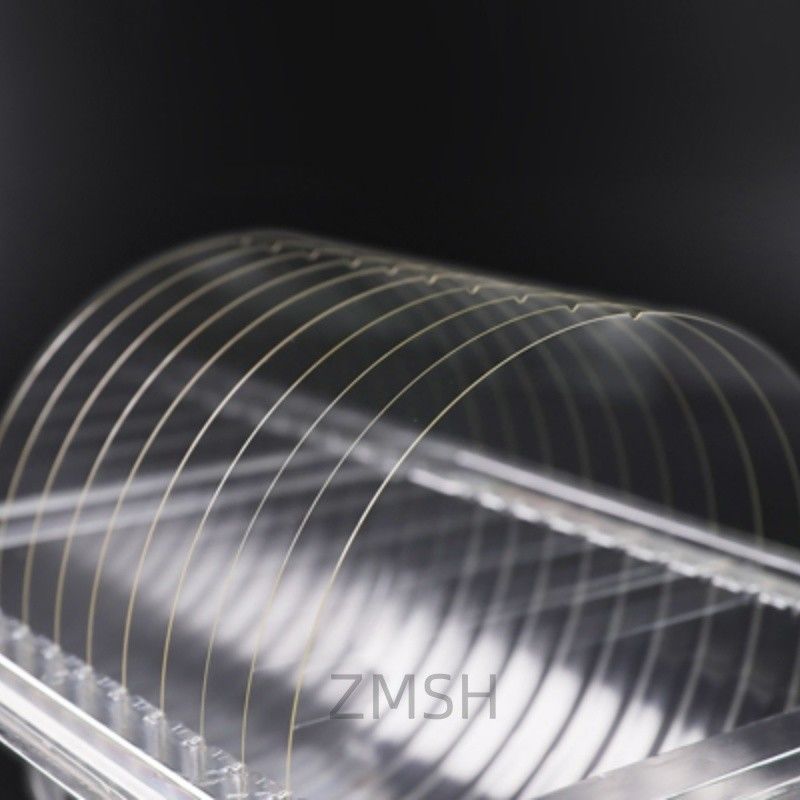

Quartz Wafer Quartz Wafers 2" 3" 4" 6" 8" 12" SiO2 bán dẫn quang học 0  Quartz Wafer Quartz Wafers 2" 3" 4" 6" 8" 12" SiO2 bán dẫn quang học 1

Nguyên tắc sản xuấtcủa Tấm Quartz Wafer

  1. Nuôi cấy tinh thể
    Phôi quartz được nuôi cấy bằng cách sử dụng tinh thể mầm tự nhiên hoặc tổng hợp thông qua các phương pháp thủy nhiệt hoặc nung chảy ngọn lửa (Verneuil).

  2. Cắt thỏi
    Các thỏi hình trụ được cắt thành các tấm wafer bằng cưa dây kim cương, đảm bảo độ đồng đều về độ dày và giảm thiểu tổn thất do cắt.

  3. Mài và đánh bóng
    Các tấm wafer được mài, khắc và sau đó đánh bóng để đạt được bề mặt nhẵn như gương với độ nhám bề mặt thấp (Ra < 1 nm đối với tấm wafer quang học).

  4. Làm sạch & Kiểm tra
    Làm sạch bằng sóng siêu âm hoặc RCA loại bỏ các hạt và chất gây ô nhiễm kim loại. Mỗi tấm wafer trải qua quá trình kiểm tra kích thước và độ phẳng bề mặt.

Thông số kỹ thuật của Tấm Quartz Wafer

Loại Quartz 4 6 8 12
Kích thước
Đường kính (inch) 4 6 8 12
Độ dày (mm) 0.05–2 0.25–5 0.3–5 0.4–5
Dung sai đường kính (inch) ±0.1 ±0.1 ±0.1 ±0.1
Dung sai độ dày (mm) Tùy chỉnh Tùy chỉnh Tùy chỉnh Tùy chỉnh
Thuộc tính quang học
Chỉ số khúc xạ @365 nm 1.474698 1.474698 1.474698 1.474698
Chỉ số khúc xạ @546.1 nm 1.460243 1.460243 1.460243 1.460243
Chỉ số khúc xạ @1014 nm 1.450423 1.450423 1.450423 1.450423
Độ truyền trong nội bộ (1250–1650 nm) >99.9% >99.9% >99.9% >99.9%
Tổng độ truyền (1250–1650 nm) >92% >92% >92% >92%
Chất lượng gia công
TTV (Độ biến thiên tổng độ dày, µm) <3 <3 <3 <3
Độ phẳng (µm) ≤15 ≤15 ≤15 ≤15
Độ nhám bề mặt (nm) ≤1 ≤1 ≤1 ≤1
Độ cong ( µm) <5 <5 <5 <5
Thuộc tính vật lý
Khối lượng riêng (g/cm³) 2.20 2.20 2.20 2.20
Mô đun Young (GPa) 74.20 74.20 74.20 74.20
Độ cứng Mohs 6–7 6–7 6–7 6–7
Mô đun cắt (GPa) 31.22 31.22 31.22 31.22
Tỷ lệ Poisson 0.17 0.17 0.17 0.17
Cường độ nén (GPa) 1.13 1.13 1.13 1.13
Cường độ kéo (MPa) 49 49 49 49
Hằng số điện môi (1 MHz) 3.75 3.75 3.75 3.75
Thuộc tính nhiệt
Điểm biến dạng (10¹⁴.⁵ Pa·s) 1000°C 1000°C 1000°C 1000°C
Điểm ủ (10¹³ Pa·s) 1160°C 1160°C 1160°C 1160°C
Điểm hóa mềm (10⁷.⁶ Pa·s) 1620°C 1620°C 1620°C 1620°C





Các câu hỏi thường gặp về tấm quartz wafer

1. Tấm quartz wafer là gì?

Tấm quartz wafer là một đĩa mỏng, phẳng được làm từ silicon dioxide kết tinh (SiO₂), thường được sản xuất theo các kích thước bán dẫn tiêu chuẩn (ví dụ: 2", 3", 4", 6", 8" hoặc 12"). Được biết đến với độ tinh khiết cao, độ ổn định nhiệt và độ trong suốt quang học, tấm quartz wafer được sử dụng làm chất nền hoặc vật mang trong nhiều ứng dụng có độ chính xác cao như chế tạo chất bán dẫn, thiết bị MEMS, hệ thống quang học và quy trình chân không.



2. Sự khác biệt giữa quartz và silica gel là gì?

Quartz là một dạng rắn kết tinh của silicon dioxide (SiO₂), trong khi silica gel là một dạng vô định hình và xốp của SiO₂, thường được sử dụng làm chất hút ẩm để hấp thụ độ ẩm.

  • Quartz cứng, trong suốt và được sử dụng trong các ứng dụng điện tử, quang học và công nghiệp.

  • Silica gel xuất hiện dưới dạng các hạt hoặc hạt nhỏ và chủ yếu được sử dụng để kiểm soát độ ẩm trong bao bì, điện tử và lưu trữ.



3. Tinh thể quartz được dùng để làm gì?

Tinh thể quartz được sử dụng rộng rãi trong điện tử và quang học do các đặc tính áp điện của chúng (chúng tạo ra điện tích dưới ứng suất cơ học). Các ứng dụng phổ biến bao gồm:

  • Bộ dao động và điều khiển tần số (ví dụ: đồng hồ quartz, đồng hồ, bộ vi điều khiển)

  • Các thành phần quang học (ví dụ: thấu kính, tấm chắn sóng, cửa sổ)

  • Bộ cộng hưởng và bộ lọc trong các thiết bị RF và truyền thông

  • Cảm biến cho áp suất, gia tốc hoặc lực

  • Chế tạo chất bán dẫn làm chất nền hoặc cửa sổ quy trình



4. Tại sao quartz được sử dụng trong vi mạch?

Quartz được sử dụng trong các ứng dụng liên quan đến vi mạch vì nó cung cấp:

  • Độ ổn định nhiệt trong các quy trình nhiệt độ cao như khuếch tán và ủ

  • Cách điện do các đặc tính điện môi của nó

  • Khả năng kháng hóa chất đối với axit và dung môi được sử dụng trong chế tạo chất bán dẫn

  • Độ chính xác về kích thước và độ giãn nở nhiệt thấp để căn chỉnh thạch bản đáng tin cậy
    Mặc dù bản thân quartz không được sử dụng làm vật liệu bán dẫn hoạt động (như silicon), nhưng nó đóng một vai trò hỗ trợ quan trọng trong môi trường chế tạo—đặc biệt là trong lò nung, buồng và chất nền mặt nạ quang học.





Sản phẩm liên quan

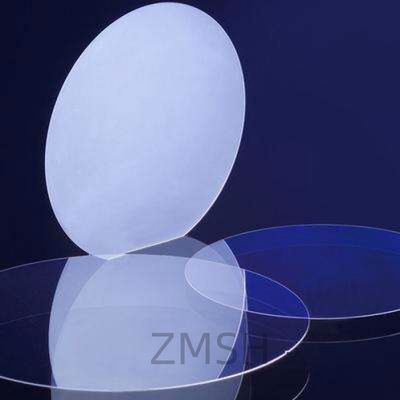

Quartz Wafer Quartz Wafers 2" 3" 4" 6" 8" 12" SiO2 bán dẫn quang học 2

Thành phần quang học Quartz Sapphire JGSI JGS2 có thể tùy chỉnh Độ ổn định nhiệt mạnh

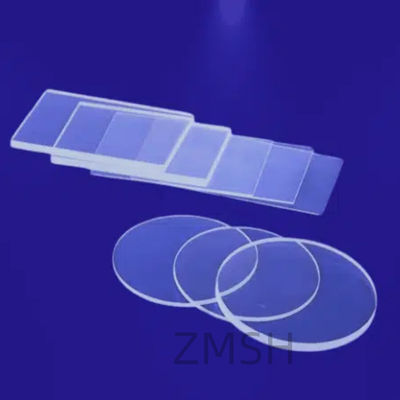

Quartz Wafer Quartz Wafers 2" 3" 4" 6" 8" 12" SiO2 bán dẫn quang học 3
