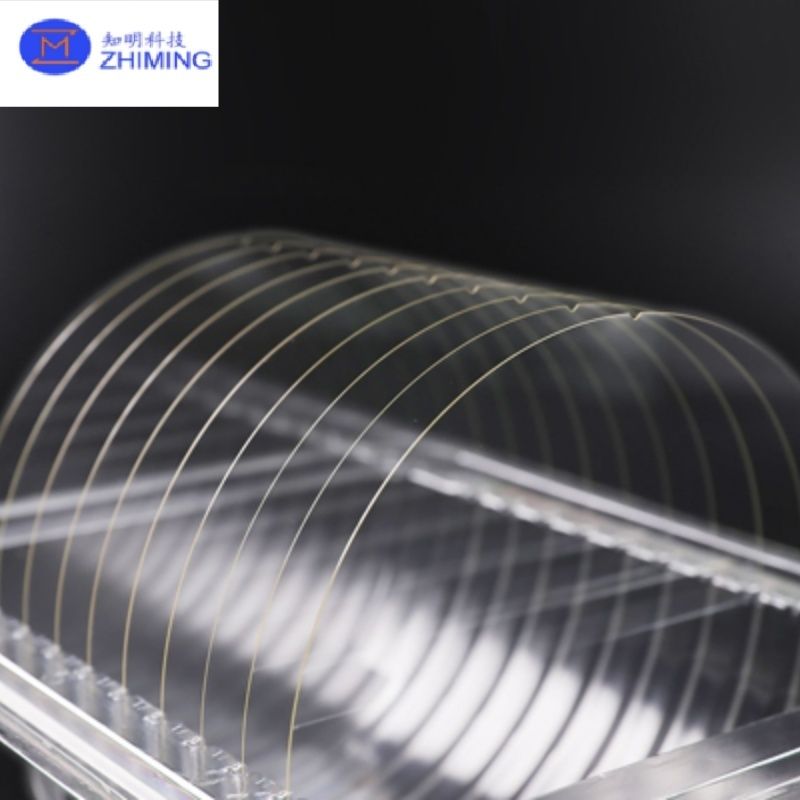

Tấm wafer thạch anh nóng chảy Độ tinh khiết cao Ổn định nhiệt Quang học rõ ràng

Tấm wafer thạch anh nóng chảy Độ tinh khiết cao Ổn định nhiệt Quang học rõ ràng

Tên thương hiệu: ZMSH
MOQ: 5
giá bán: by case
Chi tiết bao bì: thùng tùy chỉnh
Điều khoản thanh toán: T/t
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Khả năng cung cấp:
Theo trường hợp
Làm nổi bật:

tấm wafer thạch anh nóng chảy độ tinh khiết cao

,

chất nền bán dẫn ổn định nhiệt

,

tấm wafer thạch anh quang học rõ ràng

Mô tả sản phẩm

Tấm Thạch Anh Nóng Chảy Độ Ổn Định Nhiệt Độ Cao và Độ Trong Quang Học Cho Các Ứng Dụng Tiên Tiến

Tổng Quan Sản Phẩm Tấm Thạch Anh Nóng Chảy

"Silica Nóng Chảy" hoặc "Thạch Anh Nóng Chảy" là dạng vô định hình của thạch anh (SiO2). Khi so sánh với thủy tinh borosilicate, silica nóng chảy không có phụ gia; do đó, nó tồn tại ở dạng tinh khiết, SiO2. Silica nóng chảy có khả năng truyền qua cao hơn trong phổ hồng ngoại và cực tím so với thủy tinh thông thường. Silica nóng chảy được sản xuất bằng cách nấu chảy và tái kết tinh SiO2 siêu tinh khiết. Mặt khác, silica nóng chảy tổng hợp được làm từ các tiền chất hóa học giàu silicon như SiCl4 được hóa khí và sau đó oxy hóa trong môi trường H2 + O2. Bụi SiO2 hình thành trong trường hợp này được hợp nhất thành silica trên một chất nền. Các khối silica nóng chảy được cắt thành các tấm wafer sau đó các tấm wafer được đánh bóng cuối cùng.




Các Tính Năng và Lợi Ích Chính của Tấm Thạch Anh Nóng Chảy

  • Độ tinh khiết siêu cao (≥99,99% SiO2)
    Lý tưởng cho các quy trình nhạy cảm với ô nhiễm trong ngành bán dẫn và quang tử.

  • Dải nhiệt độ rộng
    Chịu được môi trường nhiệt độ từ lạnh sâu đến >1100°C mà không bị biến dạng.

  • Khả năng truyền UV và IR đặc biệt
    Cung cấp độ trong quang học tuyệt vời từ cực tím sâu (DUV) đến cận hồng ngoại (NIR).

  • Hệ số giãn nở nhiệt thấp
    Đảm bảo sự ổn định kích thước dưới chu kỳ nhiệt, giảm ứng suất cho linh kiện.

  • Tính trơ hóa học
    Chống lại hầu hết các axit, bazơ và dung môi; hoàn hảo cho các điều kiện quy trình khắc nghiệt.

  • Kiểm soát chất lượng bề mặt
    Có sẵn ở dạng đánh bóng siêu mịn hai mặt cho các ứng dụng quang học và MEMS.




Quy trình sản xuất

Các tấm wafer thạch anh nóng chảy được sản xuất thông qua các bước sau:

  1. Lựa chọn nguyên liệu: Cát hoặc tinh thể thạch anh tự nhiên có độ tinh khiết cao được lựa chọn và tinh chế.

  2. Nấu chảy và Hợp nhất: Các hạt thạch anh được nấu chảy ở ~2000°C trong lò điện trong môi trường được kiểm soát để loại bỏ bọt khí và tạp chất.

  3. Đông đặc và tạo khối: Vật liệu nóng chảy được làm nguội thành các thỏi hoặc khối rắn.

  4. Cắt lát wafer: Máy cưa dây chính xác cắt thạch anh nóng chảy đã đông đặc thành các tấm wafer thô.

  5. Mài và đánh bóng: Bề mặt wafer được mài, đánh bóng để đạt được độ dày và độ phẳng chính xác.

  6. Làm sạch và kiểm tra: Các tấm wafer cuối cùng được làm sạch bằng sóng siêu âm trong phòng sạch Class 100/1000 và kiểm tra lỗi.


Ứng dụng

Các tấm wafer thạch anh nóng chảy được sử dụng trong các ngành công nghiệp yêu cầu độ trong suốt quang học, độ bền nhiệt và khả năng chống hóa chất:

Bán dẫn

  • Tấm wafer mang trong các quy trình nhiệt độ cao

  • Mặt nạ khuếch tán và cấy ion

  • Nền tảng khắc, lắng đọng và kiểm tra

Quang tử & Quang học

  • Chất nền cho lớp phủ quang học

  • Cửa sổ laser và bộ chia chùm tia

  • Linh kiện quang học UV và IR chính xác

Phòng thí nghiệm & Nghiên cứu

  • Giá đỡ mẫu cho các thiết bị phân tích

  • Nền tảng phân tích vi lỏng và hóa học

  • Chất nền phản ứng nhiệt độ cao

LED & Năng lượng mặt trời

  • Tấm wafer lò cho sản xuất chip LED

  • Chất nền trong nghiên cứu và phát triển tế bào quang điện


Thông số kỹ thuật có sẵn

Thông số đơn vị 4" 6" 8" 10" 12"
Đường kính / kích thước (hoặc hình vuông) mm 100 150 200 250 300
Dung sai (±) mm 0.2 0.2 0.2 0.2 0.2
Độ dày mm 0.10 trở lên 0.30 trở lên 0.40 trở lên 0.50 trở lên 0.50 trở lên
Đường phẳng tham chiếu chính mm 32.5 57.5 Bán khuyết Bán khuyết Bán khuyết
LTV (5mm×5mm) μm < 0.5 < 0.5 < 0.5 < 0.5 < 0.5
TTV μm < 2 < 3 < 3 < 5 < 5
Độ cong μm ±20 ±30 ±40 ±40 ±40
Độ vênh μm ≤ 30 ≤ 40 ≤ 50 ≤ 50 ≤ 50
PLTV (5mm×5mm) < 0.4μm % ≥95% ≥95% ≥95% ≥95% ≥95%
Bo tròn cạnh mm Tuân thủ Tiêu chuẩn SEMI M1.2 / tham khảo IEC62276
Loại bề mặt   Đánh bóng một mặt / Đánh bóng hai mặt
Ra bề mặt đánh bóng nm ≤1 ≤1 ≤1 ≤1 ≤1
Tiêu chí mặt sau μm thông thường 0.2-0.7 hoặc tùy chỉnh


Ưu điểm kỹ thuật

  • Cấu trúc giống thủy tinh loại bỏ hiện tượng lưỡng chiết xảy ra trong thạch anh tinh thể

  • Không có trục tinh thể—lý tưởng cho hành vi đẳng hướng trong các ứng dụng quang học

  • Bề mặt mịn, không xốp để cải thiện độ sạch và độ bám dính của lớp phủ

  • Thích hợp cho việc ghép, cắt và quang khắc

  • Các loại có hàm lượng OH thấp có sẵn để cải thiện độ bền UV


Câu hỏi thường gặp (FAQ)

Q1: Sự khác biệt giữa thạch anh nóng chảy và silica nóng chảy là gì?
Cả hai đều đề cập đến SiO2 vô định hình, nhưng "silica nóng chảy" thường ám chỉ thủy tinh có độ tinh khiết cao được sản xuất tổng hợp, trong khi "thạch anh nóng chảy" có nguồn gốc từ thạch anh tự nhiên. Các đặc tính của chúng gần như giống hệt nhau trong hầu hết các ứng dụng.

Q2: Tấm wafer thạch anh nóng chảy có thể được sử dụng trong môi trường chân không cao không?
Có, thạch anh nóng chảy có khả năng thoát khí cực thấp và độ ổn định nhiệt độ cao, làm cho nó lý tưởng cho các hệ thống chân không và ứng dụng không gian.

Q3: Các tấm wafer này có phù hợp cho các ứng dụng laser UV không?
Tuyệt đối. Thạch anh nóng chảy thể hiện khả năng truyền qua tuyệt vời trong dải UV sâu (xuống tới ~185 nm), làm cho nó phù hợp với quang học laser DUV và chất nền mặt nạ quang học.

Q4: Quý vị có cung cấp tùy chỉnh không?
Có, chúng tôi sản xuất wafer dựa trên yêu cầu của khách hàng bao gồm đường kính, độ dày, độ hoàn thiện bề mặt và các mẫu cắt laser.
