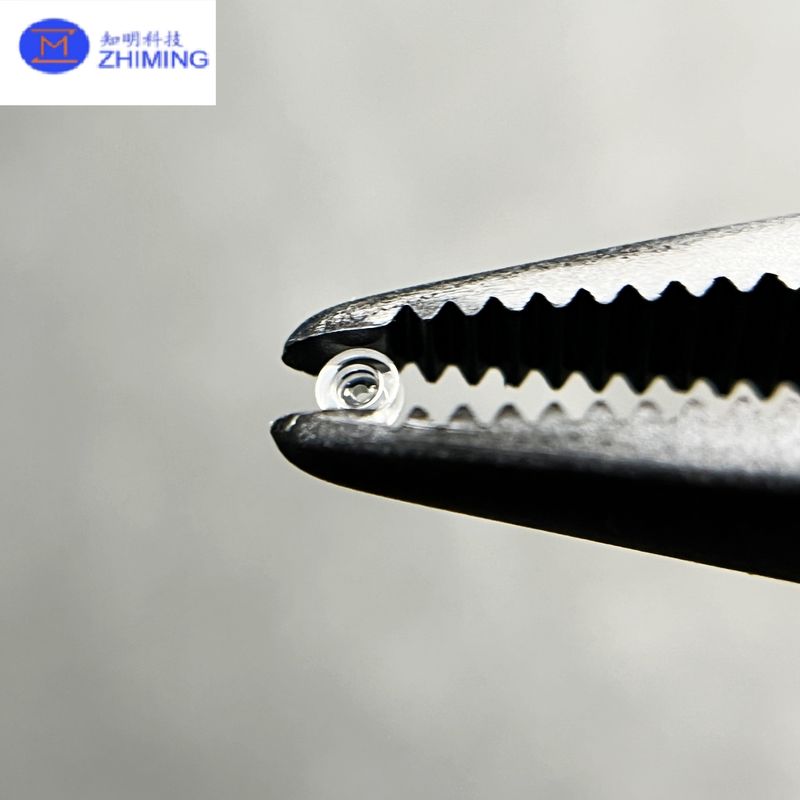

Sapphire Through-Hole Bearings

CácĐồ đệm xuyên lỗ sapphirelà một thành phần chính xác cao, chống mòn và ổn định quang học được thiết kế cho các hệ thống điều khiển chuyển động và vi cơ đòi hỏi.Tận dụng độ cứng và độ ổn định hóa học đặc biệt của sapphire đơn tinh thể, các vòng bi tùy chỉnh này cung cấp độ bền lâu dài, xoay siêu mượt mà và hiệu suất xuất sắc trong môi trường khắc nghiệt hoặc sạch sẽ cao.

Nhà máy của chúng tôi cung cấpvòng bi saphir xuyên lỗ hoàn toàn tùy chỉnh, bao gồm kích thước lỗ, đường kính bên ngoài, độ dày, vòm, độ chính xác và kết thúc bề mặt để đáp ứng các yêu cầu của các dụng cụ quang học, trục tốc độ cao, thiết bị đo,và thiết bị bán dẫn.

Tính năng sản phẩm

1. Độ cứng vượt trội và chống mòn

Các bậc saphir9 trên thang điểm Mohs, cho phép nó duy trì độ chính xác kích thước và bề mặt đánh bóng ngay cả dưới ma sát liên tục, tải trọng cao hoặc hoạt động kéo dài.

2. Độ chính xác kích thước cực cao

Sự khoan dung chặt chẽ có thể đạt được bằng gia công CNC, đệm chính xác và khoan siêu âm:

• Khoan dung đường kính lỗ: ±0,005 ∼0,02 mm

• Độ hình trụ xuống 0,01 mm

• Độ thô bề mặt (Ra): < 0,02 μm

Điều này đảm bảo hiệu suất xoay tròn trơn tru.

3. Sự ổn định hóa học và nhiệt tuyệt vời

Sapphire duy trì các tính chất cơ học trong điều kiện cực đoan:

• Kháng nhiệt: 1.000°C+

• Chống axit / kiềm

• Không có biến dạng, không có hạt tiêu hao vi mô

Lý tưởng cho các ứng dụng phòng sạch, quang học và bán dẫn.

4. Định dạng hình học tùy chỉnh

Chúng tôi hỗ trợ các thông số kỹ thuật tùy chỉnh:

• Kích thước lỗ xuyên

• Chiều kính bên ngoài và độ dày

• Máy chống bơi, vòm, hình dạng đặc biệt

• Các bề mặt được đánh bóng, mờ hoặc kết thúc hai lần

• Chế độ kết nối kim loại hóa hoặc liên kết tùy chọn

Công nghệ sản xuất

Khoan chính xác (cát siêu âm / khoan laser)

Tạo ra các lỗ thẳng thắn mịn mà không có vết rách và kiểm soát kích thước chặt chẽ.

Sơn và đánh bóng hai mặt

Đảm bảo tính phẳng, song song và độ thô bề mặt đáp ứng các yêu cầu cấp quang học.

CNC Profiling & Chamfering

Cung cấp hình dạng bên ngoài tùy chỉnh và cạnh chính xác để cải thiện khả năng kết hợp.

Ứng dụng

Vòng bi lỗ sapphire được sử dụng rộng rãi trong:

• Các dụng cụ quang học√ Đường trục, bộ máy quét, mô-đun xoay chính xác

• Thiết bị đo chính xác cao️ chỉ số quay số, cơ chế vi mô

• Thiết bị bán dẫn và MEMSCác thành phần định vị và hướng dẫn

• Thiết bị y tế- Máy bơm, vi-rotor, thiết bị phân tích

• Hàng không vũ trụ và quốc phòng- ✅ Cấu trúc cơ khí vi mô nhẹ, ổn định

• Đồng hồ cơ khí sang trọng️ ma sát cực kỳ thấp & tuổi thọ dài

Thông số kỹ thuật điển hình (có thể tùy chỉnh)

Lợi ích của việc chọn vòng bi saphir tùy chỉnh

• Máy gia công và đánh bóng tinh thể trong nhà

• 10+ năm sản xuất linh kiện sapphire

• Sản xuất nguyên mẫu nhanh có sẵn

• Kiểm tra quang học và kích thước nghiêm ngặt (interferometer, CMM, máy đo độ thô)

• Khả năng sản xuất hàng loạt ổn định

Câu hỏi thường gặp

Q1: Bạn có thể tùy chỉnh hình dạng lỗ phi tiêu chuẩn (trình hình bầu dục, bước, cong)?

Vâng, chúng tôi cung cấp siêu âm, CNC, và gia công laser cho các lỗ thủng đặc biệt.

Q2: Kích thước lỗ tối thiểu có sẵn là bao nhiêu?

Chúng ta có thể đạt được0.2 mmMicro-through-holes tùy thuộc vào độ dày và tỷ lệ diện tích.

Q3: Các vòng bi sapphire có thể thay thế các vòng bi kim loại hoặc gốm được không?

Đối với môi trường ma sát thấp, chính xác cao và cực sạch, vòng bi sapphire vượt trội so với kim loại và gốm thông thường.

Q4: Bạn có cung cấp vòng bi bằng đá ruby không?

Vâng, các loại đá Ruby và sapphire xanh có sẵn ngoài sapphire không màu.
