Đĩa xuyên lỗ Sapphire tùy chỉnh (Khám Sapphire đa lỗ hình dạng)

Chống trầy xước · Độ sáng quang học cao · Chống nhiệt và hóa chất · Được làm theo bản vẽ của bạn

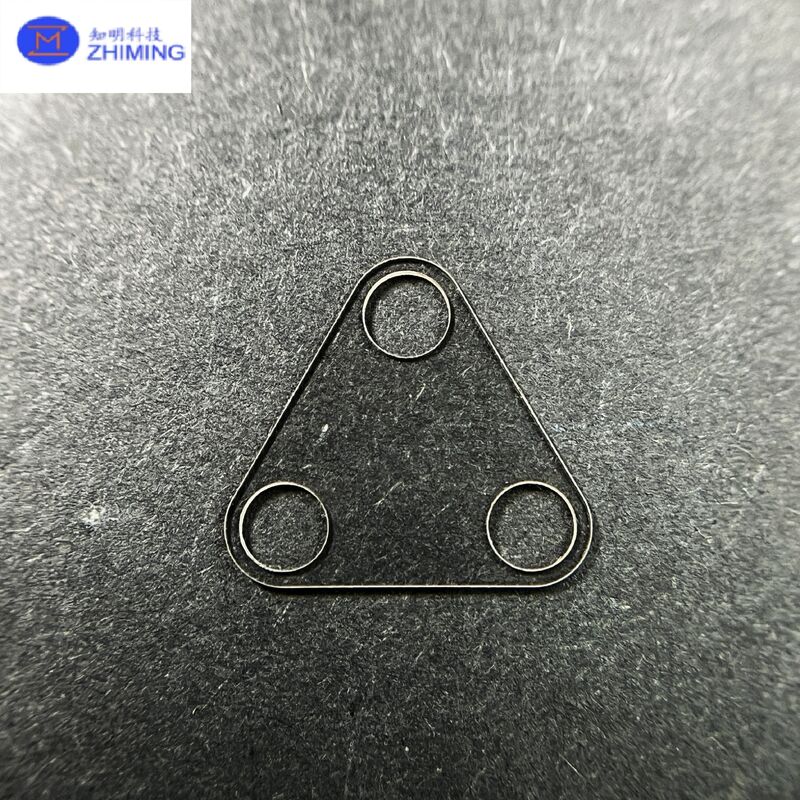

Sản phẩm này là một sản phẩm được chế biến tùy chỉnhSapphire đơn tinh thể (Al2O3)tấm cóProfile bên ngoài có hình dạngvànhiều lỗ thông quaNó lý tưởng cho bảo vệ quang học, lắp ráp chính xác và các bộ phận cách ly trong suốt được sử dụng trong môi trường khắc nghiệt.

Những lợi ích chính

• Chống trầy xước và mòn đặc biệt
  Độ cứng cực kỳ của sapphire giúp duy trì chất lượng bề mặt trong quá trình sử dụng lâu dài, làm sạch và mài mòn.

​

• Giao thông cao, sương mù thấp (sử dụng đánh bóng quang học)
  Thích hợp cho cửa sổ, nắp bảo vệ, cổng xem và khẩu độ cảm biến.

​

• Nhiệt độ cao & kháng hóa chất
  Hoạt động đáng tin cậy ở nhiệt độ cao và môi trường hóa học hung hăng (đánh giá từng trường hợp).

​

• Sự ổn định kích thước và khí thải thấp
  Tốt cho các dụng cụ chính xác, hệ thống chân không và môi trường sạch.

​

• Các cạnh lỗ được kiểm soát & giảm nguy cơ vỡ
  Chọn tùy chọn chamfer / bán kính, kết thúc cạnh, và deburring giúp giảm nồng độ căng thẳng trong quá trình lắp ráp.

​

• Nguyên mẫu hỗ trợ sản xuất
  Lấy mẫu nhanh và chất lượng ổn định để mở rộng quy mô.

Tùy chọn tùy chỉnh

Hình dạng: hồ sơ tròn / vuông / không đều (thứ giác, cắt, bước, khe cắm)
Kích thước & độ dày: tùy chỉnh theo yêu cầu của bạn
Đặc điểm lỗ: lỗ xuyên, lỗ chống, lỗ bậc thang, lỗ cong, mảng lỗ; dung sai vị trí như đã chỉ định
Kết thúc cạnh: chamfer, bán kính, cạnh đánh bóng, xử lý chống chip
Kết thúc bề mặt: mẻ mịn / đánh bóng một mặt / đánh bóng hai mặt (chỉ định bề mặt quang học)
Lớp phủ (không cần thiết): AR (chống phản xạ), phản xạ, lớp phủ bảo vệ (được tùy chỉnh theo bước sóng & góc)
Đánh dấu (không cần thiết): khắc bằng laser, dấu mốc mảng lụa

Các ứng dụng điển hình

• Phương pháp quang học và cảm biến: cửa sổ máy ảnh / laser / cảm biến, tấm nắp bảo vệ, khẩu độ quang học

• Thiết bị chính xác: đệm đeo, tấm xác định vị trí, cách ly cấu trúc

• Hệ thống hút bụi và sạch: khung ngắm, các bộ phận cách ly trong suốt, các thành phần thải khí thấp

• Các dụng cụ y tế và phân tích: cửa sổ quan sát chống hóa chất, các cấu trúc quan sát kín

Thông số kỹ thuật sản phẩm

• Vật liệu: Sapphire đơn tinh thể (Al2O3)

• Địa hình: Bảng có hình dạng với nhiều lỗ thông qua (theo bản vẽ)

• Tùy chọn bề mặt: mài / đánh bóng (một hoặc hai mặt)

• Tùy chọn lỗ: thông qua / counterbore / bước / cong (tùy chọn)

• Tùy chọn cạnh: chamfer / bán kính / cạnh đánh bóng (tùy chọn)

• Giao hàng: các bộ phận đơn lẻ hoặc các bộ phù hợp; làm sạch và đóng gói có sẵn

Sản xuất & Kiểm soát chất lượng

• Kiểm tra vật liệu và khả năng truy xuất lại (theo yêu cầu)

• Kiểm tra kích thước: đường viền, lỗ Ø, vị trí lỗ, độ dày (theo độ khoan dung)

• Kiểm tra thẩm mỹ và cạnh: chip, trầy xước, tính toàn vẹn cạnh (cơ chế tiêu chuẩn chấp nhận)

• Làm sạch và đóng gói: làm sạch siêu âm (không cần thiết), đóng gói sạch (không cần thiết), bảo vệ bề mặt

Làm thế nào để yêu cầu báo giá

Để trích dẫn nhanh, xin vui lòng cung cấp:

1. Các tệp 2D/3D (DXF/DWG/STEP)

2. Số lượng (phương mẫu / lô nhỏ / khối lượng)

3. Độ khoan dung quan trọng (đổ Ø/vị trí, độ dày, phẳng, v.v.)

4. Điều kiện hoạt động (nhiệt độ, môi trường / hóa chất, chân không, nhu cầu sơn)

5. Yêu cầu về bề mặt (phía nào là sơn quang, một hoặc hai mặt)

Câu hỏi thường gặp

Q1: Tại sao phải dùng sapphire thay vì thủy tinh hoặc thạch anh?
A: Sapphire cung cấp khả năng chống trầy xước vượt trội và độ bền cơ học / nhiệt / hóa học mạnh hơn Ưu điểm cho cửa sổ và các bộ phận mòn đòi hỏi.

Q2: Các lỗ sẽ dễ dàng bị nứt?
A: Kiểm soát cạnh thích hợp (camfer / bán kính), tháo râu và thiết kế định hướng lắp ráp làm giảm đáng kể nguy cơ nứt. Chúng tôi cũng có thể đề nghị các tùy chọn xử lý dựa trên phương pháp lắp đặt của bạn.

Q3: Bạn có thể áp dụng lớp phủ quang học không?
A: Có. Hãy cho chúng tôi biết phạm vi bước sóng (có thể nhìn thấy / NIR, vv), góc tai nạn, và hiệu suất mục tiêu
