Bạch cầu Silicon đơn tinh thể được mạ đồng

Độ dính cao, tính dẫn xuất sắc và các giải pháp kim loại hóa tùy chỉnh

Tổng quan sản phẩm

Copper-plated monocrystalline silicon wafers are manufactured by depositing a uniform copper layer onto high-quality single crystal silicon substrates through precision surface treatment and metallization processesBằng cách kết hợp các đặc tính cơ học và điện học tuyệt vời của silic monocrystalline với độ dẫn điện, dẫn nhiệt và độ hàn cao của đồng,Sản phẩm này được sử dụng rộng rãi trong bao bì bán dẫn, chế tạo MEMS, cảm biến, thiết bị điện, kết nối giữa các wafer và các ứng dụng R&D.

Chúng tôi cung cấp các tùy biến tùy chỉnh linh hoạt bao gồm mạ đồng một mặt, mạ đồng hai mặt, mạ đồng địa phương,và các thông số kỹ thuật wafer phù hợp để đáp ứng cả các yêu cầu phát triển nguyên mẫu và sản xuất hàng loạt.

Các đặc điểm chính

Khả năng dẫn điện và nhiệt tuyệt vời

Lớp đồng cung cấp hiệu suất điện và nhiệt xuất sắc, giúp cải thiện truyền tín hiệu, khả năng mang dòng điện và phân tán nhiệt trong các ứng dụng điện tử tiên tiến.

Lớp phủ đồng nhất và dày đặc đồng

Với công nghệ mạ được kiểm soát, lớp đồng đều, nhỏ gọn và ổn định trên bề mặt wafer, hỗ trợ sự nhất quán tốt hơn trong các quy trình sản xuất hạ lưu.

Sự dính chặt vào silicon

Thông qua việc chuẩn bị bề mặt tối ưu và xử lý giao diện, lớp phủ đồng đạt được độ bám chặt chẽ vào wafer silic monocrystalline,Giảm nguy cơ vỏ hoặc tách lớp trong quá trình cắt, dính, hàn, hoặc đóng gói.

Tương thích với các bước sau chế biến khác nhau

Sản phẩm này phù hợp cho các quy trình tiếp theo như photolithography, khắc, đúc, hàn, dính và đóng gói,làm cho nó trở thành một vật liệu cơ bản đáng tin cậy cho chế tạo vi mô và tích hợp thiết bị.

Có thể tùy chỉnh cho các ứng dụng khác nhau

Chúng tôi hỗ trợ đường kính wafer tùy chỉnh, độ dày, định hướng tinh thể, độ kháng, độ dày mạ và diện tích mạ theo yêu cầu của khách hàng.

Các ứng dụng điển hình

• Thiết bị bán dẫn kim loại hóa
• Các lớp dẫn điện và phân tán nhiệt của thiết bị điện
• Sản xuất MEMS
• Sản xuất điện cực cảm biến
• Bao bì và kết nối giữa các wafer
• Kỹ thuật bề mặt và nghiên cứu trong phòng thí nghiệm
• Phát triển vật liệu điện tử

Các thông số kỹ thuật có sẵn

Dịch vụ tùy chỉnh

Để đáp ứng nhu cầu của các quy trình sản xuất và cấu trúc thiết bị khác nhau, chúng tôi cung cấp:

• Kích thước wafer tùy chỉnh
• Độ dày đồng tùy chỉnh
• Bọc một mặt hoặc hai mặt
• Bọc đồng có hình mẫu hoặc chọn lọc
• Xây dựng nguyên mẫu hàng loạt nhỏ
• Hỗ trợ sản xuất hàng loạt

Tại sao chọn chúng tôi

Chúng tôi chuyên về xử lý vật liệu dựa trên silicon và các giải pháp kim loại hóa bề mặt.chúng tôi giúp khách hàng đạt được hiệu suất đáng tin cậy trong cả môi trường nghiên cứu và sản xuất công nghiệp.

Cho dù bạn cần đánh giá mẫu, sản xuất thử nghiệm hoặc cung cấp quy mô lớn, chúng tôi có thể cung cấp một giải pháp wafer silic monocrystalline được mạ đồng phù hợp với yêu cầu kỹ thuật của bạn.

Câu hỏi thường gặp Màn silic đơn tinh được mạ đồng

1Một tấm silic monocrystalline được mạ đồng là gì?

Một miếng silic monocrystalline được mạ đồng là một chất nền silic tinh thể đơn được phủ một lớp đồng thông qua quá trình kim loại hóa bề mặt.Nó kết hợp các tính chất cấu trúc và điện tuyệt vời của silic đơn tinh với độ dẫn điện và nhiệt cao của đồng.

2Các ứng dụng chính của miếng silicon bọc đồng là gì?

Những tấm miếng này thường được sử dụng trong bao bì bán dẫn, chế tạo MEMS, sản xuất cảm biến, cấu trúc thiết bị điện, kết nối giữa các tấm miếng, chuẩn bị điện cực,và các ứng dụng nghiên cứu.

3Bạn có cung cấp một mặt và hai mặt đồng mạ?

Chúng tôi có thể cung cấp mạ đồng một mặt, mạ đồng hai mặt, và mạ đồng một phần hoặc chọn lọc tùy thuộc vào yêu cầu ứng dụng của bạn.

Sản phẩm liên quan

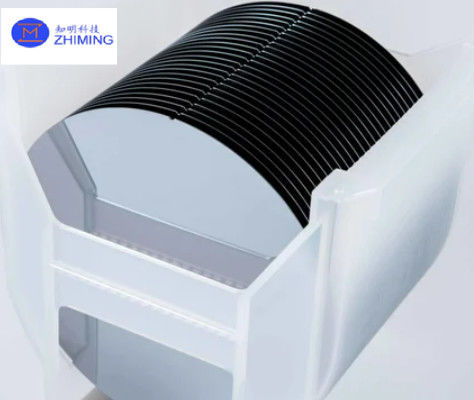

2inch Silicon Wafers P-type N-type CZ Phương pháp phát triển BOW ≤30 Đối với đèn LED
