| Tên thương hiệu: | zmkj |
| Số mẫu: | GaN-FS-CU-C50-SSP 2inch |
| MOQ: | 10pcs |
| giá bán: | 1200~2500usd/pc |

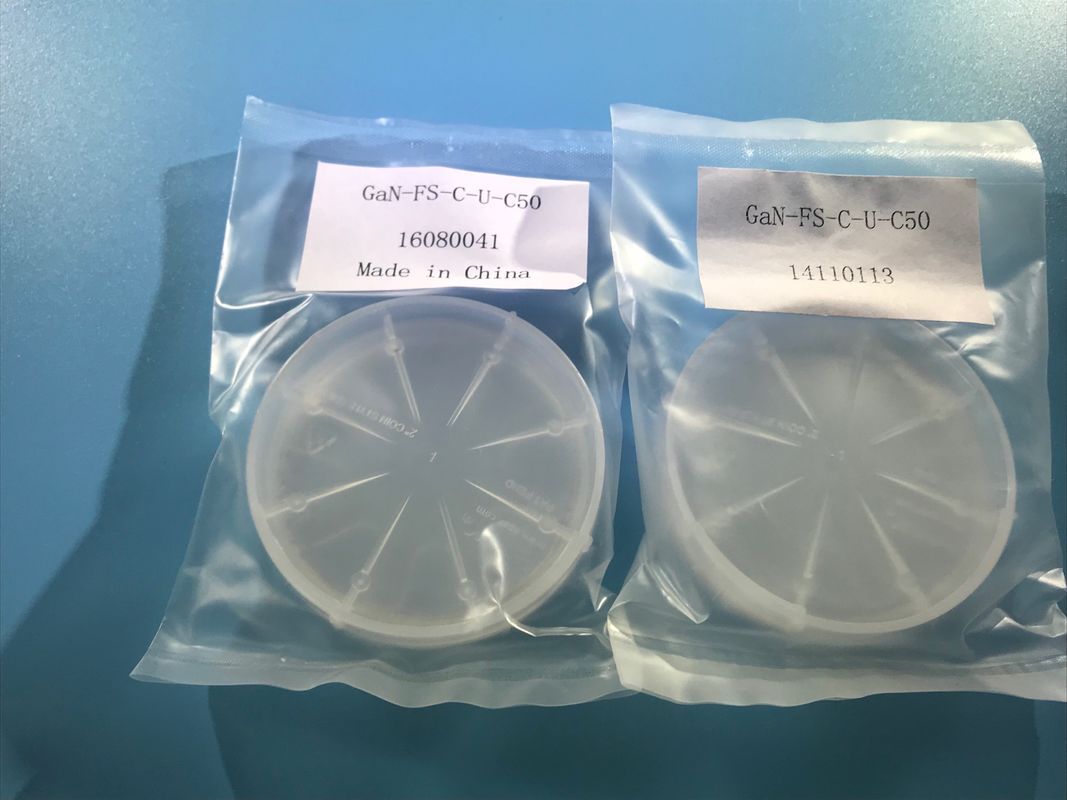

| Chi tiết bao bì: | trường hợp wafer duy nhất bằng gói chân không |
| Điều khoản thanh toán: | T/T |
Mô hình nền GaN 2 inch,GaN wafer cho LeD,GaN wafer Gallium Nitride bán dẫn cho ld,GaN template,Mocvd GaN wafer,GaN substrate tự do theo kích thước tùy chỉnh,GaN wafer kích thước nhỏ cho LED,mocvd Gallium Nitride wafer 10x10mm,5x5mm, 10x5mm GaN wafer, Không cực tự động GaN Substrate ((a-plane và m-plane)
III - Nitride 2 INCH Free Standing GaN Wafer cho thiết bị hiển thị năng lượng chiếu laser
Đặc điểm của GaN Wafer
Gallium Nitride là một loại chất bán dẫn hợp chất có khoảng cách rộng.
một chất lượng cao single-crystal nền. Nó được thực hiện với phương pháp HVPE ban đầu và công nghệ xử lý wafer, mà đã được phát triển ban đầu trong 10+ năm ở Trung Quốc.Các đặc điểm là tinh thể cao, đồng nhất tốt, và chất lượng bề mặt vượt trội.phát triển đã tiến triển cho các ứng dụng thiết bị điện tử điện và tần số cao.
Phạm vi cấm (phát ra và hấp thụ ánh sáng) bao gồm tia cực tím, ánh sáng nhìn thấy và hồng ngoại.
Thông số kỹ thuật của các chất nền GaN đứng tự do 2 inch
| loại n | loại p | Phân cách nhiệt | |
|---|---|---|---|
| n [cm-3] | lên đến 1019 | - | - |
| p [cm-3] | - | lên đến 1018 | - |
| p [cm-3] | 10-3- 10-2 | 102- 103 | 109- 1012 |
| 1⁄4 [cm2/Vs] | lên đến 150 | - | - |
| Sự thay đổi tổng độ dày (TTV) /μm | <40 | <40 | <40 |
| Vàng/μm | <10 | <10 | <10 |
| FWHM [arcsec] của đường cong lắc tia X, bề mặt sẵn sàng epi, ở khe 100 μm x 100 μm | <20 | ||
| Mật độ trật tự [cm]-2] | <105 | ||
| Nhầm hướng / mức độ | Theo yêu cầu | ||
| Xét bề mặt | Như cắt / mài Xét gọn gàng Được đánh bóng quang học (RMS < 3 nm) Chuẩn bị Epi (RMS < 0,5 nm) |
||
Ưu điểm của đặc tả này
| Độ cong nhỏ hơn | Ít trật tự | Thêm nhiều chất vận chuyển điện | |
| Máy laser | Lợi nhuận cao hơn | Điện áp ngưỡng thấp hơn | Sức mạnh cao hơn |
| Đèn LED | Hiệu quả tốt hơn (IQE) | ||
| Transistor | Dòng chảy rò rỉ thấp hơn | Po cao hơn | |
Ứng dụng:
GaN có thể được sử dụng trong nhiều lĩnh vực như màn hình LED, phát hiện và hình ảnh năng lượng cao,
Màn hình chiếu laser, thiết bị điện, vv.
Về nhà máy OEM của chúng tôi
Tầm nhìn doanh nghiệp Factroy của chúng tôi
chúng tôi sẽ cung cấp chất lượng cao GaN nền và công nghệ ứng dụng cho ngành công nghiệp với nhà máy của chúng tôi.
GaN vật liệu chất lượng cao là yếu tố hạn chế cho việc áp dụng III-nitrid, ví dụ như tuổi thọ dài
và LD ổn định cao, công suất cao và thiết bị vi sóng đáng tin cậy cao, độ sáng cao
và hiệu quả cao, tiết kiệm năng lượng LED.
-FAQ
Q: Bạn có thể cung cấp hậu cần và chi phí?
(1) Chúng tôi chấp nhận DHL, Fedex, TNT, UPS, EMS, SF v.v.
(2) Nếu bạn có số điện thoại nhanh của riêng bạn, thì thật tuyệt.
Nếu không, chúng tôi có thể giúp bạn giao hàng.
Q: Thời gian giao hàng là bao lâu?
(1) Đối với các sản phẩm tiêu chuẩn như wafer 2 inch 0,33mm.
Đối với hàng tồn kho: giao hàng là 5 ngày làm việc sau khi đặt hàng.
Đối với các sản phẩm tùy chỉnh: giao hàng là 2 hoặc 4 tuần làm việc sau khi đặt hàng.
Hỏi: Làm thế nào để thanh toán?
100% T/T, Paypal, West Union, MoneyGram, thanh toán an toàn và đảm bảo thương mại.
Q: MOQ là bao nhiêu?
(1) Đối với hàng tồn kho, MOQ là 5pcs.
(2) Đối với các sản phẩm tùy chỉnh, MOQ là 5pcs-10pcs.
Nó phụ thuộc vào số lượng và kỹ thuật.
Q: Bạn có báo cáo kiểm tra vật liệu không?
Chúng tôi có thể cung cấp báo cáo ROHS và đạt báo cáo cho các sản phẩm của chúng tôi.
Gói
