8 inch GaN-on-Si Epitaxy Wafer 110 111 110 N loại P tùy chỉnh bán dẫn RF LED
Thông tin chi tiết sản phẩm:
| Place of Origin: | China |
| Hàng hiệu: | ZMSH |
| Model Number: | GaN-on-Si Wafer |
Thanh toán:
| Thời gian giao hàng: | 2-4 tuần |
|---|---|
| Điều khoản thanh toán: | T/T |
|
Thông tin chi tiết |
|||
| Xét bóng: | DSP SSP | Nồng độ doping: | Nồng độ của nguyên tố doping 1 × 10^16 - 1 × 10^18 Cm^-3 |
|---|---|---|---|
| Mật độ khiếm khuyết: | ≤ 500 Cm2 | Điều kiện bảo quản: | Môi trường lưu trữ cho wafer Nhiệt độ 20-25°C, Độ ẩm ≤60% |
| tính cơ động: | 1200~2000 | Độ dày: | 350 + 10um |
| độ phẳng: | Độ phẳng của bề mặt wafer ≤0,5 μm | Chiều kính: | 2-8inch |
| Làm nổi bật: | 8 inch GaN-on-Si Epitaxy Wafer,111 GaN-on-Si Epitaxy Wafer,110 GaN-on-Si Epitaxy Wafer |
||
Mô tả sản phẩm
8 inch GaN-on-Si Epitaxy Wafer 110 111 110 N-type P-type tùy chỉnh bán dẫn RF LED
Mô tả của GaN-on-Si Wafers:
GaN-on-Si MMIC và Si CMOS wafer đường kính 8 inch (trên, bên trái) được tích hợp 3D ở quy mô wafer.Các chất nền Si của silicon trên wafer cách điện được loại bỏ hoàn toàn bằng cách nghiền và chọn lọc khắc ẩm để dừng lại tại oxit chôn (BOX)Các đường viền phía sau CMOS và phía trên của mạch GaN được khắc riêng biệt và kết nối với kim loại trên.Sự tích hợp dọc giảm thiểu kích thước chip và giảm khoảng cách kết nối để giảm mất mát và trì hoãnNgoài cách tiếp cận liên kết oxit-oxit, công việc đang được tiến hành để mở rộng khả năng của cách tiếp cận tích hợp 3D bằng cách sử dụng kết nối liên kết lai,cho phép kết nối điện trực tiếp giữa hai wafer mà không có đường dẫn riêng biệt với mạch GaN và CMOS.
Tính chất của GaN-on-Si Wafers:
Đồng nhất cao
Dòng chảy rò rỉ thấp
Nhiệt độ hoạt động cao hơn
Đặc điểm 2DEG tuyệt vời
Điện áp ngắt cao (600V-1200V)
Kháng bật thấp hơn
Tần số chuyển đổi cao hơn
Tần số hoạt động cao hơn (lên đến 18GHz)
Quy trình tương thích CMOS cho GaN-on-Si MMIC
Sử dụng chất nền Si đường kính 200 mm và các công cụ CMOS làm giảm chi phí và tăng năng suất
Tích hợp 3D GaN MMICs với CMOS để tăng cường chức năng với kích thước, trọng lượng và lợi ích năng lượng được cải thiện
Hình thức của GaN-on-Si Wafers:
| Đề mục | Gallium Nitride trên Silicon wafer, GaN trên Silicon wafer |
| GaN phim mỏng | 0.5μm ± 0,1 μm |
| Định hướng GaN | C-plane (0001) |
| G-face | < 1nm, như trưởng thành, sẵn sàng cho EPI |
| N-face | Loại P/B doped |
| Độ cực | G-face |
| Loại dẫn điện | Không dùng thuốc/loại N |
| Mật độ lỗi vĩ mô | < 5cm^2 |
| Chất nền wafer silicon | |
| Định hướng | <100> |
| Loại dẫn điện | N-type/P-doped hoặc P-type/B-doped |
| Kích thước: | 10 x 10 x 0.5mm 2 inch 4 inch 6 inch 8 inch |
| Kháng chất | 1-5 ohm-cm, 0-10 ohm-cm, < 0,005 ohm-cm hoặc khác |

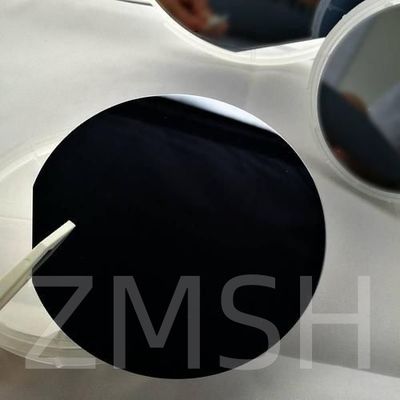

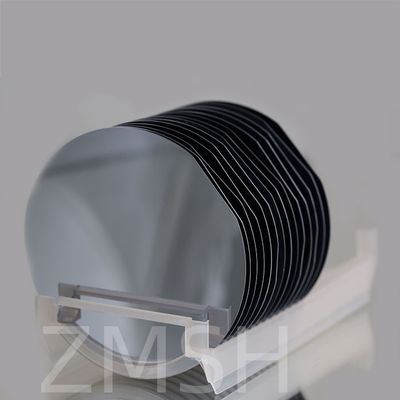

Bức ảnh vật lý của GaN-on-Si Wafers:
Ứng dụng của GaN-on-Si Wafers:
1Đèn: GaN-on-Si chất nền được sử dụng trong sản xuất cao độ sáng phát quang (LED) cho các ứng dụng khác nhau như ánh sáng chung, ánh sáng ô tô,Đèn nền cho màn hình hiển thị, và nhiều hơn nữa. GaN LED là hiệu quả năng lượng và lâu dài.
2Điện tử điện: Các chất nền GaN-on-Si được sử dụng trong sản xuất các thiết bị điện tử điện như transistor di động điện tử cao (HEMT) và diode Schottky.Các thiết bị này được sử dụng trong nguồn cung cấp điện, biến tần và biến tần do hiệu quả cao và tốc độ chuyển đổi nhanh.
3Truyền thông không dây: GaN-on-Si chất nền được sử dụng trong sự phát triển của tần số cao và công suất cao RF thiết bị cho hệ thống truyền thông không dây như hệ thống radar, truyền thông vệ tinh,và trạm cơ sởCác thiết bị RF GaN cung cấp mật độ và hiệu quả năng lượng cao.
4. Ô tô: GaN-on-Si chất nền đang ngày càng được sử dụng trong ngành công nghiệp ô tô cho các ứng dụng như bộ sạc trên xe, bộ chuyển đổi DC-DC và động cơ do mật độ điện năng cao của chúng,hiệu quả, và đáng tin cậy.
5Năng lượng mặt trời: GaN-on-Si chất nền có thể được sử dụng trong sản xuất pin mặt trời,nơi hiệu suất cao và khả năng chống tổn thương bức xạ có thể có lợi cho các ứng dụng không gian và quang điện tập trung.
6Các cảm biến: Các chất nền GaN-on-Si có thể được sử dụng trong việc phát triển các cảm biến cho các ứng dụng khác nhau, bao gồm cảm biến khí, cảm biến tia cực tím và cảm biến áp suất,do độ nhạy cao và ổn định của chúng.
7. Y sinh: Các chất nền GaN-on-Si có ứng dụng tiềm năng trong các thiết bị y sinh để cảm biến, hình ảnh và điều trị do khả năng tương thích sinh học, ổn định,và khả năng hoạt động trong môi trường khắc nghiệt.
8Điện tử tiêu dùng: Các chất nền GaN-on-Si được sử dụng trong các thiết bị điện tử tiêu dùng cho các ứng dụng khác nhau như sạc không dây, bộ điều hợp điện,và mạch tần số cao do hiệu quả cao và kích thước nhỏ gọn của chúng.

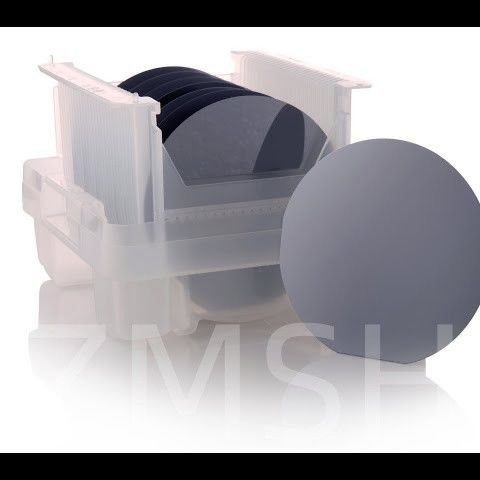

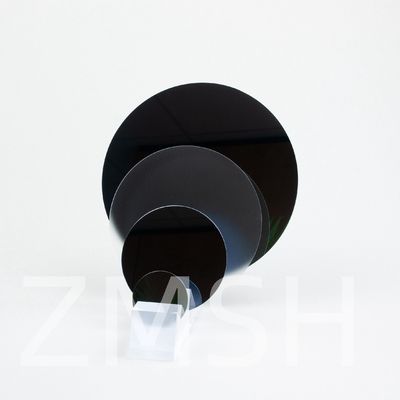

Hình ảnh ứng dụng của GaN-on-Si Wafers:
FAQ:
1.Q: Quá trình của GaN trên silic là gì?
A: Công nghệ xếp chồng 3D. Sau khi tách, miếng wafer hiến tặng silicon chia dọc theo một mặt phẳng tinh thể suy yếu và do đó để lại một lớp mỏng vật liệu kênh silicon trên miếng wafer GaN.Kênh silicon này sau đó được xử lý thành các bóng bán dẫn PMOS silicon trên wafer GaN.
2.Q:Lợi thế của gallium nitride so với silicon là gì?
A: Gallium nitride (GaN) là một chất bán dẫn cực kỳ cứng, ổn định về mặt cơ học, nhị phân III / V. Với độ bền phá vỡ cao hơn, tốc độ chuyển đổi nhanh hơn,dẫn nhiệt cao hơn và kháng điện thấp hơn, các thiết bị điện dựa trên GaN vượt trội đáng kể so với các thiết bị dựa trên silicon.
Đề xuất sản phẩm:
1.2inch 4inch 6inch 8inch 12inch Si wafer Silicon wafer polishing Undoped P type N type bán dẫn
2.2 inch 4 inch đứng tự do GaN Gallium Nitride Wafer
