5x5 / 10x10 Mm Gallium Nitride wafer HVPE Mẫu đứng miễn phí

5x5 / 10x10 Mm Gallium Nitride wafer HVPE Mẫu đứng miễn phí

Thông tin chi tiết sản phẩm:

Nguồn gốc: Trung Quốc
Hàng hiệu: zmkj
Số mô hình: GaN-FS-CU-C50-SSP

Thanh toán:

Số lượng đặt hàng tối thiểu: 10pcs
Giá bán: 1200~2500usd/pc
chi tiết đóng gói: trường hợp wafer duy nhất bằng gói chân không
Thời gian giao hàng: 1-5 tuần
Điều khoản thanh toán: T/T
Khả năng cung cấp: 50 cái mỗi tháng
Giá tốt nhất Nói Chuyện Ngay

Thông tin chi tiết

Vật liệu: GaN tinh thể đơn Kích thước: 10x10/5x5/20x20mm
Độ dày: 0,35mm Loại: Loại N
Ứng dụng: thiết bị bán dẫn
Làm nổi bật:

wafer gan

,

wafer phosphium

Mô tả sản phẩm

Mô hình nền GaN 2 inch,GaN wafer cho LeD,Gallum Nitride Wafer bán dẫn cho ld,GaN template,Mocvd GaN Wafer,GaN Substrate đứng tự do theo kích thước tùy chỉnh,GaN wafer kích thước nhỏ cho LED,mocvd Gallium Nitride wafer 10x10mm, 5x5mm, 10x5mm GaN wafer, Không cực tự động GaN Substrate ((a-plane và m-plane)



Đặc điểm của GaN Wafer

Sản phẩm Các chất nền gallium nitride (GaN)
Mô tả sản phẩm:

Saphire GaN mẫu được trình bày Epitxial hydride pha hơi epitaxy (HVPE) phương pháp.

axit được tạo ra bởi phản ứng GaCl, lần lượt được phản ứng với amoniac để tạo ra chất nóng chảy gallium nitride.Mẫu GaN epitaxial là một cách hiệu quả về chi phí để thay thế chất nền tinh thể đơn gallium nitride.

Các thông số kỹ thuật:
Kích thước 2 "tròn; 50mm ± 2mm
Định vị sản phẩm Trục C <0001> ± 1.0.
Loại dẫn điện Loại N & loại P
Kháng chất R < 0,5 Ohm-cm
Điều trị bề mặt (Ga face) AS trưởng thành
RMS < 1nm
diện tích bề mặt có sẵn > 90%
Thông số kỹ thuật:



Phim epitaxial GaN (C Plane), loại N, 2 "* 30 micron, sapphire;

GaN epitaxial film (C Plane), loại N, 2 "* 5 micron sapphire;

GaN epitaxial film (R Plane), loại N, 2 "* 5 micron sapphire;

GaN epitaxial film (M Plane), loại N, 2 "* 5 micron sapphire.

Bộ phim AL2O3 + GaN (Si loại N doped); Bộ phim AL2O3 + GaN (Mg loại P doped)

Lưu ý: theo nhu cầu của khách hàng, định hướng và kích thước nút cắm đặc biệt.

Bao bì tiêu chuẩn: 1000 phòng sạch, 100 túi sạch hoặc bao bì hộp đơn


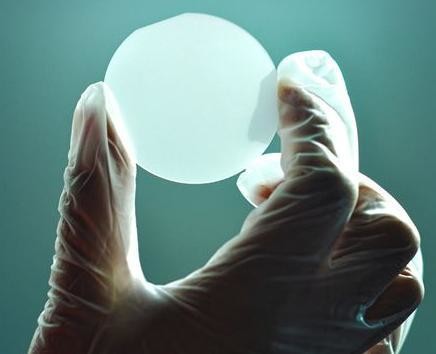

5x5 / 10x10 Mm Gallium Nitride wafer HVPE Mẫu đứng miễn phí 0



Ứng dụng

GaN có thể được sử dụng trong nhiều lĩnh vực như màn hình LED, phát hiện và hình ảnh năng lượng cao,
Màn hình chiếu laser, thiết bị điện, vv.

  • Màn hình chiếu laser, thiết bị điện, vv.
  • Lưu trữ ngày
  • Ánh sáng tiết kiệm năng lượng
  • Hiển thị fla đầy màu
  • Các thiết bị chiếu laser
  • Thiết bị điện tử hiệu quả cao
  • Thiết bị vi sóng tần số cao
  • Khám phá và hình dung năng lượng cao
  • Năng lượng mới hoặc công nghệ hydro
  • Môi trường Phát hiện và y học sinh học
  • Phạm vi terahertz của nguồn ánh sáng


5x5 / 10x10 Mm Gallium Nitride wafer HVPE Mẫu đứng miễn phí 1

Thông số kỹ thuật:

  Các chất phụ GaN không cực tự đứng ((a-plane và m-plane)
Điểm GaN-FS-a GaN-FS-m
Kích thước 5.0mm × 5,5mm
5.0mm × 10.0mm
5.0mm × 20.0mm
Kích thước tùy chỉnh
Độ dày 350 ± 25 μm
Định hướng a-plane ± 1° m-plane ± 1°
TTV ≤ 15 μm
BOW ≤ 20 μm
Loại dẫn Loại N
Kháng điện ((300K) < 0,5 Ω·cm
Mật độ trật tự Ít hơn 5x106cm-2
Vùng bề mặt có thể sử dụng > 90%
Làm bóng Bề mặt phía trước: Ra < 0,2nm.
Bề mặt phía sau: Đất mịn
Gói Được đóng gói trong một môi trường phòng sạch lớp 100, trong các thùng chứa wafer đơn, dưới bầu không khí nitơ.










Câu hỏi và câu trả lời



Hỏi:GaN wafer là gì?

A:AGaN waferGallium nitride wafer là một chất nền mỏng, phẳng được làm từ gallium nitride, một vật liệu bán dẫn băng tần rộng được sử dụng rộng rãi trong điện tử hiệu suất cao.GaN wafers là nền tảng để sản xuất các thiết bị điện tử, đặc biệt là cho các ứng dụng đòi hỏi công suất cao, tần số cao và hiệu quả cao.và đèn LED.





Hỏi:Tại sao GaN tốt hơn silic?

A:GaN (gallium nitride) tốt hơn silic trong nhiều ứng dụng hiệu suất cao do tính chấtbăng tần rộng(3,4 eV so với 1,1 eV của silicon), cho phép các thiết bị GaN hoạt động ởđiện áp cao hơn,nhiệt độ, vàtần số. GaN'shiệu quả caodẫn đếnsản xuất nhiệt thấp hơngiảm mất năng lượng, làm cho nó lý tưởng cho điện tử công suất,hệ thống sạc nhanh, vàỨng dụng tần số caoNgoài ra, GaN códẫn nhiệt tốt hơnKết quả là, các thiết bị dựa trên GaN nhỏ gọn hơn, tiết kiệm năng lượng và đáng tin cậy hơn so với các đối tác silicon của chúng.





5x5 / 10x10 Mm Gallium Nitride wafer HVPE Mẫu đứng miễn phí 2











Từ khóa:#GaN #GalliumNitride #PowerElectronics #HighPerformance #Efficiency #LED #LaserProjection #EnergyEfficientLighting #HighFrequencyDevices #NonPolarGaN #FreestandingGaN #GaNSubstrates #MOCVD
