Silicon carbide wafer
Created with Pixso.

Vỏ Silicon Carbide tinh khiết cao

Vỏ Silicon Carbide tinh khiết cao

Tên thương hiệu: ZMKJ
Số mẫu: Độ tinh khiết cao 4 inch
MOQ: 1pcs
giá bán: 1000-2000usd/pcs by FOB
Chi tiết bao bì: gói wafer đơn trong phòng vệ sinh 100 lớp
Điều khoản thanh toán: T/T, Western Union, MoneyGram
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Vật liệu:
Loại tinh thể đơn 4H có độ tinh khiết cao SiC
Cấp:
Giả / nghiên cứu / Cấp sản xuất
dày:
500um
bề mặt:
CMP/MP
Ứng dụng:
thiết bị 5G
Đường kính:
100±0.3mm
Khả năng cung cấp:
1-50 chiếc / tháng
Làm nổi bật:

chất nền silicon carbide

,

wafer sic

Mô tả sản phẩm

Độ tinh khiết cao 4H-N 4inch 6inch đường kính 150mm silicon carbide single crystal (sic) substrates wafers, sic crystal ingotsCác chất nền bán dẫn sic,Silicon Carbide crystal Wafer/Wafer silic cắt theo yêu cầu



Màn hình Silicon Carbide tinh khiết cao Prime / Dummy / Ultra Grade 4H-Semi SiC Wafers cho thiết bị 5G

Về Silicon Carbide (SiC) Crystal

Silicon carbide (SiC), còn được gọi là carborundum, là một chất bán dẫn có chứa silic và carbon với công thức hóa học SiC.SiC được sử dụng trong các thiết bị điện tử bán dẫn hoạt động ở nhiệt độ cao hoặc điện áp cao, hoặc cả hai. SiC cũng là một trong những thành phần LED quan trọng, nó là một chất nền phổ biến cho các thiết bị GaN phát triển, và nó cũng phục vụ như một chất phân tán nhiệt trong đèn LED công suất cao.

Các đặc tính của tinh thể đơn 4H-SiC

  • Các thông số lưới: a=3.073Å c=10.053Å
  • Chuỗi xếp chồng: ABCB
  • Độ cứng Mohs: ≈9.2
  • Mật độ: 3,21 g/cm3
  • Tỷ lệ mở rộng nhiệt: 4-5 × 10-6 / K
  • Chỉ số khúc xạ: không= 2,61 ne= 2.66
  • Hằng số dielectric: 9.6
  • Độ dẫn nhiệt: a ~ 4.2 W/cm·K@298K
  • (N-type, 0,02 ohm.cm) c ~ 3,7 W/cm·K@298K
  • Độ dẫn nhiệt: a~4.9 W/cm·K@298K
  • (Hàn cách nhiệt) c ~ 3.9 W/cm·K@298K
  • Khoảng cách băng tần: 3,23 eV Khoảng cách băng tần: 3,02 eV
  • Điện trường phá vỡ: 3-5×10 6V/m
  • Tốc độ chuyển động bão hòa: 2,0 × 105m /

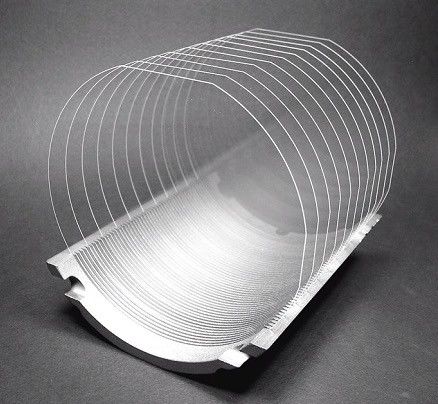

Vỏ Silicon Carbide tinh khiết cao 0

Độ tinh khiết cao đường kính 4 inch Silicon Carbide (SiC) Thông số kỹ thuật chất nền



4 inch Diameter Độ tinh khiết cao 4H Silicon Carbide Substrate Specifications

Tài sản nền tảng

Lớp sản xuất

Bằng nghiên cứu

Mức độ giả

Chiều kính

100.0 mm+0.0/-0,5 mm

Định hướng bề mặt

{0001} ± 0,2°

Định hướng phẳng chính

<11-20> ± 5,0 ̊

Định hướng phẳng thứ cấp

90.0 ̊ CW từ chính ± 5.0 ̊, silicon hướng lên

Độ dài phẳng chính

32.5 mm ±2.0 mm

Chiều dài phẳng thứ cấp

18.0 mm ±2.0 mm

Biên cạnh wafer

Chamfer

Mật độ ống vi

≤ 5 micropipes/cm2

10 vi ống/cm2

≤50vi ống/cm2

Các khu vực đa kiểu bằng ánh sáng cường độ cao

Không được phép

10% diện tích

Kháng chất

1E5Ω·cm

(diện tích 75%)≥1E5Ω·cm

Độ dày

3500,0 μm ± 25,0 μmhoặc 5000,0 μm ± 25,0 μm

TTV

10μm

15 μm

Quỳ xuống(giá trị tuyệt đối)

25 μm

30 μm

Warp.

45μm

Xét bề mặt

Sơn sơn hai mặt, Si Face CMP(sơn hóa học)

Độ thô bề mặt

CMP Si Face Ra≤0,5 nm

N/A

Nứt do ánh sáng cường độ cao

Không được phép

Các chip/những vết nhăn bên cạnh bằng ánh sáng khuếch tán

Không được phép

Qty.2<1.0 mm chiều rộng và chiều sâu

Qty.2<1.0 mm chiều rộng và chiều sâu

Tổng diện tích sử dụng

≥ 90%

≥ 80%

N/A

* Các thông số kỹ thuật khác có thể được tùy chỉnh theo khách hàngCác yêu cầu



6 inch Độ tinh khiết cao phân cách nhiệt 4H-SiC Substrate Thông số kỹ thuật

Tài sản

U ((Ultra) Grade

P(Sản xuất)Thể loại

R(Nghiên cứu)Thể loại

D(Đồ ngốc.)Thể loại

Chiều kính

1500,0 mm±0,25 mm

Định hướng bề mặt

{0001} ± 0,2°

Định hướng phẳng chính

< 11-20> ± 5,0 ̊

Định hướng phẳng thứ cấp

N/A

Độ dài phẳng chính

47.5 mm ± 1,5 mm

Chiều dài phẳng thứ cấp

Không có

Biên cạnh wafer

Chamfer

Mật độ ống vi

≤1 /cm2

≤ 5 /cm2

≤10 /cm2

≤ 50 /cm2

Khu vực đa kiểu bằng ánh sáng cường độ cao

Không có

≤ 10%

Kháng chất

≥1E7 Ω·cm

(diện tích 75%)≥1E7 Ω·cm

Độ dày

350.0 μm ± 25,0 μm hoặc 500,0 μm ± 25,0 μm

TTV

10 μm

Bow ((Giá trị tuyệt đối)

40 μm

Warp.

60 μm

Xét bề mặt

Mặt C: được đánh bóng quang học, mặt Si: CMP

Độ thô ((10)μm×10μm)

CMP Si-face Ra<0.5 nm

N/A

Nứt do ánh sáng cường độ cao

Không có

Các con chip/những vết nhăn bằng ánh sáng phân tán

Không có

Qty≤2, chiều dài và chiều rộng của mỗi<1mm

Khu vực có hiệu quả

≥ 90%

≥ 80%

N/A


* Giới hạn khiếm khuyết áp dụng cho toàn bộ bề mặt wafer ngoại trừ khu vực loại trừ cạnh.





Về các ứng dụng của chất nền SiC


CÁTALÓG CÁCH THƯƠNG




Loại 4H-N / SiC tinh khiết cao
2 inch 4H SiC wafer/ingots
3 inch 4H N-type SiC wafer
4 inch 4H SiC wafer/ingots
6 inch 4H SiC wafer/ingots



4H Phân cách nhiệt / Độ tinh khiết caoBánh SiC

2 inch 4H bán cách nhiệt SiC wafer
3 inch 4H bán cách nhiệt SiC wafer
4 inch 4H bán cách nhiệt SiC wafer
6 inch 4H bán cách nhiệt SiC wafer


6H N-type SiC wafer
2 inch 6H N-type SiC wafer/ingot


Kích thước tùy chỉnh cho 2-6 inch


Vỏ Silicon Carbide tinh khiết cao 1



Vỏ Silicon Carbide tinh khiết cao 2

SAle & Dịch vụ khách hàng

Mua vật liệu

Bộ phận mua sắm vật liệu chịu trách nhiệm thu thập tất cả các nguyên liệu thô cần thiết để sản xuất sản phẩm của bạn.bao gồm phân tích hóa học và vật lý luôn có sẵn.

Chất lượng

Trong và sau khi sản xuất hoặc gia công sản phẩm của bạn, bộ phận kiểm soát chất lượng tham gia để đảm bảo rằng tất cả các vật liệu và độ khoan dung đáp ứng hoặc vượt quá thông số kỹ thuật của bạn.



Dịch vụ

Chúng tôi tự hào có nhân viên kỹ thuật bán hàng với hơn 5 năm kinh nghiệm trong ngành công nghiệp bán dẫn.Họ được đào tạo để trả lời các câu hỏi kỹ thuật cũng như cung cấp báo giá kịp thời cho nhu cầu của bạn.

Chúng tôi ở bên cạnh bạn bất cứ khi nào bạn gặp vấn đề, và giải quyết nó trong 10 giờ.
