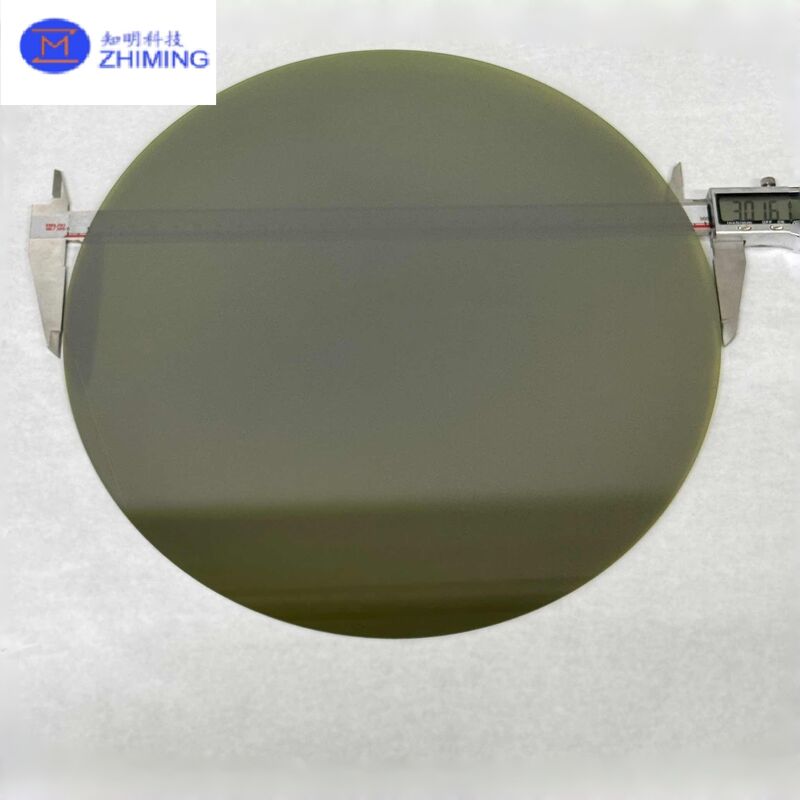

Các wafer Silicon Carbide (SiC) 12 inch đại diện cho thế hệ tiếp theo của nền bán dẫn băng tần rộng,được thiết kế để hỗ trợ sản xuất quy mô lớn các thiết bị điện tử công suất caoSo với các wafer SiC 6 inch và 8 inch thông thường, định dạng 12 inch làm tăng đáng kể diện tích chip có thể sử dụng cho mỗi wafer, cải thiện hiệu quả sản xuất,và cung cấp tiềm năng mạnh mẽ để giảm chi phí dài hạn.
Silicon carbide là một vật liệu bán dẫn băng tần rộng có cường độ trường điện phân hủy cao, độ dẫn nhiệt tuyệt vời, tốc độ trôi electron bão hòa cao,và ổn định nhiệt xuất sắcCác tính chất này làm cho các tấm SiC 12 inch trở thành nền tảng lý tưởng cho các ứng dụng điện áp cao, công suất cao và nhiệt độ cao.
Vật liệu: Silicon Carbide đơn tinh thể (SiC)
Polytyp: 4H-SiC (tiêu chuẩn cho các thiết bị điện)
Loại dẫn điện:
Loại N (Nitrogen doped)
Phân cách nhiệt (có thể tùy chỉnh)
Sự phát triển của các tinh thể đơn SiC 12 inch đòi hỏi phải kiểm soát cao độ độ gradient nhiệt độ, phân phối căng thẳng và kết hợp tạp chất.Công nghệ tăng trưởng tinh thể PVT được cải tiến (Phân chuyển hơi nước vật lý) thường được sử dụng để đạt được đường kính lớn, các viên SiC có khiếm khuyết thấp.
Sản xuất các tấm SiC 12 inch bao gồm một loạt các quy trình chính xác cao:
Sự phát triển tinh thể đơn đường kính lớn
Định hướng tinh thể và cắt kẽm
Sơn chính xác và mỏng wafer
Đánh bóng một mặt hoặc hai mặt
Làm sạch tiên tiến và kiểm tra toàn diện
Mỗi bước được kiểm soát chặt chẽ để đảm bảo tính phẳng tuyệt vời, độ dày đồng nhất và chất lượng bề mặt.
Lượng sản xuất thiết bị cao hơn trên mỗi wafer: Kích thước wafer lớn hơn cho phép nhiều chip hơn mỗi lần chạy
Tăng hiệu quả sản xuất: Tối ưu hóa cho các nhà máy thế hệ tiếp theo
Khả năng giảm chi phí: Chi phí thấp hơn cho mỗi thiết bị trong sản xuất khối lượng lớn
Hiệu suất nhiệt và điện cao hơn: Lý tưởng cho các điều kiện vận hành khắc nghiệt
Khả năng tương thích quá trình mạnh: Thích hợp cho việc chế tạo các thiết bị điện SiC thông thường
Xe điện (SiC MOSFET, SiC Schottky diode)
Máy sạc trên máy bay (OBC) và biến tần kéo
Cơ sở hạ tầng sạc nhanh và các mô-đun điện
Máy biến đổi năng lượng mặt trời và hệ thống lưu trữ năng lượng
Các động cơ công nghiệp và hệ thống đường sắt
Điện tử công suất cao cấp và ứng dụng quốc phòng
| Điểm | Loại NMức sản xuất (P) | Loại NNhóm giả (D) | Loại SIMức sản xuất (P) |
|---|---|---|---|
| Polytyp | 4h | 4h | 4h |
| Loại doping | Loại N | Loại N | / |
| Chiều kính | 300 ± 0,5 mm | 300 ± 0,5 mm | 300 ± 0,5 mm |
| Độ dày | Màu xanh lá cây: 600 ± 100 μm / Trắng trong suốt: 700 ± 100 μm | Màu xanh lá cây: 600 ± 100 μm / Trắng trong suốt: 700 ± 100 μm | Màu xanh lá cây: 600 ± 100 μm / Trắng trong suốt: 700 ± 100 μm |
| Định hướng bề mặt (Off-cut) | 4° về phía<11-20>± 0,5° |
4° về phía<11-20>± 0,5° |
4° về phía<11-20>± 0,5° |
| Wafer ID / Primary Flat | Notch (bánh bánh tròn) | Notch (bánh bánh tròn) | Notch (bánh bánh tròn) |
| Độ sâu notch | 1.0 ️ 1,5 mm | 1.0 ️ 1,5 mm | 1.0 ️ 1,5 mm |
| TTV (sự thay đổi tổng độ dày) | ≤ 10 μm | NA | ≤ 10 μm |
| MPD (mật độ micropipe) | ≤ 5 ea/cm2 | NA | ≤ 5 ea/cm2 |
| Kháng chất | Khu vực đo:Trung tâm 8 inch | Khu vực đo:Trung tâm 8 inch | Khu vực đo:Trung tâm 8 inch |
| Điều trị bề mặt Si-face | CMP (Sử lý) | Sài xay | CMP (Sử lý) |
| Xử lý cạnh | Chamfer | Không có Chamfer | Chamfer |
| Chips cạnh (được phép) | Độ sâu chip < 0,5 mm | Độ sâu chip < 1,0 mm | Độ sâu chip < 0,5 mm |
| Nhãn laser | Đánh dấu bên C / Theo yêu cầu của khách hàng | Đánh dấu bên C / Theo yêu cầu của khách hàng | Đánh dấu bên C / Theo yêu cầu của khách hàng |
| Vùng đa kiểu (Ánh sáng phân cực) | Không có đa kiểu (khai trừ cạnh 3 mm) | Vùng đa hình < 5% (khai trừ cạnh 3 mm) | Không có đa kiểu (khai trừ cạnh 3 mm) |
| Rạn nứt (Ánh sáng cường độ cao) | Không có vết nứt (khai trừ cạnh 3 mm) | Không có vết nứt (khai trừ cạnh 3 mm) | Không có vết nứt (khai trừ cạnh 3 mm) |
Q1: Các tấm SiC 12 inch đã sẵn sàng để sản xuất hàng loạt chưa?
A: Các tấm SiC 12 inch hiện đang ở giai đoạn đầu của công nghiệp hóa và đang được các nhà sản xuất hàng đầu trên toàn thế giới tích cực đánh giá cho sản xuất thử nghiệm và số lượng lớn.
Q2: Những lợi thế của các wafer SiC 12 inch so với wafer 8 inch là gì?
A: Định dạng 12 inch làm tăng đáng kể sản lượng chip cho mỗi wafer, cải thiện hiệu suất sản xuất và cung cấp lợi thế chi phí dài hạn.
Q3: Các thông số kỹ thuật wafer có thể được tùy chỉnh không?
A: Vâng, các thông số như loại dẫn điện, độ dày, phương pháp đánh bóng và cấp độ kiểm tra có thể được tùy chỉnh.
