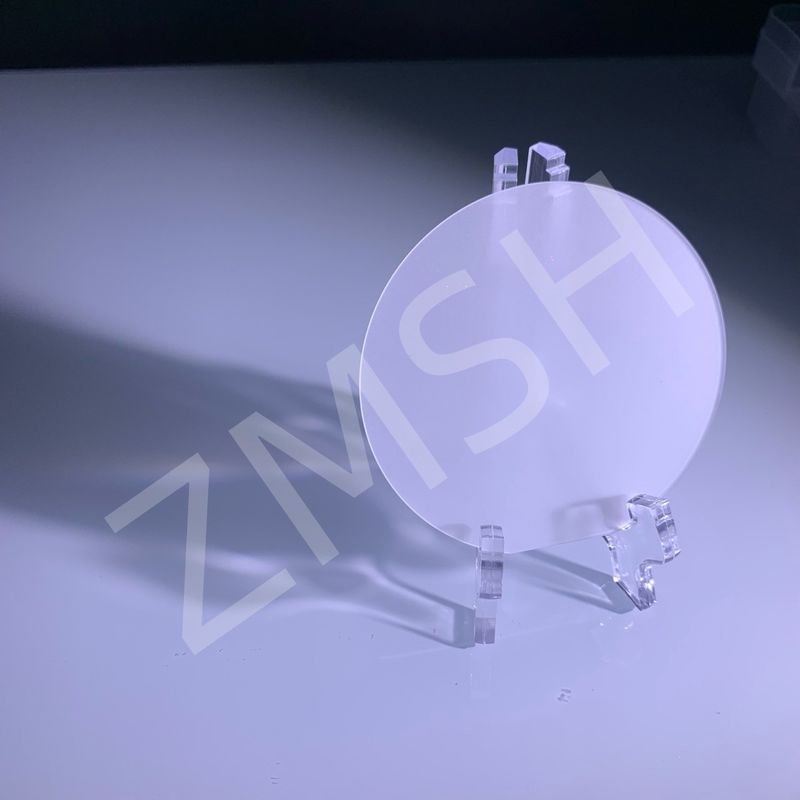

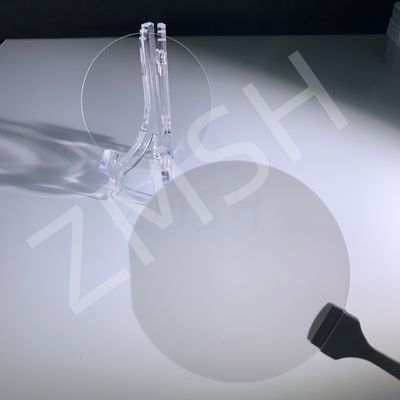

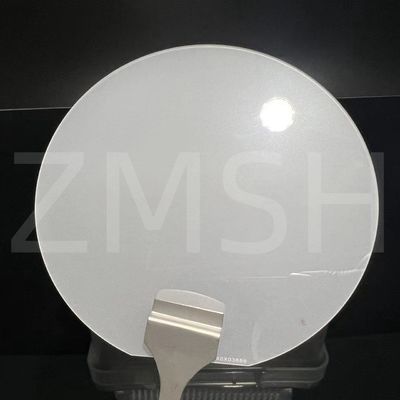

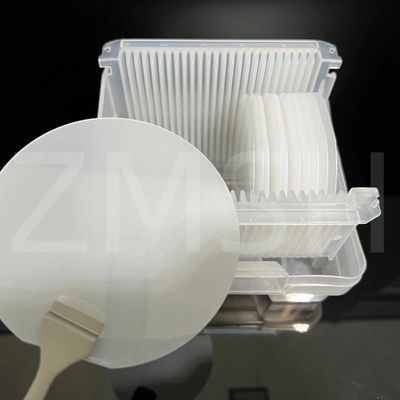

Sapphire Wafer 4 inch DSP SSP 0001 C Plane chấp nhận tùy chỉnh trục đơn tinh Al2O3

Sapphire wafer 4 inch DSP SSP (0001) C Plane Accept Custom Axis Monocrystal Al2O3

Mô tả sản phẩm:

Vỏ sapphire được tạo thành từ oxit nhôm (Al2O3), nơi ba nguyên tử oxy liên kết với hai nguyên tử nhôm trong một cấu trúc tương ứng.Nó thể hiện một cấu trúc tinh thể lưới sáu góc và thường có các mặt phẳng cắt như mặt phẳng A, C-plane, và R-plane. Do phạm vi độ minh bạch quang học rộng, wafer sapphire cho phép truyền ánh sáng từ gần cực tím (190nm) đến bước sóng hồng ngoại trung bình,làm cho nó lý tưởng cho các thành phần quang học, các thiết bị hồng ngoại, cửa sổ laser cường độ cao, và vật liệu mặt nạ.minh bạch tuyệt vờiNó là một vật liệu khó xử lý nhưng thường được sử dụng trong các thiết bị quang điện tử.

Chất lượng của đèn LED màu trắng / xanh cực sáng phụ thuộc vào chất lượng của các lớp epitaxial gallium nitride (GaN), từ đó,có liên quan chặt chẽ đến chất lượng xử lý bề mặt của miếng vải sapphire được sử dụngSự không phù hợp liên tục lưới giữa ván sapphire (một tinh thể Al2O3) C-plane và các bộ phim mỏng lắng đọng nhóm III-V và II-VI là tối thiểu.phù hợp với các yêu cầu nhiệt độ cao của các quy trình épitaxy GaNĐiều này làm cho wafer sapphire là vật liệu quan trọng để sản xuất đèn LED màu trắng / xanh dương / xanh lá cây.

Nhân vật

1Cấu trúc và thành phần của Wafer Sapphire
Sapphire wafer có cấu trúc tinh thể sáu góc với nhóm không gian R-3c, và đơn vị cấu trúc cơ bản của nó là AlO6 octahedron.,tạo thành một mạng lưới ba chiều rất đối xứng và ổn định.

2Tính chất quang học và điện tử của wafer Sapphire
Sapphire wafer là đặc tính quang học tuyệt vời làm cho nó một vật liệu lý tưởng cho các thành phần quang học.đặc biệt là trong phạm vi cực tím đến cận hồng ngoại (150nm đến 5500nm), với chỉ số khúc xạ khoảng 1.76Sự minh bạch rộng rãi này cho phép sapphire được sử dụng rộng rãi trong các dụng cụ quang học chính xác cao.

Về tính chất điện tử, wafer sapphire là một chất cách nhiệt với băng tần rộng khoảng 9,9 eV, làm cho nó vượt trội trong các thiết bị điện tử điện áp cao và tần số cao.Do cách điện cao và mất điện thấp, saphir thường được sử dụng như một vật liệu nền cho các thiết bị bán dẫn, đặc biệt là trong các transistor di động điện tử cao (HEMT) và các thiết bị dựa trên gallium nitride (GaN).

3. Các tính chất cơ học và nhiệt động lực
Sapphire wafer có độ cứng Mohs là 9, thứ hai chỉ sau kim cương, cho nó khả năng chống trầy xước và trầy xước.có khả năng chịu áp suất và va chạm caoWafer sapphire cũng thể hiện độ dẫn nhiệt rất cao khoảng 25 W / m · K, duy trì các tính chất vật lý và hóa học ổn định trong môi trường nhiệt độ cao.Với điểm nóng chảy cao 2054 °C và hệ số mở rộng nhiệt thấp (8.4 x 10^-6/K), wafer sapphire có thể duy trì sự ổn định kích thước trong các ứng dụng nhiệt độ cao.

Ứng dụng:

Các tấm wafer sapphire là vật liệu đa chức năng tuyệt vời được biết đến với khả năng chống nhiệt độ cao, dẫn nhiệt tốt, độ cứng cao, độ minh bạch hồng ngoại và độ ổn định hóa học.Chúng được sử dụng rộng rãi trong các ngành công nghiệp khác nhau, quốc phòng và các lĩnh vực nghiên cứu, chẳng hạn như cho cửa sổ hồng ngoại nhiệt độ cao.Wafers sapphire phục vụ như các chất nền tinh thể đơn linh hoạt và là chất nền ưa thích trong các ngành công nghiệp màu xanh, đèn diode phát sáng màu tím và trắng (LED) và đèn diode laser màu xanh (LD) (yêu cầu các tấm gallium nitride epitaxial trên nền sapphire).Chúng cũng rất quan trọng cho chất nền màng mỏng siêu dẫn.

Quá trình chế biến chất nền sapphire:

1. Tăng trưởng tinh thể: Sử dụng một lò tăng trưởng tinh thể để phát triển sapphire tinh thể đơn lớn và chất lượng cao.
2Định hướng: Đảm bảo tinh thể sapphire được đặt đúng trên máy cưa để xử lý tiếp theo.
3. Tấm cưa: Tạo các thanh sapphire từ tinh thể theo một cách cụ thể.
4. Sài: Sử dụng một máy nghiền hình trụ bên ngoài để sài chính xác đường kính bên ngoài của thanh sapphire.
5Kiểm tra chất lượng: Kiểm tra chất lượng của thanh sapphire và kiểm tra xem kích thước và định hướng sau khi khai thác có đáp ứng các thông số kỹ thuật của khách hàng không.
6. định hướng (một lần nữa): Đặt chính xác thanh sapphire trên máy cắt để cắt chính xác.
7- Cắt: Cắt thanh sapphire thành miếng mỏng.
8. đánh bóng: Loại bỏ thiệt hại cắt và cải thiện tính phẳng của miếng.
9Chăm: Cắt các cạnh wafer thành hình tròn để tăng cường sức mạnh cơ học và ngăn ngừa các khiếm khuyết do nồng độ căng thẳng.
10. Puffing: Tăng độ thô bề mặt của các wafer để đạt được độ chính xác epitaxial.
11. Làm sạch: Loại bỏ các chất gây ô nhiễm từ bề mặt wafer (ví dụ như các hạt bụi, kim loại, dư lượng hữu cơ).
12. Kiểm tra chất lượng (một lần nữa): Sử dụng thiết bị kiểm tra chính xác cao để đánh giá chất lượng wafer (chẳng, độ sạch bề mặt, v.v.) để đáp ứng yêu cầu của khách hàng.

Đề xuất sản phẩm:

1.8 inch 0.725 Dia100mm C Cơn đơn tinh thể Sapphire Wafer 1300mm 1500mm Độ dày

2.6 inch Sapphire Wafer định hướng 0001 Al2O3 Single Crystal quang minh

FAQ:

Q: Sapphire wafer là gì?
A: Sapphire wafers của Vritra Technologies

Sapphire tổng hợp là dạng tinh thể đơn của oxit nhôm (Al2O3). Nó thể hiện các tính chất vật lý và hóa học độc đáo như chống nhiệt độ cao, chống sốc nhiệt, độ bền cao,chống trầy xước, mất điện điện thấp và cách điện tốt.

Hỏi: Sự khác biệt giữa miếng saphir và miếng silicon là gì?
Đáp: Đèn LED là ứng dụng phổ biến nhất cho sapphire. Vật liệu này trong suốt và là một chất dẫn ánh sáng tuyệt vời.silicon không trong suốt và không cho phép chiết xuất ánh sáng hiệu quảVật liệu bán dẫn là lý tưởng cho đèn LED, tuy nhiên, bởi vì nó là cả giá rẻ và minh bạch.

Q: Sapphire trong bán dẫn là gì?
A: Các tấm vỏ sapphire được sử dụng để épitaxy các phim bán dẫn như Si, gallium nitride (GaN) và AlGaN, và để tạo mạch tích hợp.Các chất nền sapphire C-plane được sử dụng để tăng trưởng GaN và các hợp chất IIIV và IIVI khác khi sản xuất đèn LED và cho các ứng dụng phát hiện IR.
