Si wafer 4 inch CZ đánh bóng Dopant Arsenic ((As) Boron ((B)) Phosphorus ((Ph)) (100) bán dẫn
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | ZMSH |
Thanh toán:
| Thời gian giao hàng: | 2-4 tuần |
|---|---|
| Điều khoản thanh toán: | T/T |
|
Thông tin chi tiết |
|||
| Vật liệu: | silicon | Chiều kính: | 100mm |
|---|---|---|---|
| Tạp chất: | P/Boron hoặc N/As | điện trở suất: | 0,001-0,005 Ω .CM |
| Định hướng: | 100 | Hướng lát cắt: | ±0,5° |
| dung sai đường kính: | 100±0.3mm | Vị trí căn hộ chính: | <110>±1 |
| chiều dài phẳng chính: | 32,5±2,5mm | dung sai độ dày: | 500±20μm |
| Làm nổi bật: | 4 inch Si wafer,CZ Si wafer,Wafer Si bán dẫn |
||
Mô tả sản phẩm
Si wafer 4 inch CZ đánh bóng Dopant Arsenic ((As) Boron ((B)) Phosphorus ((Ph)) (100) bán dẫn
Mô tả Si Wafer:
Silicon wafer là một đĩa tròn rất mỏng được cắt từ silicon tinh khiết cao.sau đó nó được làm sạchCác wafer silic được làm từ silic tinh khiết cao và là vật liệu của các thiết bị bán dẫn.Những miếng này cũng có thể được chế tạo với một notch SEMI hoặc một hoặc hai phẳng SEMI.chúng tôi chuyên sản xuất các tấm silicon đánh bóng chất lượng cao cho các ứng dụng bán dẫn và điện tử.Các wafer silicon đánh bóng 100mm của chúng tôi cung cấp chất lượng hàng đầu vật liệu đơn tinh thể đơn tinh thể với sức đề kháng điện được kiểm soát chặt chẽ và đặc điểm kỹ thuật thay đổi độ dàySản phẩm này bao gồm các miếng silicon đường kính 100mm được cắt từ một thanh tinh thể duy nhất được trồng bằng phương pháp Czochralski (CZ).Chúng đã được đánh bóng một mặt hoặc đánh bóng hai mặt để đạt được sự đồng nhất độ dày đặc biệt, hiệu suất hạt, bề mặt vi thô, và thông số kỹ thuật phẳng.
Tính chất của Si Wafer:
1. Chất lượng cao nhất ️ Tất cả các tấm silicon là hoàn toàn mới, các tấm silicon nguyên chất ️ chúng chưa bao giờ được sử dụng hoặc tái sử dụng
2. Bề mặt Epi-Ready
3. Vật liệu đơn tinh thể Tất cả các miếng bánh được làm từ chất liệu silic monocrystalline cấp cao
4. vượt quá các tiêu chuẩn ngành công nghiệp Các tấm silicon 100mm của chúng tôi vượt quá các thông số kỹ thuật tiêu chuẩn SEMI và các tiêu chuẩn ngành công nghiệp
5. Ứng dụng đa năng Các tấm silicon 100mm của chúng tôi phù hợp với một loạt các ứng dụng, bao gồm sản xuất bán dẫn, nghiên cứu và phát triển, và mục đích giáo dục
6. Được các nhà lãnh đạo ngành công nghiệp tin tưởng
7. Kiểm soát chất lượng và kiểm tra Mỗi miếng wafer đều trải qua kiểm tra chất lượng và thử nghiệm toàn diện
8. Secure Packaging – Wafers are packaged in dedicated ultra-clean PP cassettes and double-bagged in antistatic bags under class 100 cleanroom conditions to protect the surface from particulate contamination
9Giá cả cạnh tranh WaferPro cung cấp giá cả cạnh tranh với giảm giá số lượng có sẵn
10Giấy chứng nhận phù hợp với mỗi đơn đặt hàng với thông số kỹ thuật chính xác của wafer.
Hình dạng của Si Wafer:
| Tên sản phẩm | 4 inch mịn wafer |
| Vật liệu | Silicon |
| Chiều kính | 100±0,2mm |
| Độ dày | 525±15um / theo yêu cầu |
| Loại/Dopant: | P/Boron hoặc N/As |
| Kháng chất | theo yêu cầu |
| Định hướng | <100> |
| Thể loại | Nhất/Trình độ thử nghiệm/Trình độ thử nghiệm |
| Tăng trưởng | CZ |
| Vị trí căn hộ chính | < 110> ± 1 |
| Độ dài phẳng chính | 32.5±2.5mm |
| Độ chấp nhận độ dày | 500±20μm |
| TTV | < 10μm |
| TIR | < 10m |
| Warp. | < 30μm |
| Quỳ xuống | < 30μm |
| Bề mặt trước | Làm bóng |
| Bề mặt sau | Sài xay |
| Ôxy hóa | Ôxy hóa ẩm |

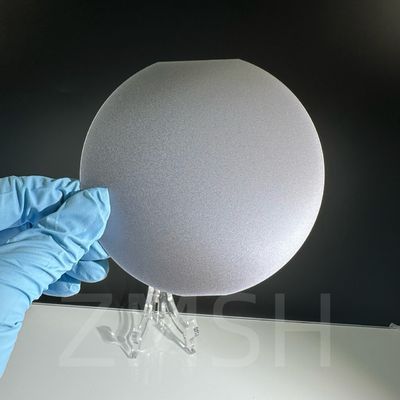

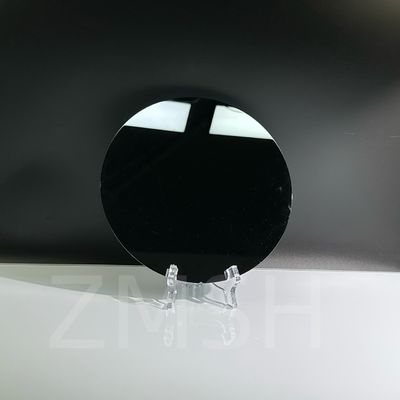

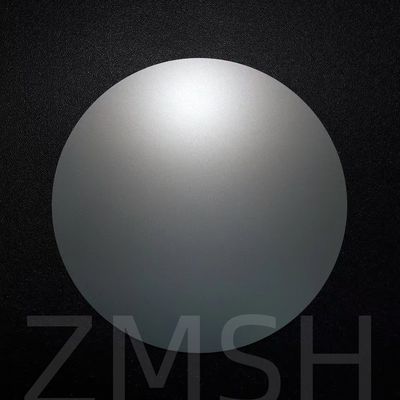

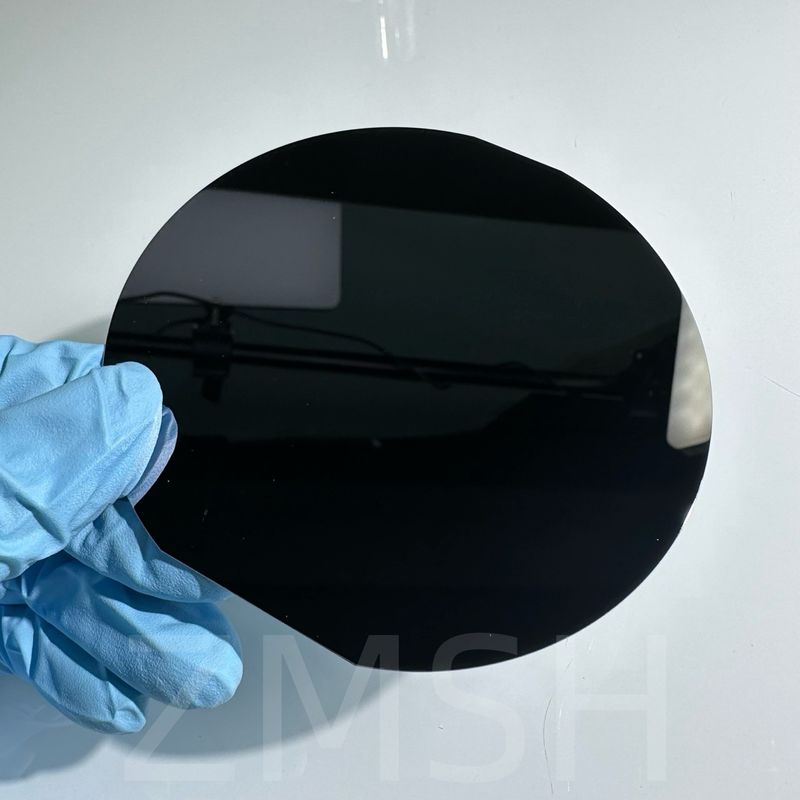

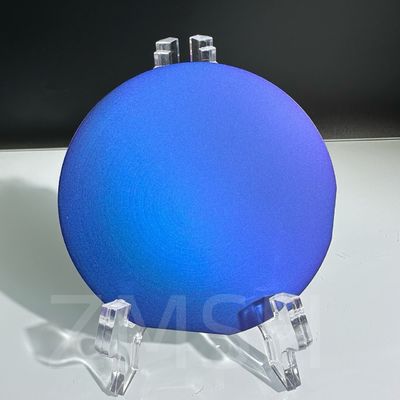

CácHình ảnh vật lý của Si Wafer:
CácỨng dụngcủa Si Wafer:
1Sản xuất vi mạch và sản xuất mạch tích hợp
2. MEMS và hệ thống vi điện cơ học
3Sản xuất bán dẫn và cảm biến
4. Đèn LED và tạo ra đèn diode laser
5Các tế bào và tấm pin mặt trời/photovoltaic
6Các thành phần thiết bị quang học
7Các tấm sandwich cách nhiệt
8R&D prototyping và thử nghiệm
CácHình ảnh ứng dụngcủa Si Wafer:
Tùy chỉnh:
Chúng tôi chuyên chế biến và cung cấp các loại wafer silicon chất lượng cao.
Phương pháp phát triển miếng silicon tinh thể đơn: CZ (Czochralski), MCZ, và những người khác.
Kích thước: 2 ", 4", 5", 6", 8 "cũng như đường kính tùy chỉnh và phi chuẩn hình dạng wafers silicon.
Phần kết thúc bề mặt: Sơn một mặt, sơn hai mặt, mài, vv.
Các loại dẫn điện: loại N, loại P, bán dẫn nội tại.
Thông số kỹ thuật: Được thiết kế để đáp ứng một loạt các ứng dụng.
Khả năng cung cấp: Sưu trữ rộng rãi với các loại khác nhau có sẵn trong kho.
Sự linh hoạt trong xử lý: Xử lý tùy chỉnh các thông số kỹ thuật khác nhau, phù hợp với nhu cầu của khách hàng với thời gian giao hàng ngắn.
FAQ:
1. Q: Những gì bề mặt hoàn thiện chúng tôi có thể cung cấp?
A: Chúng tôi cung cấp miếng miếng có sơn hai mặt (DSP), sơn một mặt (SSP), hoặc bề mặt khắc / khắc. Xin vui lòng liên hệ với chúng tôi về thông số kỹ thuật mà bạn thích.
2. Q: Những tùy chỉnh có sẵn?
A: Khả năng của chúng tôi bao gồm đánh dấu bằng laser, dán nhãn wafer và các sửa đổi cạnh khác nhau như cắt hoặc đục theo yêu cầu chính xác của bạn.
3Q: Bạn cung cấp kích cỡ nào?
A: Bên cạnh các tấm silicon dài 4 inch (100mm), chúng tôi cũng cung cấp các kích thước đường kính 2 ′′, 3 ′′, 150 mm, 200 mm và 300 mm. Các kích thước tùy chỉnh khác có thể có sẵn theo yêu cầu.
