MgO Wafer 111 100 Polished Magnesium Oxide Monocrystal bán dẫn tùy chỉnh
Thông tin chi tiết sản phẩm:
| Place of Origin: | China |
| Hàng hiệu: | ZMSH |
| Số mô hình: | Tấm MgO |
Thanh toán:
| Thời gian giao hàng: | 2-4 tuần |
|---|---|
| Điều khoản thanh toán: | T/T |
|
Thông tin chi tiết |
|||
| phương pháp tăng trưởng: | Hồ quang nóng chảy đặc biệt | Độ tinh khiết điển hình: | 99,95% |
|---|---|---|---|
| Cấu trúc tinh thể: | khối | Hằng số ô đơn vị: | a = 4,212 Å |
| Điểm nóng chảy (°C): | 2800 | Mật độ: | 3,58 (g/cm3) |
| độ cứng: | 5,5 (Mohs) | Hệ số giãn nở nhiệt, CTE (/K): | 11,2x10-6 |
| Làm nổi bật: | Magnesium oxide Monocrystal MgO Wafer,MgO Wafer tùy chỉnh,Wafer MgO đánh bóng |
||
Mô tả sản phẩm
MgO Wafer (111) (100) Polished Magnesium oxide Monocrystal bán dẫn tùy chỉnh
Mô tả của MgO Wafer:
Các tấm MgO tinh thể đơn là một yếu tố chủ yếu của phòng thí nghiệm phim mỏng để hỗ trợ sự phát triển phim mỏng epitaxial chất lượng cao bao gồm bán dẫn, siêu dẫn, dielectric, ferroelectric,và oxit sắt từCác tinh thể MgO phát triển tốt với các khiếm khuyết tối thiểu có nghĩa là nó có sẵn đến đường kính 2 inch và như một vật liệu cứng cao có thể được đánh bóng với độ thô gần quy mô nguyên tử (rms < 0.2 nm).
Do độ minh bạch cao của nó (ngay cả ở độ dày 0,5 mm > 85%), nó thường được sử dụng cho các thí nghiệm quang học để nghiên cứu bộ phim ở trên,trong trường hợp đó chọn hai mặt đánh bóng nếu thực hiện các phép đo này trong chế độ truyền.
Tính chất của MgO Wafer:
Độ cách nhiệt điện: MgO wafer có tính cách nhiệt điện tuyệt vời, làm cho chúng phù hợp để sử dụng trong các thiết bị điện tử và lớp cách nhiệt trong các ứng dụng bán dẫn.
Khả năng ổn định nhiệt: MgO wafer có độ ổn định nhiệt cao và có thể chịu được nhiệt độ cao, điều này có lợi cho các ứng dụng đòi hỏi khả năng chống nhiệt.
Tính minh bạch quang học: Ở các bước sóng nhất định, các tấm MgO cho thấy tính minh bạch quang học tốt, làm cho chúng hữu ích trong các ứng dụng quang điện tử như đèn LED và đèn diode laser.
Độ cứng: Các wafer MgO được đặc trưng bởi độ cứng cao của chúng, góp phần vào độ bền và khả năng chống mòn và mài mòn.
Chất vô hiệu hóa học: MgO wafer là vô hiệu hóa học và chống ăn mòn, tăng tính thích hợp của chúng để sử dụng trong môi trường khắc nghiệt và các quy trình hóa học.
Cấu trúc tinh thể: Các wafer MgO thường có cấu trúc tinh thể khối, có thể ảnh hưởng đến tính chất vật lý và quang học của chúng.
Tính chất điện tử: MgO wafers thể hiện các tính chất điện tử thuận lợi, làm cho chúng phù hợp để sử dụng trong tụ và các thành phần điện tử khác.
Tính chất từ tính: Trong một số cấu hình nhất định, wafer MgO có thể thể hiện tính chất từ tính, có lợi cho các ứng dụng trong các đường hầm từ tính và các thiết bị lưu trữ từ tính.
Hình dạng của MgO Wafer:
| MgO Wafer | |
| Định hướng tinh thể | (100), (110), (111) |
| Giao thông quang học | > 90% (200~400nm), > 98% (500~1000nm) |
| Hằng số dielectric | 9.65 |
| Kích thước | 10x10 mm, 20x20 mm, đường kính 1 inch, đường kính 2 inch, đường kính 60 mm |
3 inch MgO wafers và 4 inch MgO wafers có sẵn theo yêu cầu | |
| Độ dày tiêu chuẩn | 0.5mm hoặc 1.0mm |
| Làm bóng | Một hoặc hai mặt đánh bóng (SSP hoặc DSP) |
| Định hướng tinh thể | +/- 0,5 độ |
| Độ thô bề mặt, Ra: | < 0,5 nm (5 um x 5 um) |
| Gói | đóng gói với túi sạch lớp 100 trong phòng sạch lớp 1000 |

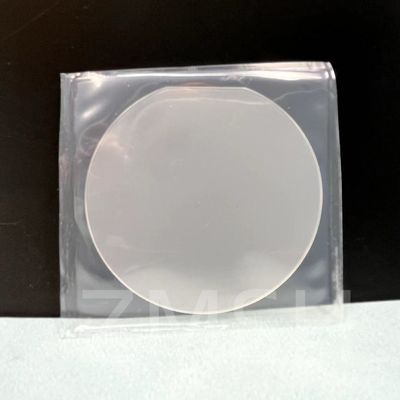

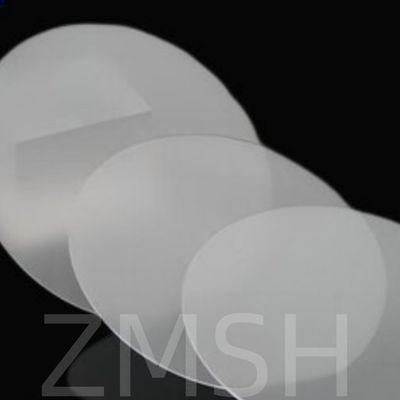

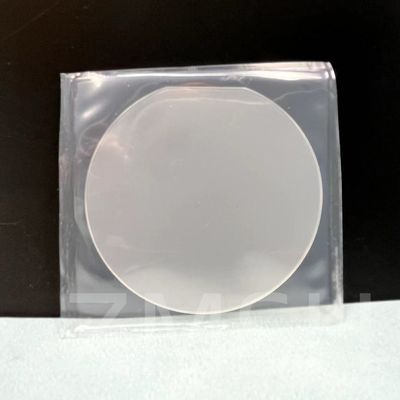

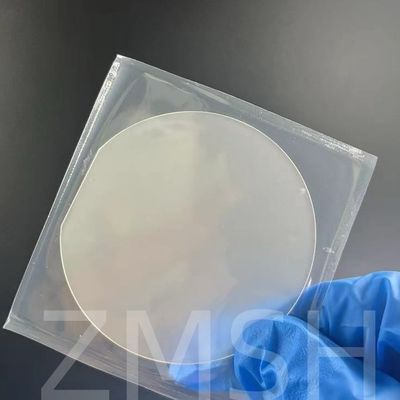

Hình ảnh vật lý của MgO Wafer:
Ứng dụng của MgO Wafer:
1Ngành công nghiệp bán dẫn: MgO wafer được sử dụng trong ngành công nghiệp bán dẫn cho các mục đích khác nhau như vật liệu nền để lắng đọng phim mỏng, như lớp cách nhiệt trong các thiết bị điện tử,và như một lớp đệm trong các đường hầm từ tính.
2Optoelectronics: MgO wafer tìm thấy ứng dụng trong các thiết bị optoelectronic như LED (diode phát ra ánh sáng) và diode laser do tính cách nhiệt điện và minh bạch với ánh sáng.
3Magnetic Storage: Trong lĩnh vực lưu trữ từ tính,MgO wafer được sử dụng như là lớp rào cản đường hầm trong các đường hầm từ tính cho các ứng dụng trong bộ nhớ truy cập ngẫu nhiên từ tính (MRAM) và cảm biến từ tính.
4. Lớp phủ rào chắn nhiệt: MgO wafer được sử dụng trong sản xuất lớp phủ rào chắn nhiệt do tính chất nhiệt của chúng, chẳng hạn như điểm nóng chảy cao và tính dẫn nhiệt.
5. Hình ảnh y tế: Các tấm MgO được sử dụng trong các công nghệ hình ảnh y tế, chẳng hạn như máy X-quang và máy quét CT, làm thành phần trong các máy dò để chuyển đổi tia X thành tín hiệu điện.
6. Sự lắng đọng phim mỏng: MgO wafers được sử dụng làm chất nền để lắng đọng phim mỏng trong các ứng dụng khác nhau, bao gồm quang học, cảm biến và vi điện tử.
7Nghiên cứu và phát triển: MgO wafer được sử dụng trong phòng thí nghiệm nghiên cứu cho các mục đích thử nghiệm, chẳng hạn như nghiên cứu sự phát triển của màng mỏng, đặc tính bề mặt và cấu trúc điện tử.

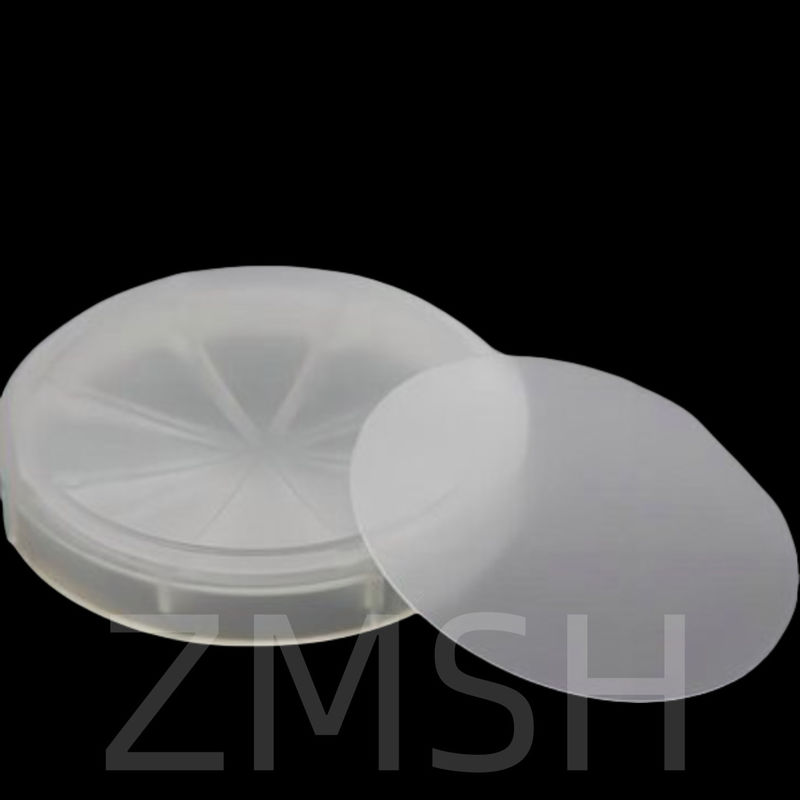

Hình ảnh ứng dụng của MgO Wafer:
FAQ:
1.Q: Các chất nền oxit magiê là gì?
A: Magnesium Oxide Single Crystal Substrate được sử dụng để làm phim từ tính, phim bán dẫn, phim quang học, phim siêu dẫn nhiệt độ cao, v.v.
2.Q: Làm thế nào để làm sạch chất nền MgO?
A: Các tinh thể đơn Magnesium Oxide hấp thụ độ ẩm sẽ làm hỏng bề mặt của các tinh thể. Để bảo vệ sơn từ độ ẩm, ESPI đóng gói vật liệu dưới khí argon khô.Để lau tinh thể.Các tinh thể nên được giữ trong dung dịch này cho đến khi sẵn sàng cho sự phát triển của bộ phim.
