Vỏ silicon nóng chảy JGS1 JGS2 BF33 8inch 12inch độ dày 750um±25um Ra ≤ 0.5nm TTV ≤ 10um
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | ZMSH |
| Chứng nhận: | Rohs |
|
Thông tin chi tiết |
|||
| Vật liệu: | SiO2, silica nóng chảy (thạch anh nóng chảy) | Thể loại: | JGS1 JGS2 (Silicone tổng hợp cấp quang học) |
|---|---|---|---|
| Chiều kính: | 8 inch 12 inch | Độ dày: | 750um±25um |
| Căn hộ chính:: | 16 +/- 2 mm (chỉ phẳng chính) | đánh bóng bề mặt: | Đánh bóng hai mặt (DSP) với độ nhám bề mặt Ra < 1 nm ở cả bề mặt trên và bề mặt dưới |
| Xét bề mặt: | S/D 20/10 | TTV: | < 10 um |
| Làm nổi bật: | 8inch Fused Silica wafer,Màn hình silic hợp hợp chất JGS1,12 inch silicon hợp nhất wafer |
||
Mô tả sản phẩm
Vỏ silicon nóng chảy JGS1 JGS2 BF33 Độ dày 8 inch 12 inch 750um±25um Ra ≤ 0.5nm TTV ≤ 10um
Màn vi silic hợp nhất JGS1 JGS2 BF33 8inch 12inch
BF33 wafer, một loại thủy tinh borosilicate được đánh giá cao vì khả năng chống sốc nhiệt và ăn mòn hóa học cao.và các ứng dụng y tế do độ bền tuyệt vời và tính chất quang họcGiống như JGS1 và JGS2, miếng BF33 có sẵn ở kích thước 8 inch và 12 inch, phục vụ cho các nhu cầu công nghiệp khác nhau.Khả năng duy trì sự ổn định trong điều kiện nhiệt độ cao làm cho chúng trở thành lựa chọn ưa thích trong môi trường đòi hỏi quản lý nhiệt chính xác, góp phần vào độ tin cậy và hiệu quả của các hệ thống công nghệ tiên tiến.
Các đặc tính của wafer silic hợp kim JGS1 JGS2 BF33 8 inch 12 inch
Các wafer silica nóng chảy, bao gồm JGS1, JGS2 và BF33, có một số tính chất riêng biệt làm cho chúng có giá trị trong các ngành công nghiệp công nghệ cao:
JGS1:
- Lưu truyền tia UV: Tuyệt vời, đặc biệt là trong tia UV sâu (độ dài sóng dưới 200nm).
- Sự giãn nở nhiệt: Rất thấp, làm cho nó chống lại biến động nhiệt độ.
- Chống hóa chất: Sức mạnh chống lại axit và các chất ăn mòn khác.
- Ứng dụng: Thích hợp cho quang UV, hệ thống laser và sản xuất bán dẫn.
JGS2:
- Chuyển tiếp: Lượng truyền cao trong quang phổ hiển thị và cận hồng ngoại (NIR).
- Sự ổn định nhiệt: Kháng nhiệt cao hơn so với JGS1.
- Độ bền: chịu được nhiệt độ khắc nghiệt và chống lại sốc nhiệt.
- Ứng dụng: Lý tưởng cho quang học IR, môi trường nhiệt độ cao và các dụng cụ chính xác.
BF33 (Borosilicate Glass):
- Chống sốc nhiệt: Tốt, với hệ số mở rộng nhiệt cao hơn các tấm JGS.
- Chống hóa chất: Khả năng chống lại kiềm và axit.
- Tính chất quang học: Thông truyền ánh sáng tốt trong quang phổ nhìn thấy được.
- Ứng dụng: Thường được sử dụng trong quang học, điện tử và các ứng dụng y tế đòi hỏi các thành phần thủy tinh bền.
Kích thước có sẵn bao gồm các wafer tiêu chuẩn 8 inch và 12 inch, có thể được tùy chỉnh theo nhu cầu cụ thể của ngành.
Các ứng dụng wafer silic hợp kim JGS1 JGS2 BF33 8inch 12inch
Các loại phiến silica hợp kim như JGS1, JGS2 và BF33 được sử dụng rộng rãi trong các ngành công nghiệp khác nhau do các tính chất riêng biệt của chúng.
JGS1 Vỏ silic hợp kim:
- Phương pháp quang UV: JGS1 rất minh bạch trong phạm vi cực tím sâu (UV), làm cho nó lý tưởng cho các ống kính, cửa sổ và các thành phần quang học UV trong hệ thống laser và quang thạch.
- Sản xuất bán dẫn: Thường được sử dụng trong các chất nền mặt nạ quang, quang học chính xác và quy trình lithography do sự giãn nở nhiệt thấp và khả năng chống hóa học tuyệt vời.
- Hệ thống laser: Được sử dụng trong các hệ thống laser công suất cao, nơi mà sự minh bạch UV và ổn định nhiệt là điều cần thiết.
- Nghiên cứu khoa học: Được sử dụng trong các dụng cụ chính xác cao và các thiết bị phân tích đòi hỏi khả năng truyền tia UV cao hơn.
JGS2 Bảng silic hợp kim:
- Kính quang hồng ngoại (IR): Độ truyền cao trong các vùng hiển thị và cận hồng ngoại (NIR) làm cho JGS2 lý tưởng cho các cảm biến, cửa sổ và ống kính IR trong các dụng cụ khoa học và các ứng dụng công nghiệp.
- Ứng dụng nhiệt độ cao: Độ ổn định nhiệt đặc biệt của JGS2 làm cho nó phù hợp với cửa sổ lò, môi trường nhiệt độ cao và nền điều kiện cực đoan.
- Các dụng cụ quang học chính xác: Thường được sử dụng trong các dụng cụ đòi hỏi cả độ rõ ràng quang học và khả năng chống lại sự giãn nở nhiệt và căng thẳng cơ học.
BF33 Borosilicate Glass Wafer:
- Thiết bị quang học và điện tử: Do khả năng chống sốc nhiệt cao và độ bền hóa học, BF33 được sử dụng trong công nghệ hiển thị, cảm biến và các thành phần điện tử.
- Thiết bị y tế và phòng thí nghiệm: Lý tưởng cho chẩn đoán y tế, đồ thủy tinh phòng thí nghiệm và thiết bị phân tích đòi hỏi khả năng chống hóa học và độ rõ ràng quang học.
- Ứng dụng công nghiệp: Thường được sử dụng trong các thiết bị quang công nghiệp và thiết bị giám sát môi trường, nơi độ bền cơ học và hóa học là quan trọng.
Kích thước tiêu chuẩn: JGS1, JGS2 và BF33 thường có sẵn trong8 inchvà12 inchkích thước, mặc dù chúng có thể được tùy chỉnh để đáp ứng các yêu cầu công nghiệp cụ thể, đặc biệt là trong các lĩnh vực như quang học, sản xuất bán dẫn, hàng không vũ trụ, thiết bị y tế và nghiên cứu.

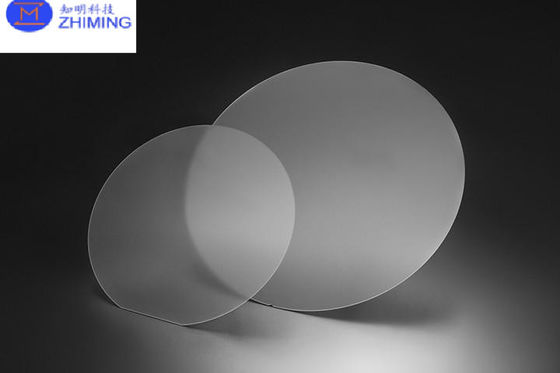

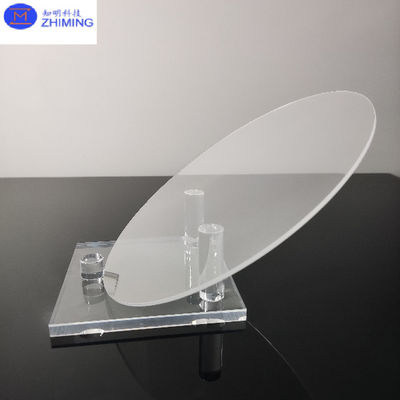

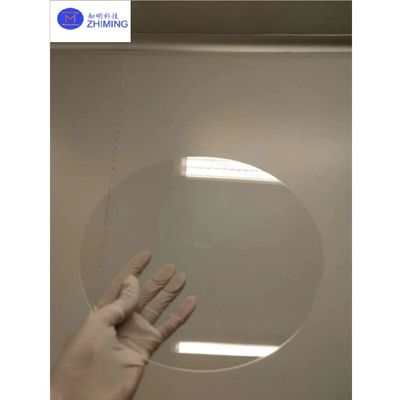

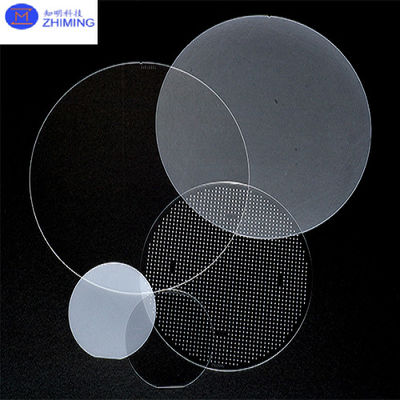

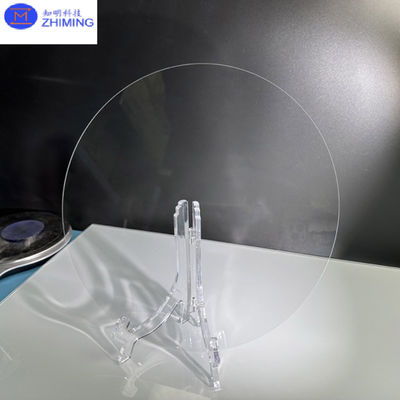

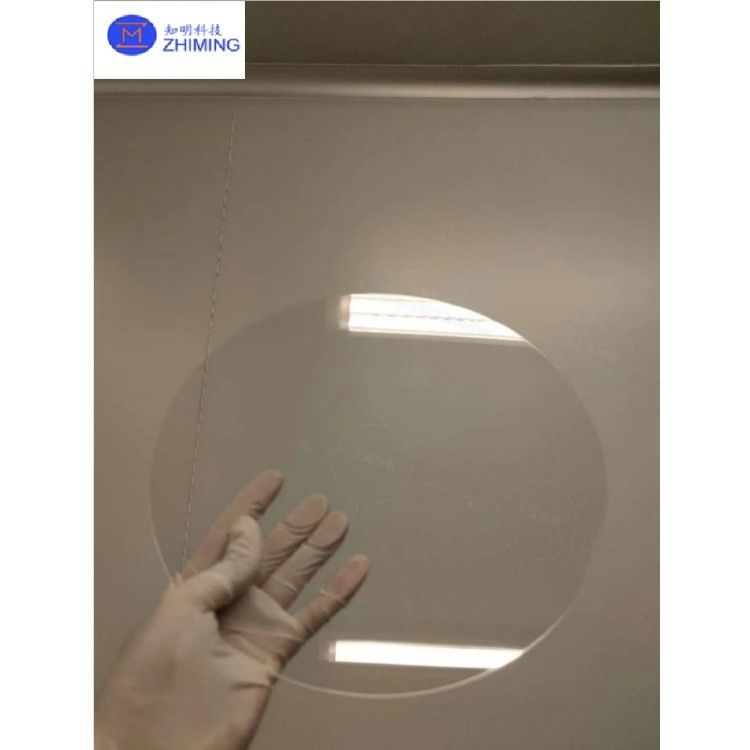

Màn vi silic hợp nhất JGS1 JGS2 BF33 8 inch 12 inchs hình ảnh
