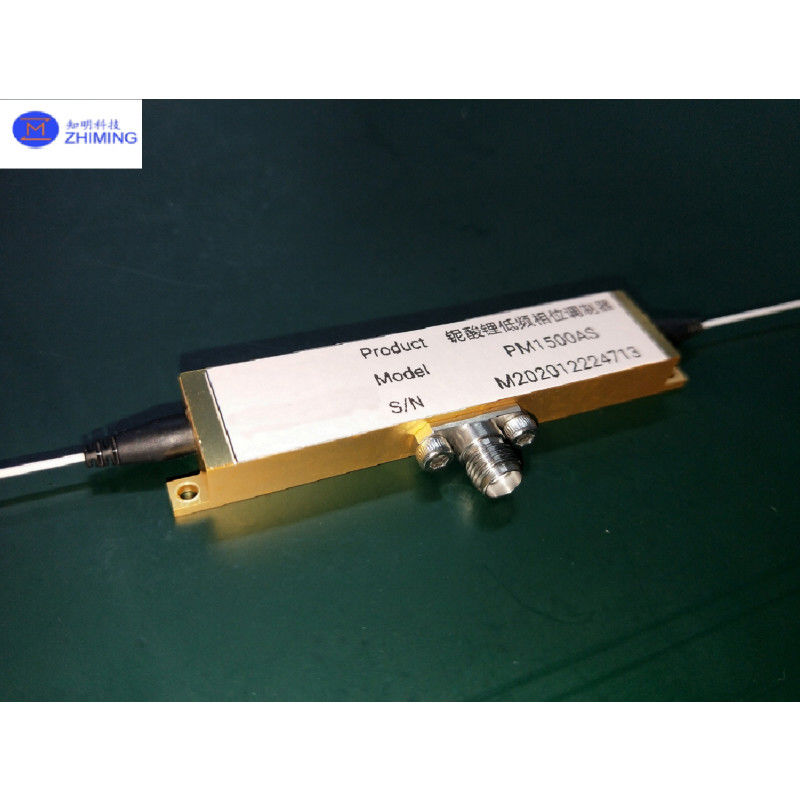

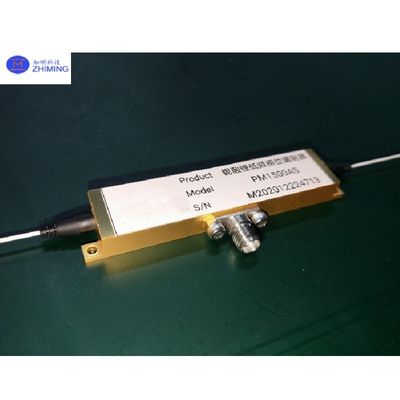

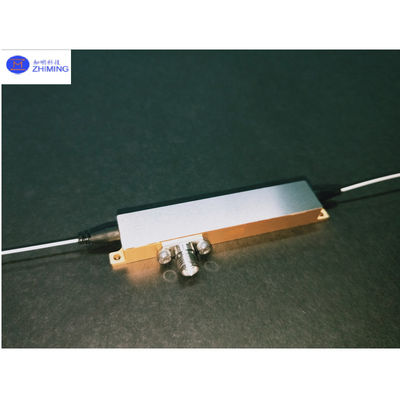

1000nm Phase Modulator Vπ thấp, dung nạp công suất cao, thiết kế phân cực đơn cho cảm biến sợi & truyền thông quang học
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | ZMSH |
| Số mô hình: | K5509 /pm01 /pm01 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 2 |
|---|---|
| Điều khoản thanh toán: | T/T |
|
Thông tin chi tiết |
|||
| Operating Wavelength: | 1000 nm ± 20 | Insertion Loss: | ≤ 4.0 |
|---|---|---|---|
| Pigtail Polarization Extinction Ratio: | ≥ 20 | Optical Return Loss: | -45 |
| Operating Frequency: | DC~100M | Half-Wave Voltage, Vπ: | ≤ 3.0 |
| RF Impedance: | 1M | RF Interface: | SMA |
| Làm nổi bật: | Máy điều chế pha 1000nm,Máy điều chế pha cảm biến sợi |
||
Mô tả sản phẩm
Bảng giới thiệu sản phẩm
Một bộ điều chế pha dựa trên các đường dẫn sóng quang thẳng có thể điều chỉnh pha sóng ánh sáng thông qua các tín hiệu điện được áp dụng cho thiết bị.chúng tôi cung cấp các đường dẫn sóng quang cực đơn (hướng dẫn sóng trao đổi proton) được chế tạo bằng công nghệ trao đổi proton (APE), thể hiện ngưỡng công suất quang cao và ổn định phân cực tuyệt vời.
Bộ điều chế pha 1000nm có thể được phân loại thành các bộ điều chế pha tần số thấp (ví dụ: 100MHz) và các bộ điều chế pha tần số cao (ví dụ: 1GHz), tùy thuộc vào tần số hoạt động.
Các bộ điều chế pha tần số thấp sử dụng cấu trúc điều chế điện cực tập hợp xung cao, làm cho chúng phù hợp với các ứng dụng đòi hỏi tần số điều chế thấp (ví dụ: DC đến 100MHz).
Máy điều chế pha tần số cao sử dụng cấu trúc điện cực sóng du hành coplanar 50Ω, được tối ưu hóa cho tần số điều chế cao (ví dụ: 1 ‰ 10 GHz).
Bộ điều chế pha 1000nm có tính năng mất tích chèn thấp, điện áp điều khiển thấp và ổn định cao, làm cho nó lý tưởng cho các ứng dụng trong cảm biến sợi quang, truyền thông quang học,liên kết quang tử vi sóng, kết hợp chùm tia laser liên kết, và nhiều hơn nữa.
Nguyên tắc hoạt động
Cơ chế cốt lõi: Hiệu ứng quang điện
Khi một tín hiệu điện được áp dụng lên điện cực của bộ điều chế, nó tạo ra một trường điện trong đường dẫn sóng quang trao đổi proton (được làm bằng vật liệu như lithium niobate).
Trường điện này làm thay đổi một chút chỉ số khúc xạ của sóng dẫn (một thuộc tính điều chỉnh tốc độ lan truyền ánh sáng).
Khi ánh sáng đi qua đường dẫn sóng, pha của nó thay đổi theo tỷ lệ tương ứng với điện áp áp dụng và chiều dài tương tác của điện cực.
Các biến thể thiết kế cho phạm vi tần số
- Máy điều chế pha tần số thấp (ví dụ: 100MHz):
Sử dụng một cấu trúc điện cực tập hợp nơi điện cực ngắn và đơn giản.
Trường điện ảnh hưởng đồng đều đến toàn bộ đường dẫn sóng, làm cho nó hiệu quả cho các tín hiệu chậm hoặc tĩnh (ví dụ: DC đến 100MHz).
Lý tưởng cho điều khiển chính xác trong các ứng dụng như cảm biến sợi quang hoặc hệ thống điều chỉnh chậm.
- Máy điều chế pha tần số cao (ví dụ: 1GHz):
Sử dụng điện cực sóng di chuyển được thiết kế giống như một đường truyền tốc độ cao (tương ứng với 50Ω).
Tín hiệu điện di chuyển dọc theo điện cực đồng bộ với sóng ánh sáng, giảm thiểu sự không phù hợp trễ tín hiệu.
Cho phép điều chế pha siêu nhanh cho các ứng dụng tần số cao như quang học vi sóng hoặc radar laser.
Ưu điểm hiệu suất chính
xử lý năng lượng cao: Annealed trao đổi proton (APE) dẫn sóng chống lại tổn thương quang học ngay cả dưới sức mạnh laser mạnh mẽ.
Sự phân cực ổn định: Người dẫn sóng chỉ hỗ trợ một sự phân cực, tránh sự can thiệp từ sự thay đổi phân cực không mong muốn.
Hiệu quả: Điện áp điều khiển thấp và mất mát quang tối thiểu đảm bảo hoạt động tiết kiệm năng lượng.
Ứng dụng
Thiết bị cảm biến sợi quang
- Phân phối cảm biến âm thanh / rung động (DAS / DVS):Cho phép phát hiện nhấp nháy hoặc căng thẳng trong thời gian thực trên các dải sợi dài để giám sát cơ sở hạ tầng (ví dụ: đường ống, đường sắt).
Truyền thông quang học
- Chuyển tải quang hợp nhất:Hỗ trợ các định dạng điều chế mã hóa pha (ví dụ: QPSK, 16-QAM) cho truyền dữ liệu công suất cao trong mạng viễn thông.
- Hệ thống LiDAR:Cho phép điều khiển chùm quang dựa trên pha hoặc tần số tần số cho LiDAR ô tô / công nghiệp với độ phân giải cải thiện.
- Ưu điểm:Các bộ điều chế tần số cao (lên đến 10GHz) cho phép xử lý tín hiệu cực nhanh trong các liên kết quang học thế hệ tiếp theo.
Photonics vi sóng
- Microwave Photonic Links:Chuyển đổi tín hiệu vi sóng thành các lĩnh vực quang học với độ biến dạng tối thiểu, rất quan trọng đối với radar, truyền thông vệ tinh và hệ thống không dây 5G / 6G.
- Xử lý tín hiệu quang học:Điều kiện lọc dựa trên pha, đường trì hoãn hoặc trộn tần số cho điều kiện tín hiệu analog / RF.
- Ưu điểm:Thiết kế điện cực sóng di chuyển đảm bảo băng thông rộng và khớp trở đối với chuyển đổi quang RF độ trung thực cao.
Hệ thống laser
- Kết hợp chùm liên kết:Đồng bộ hóa nhiều chùm tia laser để đạt được hiệu suất cao, đầu ra phân xạ giới hạn cho các ứng dụng cắt công nghiệp hoặc quốc phòng.
Công nghệ lượng tử
- Phân phối khóa lượng tử (QKD):Điều chỉnh pha photon cho các giao thức giao tiếp lượng tử an toàn.
- Máy tính lượng tử quang học:Điều khiển các photon qubit trong các mạch lượng tử tích hợp.
- Ưu điểm:Hoạt động điện áp thấp làm giảm sự phức tạp của hệ thống và tiêu thụ năng lượng.
Biophotonics & hình ảnh y tế
- Xét nghiệm chụp cắt lớp kết hợp quang học (OCT):Tăng độ sâu và độ phân giải hình ảnh trong chẩn đoán y tế (ví dụ: quét võng mạc).
- Ưu điểm:Tính ổn định phân cực đảm bảo chất lượng hình ảnh nhất quán trong các mô sinh học.
Thông số kỹ thuật
| Nhóm | Parameter | Giá trị điển hình | Đơn vị |
| Thông số kỹ thuật quang học | Định hướng tinh thể | X-cut Y-propagating lithium niobate, LiNbO3 | - Không. |
| Sản xuất dẫn sóng | Chuyển đổi proton, Polarization đơn | - Không. | |
| Độ dài sóng hoạt động | 1000 nm ± 20 | nm | |
| Mất tích nhập | ≤ 40 | dB | |
| Tỷ lệ tuyệt chủng phân cực đuôi lợn | ≥ 20 | dB | |
| Mất trở lại quang học | -45 | dB | |
| Thông số kỹ thuật điện | Tần số hoạt động | DC ~ 100M | Hz |
| Năng lượng nửa sóng, Vπ | ≤ 3.0 | V | |
| Kháng RF | 1M | Ω | |
| Giao diện RF | SMA | - Không. | |
| Cấu hình gói | Sợi đầu vào |
HI1060 sợi một chế độ hoặc PM980XP sợi duy trì phân cực (PM) |
- Không. |
| Sợi đầu ra |
HI1060 sợi một chế độ hoặc PM980XP sợi duy trì phân cực (PM) |
- Không. | |
| Căn hộ gói | K5509, PM01 | - Không. |
| Nhóm | Parameter | Giá trị điển hình | Đơn vị | ||
| Thông số kỹ thuật quang học | Định hướng tinh thể | X-cut Y-propagating lithium niobate, LiNbO3 | - Không. | ||
| Sản xuất dẫn sóng | Chuyển đổi proton, Polarization đơn | - Không. | |||
| Độ dài sóng hoạt động | 1300 nm ± 20 | nm | |||
| Mất tích nhập | ≤ 40 | dB | |||
| Tỷ lệ tuyệt chủng phân cực đuôi lợn | ≥ 20 | dB | |||
| Mất trở lại quang học | -45 | dB | |||
| Thông số kỹ thuật điện | Tần số hoạt động | 1.0 | 5.0 | 10.0 | GHz |
| Năng lượng nửa sóng, Vπ | ≤ 3.5 | ≤ 40 | ≤ 50 | V | |
| Kháng RF | 50 | Ω | |||
| Giao diện RF | SMA | - Không. | |||
| Cấu hình gói | Sợi đầu vào |
HI1060 sợi một chế độ hoặc PM980XP sợi duy trì phân cực (PM) |
- Không. | ||
| Sợi đầu ra |
HI1060 sợi một chế độ hoặc PM980XP sợi duy trì phân cực (PM) |
- Không. | |||
| Căn hộ gói | PM02 | - Không. | |||
| Parameter | Giá trị điển hình | Đơn vị |
| Năng lượng quang đầu vào | ≤ 100(Hướng dẫn sóng trao đổi proton) | mW |
| Năng lượng RF tối đa | ≤ 20 | dBm |
| Nhiệt độ hoạt động | 0 ~ + 70 | °C |
| Nhiệt độ lưu trữ | -40 ~ +85 | °C |
| Phân tích uốn cong của sợi | ≥ 50 | mm |
Mục tùy chỉnh |
Parameter tùy chọn | Chú ý |
| Mất ít chèn | ≤ 3,0 dB | |
| Điện áp nửa sóng thấp (Vπ) | ≤ 2,5 V | Chỉ có sẵn cho loạt PM1000 |
| áo khoác bằng sợi | Không có (Sợi trần) | |
| Bộ kết nối sợi | Sợi trần, FC / UPC, LC / PC, APC, vv. |
Sơ đồ cơ khí
Câu hỏi thường gặp
Hỏi:Những ứng dụng điển hình là gì?
A:Kích thước bằng sợi quang: Kích thước âm thanh phân tán (DAS), đo nhiễu
LiDAR: Phong cách điều chỉnh tần số mã hóa pha để tăng độ phân giải
Truyền thông lượng tử: Photon phase modulation in Quantum Key Distribution (QKD)
Photonics vi sóng: Radio-over-Fiber (RoF), xử lý tín hiệu radar
Hỏi:Những lợi thế chính của nó là gì?
A:Điện áp lái thấp (Điện áp nửa sóng Vπ ≤3.0V @100MHz)
Độ ổn định phân cực cao (tỷ lệ tiêu tan ≥ 20dB)
Khả năng tương thích tần số rộng (Tần số thấp: DC ¥100MHz; Tần số cao: 1 ¥10GHz)
Độ dung nạp điện năng quang học cao (năng lượng đầu vào ≤ 100mW)
