| Tên thương hiệu: | ZMSH |
| MOQ: | 1pcs |
| Điều khoản thanh toán: | T/T |

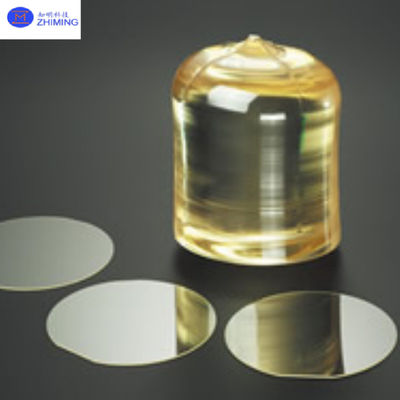

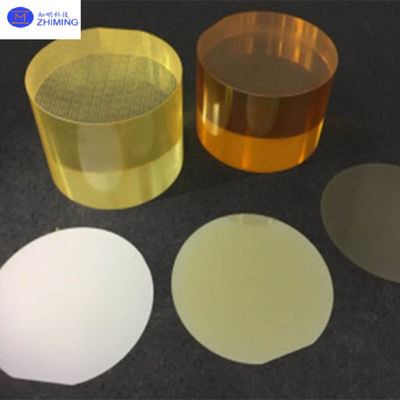

Lithium Tantalate (LiTaO3) Crystal wafer Bộ lọc SAW tần số cao

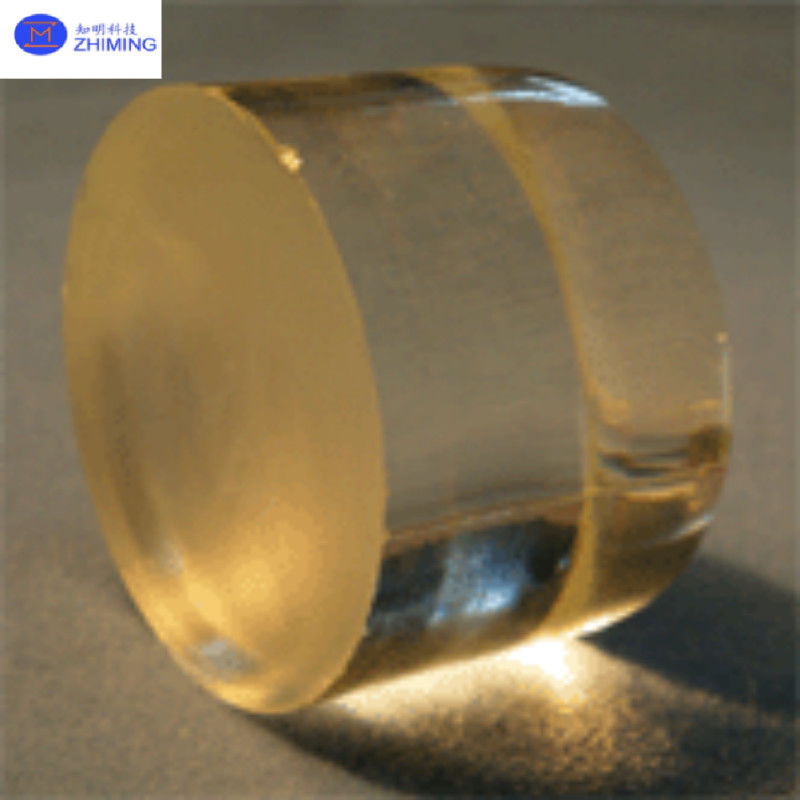

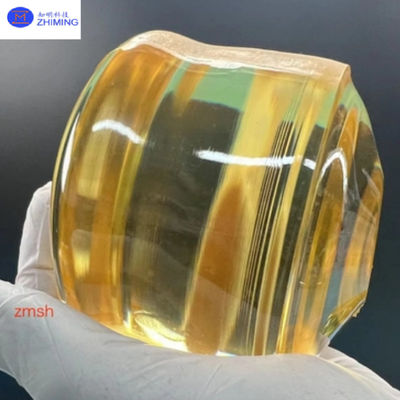

Lithium Tantalate (LiTaO3) chất nền tinh thể và các wafer thường được sản xuất thông qua phương pháp Czochralski,liên quan đến việc nấu chảy vật liệu trong một lò nung và từ từ kéo một tinh thể duy nhất từ sự tan chảyCác tinh thể này có thể được xử lý thêm thành chất nền hoặc wafer bằng các kỹ thuật như cắt lát, nghiền và đánh bóng.
Các chất nền Lithium Tantalate thường được sử dụng làm cơ sở cho các thiết bị như bộ lọc sóng âm thanh bề mặt (SAW) và cộng hưởng,trong khi các wafer được sử dụng trong các thiết bị dẫn sóng như bộ điều chế và công tắc.
| Vật liệu | Các loại phiến LiTaO3 | |
|---|---|---|
| Curie Temp | 603±2°C | |
| góc cắt | X/Y/Z vv | |
| Chiều kính/kích thước | Wafer 2 ′′/3 ′′/4 ′′ /6 ′′/8 ′′LT | |
| Tol ((±) | < 0,20 mm | |
| Độ dày | 0.18 ~ 0.5mm hoặc nhiều hơn | |
| Căn hộ chính | 16mm/22mm /32mm | |
| TTV | 3μm | |
| Warp. | < 40μm | |
| Loại bề mặt | Một mặt đánh bóng / hai mặt đánh bóng | |
| Mặt đánh bóng Ra | <0,5nm | |
| Tiêu chuẩn phía sau | Thông thường là 0,2-0,5μm hoặc tùy chỉnh | |
| Các tiêu chí cạnh | R=0,2mm hoặc Bullnose | |
| Dùng thuốc quang | Zn/MgO vv | |
| Tiêu chuẩn bề mặt wafer | Ô nhiễm, | Không có |
| Các hạt ¢> 0,3 μm | <= 30 | |
| Xá, đứt | Không có | |
| Thiếu sót | Không có vết nứt cạnh, trầy xước, dấu kim cưa, vết bẩn | |
| Bao bì | Qty/hộp Wafer | 25pcs mỗi hộp |
Ứng dụng
Lithium Tantalate (LiTaO3) chất nền tinh thể và wafer được sử dụng rộng rãi trên nhiều lĩnh vực khác nhau.như bộ lọc sóng âm thanh bề mặt (SAW) và cộng hưởngCác thiết bị này được sử dụng rộng rãi trong viễn thông, hệ thống radar và các công nghệ truyền thông không dây khác.Một ứng dụng quan trọng khác nằm trong các thiết bị quang điện LiTaO3 được đánh giá cao cho các ứng dụng này do hệ số quang điện lớn của nó, cho phép điều chế điện áp thấp của tín hiệu ánh sáng.Các thiết bị như vậy được sử dụng trong viễn thông, cảm biến quang học, và hệ thống truyền thông tốc độ cao.
LiTaO3 cũng được sử dụng trong hình ảnh siêu âm y tế. hệ số piezoelectric cao của nó cho phép chuyển đổi hiệu quả các tín hiệu điện thành rung động cơ học,sau đó được sử dụng để tạo ra hình ảnh của các cơ quan nội tạng.
Q1: Lợi thế của LiTaO3 so với thạch anh là gì?
A1: LiTaO3 có hệ số piezoelectric cao hơn và nối điện cơ học, lý tưởng cho các ứng dụng tần số cao và độ nhạy cao.
Q2: LiTaO3 hoạt động như thế nào trong môi trường nhiệt độ cao?
A2: Với nhiệt độ Curie là 665 °C, nó duy trì tính chất piezoelectric ổn định dưới nhiệt độ cao.
Q3: Làm thế nào để chọn cắt tinh thể (ví dụ, cắt 36 ° YX)?
A3: Tùy thuộc vào tần số mục tiêu và loại thiết bị. Ví dụ, cắt 36 ° YX được sử dụng trong bộ lọc SAW tần số cao.
