Sơn sơn hai mặt EFG ống sapphire cho hệ thống laser và quang học

Sơn sơn hai mặt EFG ống sapphire cho hệ thống laser và quang học

Tóm tắt

Các ống sapphire được sản xuất bằng phương pháp EFG (Film-fed Growth) và đánh bóng ở cả hai đầu đang nổi lên như một thành phần quan trọng trong các hệ thống laser và quang học tiên tiến.Được biết đến với độ bền đặc biệt của chúng, độ rõ ràng quang học và khả năng chống lại môi trường khắc nghiệt, ống sapphire EFG đang trở thành sự lựa chọn của các kỹ sư và nhà thiết kế đòi hỏi các vật liệu trong suốt hiệu suất cao.Những ống này cung cấp một sự kết hợp độc đáo của độ cứng cơ học, ổn định nhiệt và tính minh bạch phổ rộng, làm cho chúng lý tưởng cho các ứng dụng từ laser công suất cao đến các buồng xử lý bán dẫn.chúng ta khám phá các đặc điểm xác định, lợi ích và ứng dụng thực tế của ống sapphire EFG đánh bóng hai mặt.

Tính chất của ống sapphire

Sapphire (một tinh thể oxit nhôm, Al2O3) là một trong những vật liệu cứng nhất và ổn định hóa học nhất có sẵn cho các thành phần quang học.Khi được chế tạo thành một ống bằng phương pháp EFG và sau đó đánh bóng hai đầu, nó đạt được một bộ tính chất đặc biệt phù hợp cho các ứng dụng công nghiệp và khoa học chính xác cao.


1. Khó đặc biệt

Sapphire xếp thứ 9 trên thang độ cứng Mohs chỉ đứng sau kim cương.Độ cứng cực kỳ này đảm bảo rằng ống sapphire không bị trầy xước và giữ được tính toàn vẹn bề mặt ngay cả khi bị mòn cơ khí.


2. Độ minh bạch quang học cao

EFG ống sapphire cung cấp khả năng truyền tuyệt vời trong một dải quang phổ rộng từ cực tím sâu (khoảng 150 nm) đến hồng ngoại trung bình (lên đến 5,5 μm).Sự rõ ràng phổ rộng này làm cho chúng phù hợp với các ứng dụng quang học và laser khác nhau.


3. Kháng nhiệt độ cao

Sapphire có thể chịu được nhiệt độ lên đến 2000 ° C trong môi trường chân không, làm cho nó trở thành một trong những vật liệu tốt nhất cho laser nhiệt độ cao và hệ thống quang học.


4. Sự ổn định hóa học tuyệt vời

Sapphire là vô hiệu hóa học và chống ăn mòn từ hầu hết các axit, kiềm và dung môi, bao gồm cả axit hydrofluoric và môi trường plasma,đó là lý do tại sao nó là một lựa chọn hàng đầu trong sản xuất bán dẫn.


5. Tăng độ dẫn nhiệt

So với hầu hết các loại kính quang học, sapphire có độ dẫn nhiệt tốt hơn, đảm bảo phân tán nhiệt hiệu quả trong các hệ thống công suất cao.


6. Optical Surface Polish (Double Side)

Sơn bóng hai mặt làm tăng cả độ rõ ràng và phẳng, giảm sự phân tán và cho phép tích hợp chính xác với các hệ thống niêm phong hoặc gắn kết.Nó cũng cải thiện ngưỡng thiệt hại do laser gây ra (LIDT) cho quang học công suất cao.


Các ứng dụng của ống saphir

Sự pha trộn độc đáo của các tính chất quang học và cơ học mang lại cho ống sapphire một lợi thế trên một loạt các ngành công nghiệp.

1Hệ thống laser


EFG ống sapphire được sử dụng trong hệ thống phân phối chùm tia laser, đặc biệt là cho laser công suất cao như laser sợi, laser CO2 và laser trạng thái rắn.Tính minh bạch và khả năng chống hư hại của chúng cho phép truyền chùm tia ổn định và chính xác trong môi trường hoạt động khắc nghiệt.

• Cửa sổ bảo vệ: Trong hệ thống hàn hoặc cắt bằng laser, ống sapphire có thể phục vụ như lớp bảo vệ cho ống kính và cảm biến.

• Các kênh làm mát: Trong các hệ thống laser diode, chúng có thể phục vụ như các ống dẫn trong suốt cho dòng chảy chất làm mát, kết hợp giám sát quang học với điều chỉnh nhiệt.


2. Các dụng cụ quang học


Các ống saphir thường được sử dụng trong các thiết lập quang học chính xác cao đòi hỏi sự ổn định và độ rõ ràng lâu dài dưới áp lực môi trường.

• quang phổ và cảm biến: Các ống này lý tưởng trong các quang phổ Raman hoặc hệ thống phát hiện huỳnh quang khi độ rõ ràng quang học cao là điều cần thiết.

• Sợi quang và hướng dẫn ánh sáng: Các ống sapphire được đánh bóng có thể hoạt động như các đường ống ánh sáng trong các tập hợp sợi quang hoặc làm vỏ sắp xếp cho các đầu nối quang học.


3Thiết bị bán dẫn


Ngành công nghiệp bán dẫn đòi hỏi các vật liệu chịu được khí phản ứng và nhiệt độ cao.

• Các buồng lò phản ứng CVD / MOCVD: Là một phần của các thành phần đối diện với plasma, chúng chống khắc và tạo ra hạt.

• Cửa sổ quan sát: ống saphir EFG phục vụ như kính nhìn trong suốt để giám sát trực quan bên trong buồng chân không.


4. Khoa học y tế và sinh học


Trong khoa học sinh học, khả năng tương thích sinh học và tính chất quang học của sapphire làm cho nó phù hợp cho các thiết bị chuyên biệt:

• Các tế bào dòng chảy trong HPLC: Các ống saphir được sử dụng trong sắc tố lỏng áp suất cao, nơi mà khả năng chống hóa học và minh bạch là rất quan trọng.

• Các dụng cụ nội soi: Chống trầy xước và độ rõ ràng của chúng cho phép hình ảnh độ nét cao trong chẩn đoán y tế.


5Không gian và Quốc phòng


Các ống saphir được sử dụng trong môi trường hàng không vũ trụ khắc nghiệt, chẳng hạn như:

• Các mái vòm quang tên lửa: Do sức mạnh và sức đề kháng nhiệt của chúng.

• Bảo vệ cảm biến: Để bảo vệ các cảm biến quang chống lại cát, gió và sốc nhiệt.




Hình ảnh sản phẩm thực tế và thông tin chi tiết về sản xuất

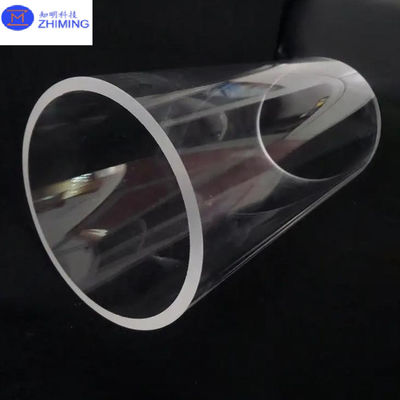

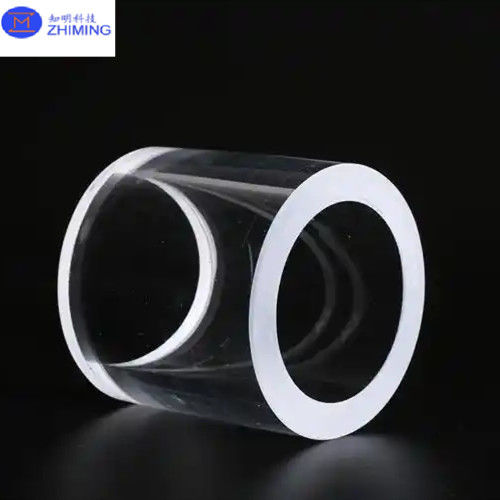

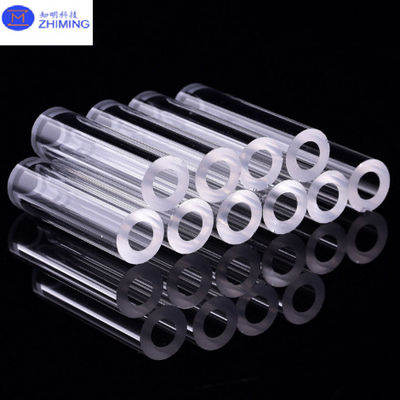

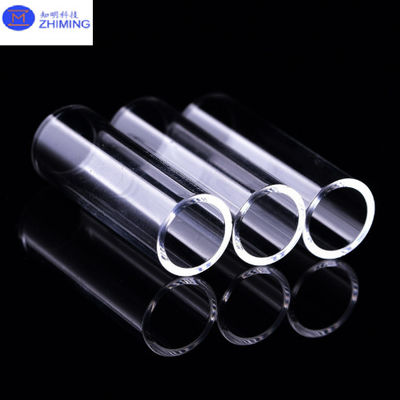

Trong hình trên, bạn có thể thấy một loạt các ống sapphire EFG tinh khiết cao đã được đánh bóng theo tiêu chuẩn quang học ở cả hai đầu.



Các ống cho thấy:


• Đối xứng hình trụ hoàn hảo: Đảm bảo sự lan truyền chùm tia nhất quán và phù hợp cơ học.

• Đường kính bên trong và bên ngoài đồng nhất: Cho phép sắp xếp chính xác trong các tập hợp quang học hoặc tàu áp suất.

• Độ tinh khiết tinh thể: Nhấn mạnh chất lượng của cả nguyên liệu thô và kỹ thuật đánh bóng.


Tùy chọn tùy chỉnh:


• Độ kính bên ngoài: Thông thường từ 3 mm đến 100 mm.

• Độ dày tường: Từ 0,5 mm đến 10 mm.

• Chiều dài: Tối đa 300 mm hoặc nhiều hơn theo yêu cầu.

• Định hướng: ngẫu nhiên hoặc được chỉ định (trục C, trục A, v.v.) cho các ứng dụng nhạy cảm với hai phân rã.


Độ đánh bóng:


• Tối đa Ra ≤ 0,3 μm độ thô bề mặt.

• Sơn quang trên cả hai mặt đảm bảo phân tán ánh sáng tối thiểu.



Tại sao chọn ống saphir sơn hai lần EFG?


Phương pháp EFG cho phép tăng trưởng trực tiếp của ống rỗng, loại bỏ chất thải và cho phép kiểm soát chặt chẽ hơn về kích thước.phương pháp sản xuất này đảm bảo các bộ phận hiệu suất cao với:

• Hiệu quả chi phí cho sản xuất hàng loạt.


• Khả năng lặp lại để tích hợp hệ thống nhất quán.


• Sự sống lâu dài ngay cả trong môi trường khó khăn nhất.



Khi so sánh với ống thủy tinh hoặc thạch anh truyền thống,sapphire không chỉ vượt trội về sức mạnh và độ bền mà còn cung cấp các tính chất quang học và nhiệt vượt trội biện minh cho việc sử dụng nó trong các ứng dụng quan trọng.



Kết luận

EFG ống sapphire với sơn hai mặt đại diện cho đỉnh cao của kỹ thuật vật liệu cho laser hiện đại và các ứng dụng quang học.Kháng nhiệt, và sự ổn định hóa học làm cho chúng không thể thiếu trong các ngành công nghiệp nơi mà độ chính xác, hiệu suất và độ bền là tối quan trọng.Xây dựng các thiết bị khoa học nhạy cảm, hoặc các thành phần kỹ thuật cho môi trường hàng không vũ trụ, ống sapphire là một sự lựa chọn đáng tin cậy và hướng về tương lai.

Đối với kích thước tùy chỉnh, tùy chọn sơn và giá bán hàng loạt, hãy tự do liên hệ với nhóm bán hàng kỹ thuật của chúng tôi. Chúng tôi cung cấp hỗ trợ OEM đầy đủ, thời gian giao hàng nhanh và vận chuyển toàn cầu.


Câu hỏi và câu trả lời

Hỏi: Một ống sapphire là gì và nó được sử dụng để làm gì?


A:Một ống sapphire là một thành phần hình trụ được làm từ sapphire tổng hợp (aluminium oxide đơn tinh thể, Al2O3), được biết đến với độ cứng đặc biệt, độ sáng quang cao,và chống nhiệt và hóa chấtCác ống saphir thường được sử dụng trong các hệ thống laser, các dụng cụ quang học, thiết bị xử lý bán dẫn và các thiết bị y tế.cũng như độ bền trong môi trường khắc nghiệt, làm cho chúng lý tưởng cho các ứng dụng chính xác cao và căng thẳng cao.
