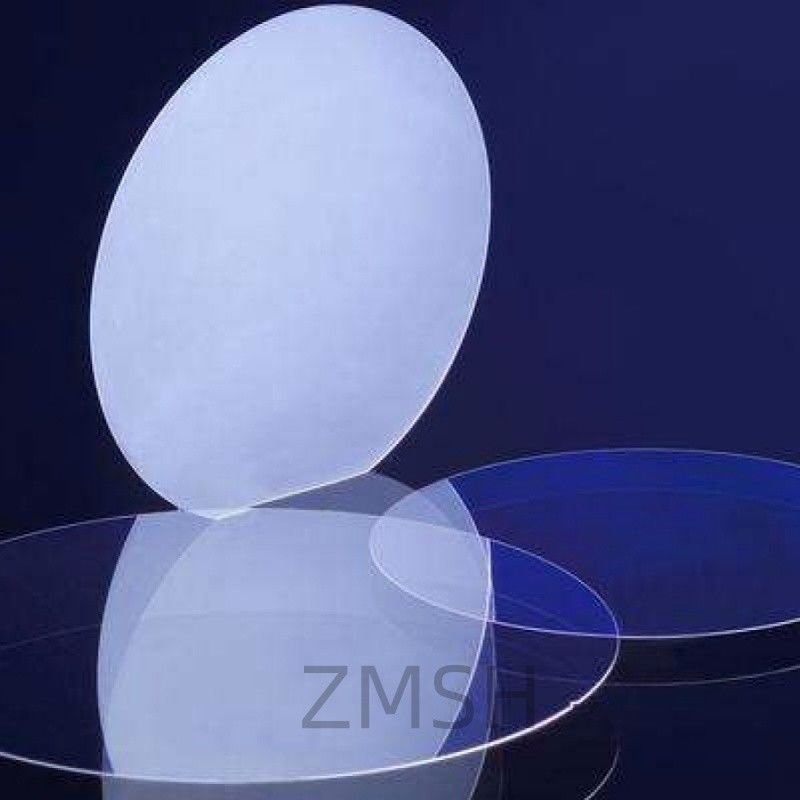

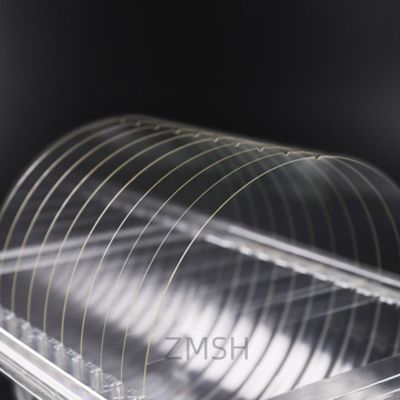

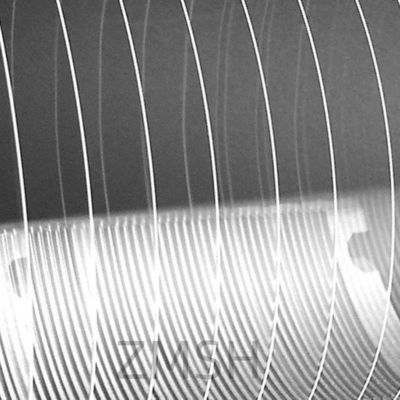

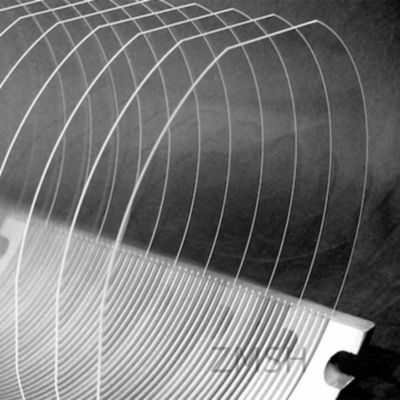

"2" "4" "6" "8" "12" SiO2 Quartz Wafer Quartz Wafers SiO2 MEMS nhiệt độ

"2" "4" "6" "8" "12" SiO2 Quartz Wafer Quartz Wafers SiO2 MEMS nhiệt độ

Tên thương hiệu: ZMSH
Số mẫu: Tấm thạch anh
MOQ: 25
giá bán: 20USD
Chi tiết bao bì: thùng tùy chỉnh
Điều khoản thanh toán: T/T
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Đường kính (inch):
3/4/6/8/12
Sự truyền qua nội bộ:
>99,9%
Chỉ số khúc xạ:
1.474698
Tổng số truyền:
>92%
TTV:
<3
độ phẳng:
<15
Khả năng cung cấp:
theo trường hợp
Làm nổi bật:

SiO2 MEMS Quartz Wafer

,

Nhiệt độ Quartz Wafer

Mô tả sản phẩm

Lời giới thiệu

Quartz wafer đóng một vai trò không thể thiếu trong việc phát triển các ngành công nghiệp điện tử, bán dẫn và quang học.được nhúng trong các trạm cơ sở tần số cao cung cấp năng lượng cho mạng 5GNhững chất nền tinh khiết cao này cho phép đổi mới trong mọi thứ từ tính toán lượng tử đến quang học tiên tiến.Mặc dù nó có nguồn gốc từ một trong những khoáng chất dồi dào nhất trên trái đất, các wafer thạch anh được thiết kế với các tiêu chuẩn đặc biệt về độ chính xác và hiệu suất.








Quartz là gì?

Quartz wafers là những đĩa tròn mỏng được tạo ra từ tinh thể tinh thể tinh thể siêu tinh khiết..Không giống như thạch anh tự nhiên, tạo thành các tinh thể prismatic bất thường, thạch anh tổng hợp được trồng trong điều kiện phòng thí nghiệm được kiểm soát chặt chẽ, tạo ra cấu trúc tinh thể đồng nhất.

Tính tinh thể vốn có của các wafer thạch anh cung cấp khả năng chống hóa học, tính minh bạch quang học và ổn định dưới nhiệt độ cao và căng thẳng cơ học.Những tính năng này làm cho các tấm ván thạch anh trở thành một thành phần cơ bản cho các thiết bị chính xác được sử dụng trong truyền dữ liệu, cảm biến, tính toán và công nghệ dựa trên laser.








Các thông số kỹ thuật của Quartz Wafer

Loại thạch anh 4 6 8 12
Kích thước
Chiều kính (inch) 4 6 8 12
Độ dày (mm) 0.05 ¢2 0.255 0.3 ¢ 5 0.4 ¢ 5
Độ khoan dung đường kính (inch) ± 0.1 ± 0.1 ± 0.1 ± 0.1
Độ dung nạp độ dày (mm) Có thể tùy chỉnh Có thể tùy chỉnh Có thể tùy chỉnh Có thể tùy chỉnh
Tính chất quang học
Chỉ số khúc xạ @365 nm 1.474698 1.474698 1.474698 1.474698
Chỉ số khúc xạ @546.1 nm 1.460243 1.460243 1.460243 1.460243
Chỉ số khúc xạ @1014 nm 1.450423 1.450423 1.450423 1.450423
Độ truyền nội bộ (1250 ∼ 1650 nm) > 99,9% > 99,9% > 99,9% > 99,9%
Tổng độ truyền (1250~1650 nm) >92% >92% >92% >92%
Chất lượng gia công
TTV (Sự thay đổi tổng độ dày, μm) <3 <3 <3 <3
Độ phẳng (μm) ≤15 ≤15 ≤15 ≤15
Độ thô bề mặt (nm) ≤ 1 ≤ 1 ≤ 1 ≤ 1
Vàng (μm) < 5 < 5 < 5 < 5
Tính chất vật lý
Mật độ (g/cm3) 2.20 2.20 2.20 2.20
Young's Modulus (GPa) 74.20 74.20 74.20 74.20
Độ cứng Mohs 6 ¢7 6 ¢7 6 ¢7 6 ¢7
Modulus cắt (GPa) 31.22 31.22 31.22 31.22
Tỷ lệ Poisson 0.17 0.17 0.17 0.17
Sức mạnh nén (GPa) 1.13 1.13 1.13 1.13
Độ bền kéo (MPa) 49 49 49 49
Hằng số dielectric (1 MHz) 3.75 3.75 3.75 3.75
Tính chất nhiệt
Điểm căng (1014.5 Pa·s) 1000°C 1000°C 1000°C 1000°C
Điểm nướng (1013 Pa·s) 1160°C 1160°C 1160°C 1160°C
Điểm mềm (107,6 Pa·s) 1620°C 1620°C 1620°C 1620°C








Ứng dụng của Quartz Wafers

Quartz wafers được thiết kế tùy chỉnh để đáp ứng các ứng dụng đòi hỏi trên các ngành công nghiệp bao gồm:

Thiết bị điện tử và RF

  • Quartz wafer là cốt lõi của các cộng hưởng tinh thể thạch anh và dao động cung cấp tín hiệu đồng hồ cho điện thoại thông minh, thiết bị GPS, máy tính và thiết bị truyền thông không dây.
  • Sự giãn nở nhiệt thấp và yếu tố Q cao của chúng làm cho các tấm vạch thạch anh hoàn hảo cho các mạch thời gian ổn định cao và bộ lọc RF.

Optoelectronics và hình ảnh

  • Quartz wafer cung cấp khả năng truyền tia UV và IR tuyệt vời, làm cho chúng lý tưởng cho ống kính quang học, phân tách chùm tia, cửa sổ laser và máy dò.
  • Tính chống bức xạ của chúng cho phép sử dụng trong vật lý năng lượng cao và các dụng cụ không gian.

Máy bán dẫn và MEMS

  • Các wafer thạch anh phục vụ như là chất nền cho các mạch bán dẫn tần số cao, đặc biệt là trong các ứng dụng GaN và RF.
  • Trong MEMS (Hệ thống vi điện cơ học), các wafer thạch anh chuyển đổi tín hiệu cơ học thành tín hiệu điện thông qua hiệu ứng piezoelectric, cho phép các cảm biến như kính quay và máy đo tốc độ.

Sản xuất tiên tiến & Phòng thí nghiệm

  • Quartz tinh khiết cao được sử dụng rộng rãi trong các phòng thí nghiệm hóa học, y sinh và quang học cho các tế bào quang học, các bộ lọc tia UV và xử lý mẫu nhiệt độ cao.
  • Tính tương thích của chúng với môi trường khắc nghiệt làm cho chúng phù hợp với buồng plasma và công cụ lắng đọng.






Làm thế nào để sản xuất miếng đá thạch anh

Có hai tuyến đường sản xuất chính cho wafer thạch anh:

Các loại vải đá thạch anh nóng chảy

Các tấm vỏ thạch anh được sản xuất bằng cách nấu chảy các hạt thạch anh tự nhiên thành một tấm thủy tinh vô hình, sau đó cắt và đánh bóng khối rắn thành các vỏ mỏng.

  • Tính minh bạch UV đặc biệt
  • Phạm vi hoạt động nhiệt rộng (> 1100 °C)
  • Chống sốc nhiệt tuyệt vời

Chúng lý tưởng cho thiết bị bốc phích, lò nhiệt độ cao và cửa sổ quang học nhưng không phù hợp với các ứng dụng piezoelectric do thiếu trật tự tinh thể.

Quartz được nuôi dưỡng

Các miếng vôi thạch anh được nuôi dưỡng một cách tổng hợp để sản xuất các tinh thể không có khiếm khuyết với định hướng lưới chính xác.

  • góc cắt chính xác (X, Y, Z, cắt AT, vv)
  • Máy dao động tần số cao và bộ lọc SAW
  • Máy phân cực quang học và thiết bị MEMS tiên tiến

Quá trình sản xuất liên quan đến sự phát triển hạt giống trong ô tô, tiếp theo là cắt lát, định hướng, ủ và đánh bóng.








Các nhà cung cấp vải thạch anh hàng đầu

Các nhà cung cấp toàn cầu chuyên sản xuất vải thạch anh chính xác cao bao gồm:

  • Heraeus(Đức) Quartz nóng chảy và tổng hợp

  • Đá thạch anh Shin-Etsu(Nhật Bản)

  • WaferPro(Hoa Kỳ) ️ các tấm vỏ và nền thạch anh đường kính rộng

  • Korth Kristalle(Đức) Mảng tinh thể tổng hợp






Vai trò phát triển của vỏ đá thạch anh

Quartz wafers tiếp tục phát triển như là các thành phần thiết yếu trong bối cảnh công nghệ mới nổi:

  • Tiểu hóaCác wafer thạch anh đang được chế tạo với độ khoan dung chặt chẽ hơn để tích hợp các thiết bị nhỏ gọn.

  • Điện tử tần số cao hơnCác thiết kế wafer thạch anh mới đang đẩy vào lĩnh vực mmWave và THz cho 6G và radar.

  • Thiết bị cảm biến thế hệ tiếp theoTừ xe tự lái đến IoT công nghiệp, các cảm biến dựa trên thạch anh đang trở nên quan trọng hơn.






Các câu hỏi thường được hỏi về vỏ thạch anh

1Quartz wafer là gì?

Quartz wafer là một đĩa phẳng mỏng được làm từ silicon dioxide tinh thể (SiO2), thường được sản xuất theo kích thước bán dẫn tiêu chuẩn (ví dụ: 2 ", 3 ", 4 ", 6 ", 8 " hoặc 12").ổn định nhiệt, và độ minh bạch quang học, một tấm ván thạch anh được sử dụng làm chất nền hoặc chất mang trong các ứng dụng chính xác cao như chế tạo bán dẫn, thiết bị MEMS, hệ thống quang học,và các quy trình chân không.



2Sự khác biệt giữa thạch anh và silic gel là gì?

Thạch anh là một dạng rắn tinh thể của silicon dioxide (SiO2), trong khi silic gel là một dạng vô hình và xốp của SiO2, thường được sử dụng làm chất khô để hấp thụ độ ẩm.

  • Thạch anh cứng, trong suốt và được sử dụng trong các ứng dụng điện tử, quang học và công nghiệp.
  • Silica gel xuất hiện dưới dạng hạt nhỏ hoặc hạt và chủ yếu được sử dụng để kiểm soát độ ẩm trong bao bì, điện tử và lưu trữ.



3Thạch anh tinh thể được sử dụng để làm gì?

Các tinh thể thạch anh được sử dụng rộng rãi trong điện tử và quang học do tính chất piezoelectric của chúng (chúng tạo ra điện tích dưới căng cơ khí).

  • Máy dao động và điều khiển tần số(ví dụ, đồng hồ thạch anh, đồng hồ, vi điều khiển)
  • Các thành phần quang học(ví dụ: kính, tấm sóng, cửa sổ)
  • Máy cộng hưởng và bộ lọctrong các thiết bị RF và truyền thông
  • Cảm biếncho áp lực, gia tốc, hoặc lực
  • Sản xuất bán dẫnlàm chất nền hoặc cửa sổ quy trình



4Tại sao thạch anh được sử dụng trong vi mạch?

Thạch anh được sử dụng trong các ứng dụng liên quan đến vi mạch vì nó cung cấp:

  • Khả năng ổn định nhiệttrong quá trình nhiệt độ cao như khuếch tán và nung
  • Phân cách điệndo các tính chất điện môi của nó
  • Kháng hóa họcđến axit và dung môi được sử dụng trong sản xuất bán dẫn
  • Độ chính xác kích thướcvà mở rộng nhiệt thấp cho sự sắp xếp lithography đáng tin cậy
  • Trong khi thạch anh không được sử dụng như là vật liệu bán dẫn hoạt động (như silicon), nó đóng một vai trò hỗ trợ quan trọng trong môi trường sản xuất, đặc biệt là trong lò, buồng,và chất nền mặt nạ quang.
