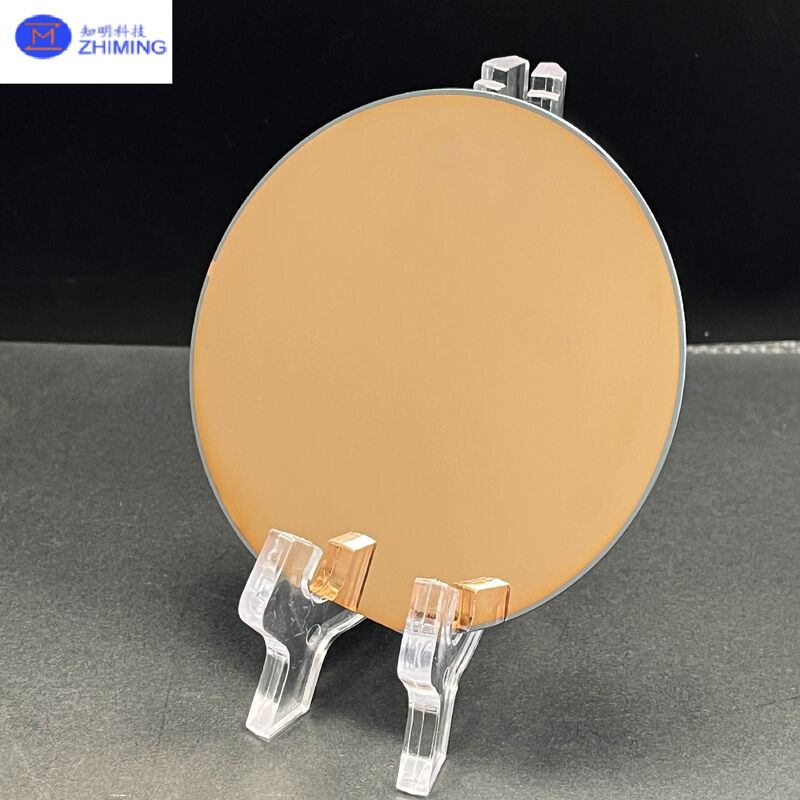

Các tấm silicon tráng kim loại Ti/Cu được sản xuất bằng cách lắng đọng mộtLớp dính titan (Ti)tiếp theo là aLớp dẫn đồng (Cu)trên các chất nền chất lượng cao sử dụngPhân xạ magnetron tiêu chuẩnLớp Ti làm tăng độ dính của phim và sự ổn định giao diện, trong khi lớp Cu cung cấp độ dẫn điện tuyệt vời.Phạm vi kháng, và độ dày phim có sẵn, với tùy chỉnh đầy đủ được hỗ trợ cho nghiên cứu và tạo mẫu công nghiệp.
Bộ sợi phim: Substrate +Lớp dính (Ti)+Lớp phủ (Cu)
Quá trình khai thácStandard:Phân xạ từ trục(không cần thiết: bốc hơi nhiệt / điện áp theo yêu cầu)
Đặc điểm chính: Độ bám chặt mạnh, bề mặt kháng thấp, phù hợp với lithography tiếp theo, tích tụ điện áp hoặc chế tạo thiết bị.
| Điểm | Thông số kỹ thuật / Tùy chọn |
|---|---|
| Kích thước wafer | 2", 4", 6", 8"; 10×10 mm; bất kỳ kích thước tùy chỉnh nào có sẵn |
| Loại dẫn điện | Loại P, loại N, Kháng cao nội tại (Un) |
| Định hướng tinh thể | <100>, <111>, v.v. |
| Kháng chất | Mức thấp: < 0,0015 Ω·cm; Trung bình: 1 ¥10 Ω·cm; Cao: > 1000 ¥10000 Ω·cm |
| Độ dày chất nền (μm) | 2": 200 / 280 / 400 / 500 / theo yêu cầu; 4": 450 / 500 / 525 / theo yêu cầu; 6": 625 / 650 / 675 / theo yêu cầu; 8": 650 / 700 / 725 / 775 / theo yêu cầu |
| Vật liệu nền | Silicon (Si); tùy chọn: thạch anh, thủy tinh BF33, vv. |
| Cấu trúc ngăn xếp | Chất nền + Ti lớp dính + Cu lớp phủ |
| Phương pháp đặt hàng | Magnetron sputtering (tiêu chuẩn); tùy chọn: bốc hơi nhiệt / điện áp |
| Các loại phim kim loại có sẵn (series) | Ti/Cu; cũng có: Au, Pt, Al, Ni, Ag, vv |
| Độ dày màng | 10 nm, 50 nm, 100 nm, 150 nm, 300 nm, 500 nm, 1 μm, v.v. (có thể tùy chỉnh) |
Các dây liên lạc và điện cực Ohmic: chất nền dẫn điện, đệm tiếp xúc, thử nghiệm điện
Lớp hạt giống cho sơn điện: RDL, cấu trúc vi mô, quy trình điện áp MEMS
Nghiên cứu về vật liệu nano và màng mỏng: chất nền sol·gel, tăng trưởng và mô tả vật liệu nano
Viêm vi mô và đo lường thăm dò: SEM, AFM và các ứng dụng viêm viêm thăm dò quét khác
Nền tảng sinh học/hóa học: nuôi dưỡng tế bào, mảng vi khuẩn protein / DNA, chất nền phản xạ, nền tảng cảm biến
Sự bám sát tuyệt vờiđược kích hoạt bởi lớp giữa Ti
Độ dẫn điện caovà bề mặt Cu đồng đều
Lựa chọn rộngcủa kích thước wafer, phạm vi kháng và định hướng
Tùy chỉnh linh hoạtcho kích thước, chất nền, bộ sưu tập phim và độ dày
Quá trình ổn định, lặp lạisử dụng công nghệ phun phun trưởng thành
Q1: Tại sao một lớp Ti được sử dụng dưới lớp phủ Cu?
A: Titanium hoạt động như mộtLớp dính, cải thiện sự gắn kết của đồng với chất nền và tăng cường sự ổn định giao diện, giúp giảm lột hoặc tách lớp trong khi xử lý và chế biến.
Q2: Cấu hình độ dày Ti / Cu điển hình là gì?
A: Các kết hợp phổ biến bao gồm:Ti: hàng chục nm (ví dụ: 10 ‰ 50 nm)vàCu: 50 ∼ 300 nmLớp Cu dày hơn (mm-level) thường đạt được bằng cáchĐiện áp trên một lớp hạt Cu được phun, tùy thuộc vào đơn của bạn.
Q3: Bạn có thể phủ cả hai mặt của wafer không?
A: Vâng.Lớp phủ một mặt hoặc hai mặtxin vui lòng xác định yêu cầu của bạn khi đặt hàng.
