Thông tin chi tiết sản phẩm:

Nguồn gốc: Trung Quốc
Hàng hiệu: ZMKJ
Số mô hình: Bánh xốp sic 4 inch

Thanh toán:

Số lượng đặt hàng tối thiểu: 3 CHIẾC
Giá bán: by case
chi tiết đóng gói: gói wafer đơn trong phòng làm sạch 100 lớp
Thời gian giao hàng: 1-6 tuần
Điều khoản thanh toán: T / T, Western Union, MoneyGram
Khả năng cung cấp: 1-50 chiếc / tháng
Giá tốt nhất Tiếp xúc

Thông tin chi tiết

Vật liệu: SiC đơn tinh thể 4h-N Thể loại: Cấp sản xuất
dày: 1,5mm bề mặt: DSP
Ứng dụng: epitaxy Chiều kính: 4 inch
Màu sắc: Xanh MPD: <1cm-2
Làm nổi bật:

Wafer 4h-N SIC

,

Wafer silicon cacbua 4h-N

,

Wafer silicon cacbua 1

Mô tả sản phẩm



Kích thước tùy chỉnh2 inch / 3 inch / 4 inch / 6 inch 6H-N / 4H-SEMI / 4H-N SIC thạch cao

sic wafer 4 inch đầu tiên nghiên cứu con người lớp 4H-N/SEMI kích thước tiêu chuẩn



Về Silicon Carbide (SiC) Crystal

Silicon carbide (SiC), còn được gọi là carborundum, là một chất bán dẫn có chứa silic và carbon với công thức hóa học SiC.SiC được sử dụng trong các thiết bị điện tử bán dẫn hoạt động ở nhiệt độ cao hoặc điện áp cao, hoặc cả hai. SiC cũng là một trong những thành phần LED quan trọng, nó là một chất nền phổ biến cho các thiết bị GaN phát triển, và nó cũng phục vụ như một chất phân tán nhiệt trong đèn LED công suất cao.



1Mô tả.
Tài sản 4H-SiC, tinh thể đơn 6H-SiC, tinh thể đơn
Các thông số lưới a=3,076 Å c=10,053 Å a=3.073 Å c=15.117 Å
Chuỗi xếp chồng lên nhau ABCB ABCACB
Độ cứng Mohs ≈9.2 ≈9.2
Mật độ 3.21 g/cm3 3.21 g/cm3
Therm. hệ số mở rộng 4-5×10-6/K 4-5×10-6/K
Chỉ số khúc xạ @750nm

không = 2.61
ne = 2.66

không = 2.60
ne = 2.65

Hằng số dielectric c~9.66 c~9.66
Độ dẫn nhiệt (loại N, 0,02 ohm.cm)

a~ 4.2 W/cm·K@298K
c~3.7 W/cm·K@298K


Khả năng dẫn nhiệt (nửa cách nhiệt)

a ~ 4,9 W/cm·K@298K
c~3.9 W/cm·K@298K

a~4,6 W/cm·K@298K
c~3.2 W/cm·K@298K

Băng-gap 3.23 eV 3.02 eV
Điện trường phá vỡ 3-5×106V/cm 3-5×106V/cm
Tốc độ trôi dạt bão hòa 2.0×105m/s 2.0×105m/s

4 inch n-doped 4H Silicon Carbide SiC Wafer

4H-N 4inch đường kính Silicon Carbide (SiC) Thông số kỹ thuật nền

2 inch đường kính Silicon Carbide (SiC) Thông số kỹ thuật nền
Thể loại Mức độ MPD bằng không Lớp sản xuất Bằng nghiên cứu Mức độ giả

Chiều kính 100. mm±0,5mm

Độ dày 350 μm±25 μm hoặc 500±25 μm Hoặc độ dày tùy chỉnh khác

Định hướng Wafer Ngoài trục: 4,0° hướng <1120> ± 0,5° cho 4H-N/4H-SI Trên trục: <0001> ± 0,5° cho 6H-N/6H-SI/4H-N/4H-SI

Mật độ ống vi ≤0 cm-2 ≤1cm-2 ≤5cm-2 ≤ 10 cm-2

Kháng chất 4H-N 0.015~0.028 Ω•cm

6H-N 0.02 ~ 0.1 Ω•cm

4/6H-SI ≥1E5 Ω·cm

Căn hộ chính {10-10} ± 5,0°

Độ dài phẳng chính 18.5 mm±2.0 mm

Chiều dài phẳng thứ cấp 10.0mm±2.0 mm

Định hướng phẳng thứ cấp Silicon mặt lên: 90 ° CW từ Prime flat ± 5,0 °

Việc loại trừ cạnh 1 mm

TTV/Bow/Warp ≤10μm /≤10μm /≤15μm

Độ thô Polish Ra≤1 nm

CMP Ra≤0,5 nm

Nứt do ánh sáng cường độ cao Không có 1 được phép, ≤2 mm Chiều dài tích lũy ≤ 10mm, chiều dài đơn ≤ 2mm


Các tấm hex bằng ánh sáng cường độ cao Vùng tích lũy ≤ 1% Vùng tích lũy ≤ 1% Vùng tích lũy ≤ 3%

Các khu vực đa kiểu theo cường độ ánh sáng cao Không có Vùng tích lũy ≤ 2% Vùng tích lũy ≤ 5%


Các vết trầy xước do ánh sáng cường độ cao 3 vết trầy xước đến 1 × đường kính wafer tổng chiều dài 5 vết trầy xước đến 1 × đường kính wafer tổng chiều dài 5 vết trầy xước đến 1 × đường kính wafer tổng chiều dài


chip cạnh Không có 3 cho phép, mỗi m ≤ 0,5 mm 5 được phép, mỗi m ≤ 1 mm



Triển lãm sản xuất

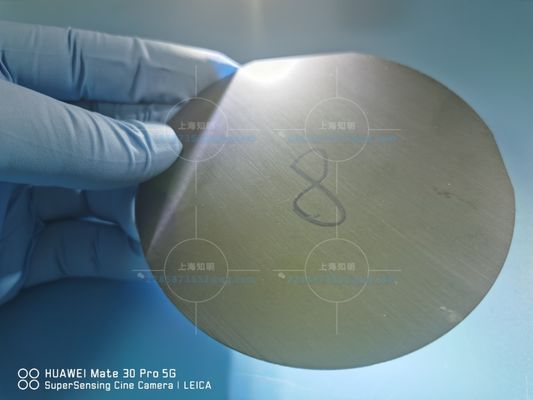

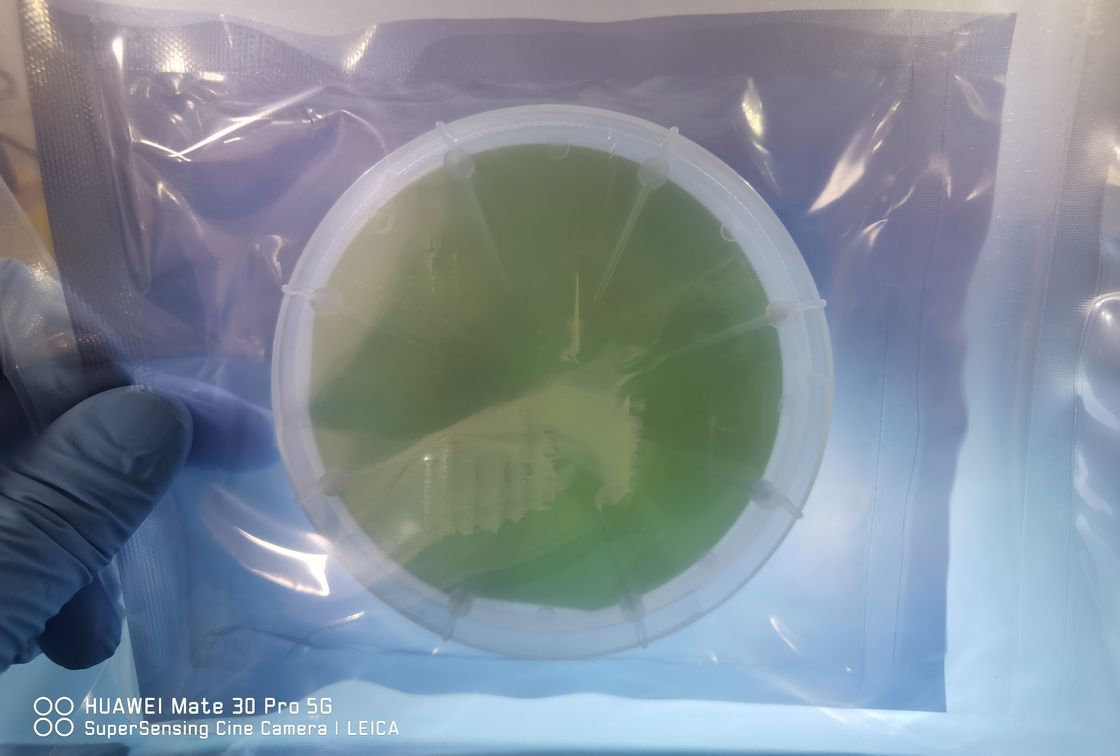

350um Độ dày 4h-N 4H-SEMI SIC Silicon Carbide Wafer cho epitaxial 1350um Độ dày 4h-N 4H-SEMI SIC Silicon Carbide Wafer cho epitaxial 2

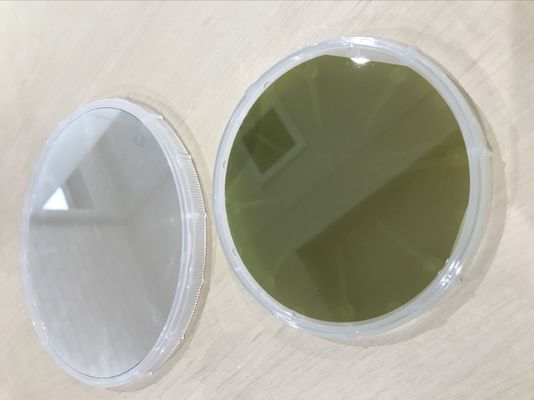

350um Độ dày 4h-N 4H-SEMI SIC Silicon Carbide Wafer cho epitaxial 3
