Gallium Nitride On Silicon Wafer GaN-on-Si 2 inch 4 inch 6 inch 8 inch Cho công nghệ CMOS

Gallium Nitride trên Silicon Wafer GaN-on-Si 2,4,6,8inch cho công nghệ CMOS

Gallium Nitride trên silicon wafer của trừu tượng

Gallium Nitride on Silicon (GaN-on-Si) đại diện cho một tiến bộ đầy hứa hẹn trong công nghệ bán dẫn,kết hợp các tính chất có lợi của gallium nitride (GaN) với chất nền silic hiệu quả về chi phíTóm tắt này khám phá các đặc điểm chính và ứng dụng tiềm năng của các tấm GaN-on-Si trong ngành công nghiệp bán dẫn.

GaN-on-Si wafer tận dụng tính chất nhiệt và điện vượt trội của GaN, vượt qua các thiết bị silicon truyền thống về hiệu suất và hiệu quả.Việc tích hợp GaN trên chất nền silicon cung cấp độ dẫn nhiệt tăng cường so với các chất nền khác như sapphire, góp phần cải thiện khả năng xử lý năng lượng và giảm tiêu hao nhiệt trong các ứng dụng công suất cao.

Việc lựa chọn các vật liệu bán dẫn đóng một vai trò quan trọng trong việc đạt được các thiết bị điện tử đáng tin cậy và hiệu quả.từ lâu đã thống trị ngành công nghiệp nhưng phải đối mặt với những thách thức trong việc đáp ứng nhu cầu ngày càng nghiêm ngặt của điện tử hiện đạiGaN-on-Si nổi lên như một sự thay thế khả thi, có khả năng giải quyết những thách thức này với điện áp phân hạch cao, tính di động điện tử cao,và tương thích với các quy trình sản xuất silicon hiện có.

Các công cụ mô phỏng và phân tích rất quan trọng trong việc đánh giá tính chất điện và nhiệt của các tấm GaN-on-Si, giúp các nhà thiết kế tối ưu hóa hiệu suất và hiệu quả của thiết bị.Tóm tắt này nhấn mạnh tầm quan trọng của việc lựa chọn vật liệu trong sản xuất bán dẫn, nhấn mạnh GaN-on-Si là một ứng cử viên hứa hẹn cho điện tử điện thế hệ tiếp theo, đèn LED và thiết bị truyền thông không dây.

Tóm lại, các tấm GaN-on-Si cung cấp một sự phối hợp hấp dẫn của các lợi thế hiệu suất của GaN và khả năng mở rộng sản xuất của silicon,mở đường cho các thiết bị bán dẫn nâng cao có khả năng đáp ứng nhu cầu phát triển của các ứng dụng công nghệ hiện đại.

Gallium Nitride về tính chất của Silicon wafer

Tính chất của Gallium Nitride trên các tấm silicon (GaN-on-Si) bao gồm:

1. Tính chất điện:

   • Điện tử di động cao: GaN-on-Si có tính di động điện tử cao, cho phép tốc độ chuyển đổi nhanh hơn và kháng cự điện thấp hơn trong các thiết bị điện.
   • Năng lượng phá vỡ cao: Các thiết bị GaN-on-Si có thể chịu được điện áp cao hơn so với các thiết bị silicon truyền thống, làm cho chúng phù hợp với các ứng dụng công suất cao.

2. Tính chất nhiệt:

   • Tính dẫn nhiệt được cải thiện: Các chất nền silic cung cấp tính dẫn nhiệt tốt hơn so với saphir, cải thiện khả năng phân tán nhiệt và độ tin cậy của các thiết bị GaN-on-Si.
   • Kháng nhiệt giảm: Kháng nhiệt thấp hơn cho phép quản lý nhiệt hiệu quả, rất quan trọng để duy trì hiệu suất thiết bị và tuổi thọ trong hoạt động công suất cao.

3. Khả năng tương thích và tích hợp vật liệu:

   • Khả năng tương thích với các quy trình sản xuất silicon: GaN-on-Si wafer có thể được sản xuất bằng cách sử dụng các cơ sở chế biến silicon hiện có,cho phép sản xuất hiệu quả về chi phí và tích hợp vào sản xuất bán dẫn chính thống.
   • Khả năng tích hợp: Khả năng tích hợp các thiết bị GaN với các mạch dựa trên silicon làm tăng tính linh hoạt thiết kế và cho phép phát triển các hệ thống tích hợp phức tạp.

4. Tính chất quang học và vật lý:

   • Tính minh bạch với ánh sáng nhìn thấy được: Các vật liệu GaN-on-Si có thể minh bạch trong quang phổ nhìn thấy được, làm cho chúng phù hợp với các ứng dụng quang điện tử như đèn LED và máy dò ánh sáng.
   • Tính ổn định cơ học: GaN-on-Si wafer cung cấp tính ổn định cơ học, rất quan trọng để duy trì tính toàn vẹn và hiệu suất của thiết bị trong các điều kiện hoạt động khác nhau.

Gallium Nitride trên ứng dụng của Silicon wafer

1. Điện tử điện: GaN-on-Si wafer được sử dụng trong các thiết bị tần số cao và công suất cao như bộ khuếch đại RF, bộ chuyển đổi điện và nguồn cung cấp điện.và quản lý nhiệt được cải thiện so với các thiết bị dựa trên silicon truyền thống.

2. Ánh sáng LED: Các vật liệu GaN-on-Si được sử dụng trong sản xuất đèn LED (Light Emitting Diodes) cho ánh sáng chung, ánh sáng ô tô và màn hình.và tuổi thọ dài hơn so với đèn LED thông thường.

3. Truyền thông không dây: Các thiết bị GaN-on-Si được sử dụng trong các hệ thống truyền thông không dây tốc độ cao, bao gồm các mạng 5G và các ứng dụng radar.Hiệu suất tần số cao và đặc điểm tiếng ồn thấp của chúng làm cho chúng phù hợp với các ứng dụng đòi hỏi này.

4. Năng lượng mặt trời: Công nghệ GaN-on-Si được nghiên cứu để sử dụng trong pin mặt trời quang điện (PV) để cải thiện hiệu quả và giảm chi phí liên quan đến chuyển đổi và lưu trữ năng lượng.

5. Điện tử tiêu dùng: GaN-on-Si được tích hợp vào các thiết bị điện tử tiêu dùng khác nhau như bộ điều hợp điện, bộ sạc và biến tần do kích thước nhỏ gọn, hiệu quả cao và khả năng sạc nhanh.

6. Ô tô: GaN-on-Si wafer đang đạt được sức hút trong các ứng dụng ô tô, bao gồm cả xe điện (EV), nơi chúng được sử dụng trong điện tử công suất để chuyển đổi và quản lý năng lượng hiệu quả.

7. Thiết bị y tế: Công nghệ GaN-on-Si được sử dụng trong các thiết bị y tế vì độ tin cậy, hiệu quả và khả năng xử lý tín hiệu tần số cao,đóng góp cho sự tiến bộ trong hình ảnh chẩn đoán và thiết bị điều trị.

8. Ứng dụng công nghiệp: Các thiết bị GaN-on-Si tìm thấy các ứng dụng trong tự động hóa công nghiệp, robot và nguồn cung cấp điện, nơi có hiệu quả và độ tin cậy cao là rất quan trọng.

Nhìn chung, các tấm GaN-on-Si cung cấp một nền tảng linh hoạt cho các ứng dụng bán dẫn hiệu suất cao khác nhau, góp phần vào tiến bộ về hiệu quả năng lượng, công nghệ truyền thông,và điện tử tiêu dùng.

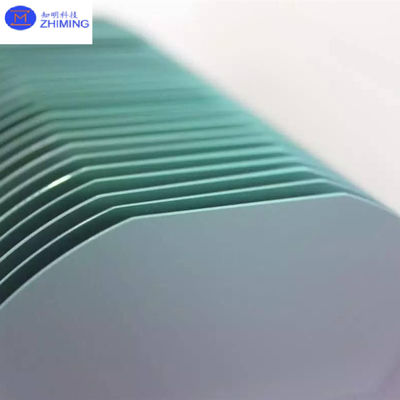

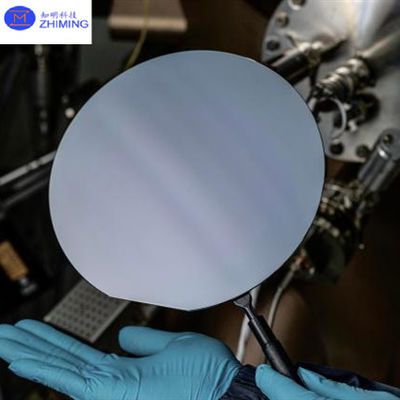

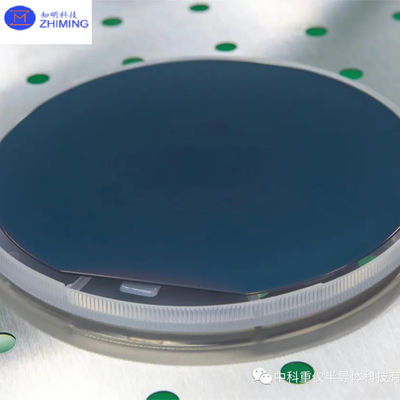

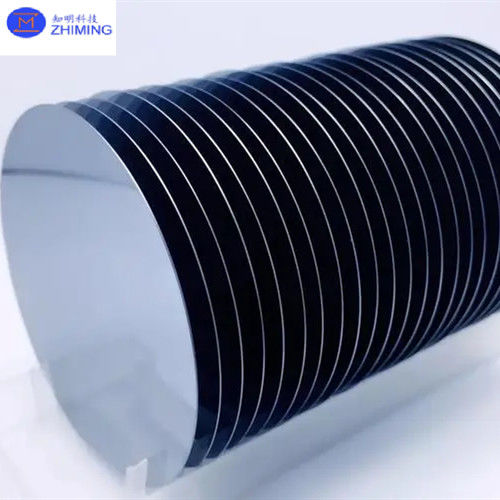

ZMSH Gallium Nitride trên hình ảnh của silicon wafer

Gallium Nitride trên Silicon Wafer's Q&A

Gallium nitride trên Si là gì?

Gallium Nitride trên Silicon (GaN-on-Si) đề cập đến một công nghệ bán dẫn trong đó gallium nitride (GaN) được trồng trên chất nền silicon (Si).Sự tích hợp này kết hợp các tính chất độc đáo của cả hai vật liệu để đạt được hiệu suất nâng cao trong các ứng dụng điện tử và quang điện tử khác nhau.

Các điểm quan trọng về GaN-on-Si:

1. Sự kết hợp vật liệu: GaN được biết đến với băng tần rộng và tính di động điện tử cao, làm cho nó phù hợp với các ứng dụng công suất cao và tần số cao.cung cấp một chất nền hiệu quả về chi phí với các quy trình sản xuất đã được thiết lập.

2. Ưu điểm: Việc tích hợp GaN trên chất nền silic cung cấp một số lợi thế:

   • Hiệu quả chi phí: Tận dụng các cơ sở sản xuất silicon hiện có làm giảm chi phí sản xuất so với sử dụng nền sapphire hoặc silicon carbide.
   • Quản lý nhiệt: Các chất nền silic có độ dẫn nhiệt tốt hơn so với các vật liệu khác, giúp phân tán nhiệt từ các thiết bị GaN.
   • Khả năng mở rộng: Công nghệ GaN-on-Si có khả năng được hưởng lợi từ khả năng mở rộng và cơ sở hạ tầng của silicon trong ngành công nghiệp bán dẫn.

Lợi thế của gallium nitride so với silic là gì?

Gallium Nitride (GaN) mang lại một số lợi thế so với silicon (Si), đặc biệt là trong một số ứng dụng hiệu suất cao:

1. Phạm vi rộng: GaN có bandgap rộng hơn (khoảng 3,4 eV) so với silicon (1,1 eV).Đặc điểm này cho phép các thiết bị GaN hoạt động ở điện áp và nhiệt độ cao hơn mà không có dòng rò rỉ đáng kể, làm cho chúng phù hợp với các ứng dụng công suất cao.

2. Điện tử di động cao: GaN thể hiện tính di động electron cao hơn silicon, có nghĩa là electron có thể di chuyển nhanh hơn thông qua vật liệu.Tính chất này dẫn đến tốc độ chuyển đổi nhanh hơn và kháng cự điện thấp hơn trong các thiết bị điện tử, dẫn đến hiệu quả cao hơn và giảm mất điện.

3. Điện áp chia cắt cao: Các thiết bị GaN có thể chịu được điện áp phá vỡ cao hơn so với silicon. Điều này đặc biệt có lợi trong các ứng dụng điện tử công suất, nơi các thiết bị cần xử lý điện áp và dòng điện cao.

4. Hoạt động tần số cao: Do tính di động điện tử cao và dung lượng ký sinh trùng thấp, các thiết bị GaN có thể hoạt động ở tần số cao hơn nhiều so với các thiết bị dựa trên silicon.Điều này làm cho GaN lý tưởng cho các ứng dụng trong bộ khuếch đại RF, bộ chuyển đổi điện tần số cao và hệ thống truyền thông không dây (ví dụ: mạng 5G).

5. Việc thu nhỏ và hiệu quả: Các thiết bị GaN thường có mức mất mát thấp hơn và hiệu quả cao hơn so với các thiết bị silicon, ngay cả ở kích thước nhỏ hơn.và hệ thống điện tử và điện năng tiết kiệm năng lượng.

6. Quản lý nhiệt: Trong khi silic có độ dẫn nhiệt tốt, GaN có thể phân tán nhiệt hiệu quả hơn,đặc biệt là khi được tích hợp với các chất nền phù hợp như silicon carbide (SiC) hoặc thậm chí chính silicon trong công nghệ GaN-on-Si.

7. Tích hợp với Công nghệ Silicon: GaN có thể được trồng trên chất nền silicon, tận dụng cơ sở hạ tầng sản xuất silicon hiện có.Sự tích hợp này có khả năng làm giảm chi phí sản xuất và tăng khả năng mở rộng cho sản xuất bán dẫn quy mô lớn.

8. Ứng dụng: GaN đặc biệt được ưa chuộng trong các ứng dụng như điện tử công suất, ánh sáng LED, thiết bị RF / vi sóng và điện tử ô tô,nơi sự kết hợp độc đáo của các tính chất cho phép hiệu suất vượt trội, hiệu quả và đáng tin cậy.

Tóm lại, Gallium Nitride (GaN) mang lại một số lợi thế rõ ràng so với silicon (Si), đặc biệt là trong các ứng dụng công suất cao, tần số cao và hiệu quả quan trọng,thúc đẩy việc áp dụng nó trong các công nghệ tiên tiến khác nhau.
