SiC Wafer 4H N Type 8inch Sản xuất chất lượng chất lượng Dummy tùy chỉnh Mặt hai đánh bóng Silicon Carbide Wafer
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | ZMSH |
| Số mô hình: | tấm silic cacbua |
Thanh toán:
| Thời gian giao hàng: | 2-4 tuần |
|---|---|
| Điều khoản thanh toán: | T/T |
|
Thông tin chi tiết |
|||
| Parameter: | Loại N | đa hình: | 4h |
|---|---|---|---|
| Độ dày: | 500.0µm±25.0µm | lớp: | Prime, Dummy,Nghiên cứu |
| Chiều kính: | 200.0mm +0mm/-0.5mm | Hướng Notch: | <1-100>±1° |
| Độ nhám bề mặt (10µm×10µm): | Mặt Si Ra<0,2 nm ； Mặt C Ra<0,5 nm | Ô nhiễm kim loại bề mặt: | (Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca,V, Mn) ≤1E11cm-2 |
| Làm nổi bật: | 8 inch đường kính SiC Wafer,LTV TTV BOW Warp SiC Wafer,Bánh SiC lớp P |
||
Mô tả sản phẩm
SiC Wafer 4H N Type 8inch Sản xuất chất lượng chất lượng Dummy tùy chỉnh Mặt hai đánh bóng Silicon Carbide Wafer
Mô tả của SiC Wafer:
SiC wafer là một vật liệu bán dẫn có tính chất điện và nhiệt tuyệt vời.Ngoài sức đề kháng nhiệt cao của nóSo với các chất bán dẫn khác, một tấm wafer silicon carbide là lý tưởng cho một loạt các ứng dụng điện và điện áp.Điều này có nghĩa là nó phù hợp với một loạt các thiết bị điện và quang học.SiC wafer là vật liệu bán dẫn phổ biến nhất hiện có. Nó là một vật liệu bán dẫn chất lượng cao hoàn hảo cho nhiều ứng dụng.Các silicon carbide wafer là một vật liệu rất hữu ích cho các loại thiết bị điện tửChúng tôi cung cấp một loạt các tấm SiC chất lượng cao và nền.
Tính chất của SiC Wafer:
1. Năng lượng Bandgap cao
2. Chống nhiệt cao
3Độ cứng cao
4. Sự ổn định hóa học tốt
Hình thức của SiC Wafer:
| Tài sản | Tỷ lệ P | D | |
| Hình dạng tinh thể | 4h | ||
| Polytyp | Không được phép | Vùng đất ≤ 5% | |
| (MPD) a | ≤1/cm2 | ≤5/cm2 | |
| Bảng hex | Không được phép | Vùng đất ≤ 5% | |
| Bao gồm a | Vùng đất ≤0,05% | N/A | |
| Kháng chất | 0.015Ω•cm 0.028Ω•cm | 0.014Ω•cm 0.028Ω•cm | |
| (EPD) a | ≤ 8000/cm2 | N/A | |
| (TED) a | ≤6000/cm2 | N/A | |
| (BPD) a | ≤ 2000/cm2 | N/A | |
| (TSD) a | ≤ 1000/cm2 | N/A | |
| Lỗi xếp chồng | ≤ 1% diện tích | N/A | |
| Định hướng notch | <1-100>±1° | ||
| Ngọn ngón | 90° +5°/-1° | ||
| Độ sâu notch | 1.00mm+0.25mm/-0mm | ||
| Sự sai định hướng trực giác | ± 5,0° | ||
| Xét bề mặt | C-Face: Optical Polish, Si-Face: CMP | ||
| Biên cạnh wafer | Chế độ đúc | ||
| Độ thô bề mặt ((10μm × 10μm) | Si Face Ra≤0,2 nm;C Face Ra≤0,5 nm | ||
| LTV ((10mm × 10mm) a | ≤3μm | ≤ 5μm | |
| (TTV) a | ≤ 10μm | ≤ 10μm | |
| (BOW) a | ≤ 25μm | ≤ 40μm | |
| (Warp) a | ≤ 40μm | ≤ 80μm | |

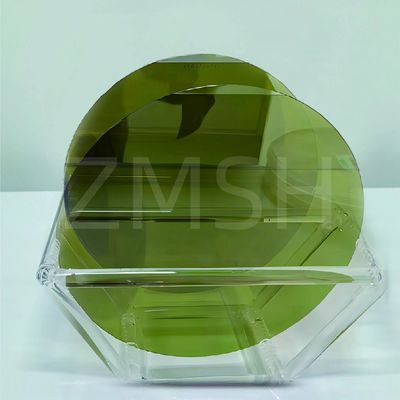

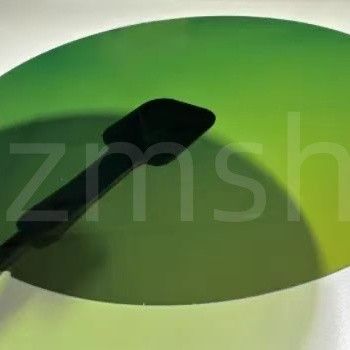

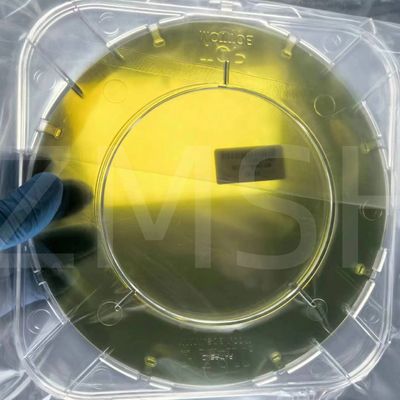

Bức ảnh của SiC Wafer:
Ứng dụng của SiC Wafer:
1. Thiết bị điện:
Các wafer SiC được sử dụng rộng rãi trong sản xuất các thiết bị điện tử điện như MOSFET điện (Metal-Oxide-Semiconductor Field-Effect Transistors), Schottky diode và các mô-đun tích hợp điện.Do lợi thế của độ dẫn nhiệt cao, điện áp phá vỡ cao, và tính di động điện tử cao của SiC, các thiết bị này có thể đạt được chuyển đổi năng lượng hiệu quả và hiệu suất cao trong nhiệt độ cao, điện áp cao,và môi trường tần số cao.
2Thiết bị quang điện tử:
Các tấm SiC đóng một vai trò quan trọng trong các thiết bị quang điện tử, được sử dụng để sản xuất các máy dò ánh sáng, đèn diode laser, nguồn tia cực tím, trong số những người khác.Các tính chất quang học và điện tử vượt trội của silicon carbide làm cho nó trở thành vật liệu ưa thích, đặc biệt xuất sắc trong các ứng dụng đòi hỏi nhiệt độ, tần số và mức năng lượng cao.
3Thiết bị tần số vô tuyến (RF):
SiC wafer cũng được sử dụng trong sản xuất các thiết bị RF như bộ khuếch đại điện RF, công tắc tần số cao, cảm biến RF, v.v. Sự ổn định nhiệt cao, đặc tính tần số cao,và tổn thất thấp hơn của SiC làm cho nó một sự lựa chọn lý tưởng cho các ứng dụng RF như truyền thông không dây và hệ thống radar.
4Điện tử nhiệt độ cao:
Do độ ổn định nhiệt cao và khả năng chống nhiệt độ, các tấm SiC được sử dụng trong sản xuất các thiết bị điện tử được thiết kế để hoạt động trong môi trường nhiệt độ cao,bao gồm cả điện tử công suất nhiệt độ cao, cảm biến và bộ điều khiển.

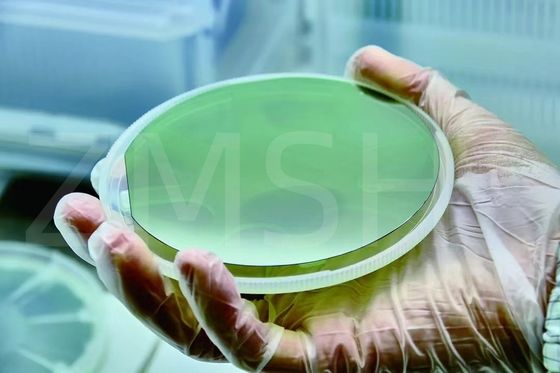

Hình ảnh ứng dụng của SiC Wafer:
Q&A:
1. Q:Cái gì thế?ý nghĩacủa các tấm silicon carbide chất lượng cao?
A: Đây là một bước quan trọng trong việc cho phép sản xuất quy mô lớn các thiết bị cacbon silicon, đáp ứng nhu cầu của ngành công nghiệp bán dẫn về các thiết bị hiệu suất cao và rất đáng tin cậy.
2. Q: Làm thế nào các tấm silicon carbide được sử dụng trong các ứng dụng bán dẫn cụ thể như điện tử điện và điện tử quang?
A: Silicon carbide wafer được sử dụng trong điện tử năng lượng cho các thiết bị như MOSFET năng lượng, Schottky diode,và các mô-đun điện do tính dẫn nhiệt cao và khả năng xử lý điện ápTrong optoelectronics, các wafer SiC được sử dụng cho các máy dò quang, đèn diode laser và các nguồn tia cực tím vì băng tần rộng và độ ổn định ở nhiệt độ cao,cho phép các thiết bị quang điện tử hiệu suất cao.
3. Q: Silicon carbide (SiC) cung cấp những lợi thế nào so với các tấm silicon truyền thống trong các ứng dụng bán dẫn?
A: Silicon carbide cung cấp một số lợi thế so với các tấm silicon truyền thống, bao gồm điện áp phá vỡ cao hơn, độ dẫn nhiệt cao hơn, băng tần rộng hơn và ổn định nhiệt độ cao hơn.Các tính chất này làm cho các tấm SiC lý tưởng cho công suất cao, các ứng dụng tần số cao và nhiệt độ cao, nơi các tấm silicon truyền thống có thể không hoạt động tối ưu.
