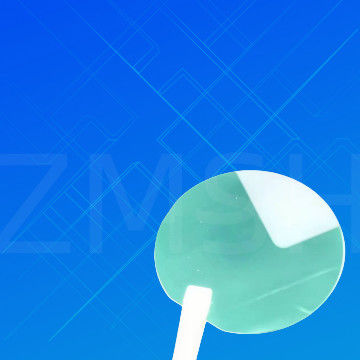

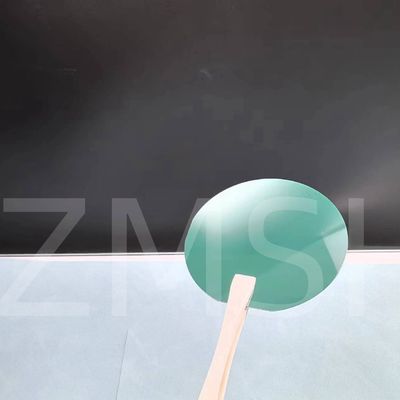

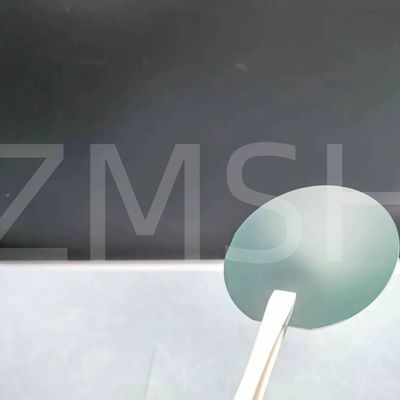

6H SiC Silicon Carbide Wafer 2 mặt đánh bóng 2 inch <0001> N loại Semi type
Thông tin chi tiết sản phẩm:
| Place of Origin: | China |
| Hàng hiệu: | ZMSH |
| Model Number: | Silicon Carbide |
Thanh toán:
| Thời gian giao hàng: | 2-4 tuần |
|---|---|
| Điều khoản thanh toán: | T/T |
|
Thông tin chi tiết |
|||
| Vật liệu: | cacbua silic | Xét bề mặt: | Đánh bóng một mặt / hai mặt |
|---|---|---|---|
| Định hướng: | Trên trục/ngoài trục | độ nhám bề mặt: | .21,2nm |
| Chiều kính: | 50,8mm±0,38mm | EPD: | ≤1E10/cm2 |
| điện trở suất: | Điện trở suất cao/thấp | Độ dày: | 330um±25um |
| Làm nổi bật: | 2 inch Silicon Carbide Wafer,Các nhà sản xuất wafer silicon carbide hai mặt,6H Silicon Carbide Wafer |
||
Mô tả sản phẩm
6H Silicon Carbide Wafer 2 mặt đánh bóng đường kính 2 inch TTV Bow Warp <0001>
Mô tả sản phẩm:
Có nhiều dạng đa hình khác nhau của silicon carbide và 6H silicon carbide là một trong số gần 200 dạng đa hình.6H silicon carbide là biến đổi thường gặp nhất của silicon carbide cho lợi ích thương mại. 6H silicon carbide wafers là rất quan trọng. Chúng có thể được sử dụng như một chất bán dẫn.Nó được sử dụng rộng rãi trong các công cụ mài mòn và cắt như cắt đĩa vì độ bền và chi phí vật liệu thấp. Nó được sử dụng trong áo giáp cơ thể tổng hợp hiện đại và áo giáp chống đạn. Nó cũng được sử dụng trong ngành công nghiệp ô tô, nơi nó được sử dụng để sản xuất đĩa phanh. Trong các ứng dụng đúc lớn,nó được sử dụng để giữ kim loại nóng chảy trong thùng nấuSử dụng của nó trong các ứng dụng điện và điện tử là rất nổi tiếng mà nó không cần bất kỳ cuộc tranh luận. Hơn nữa, nó được sử dụng trong các thiết bị điện tử năng lượng, đèn LED, thiên văn học, mỏng sợi pyrometry,đồ trang sứcChúng tôi đang cung cấp các tấm silicon carbide 6H với chất lượng đặc biệt và 99,99%.
| Tên sản phẩm | Chất nền silicon carbide, Silicon carbide wafer, SiC wafer, SiC substrate |
| Cấu trúc tinh thể | 6h |
| Các thông số lưới | 6H ((a=3.073 Å c=15.117 Å), |
| Chuỗi xếp chồng lên nhau | 6h: ABCACB, |
| Thể loại | Mức sản xuất, Mức nghiên cứu, Mức giả |
| Loại dẫn điện | Loại N hoặc bán cách nhiệt |
| Băng-gap | 3.23 eV |
| Độ cứng | 9.2 ((Mohs) |
| Khả năng dẫn nhiệt @ 300K | 3.2~4.9 W/cm.K |
| Hằng số dielektrik | e(11)=e(22)=9.66 e(33)=10.33 |
| Kháng chất | 6H-SiC-N: 0,02~0,1 Ω·cm,6H-SiC-SI: >1E7 Ω·cm |
Nhân vật:
1.Wafer silicon carbide (SiC) có tính chất điện tuyệt vời và tính chất nhiệt tuyệt vời.
2.Wafer silicon carbide (SiC) có tính cứng vượt trội. Wafer silicon carbide (SiC) hoạt động tốt ở nhiệt độ cao.
3.Wafer silicon carbide (SiC) có khả năng chống ăn mòn, xói mòn và oxy hóa cao. Ngoài ra, wafer silicon carbide (SiC) cũng sáng hơn kim cương hoặc zirconia khối.
Ứng dụng:
SiC được sử dụng để chế tạo các thiết bị điện áp rất cao và công suất cao như diode, transistor công suất và thiết bị vi sóng công suất cao.Thiết bị điện dựa trên SiC có tốc độ chuyển đổi nhanh hơn điện áp cao hơn, khả năng chống ký sinh trùng thấp hơn, kích thước nhỏ hơn, cần ít làm mát hơn do khả năng nhiệt độ cao.
Trong khi silicon carbide (SiC-6H) - 6H wafer có tính chất điện tử vượt trội, silicon carbide (SiC-6H) 6H wafer được chuẩn bị dễ dàng nhất và nghiên cứu tốt nhất.
- Điện tử điện: Các tấm silicon carbide được sử dụng trong sản xuất điện tử điện, được sử dụng trong một loạt các ứng dụng, bao gồm xe điện, hệ thống năng lượng tái tạo,và thiết bị công nghiệpTính dẫn nhiệt cao và mất điện thấp của Silicon Carbide làm cho nó trở thành vật liệu lý tưởng cho các ứng dụng này.
- Đèn LED: Các tấm Silicon Carbide được sử dụng trong sản xuất đèn LED.Sức mạnh cao của Silicon Carbide làm cho nó có thể sản xuất đèn LED bền và lâu dài hơn so với các nguồn ánh sáng truyền thống.
- Thiết bị bán dẫn: Các tấm Silicon Carbide được sử dụng trong sản xuất các thiết bị bán dẫn, được sử dụng trong nhiều ứng dụng, bao gồm viễn thông, máy tính,và điện tử tiêu dùngTính dẫn nhiệt cao và mất điện thấp của Silicon Carbide làm cho nó trở thành vật liệu lý tưởng cho các ứng dụng này.
- Các tế bào năng lượng mặt trời: Các tấm Silicon Carbide được sử dụng trong việc sản xuất các tế bào năng lượng mặt trời.Sức mạnh cao của Silicon Carbide làm cho nó có thể sản xuất pin mặt trời bền và lâu dài hơn so với pin mặt trời truyền thống.
Nhìn chung, ZMSH Silicon Carbide Wafer là một sản phẩm linh hoạt và chất lượng cao có thể được sử dụng trong một loạt các ứng dụng.và độ bền cao làm cho nó trở thành vật liệu lý tưởng cho các thiết bị điện tử nhiệt độ cao và công suất cao. Với một Bow / Warp ≤50um, bề mặt thô của ≤1.2nm, và Kháng cao / Kháng thấp,Silicon Carbide Wafer là một lựa chọn đáng tin cậy và hiệu quả cho bất kỳ ứng dụng nào đòi hỏi bề mặt phẳng và mịn.
FAQ:
Q: Số mẫu của sản phẩm này là gì?
A: Số mô hình của sản phẩm này là Silicon Carbide.
Q: Sản phẩm này từ đâu đến?
A: Sản phẩm này đến từ Trung Quốc.
Q: Sự khác biệt giữa silic và SiC là gì?
A: Silicon có điện áp phá vỡ khoảng 600V, nhưng các thiết bị dựa trên SiC có thể chịu được điện áp cao hơn gấp 10 lần.Các vật liệu băng tần rộng hơn cũng có thể chịu được nhiệt độ cao hơn nhiều.
Q: SiC là một chất bán dẫn?
A: Silicon carbide là một chất bán dẫn hoàn toàn phù hợp với các ứng dụng năng lượng, nhờ trên hết vào khả năng chịu được điện áp cao, cao hơn gấp mười lần so với các chất có thể sử dụng với silicon.
Tùy chỉnh:
ZMSH cung cấp dịch vụ tùy chỉnh sản phẩm cho Silicon Carbide Wafer của chúng tôi.Khách hàng có thể chọn từ sự lựa chọn của chúng tôi của kích thước wafer và thông số kỹ thuật để đáp ứng nhu cầu cụ thể của họ.
Silicon Carbide Wafer của chúng tôi có các mô hình và kích thước khác nhau, với số mô hình Silicon Carbide.
Chúng tôi cung cấp một loạt các kết thúc bề mặt, bao gồm Single / Double Side đánh bóng, với độ thô bề mặt ≤ 1,2nm và phẳng của Lambda / 10.có thể được tùy chỉnh theo yêu cầu của bạn. EPD của chúng tôi là ≤1E10 / cm2, đảm bảo các tấm wafer của chúng tôi đáp ứng các tiêu chuẩn công nghiệp cao nhất.
