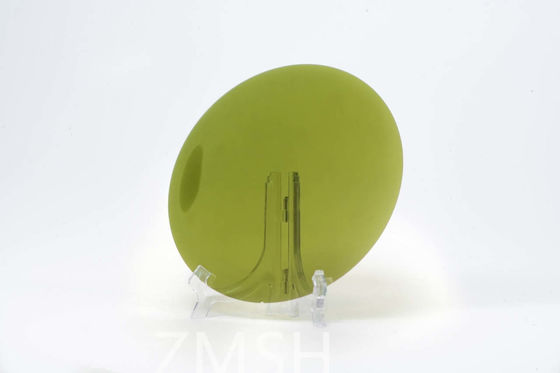

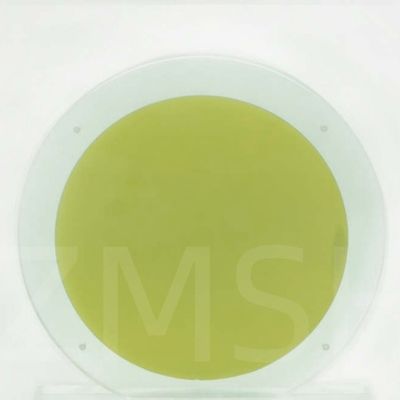

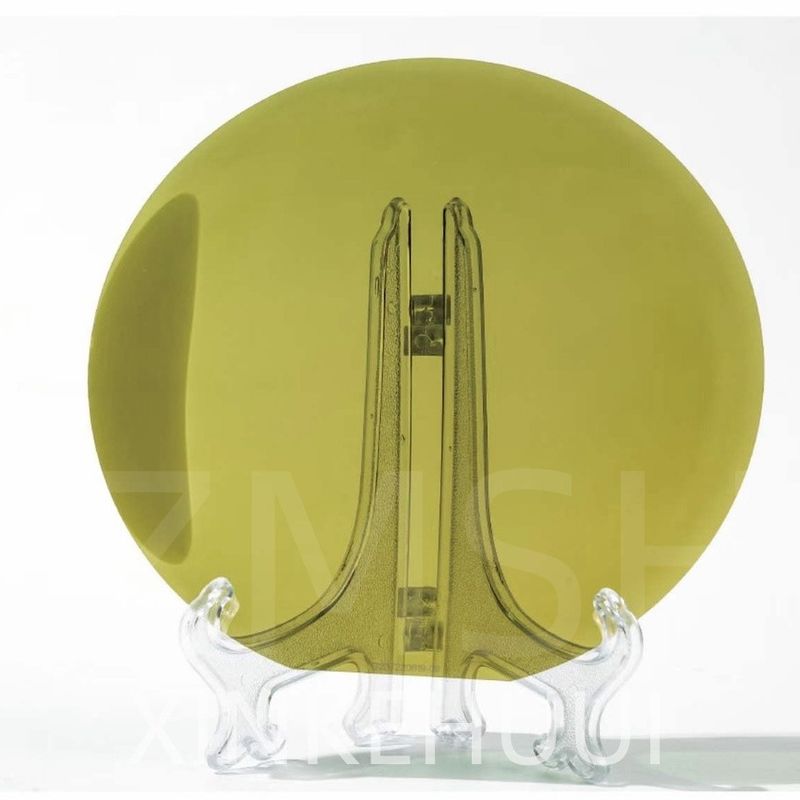

4H N Type Semi Type SiC Wafer 4 inch DSP Nghiên cứu sản xuất

4H N Type Semi Type SiC Wafer 4 inch DSP Nghiên cứu sản xuất

Thông tin chi tiết sản phẩm:

Place of Origin: China
Hàng hiệu: ZMSH
Model Number: Silicon Carbide

Thanh toán:

Thời gian giao hàng: 2-4 tuần
Điều khoản thanh toán: T/T
Giá tốt nhất Tiếp xúc

Thông tin chi tiết
Cung/Warp: ≤40um Thể loại: Sản xuất/Nghiên cứu/Người giả
EPD: ≤1E10/cm2 điện trở suất: Điện trở suất cao/thấp
tạp chất: Tạp chất miễn phí / thấp độ nhám bề mặt: .21,2nm
TTV: ≤15um Loại: 4H-N/4H-BÁN
Làm nổi bật:

Bạch cầu Silicon Carbide trên trục

,

4H Silicon Carbide Wafer

,

4 inch Silicon Carbide Wafer

Mô tả sản phẩm

4H N Type Semi Type SiC Wafer 4 inch DSP Nghiên cứu sản xuất

Mô tả sản phẩm:



Silicon carbide wafer chủ yếu được sử dụng trong sản xuất Schottky diode, kim loại oxit bán dẫn hiệu ứng trường bán dẫn, kết nối hiệu ứng trường bán dẫn, bán dẫn kết nối lưỡng cực,thyristorsSilicon Carbide Wafer có độ kháng cao/tức, đảm bảo nó cung cấp hiệu suất bạn cần,bất kể yêu cầu của đơn đăng ký của bạnCho dù bạn đang làm việc với các thiết bị điện tử năng lượng cao hay cảm biến năng lượng thấp, wafer của chúng tôi có thể làm được.Vì vậy, nếu bạn đang tìm kiếm một chất lượng cao Silicon Carbide Wafer cung cấp hiệu suất đặc biệt và độ tin cậyChúng tôi đảm bảo rằng bạn sẽ không thất vọng về chất lượng hoặc hiệu suất của nó.



Thể loại Không MPDGrade Lớp sản xuất Mức độ giả
Chiều kính 100.0 mm +/- 0,5 mm
Độ dày 4H-N 350 um +/- 20 um 350 um +/- 25 um
4H-SI 500 um +/- 20 um 500 um +/- 25 um
Định hướng Wafer Trên trục: <0001> +/- 0,5 độ cho 4H-SI
Ngoài trục: 4,0 độ về phía <11-20> +/- 0,5 độ cho 4H-N
Kháng điện 4H-N 0.015~0.025 0.015~0.028
(Ohm-cm) 4H-SI >1E9 >1E5
Định hướng phẳng chính {10-10} +/- 5,0 độ
Độ dài phẳng chính 32.5 mm +/- 2,0 mm
Chiều dài phẳng thứ cấp 18.0 mm +/- 2,0 mm
Định hướng phẳng thứ cấp Silicon mặt lên: 90 độ CW từ căn bằng chính +/- 5,0 độ
Việc loại trừ cạnh 3 mm
LTV/TTV /Bow /Warp 3um /5um /15um /30um 10um /15um /25um /40um
Độ thô bề mặt Polish Ra < 1 nm trên mặt C
CMP Ra < 0,2 nm Ra < 0,5 nm
Các vết nứt được kiểm tra bằng ánh sáng cường độ cao Không có Không có 1 được phép, 2 mm
Các tấm hex được kiểm tra bằng ánh sáng cường độ cao Vùng tích lũy ≤ 0,05% Vùng tích lũy ≤0,1 %
Các khu vực đa kiểu được kiểm tra bằng ánh sáng cường độ cao Không có Không có Vùng tích lũy≤3%
Các vết trầy xước được kiểm tra bằng ánh sáng cường độ cao Không có Không có Chiều dài tích lũy≤1x đường kính wafer
Đánh nát cạnh Không có Không có 5 được phép, mỗi m ≤ 1 mm
Ô nhiễm bề mặt như được kiểm tra bằng ánh sáng cường độ cao Không có
4H N Type Semi Type SiC Wafer 4 inch DSP Nghiên cứu sản xuất 0



Nhân vật:



1. Độ ổn định nhiệt độ cao: Các tấm silicon carbide có độ dẫn nhiệt và độ trơ hóa học cực cao,cho phép họ duy trì sự ổn định trong môi trường nhiệt độ cao mà không dễ dàng trải qua sự giãn nở và biến dạng nhiệt.
2. Sức mạnh cơ học cao: Các tấm silicon carbide có độ cứng và độ cứng cao, cho phép chúng chịu được căng thẳng cao và tải trọng nặng.
3Tính chất điện tuyệt vời: Các tấm silicon carbide có tính chất điện vượt trội so với các vật liệu silicon, với độ dẫn điện cao và tính di động electron.
4Hiệu suất quang học xuất sắc: Các tấm silicon carbide có độ minh bạch tốt và khả năng chống bức xạ mạnh.



Sự phát triển tinh thể đơn của silicon carbide:

Thách thức trong sự phát triển tinh thể đơn SiC: SiC tồn tại trong hơn 220 cấu trúc tinh thể, phổ biến nhất là 3C (mục khối), 2H, 4H và 6H (bốn góc) và 15R (rhombohedral).,làm cho nó không phù hợp để phát triển thông qua các phương pháp như quy trình Czochralski. Nó sublimates trên 1800 °C, phân hủy thành khí Si, Si2C, SiC, và C rắn (các thành phần chính).Cơ chế phát triển liên quan đến vòng xoắn ốc hai lớp silicon-carbon dẫn đến sự hình thành các khiếm khuyết tinh thể trong quá trình phát triển.

1: Phương pháp vận chuyển hơi vật lý (PVT):

Trong sự phát triển PVT của SiC, bột SiC được đặt ở đáy lò và đun nóng. Khi nhiệt độ đạt 2000-2500 ° C, bột trải qua sự phân hủy ở nhiệt độ cao thành khí.Do nhiệt độ cao hơn ở đáy và nhiệt độ thấp hơn ở đầu thùng, hơi ngưng tụ và phát triển dọc theo hướng của tinh thể hạt giống, cuối cùng hình thành các tinh thể SiC.

Ưu điểm: Thiết bị PVT hiện là phương pháp chính để trồng tinh thể SiC do cấu trúc và hoạt động dễ dàng.nó tương đối khó để đạt được sự mở rộng đường kính trong tăng trưởng tinh thể SiCVí dụ, nếu bạn có một tinh thể 4 inch và muốn mở rộng nó đến 6 hoặc 8 inch, nó sẽ đòi hỏi một khoảng thời gian đáng kể lâu.Lợi thế của việc doping tinh thể SiC không quá rõ rệt sử dụng phương pháp này.

2: Phương pháp dung dịch nhiệt độ cao:

Phương pháp này dựa trên một dung môi để hòa tan các nguyên tố carbon. Khả năng của dung môi để hòa tan dung dịch thay đổi ở nhiệt độ khác nhau.dung môi được sử dụng là vật liệu kim loại crôm (Cr)Mặc dù kim loại là rắn ở nhiệt độ phòng, chúng tan thành một chất lỏng ở nhiệt độ cao, thành ra một dung dịch hiệu quả.nơi Cr hoạt động như một tàu con thoi, vận chuyển các nguyên tố carbon từ đáy lò lên phía trên, nơi nó làm mát và kết tinh để tạo thành các tinh thể.

Ưu điểm:Những lợi thế của việc trồng SiC bằng phương pháp dung dịch nhiệt độ cao bao gồm mật độ dịch thấp, đây là một vấn đề chính hạn chế hiệu suất của các thiết bị SiC;dễ dàng đạt được sự mở rộng đường kính; và thu thập các tinh thể loại p.Người bất lợi:Tuy nhiên, phương pháp này cũng có một số nhược điểm, chẳng hạn như thổi phồng dung môi ở nhiệt độ cao, kiểm soát nồng độ tạp chất trong quá trình tăng trưởng tinh thể, đóng gói dung môi,và hình thành tinh thể nổi.

3: Phương pháp lắng đọng hơi hóa học nhiệt độ cao (HTCVD):

Phương pháp này khác biệt đáng kể so với hai phương pháp trước đó bởi nguyên liệu thô cho SiC thay đổi.HTCVD sử dụng khí hữu cơ có chứa các yếu tố C và Si làm nguyên liệu SiCTrong HTCVD, khí được đưa vào lò thông qua một đường ống, nơi chúng phản ứng và tạo thành tinh thể SiC. Hiện tại, HTCVD cho sự phát triển tinh thể SiC vẫn đang trong giai đoạn nghiên cứu và phát triển.Do sự phức tạp và chi phí cao của quá trình này, nó không phải là công nghệ chủ đạo để phát triển tinh thể SiC hiện tại.

4H N Type Semi Type SiC Wafer 4 inch DSP Nghiên cứu sản xuất 1

Ứng dụng:

1. Inverters, DC-DC Converters, và bộ sạc trên xe cho xe điện: Các ứng dụng này đòi hỏi một số lượng lớn các mô-đun năng lượng.Thiết bị cacbon silicon mang lại một sự gia tăng đáng kể trong phạm vi lái xe và giảm thời gian sạc cho xe điện.
2Các thiết bị điện silicon carbide cho các ứng dụng năng lượng tái tạo: Các thiết bị điện silicon carbide được sử dụng trong các biến tần cho các ứng dụng năng lượng mặt trời và gió cải thiện việc sử dụng năng lượng.cung cấp các giải pháp hiệu quả hơn cho đỉnh cao carbon và trung lập carbon.
3Ứng dụng điện áp cao như đường sắt tốc độ cao, hệ thống tàu điện ngầm và lưới điện: Các hệ thống trong các lĩnh vực này đòi hỏi dung nạp điện áp cao, an toàn và hiệu quả hoạt động.Các thiết bị điện dựa trên silicon carbide epitaxy là sự lựa chọn tối ưu cho các ứng dụng nêu trên.
4Các thiết bị RF công suất cao cho truyền thông 5G: Các thiết bị này cho lĩnh vực truyền thông 5G đòi hỏi các chất nền có tính dẫn nhiệt và cách nhiệt cao.Điều này tạo điều kiện cho việc thực hiện các cấu trúc epitaxial GaN cao cấp.



4H N Type Semi Type SiC Wafer 4 inch DSP Nghiên cứu sản xuất 2

FAQ:

Q: Sự khác biệt giữa 4H-SiC và SiC là gì?
A: 4H-SiC nổi bật như một loại đa loại SiC vượt trội do khoảng cách băng tần rộng, độ ổn định nhiệt tuyệt vời và đặc điểm điện và cơ học đáng chú ý.

Hỏi: Khi nào nên sử dụng SiC?
A: Nếu bạn muốn trích dẫn một ai đó hoặc một cái gì đó trong tác phẩm của mình, và bạn nhận thấy tài liệu nguồn có chứa một lỗi chính tả hoặc ngữ pháp,bạn sử dụng sic để biểu thị lỗi bằng cách đặt nó ngay sau lỗi.

H: Tại sao lại là 4H SiC?
A: 4H-SiC được ưa thích hơn 6H-SiC cho hầu hết các ứng dụng điện tử vì nó có tính di động electron cao hơn và đồng vị hơn 6H-
