4H N loại Semi loại SiC Wafer 6inch 12inch SiC Wafer SiC chất nền ((0001) hai mặt đánh bóng Ra≤1 nm tùy chỉnh
Thông tin chi tiết sản phẩm:
| Place of Origin: | China |
| Hàng hiệu: | ZMSH |
| Model Number: | Silicon Carbide |
Thanh toán:
| Thời gian giao hàng: | 2-4 tuần |
|---|---|
| Payment Terms: | T/T |
|
Thông tin chi tiết |
|||
| điện trở suất: | Điện trở suất cao/thấp | Khả năng dẫn điện: | Độ dẫn điện cao/thấp |
|---|---|---|---|
| Xét bề mặt: | Đánh bóng một mặt / hai mặt | TTV: | 2um |
| độ nhám bề mặt: | .21,2nm | Loại trừ cạnh: | 50um |
| độ phẳng: | Lambda/10 | Vật liệu: | cacbua silic |
| Làm nổi bật: | 6 inch Silicon Carbide Wafer,6 inch sic wafer,Vỏ silicon carbide đánh bóng hai mặt |
||
Mô tả sản phẩm
4H N loại Semi loại SiC Wafer 6inch ((0001) hai mặt đánh bóng Ra≤1 nm tùy chỉnh
Mô tả của miếng bột SiC 12 inch 4H loại N Miếng bột SiC loại bán:
12 inch 6 inch SiC wafer Silicon Carbide (SiC) các wafer và chất nền là vật liệu chuyên dụng được sử dụng trong công nghệ bán dẫn được làm từ silicon carbide,một hợp chất được biết đến với độ dẫn nhiệt cao của nó, sức mạnh cơ học tuyệt vời, và băng tần rộng. đặc biệt cứng và nhẹ, các tấm SiC và nền tảng cung cấp một nền tảng vững chắc để chế tạo công suất cao,thiết bị điện tử tần số cao, chẳng hạn như điện tử công suất và các thành phần tần số vô tuyến.
Các đặc điểm của 12 inch 6 inch SiC Wafer 4H N-type Semi-type SiC Wafer:
1.12 inch 6 inch SiC waferĐộ bền điện áp cao: Wafer SiC có cường độ trường phá vỡ gấp 10 lần so với vật liệu Si.Điều này cho phép đạt được điện áp phá vỡ cao hơn thông qua điện trở thấp hơn và lớp trôi mỏng hơnĐối với cùng một độ bền điện áp, kháng cự trên trạng thái / kích thước của các mô-đun điện wafer SiC chỉ là 1/10 của Si, dẫn đến giảm đáng kể tổn thất điện.
2.12 inch 6 inch SiC waferĐộ bền tần số cao: SiC wafer không thể hiện hiện tượng dòng đuôi, tăng tốc độ chuyển đổi của các thiết bị. Nó nhanh hơn 3-10 lần so với silicon (Si),làm cho nó phù hợp với tần số cao hơn và tốc độ chuyển đổi nhanh hơn.
3.12 inch 6 inch SiC waferĐộ bền ở nhiệt độ cao: Độ rộng băng tần của miếng SiC (~ 3.2 eV) gấp ba lần Si, dẫn đến độ dẫn nhiệt mạnh hơn.và tốc độ bão hòa electron là 2-3 lần của Si, cho phép tăng tần số hoạt động gấp 10 lần. Với điểm nóng chảy cao (2830 °C, khoảng gấp đôi so với Si ở 1410 °C),Thiết bị wafer SiC cải thiện đáng kể nhiệt độ hoạt động trong khi giảm rò rỉ hiện tại.
Hình dạng của 12 inch 6 inch SiC Wafer 4H N-type Semi-type SiC Wafer:
| Thể loại | Mức độ MPD bằng không | Lớp sản xuất | Bằng nghiên cứu | Mức độ giả | |
| Chiều kính | 150.0 mm +/- 0,2 mm 300±25 | ||||
| Độ dày |
500 um +/- 25 um cho 4H-SI 1000±50um |
||||
| Định hướng Wafer |
Trên trục: <0001> +/- 0,5 độ cho 4H-SI |
||||
| Mật độ micropipe (MPD) | 1 cm-2 | 5 cm-2 | 15 cm-2 | 30 cm-2 | |
|
Kháng điện |
4H-N | 0.015~0.025 | |||
| 4H-SI | >1E5 | (90%) > 1E5 | |||
| Nồng độ doping |
Loại N: ~ 1E18/cm3 |
||||
| Căn hộ sơ cấp (loại N) | {10-10} +/- 5,0 độ | ||||
| Độ dài phẳng chính (loại N) | 47.5 mm +/- 2,0 mm | ||||
| Cành (loại bán cách nhiệt) | Nhọn | ||||
| Việc loại trừ cạnh | 3 mm | ||||
| TTV /Bow /Warp | 15um /40um /60um | ||||
| Độ thô bề mặt | Ba Lan Ra 1 nm | ||||
| CMP Ra 0,5 nm trên mặt Si | |||||
| Nứt do ánh sáng cường độ cao | Không có | Không có | 1 được phép, 2 mm | Chiều dài tổng cộng 10 mm, chiều dài đơn 2 mm | |
| Bảng hex bằng ánh sáng cường độ cao* | Vùng tích lũy 0,05 % | Vùng tích lũy 0,05 % | Vùng tích lũy 0,05 % | Vùng tích lũy 0.1 % | |
| Các khu vực đa kiểu theo cường độ ánh sáng cao* | Không có | Không có | Khu vực tích lũy 2% | Vùng tích lũy 5% | |
| Các vết trầy xước do ánh sáng cường độ cao** | 3 vết trầy x x đường kính wafer tổng chiều dài | 3 vết trầy x x đường kính wafer tổng chiều dài | 5 vết trầy xước đến 1 x đường kính wafer tổng chiều dài | 5 vết trầy xước đến 1 x đường kính wafer tổng chiều dài | |
| Chip cạnh | Không có | Không có | 3 phép, 0,5 mm mỗi | 5 được phép, mỗi bộ 1 mm | |
| Ô nhiễm bởi ánh sáng cường độ cao | Không có | ||||

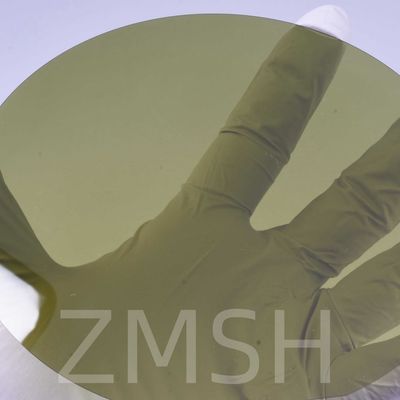

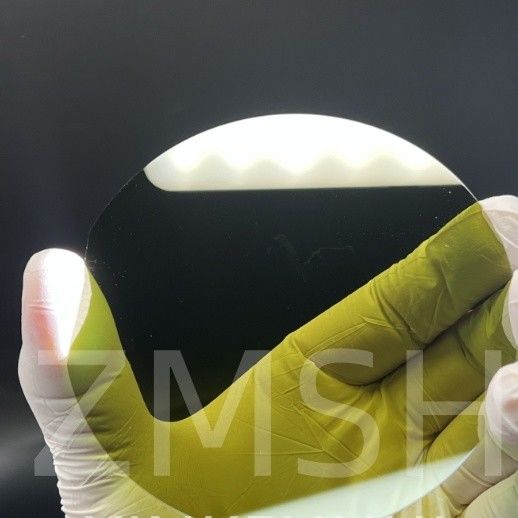

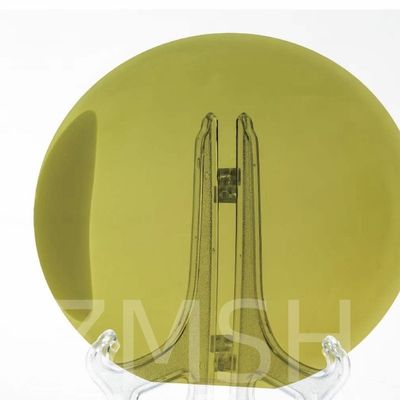

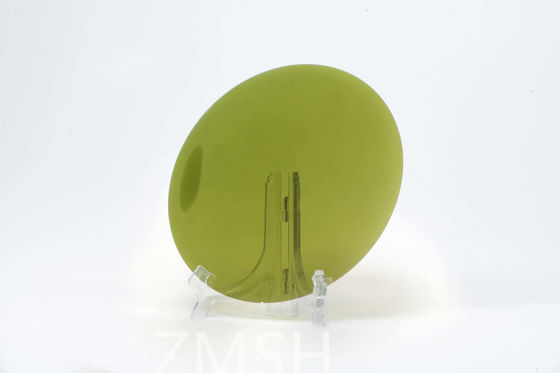

Hình ảnh vật lý của 12 inch 6 inch SiC Wafer 4H N-type Semi-type SiC Wafer:
Ứng dụng của 12inch 6inch 4H N-type Semi-type SiC Wafer:
• Thiết bị épitaxy GaN
• Thiết bị quang điện tử
• Thiết bị tần số cao
• Thiết bị năng lượng cao
• Thiết bị nhiệt độ cao
• Đèn phát ra ánh sáng
Ứng dụng Hình ảnh của 12inch 6inch 4H N-type Semi-type SiC Wafer:
Tùy chỉnh:
Dịch vụ tùy chỉnh sản phẩm của chúng tôi cho phép bạn điều chỉnh Silicon Carbide Wafer cho nhu cầu cụ thể của bạn.Chúng tôi có thể điều chỉnh lớp Silicon Carbide để đáp ứng các yêu cầu dẫn điện của bạn và cung cấp một Carbide Silicon Wafer đáp ứng các thông số kỹ thuật chính xác của bạnLiên hệ với chúng tôi ngay hôm nay để tìm hiểu thêm về dịch vụ tùy chỉnh sản phẩm của chúng tôi.
Q&A:
Hỏi: Các miếng SiC có kích thước bao nhiêu?
A: Chiều kính wafer tiêu chuẩn của chúng tôi dao động từ 25,4 mm (1 inch) đến 300 mm (11,8 inch) kích thước;Wafers có thể được sản xuất ở các độ dày và định hướng khác nhau với các mặt được đánh bóng hoặc không đánh bóng và có thể bao gồm các chất bổ sung
Hỏi: Tại saoSiCBánh nướng đắt tiền?
A: Quá trình sublimation để sản xuất SiC đòi hỏi năng lượng đáng kể để đạt 2.200 ̊C, trong khi quả bóng cuối cùng có thể sử dụng không quá 25 mm chiều dài và thời gian phát triển rất dài
A: Quá trình này bao gồm chuyển đổi nguyên liệu thô như cát silica thành silicon tinh khiết.việc cắt các tinh thể thành mỏng, đĩa phẳng, và làm sạch và chuẩn bị các tấm để sử dụng trong các thiết bị bán dẫn.
Đề xuất sản phẩm:
1.SIC Silicon Carbide Wafer 4H - N Type Đối với thiết bị MOS 2inch Dia50.6mm
2.Silicon Carbide Wafer Kích thước tùy chỉnh
