Sapphire Wafer 12 inch AL2O3 Tùy chỉnh DSP SSP C plane A plane M plane LED Sapphire substrate
Thông tin chi tiết sản phẩm:
| Place of Origin: | China |
| Hàng hiệu: | ZMSH |
| Model Number: | Sapphire subatrate |
Thanh toán:
| Thời gian giao hàng: | 2-4 tuần |
|---|---|
| Điều khoản thanh toán: | T/T |
|
Thông tin chi tiết |
|||
| Trọng lượng phân tử: | 101.96 | Làm bóng: | DSP, SSP |
|---|---|---|---|
| Chỉ số khúc xạ: | Thông thường khoảng 1,76 (ở 589 Nm) | tùy chỉnh: | Được chấp nhận. |
| Khoảng cách năng lượng: | N/A | lớp rõ ràng: | FL |
| Ổn định hóa học: | Tốt lắm. | dung sai đường kính: | ≤3% |
| Làm nổi bật: | LED Sapphire Wafer,Tùy chỉnh Sapphire Wafer,12 inch Sapphire Wafer |
||
Mô tả sản phẩm
Sapphire Wafer 12inch AL2O3 Tùy chỉnh DSP SSP C plane A plane M plane LED Sapphire substrate
Mô tả sản phẩm của wafer Sapphire 12 inch:
Sapphire là một vật liệu có sự kết hợp độc đáo của các tính chất vật lý, hóa học và quang học, làm cho nó chống lại nhiệt độ cao, sốc nhiệt, xói mòn của nước và cát, và trầy xước.Nó là một vật liệu cửa sổ vượt trội cho nhiều ứng dụng IR từ 3μm đến 5μmCác chất nền sapphire C-plane được sử dụng rộng rãi để phát triển các hợp chất III-V và II-VI như GaN cho đèn LED màu xanh và đèn diode laser,trong khi các chất nền sapphire R-plane được sử dụng cho sự lắng đọng hetero-epitaxial của silicon cho các ứng dụng IC vi điện tử.
Nhân vậtcủa 12 inch Sapphire wafer:
Sapphire wafer là một vật liệu bán dẫn thường được sử dụng, thường đề cập đến tinh thể alumina (Al2O3).
1Tính chất quang học:
Sapphire wafer có độ minh bạch quang học tuyệt vời, đặc biệt là trong dải quang phổ hiển thị và cận hồng ngoại.và các thiết bị quang điện tử.
2Độ cứng và khả năng mòn:
Các tấm miếng saphir có độ cứng rất cao, chỉ đứng sau kim cương, và do đó có khả năng chống mòn tốt.Tính chất này làm cho các tấm vải sapphire rất hữu ích trong các ứng dụng đòi hỏi bề mặt chống trầy xước và chống mòn, chẳng hạn như lớp phủ bề mặt đồng hồ và cửa sổ quang.
3. Sự ổn định hóa học:
Sapphire wafers có sự ổn định hóa học tốt và có thể chống lại ăn mòn axit và kiềm. Điều này làm cho nó có lợi cho việc sử dụng trong cảm biến hóa học, thiết bị y sinh,và môi trường nhiệt độ cao/áp suất cao.
4Tính chất nhiệt:
Sapphire wafers có độ dẫn nhiệt cao và khả năng nhiệt, làm cho chúng ổn định hơn trong môi trường nhiệt độ cao.Wafers sapphire là một lựa chọn vật liệu lý tưởng trong các cảm biến nhiệt độ cao, hệ thống làm mát bằng laser, và các thiết bị điện tử nhiệt độ cao.
Bảng tham sốcủa wafer Sapphire 12 inch:
| Điểm | Thông số kỹ thuật | ||||
|---|---|---|---|---|---|
| Chiều kính | 2 inch | 4 inch | 6 inch | 8 inch | 12 inch |
| Vật liệu | Sapphire nhân tạo ((Al2O3 ≥ 99,99%) | ||||
| Độ dày | 430±15μm | 650±15μm | 1300±20μm | 1300±20μm | 3000±20μm |
| Bề mặt định hướng |
c-plane ((0001) | ||||
| DÂY | 16±1mm | 30±1mm | 47.5±2.5mm | 47.5±2.5mm | *được thương lượng |
| OF định hướng | a-plane 0±0.3° | ||||
| TTV * | 10μm | 10μm | 15μm | 15μm | *được thương lượng |
| BOW * | -10 ~ 0μm | -15 ~ 0μm | -20 ~ 0μm | -25 ~ 0μm | *được thương lượng |
| Warp * | 15μm | 20μm | 25μm | 30μm | *được thương lượng |
| Mặt trước kết thúc |
Chuẩn bị Epi (Ra<0.3nm) | ||||
| Mặt sau kết thúc |
Lapping (Ra 0,6 - 1,2μm) | ||||
| Bao bì | Bao bì chân không trong phòng sạch | ||||
| Nhất cấp | Làm sạch chất lượng cao: kích thước hạt ¥ 0.3mm), ¥ 0.18pcs/cm2, ô nhiễm kim loại ¥ 2E10/cm2 | ||||
| Nhận xét | Các thông số kỹ thuật có thể tùy chỉnh: định hướng mặt phẳng a / r / m, góc ngoài, hình dạng, đánh bóng hai mặt | ||||

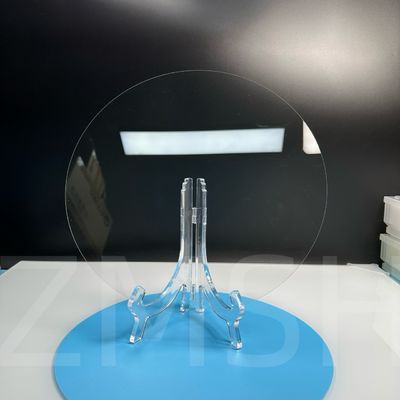

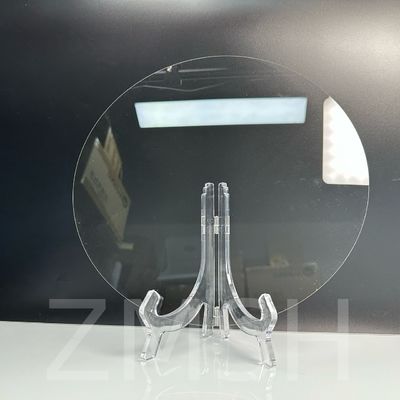

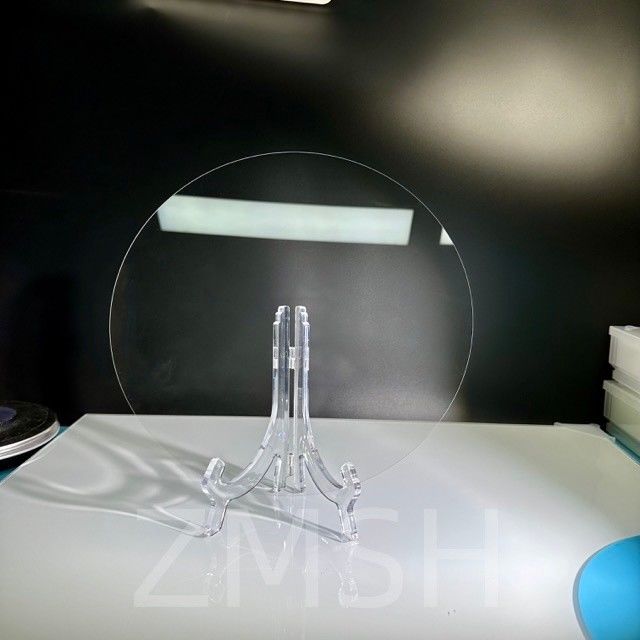

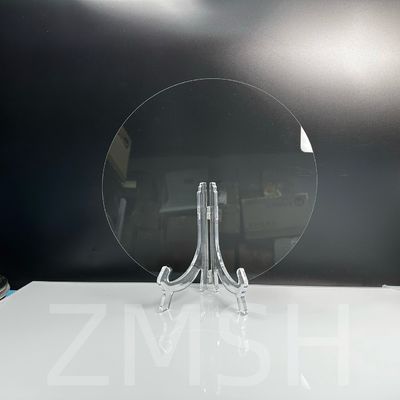

Hình ảnh thực tế của chiếc wafer Sapphire 12 inch:
Các ứng dụng của12 inch Sapphire wafer:
1. C-plane sapphire wafers được sử dụng rộng rãi cho sự phát triển của các vật liệu bán dẫn băng tần rộng III-V và II-VI, chẳng hạn như gallium nitride (GaN), aluminium nitride (AlN), indium nitride (InN),kẽm oxit (ZnO cho phát ra ánh sáng tia cực tím), và oxit thiếc (SnO2 cho các vật liệu phát ra ánh sáng UV).
2Hơn nữa, các tấm vải sapphire C-plane (0001) tiêu chuẩn tìm thấy ứng dụng rộng rãi trong việc chuẩn bị đèn LED màu trắng, xanh dương, tia UV,và wafers epitaxial UV sâu thông qua các kỹ thuật như lắng đọng hơi hóa học kim loại (MOCVD), epitaxy chùm phân tử (MBE), lắng đọng hơi hóa học tăng cường plasma (PECVD), và các phương pháp tăng trưởng epitaxial khác.
3Các wafer sapphire tiêu chuẩn cũng có thể phục vụ như là chất nền cho transistors bipolar heterojunction (HBT), laser diode (LD), UV detectors, nanotubes,và như vật liệu phân tán nhiệt cho nhiệt độ cao, các thiết bị điện tử công suất cao và tần số cao.
12 inch Sapphire waferf hình ảnh ứng dụng:
Tùy chỉnh wafer Sapphire 12 inch:
Chúng tôi cung cấp các tùy chọn tùy chỉnh cho nền Sapphire với kích thước khác nhau, bao gồm đường kính 1 inch, 2 inch, 3 inch, 4 inch, 5 inch, 6 inch, 8 inch, và 12 inch.Wafer Sapphire của chúng tôi có thể được điều chỉnh để đáp ứng các yêu cầu cụ thể của bạn, với độ khoan dung đường kính ≤ 3%.
1Sử dụng 99,999% chất lượng tinh khiết đơn tinh Al2O3 chất lượng quang học.
2Công nghệ CMP chuyên biệt (sử dụng kim loại-thiết bị đánh bóng) được sử dụng để đảm bảo hiệu quả chi phí.
3Tất cả các định hướng tinh thể đều thể hiện chất lượng bề mặt tuyệt vời (số bề mặt C-plane ít hơn 0,2 nm, A-plane, M-plane, R-plane, vv, ít hơn 0,5 nm).
4. Được làm sạch trong khu vực lọc lớp 100 với nước siêu tinh khiết vượt quá 18 MΩ * cm để đảm bảo độ sạch vượt trội trên mỗi bề mặt wafer.
5Bao bì trong hộp 25 miếng hoặc hộp một miếng để tối đa hóa tính linh hoạt trong nghiên cứu của khách hàng.
6Mỗi miếng bánh được gán một số serial sản phẩm để có thể truy xuất.
7Bao bì giấy hợp lý và nhỏ gọn đảm bảo vận chuyển an toàn hơn và tiết kiệm chi phí.
8Các wafer đặc điểm kỹ thuật tiêu chuẩn thường có sẵn trong kho để giao nhanh chóng.
FAQ:
1. Q: Sự khác biệt giữa sapphire và silicon wafers là gì?
Đáp: Đèn LED là ứng dụng phổ biến nhất cho sapphire. Vật liệu này trong suốt và là một chất dẫn ánh sáng tuyệt vời.silicon không trong suốt và không cho phép chiết xuất ánh sáng hiệu quảVật liệu bán dẫn là lý tưởng cho đèn LED, tuy nhiên, bởi vì nó là cả giá rẻ và minh bạch.
2. Q: Sapphire trong bán dẫn là gì?
A: tinh khiết cao tinh thể đơn (AI2O3), Sapphire là lý tưởng cho các yêu cầu chính xác và đòi hỏi của sản xuất bán dẫn, cung cấp một minh bạch nhưng bền, không hạt,giải pháp hiệu quả về chi phí trong môi trường hung hăng quá khó khăn cho các vật liệu công nghệ thấp.
3.Q: Tại sao có silicon trên Sapphire?
A: SOS là một phần của gia đình silicon-on-isolator (SOI) của các công nghệ CMOS (MOS bổ sung).Ưu điểm của sapphire là nó là một chất cách điện tuyệt vời, ngăn chặn các dòng đi lạc do bức xạ lây lan đến các phần tử mạch gần đó.
