SiC Wafer 4inch 12inch 4H N loại Semi loại loại sản xuất chất lượng nghiên cứu chất lượng giả DSP tùy chỉnh

SiC Wafer 4inch 12inch 4H N loại Semi loại loại sản xuất chất lượng nghiên cứu chất lượng giả DSP tùy chỉnh

Mô tả sản phẩm của12 inchSiC Wafer:

The rapid development of first-generation and second-generation semiconductor materials represented by silicon (Si) and gallium arsenide (GaAs) has propelled the swift advancement of microelectronics and optoelectronics technologiesTuy nhiên, do hạn chế trong hiệu suất vật liệu, các thiết bị được làm từ các vật liệu bán dẫn này chủ yếu hoạt động trong môi trường dưới 200 ° C,không đáp ứng các yêu cầu của điện tử hiện đại cho nhiệt độ cao, tần số cao, điện áp cao và các thiết bị chống bức xạ.Vỏ silicon carbide, đặc biệt là12 inch SiC wafersvàCác miếng bạch cầu SiC 300mm, cung cấp các tính chất vật liệu vượt trội cho phép hiệu suất đáng tin cậy trong điều kiện khắc nghiệt.Bánh SiC đường kính lớnđang tăng tốc sự đổi mới trong điện tử tiên tiến, cung cấp các giải pháp vượt qua những hạn chế của Si và GaAs.

Nhân vậtcủa12 inchSiC Wafer:

1- Băng cách rộng:

Các miếng silicon carbide 12 inch SiC 300 có khoảng cách băng tần rộng, thường dao động từ 2,3 đến 3,3 electron volt, cao hơn so với silicon.Khoảng cách băng tần rộng này cho phép các thiết bị wafer silicon carbide hoạt động ổn định trong các ứng dụng nhiệt độ cao và công suất cao và thể hiện tính di động electron cao.
2. Chống nhiệt cao:

12 inch SiC 300 silicon carbide wafers Tính dẫn nhiệt của các tấm silicon carbide là khoảng ba lần so với silicon, đạt đến 480 W / mK. Tính dẫn nhiệt cao này cho phép silicon carbide.thiết bị wafer để phân tán nhiệt nhanh chóng, làm cho chúng phù hợp với các yêu cầu quản lý nhiệt của các thiết bị điện tử tần số cao.
3. Trường điện phá vỡ cao:

12 inch SiC 300 silicon carbide wafers có trường điện phân hủy cao, cao hơn đáng kể so với silicon. Điều này có nghĩa là trong cùng một điều kiện trường điện, các tấm silicon carbide có thể chịu được điện áp cao hơn,góp phần tăng mật độ điện năng trong các thiết bị điện tử.
4. Điện rò rỉ thấp:

Do các đặc điểm cấu trúc của các tấm silicon carbide, chúng có dòng chảy rò rỉ rất thấp,làm cho chúng phù hợp với các ứng dụng trong môi trường nhiệt độ cao, nơi có các yêu cầu nghiêm ngặt về dòng rò rỉ.

Bảng thông số của 4 inch 12 inch SiC Wafer:

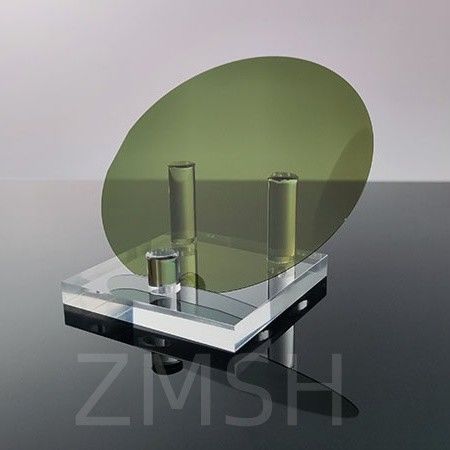

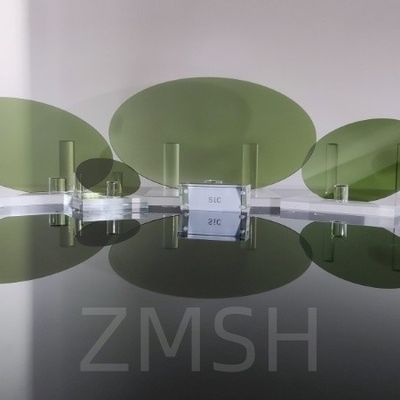

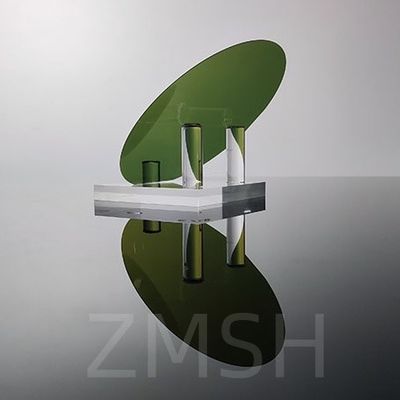

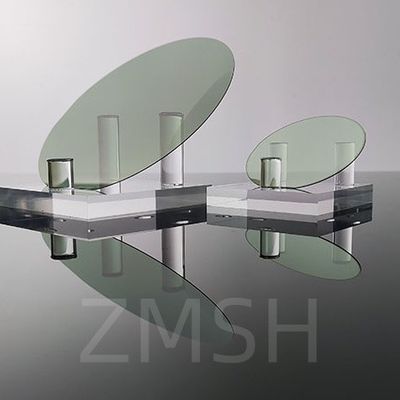

Hình ảnh thực tế của 4 inch 12 inch SiC Wafer:

Ứng dụng của SiC Wafer:

1Trong lĩnh vực điện tử, miếng silicon carbide được sử dụng rộng rãi trong sản xuất các thiết bị bán dẫn.nó có thể được sử dụng trong việc sản xuất công suất cao, các thiết bị điện tử tần số cao và nhiệt độ cao như bóng bán dẫn điện, bóng bán dẫn hiệu ứng trường RF và các thiết bị điện tử nhiệt độ cao.Các tấm silicon carbide cũng có thể được sử dụng trong sản xuất các thiết bị quang học như đèn LED, đèn diode laser và pin mặt trời.4 inch 12 inch Silicon carbide (SiC) wafer được sử dụng cho xe lai và xe điện và sản xuất năng lượng xanh.

2Trong lĩnh vực ứng dụng nhiệt, wafer silicon carbide cũng được sử dụng rộng rãi. Với độ dẫn nhiệt vượt trội và khả năng chống nhiệt độ cao,nó có thể được sử dụng trong sản xuất các vật liệu gốm nhiệt độ cao.

3Trong lĩnh vực quang học, các tấm silicon carbide cũng có các ứng dụng rộng rãi.nó có thể được sử dụng trong sản xuất các thiết bị quang họcHơn nữa, các tấm silicon carbide cũng có thể được sử dụng trong sản xuất các thành phần quang học như cửa sổ quang học.

Hình ảnh áp dụng tấm SiC:

FAQ:
