SiC Wafer 4H N-type Silicon Carbide 2 inch 4 inch 6 inch 8 inch DSP tùy chỉnh

SiC Wafer 4H N-type Silicon Carbide 2 inch 4 inch 6 inch 8 inch DSP tùy chỉnh

Mô tả của SiC Wafer:

Silicon Carbide Wafer có loại 4H n, loại được sử dụng phổ biến nhất cho các loại wafer silicon carbide.dẫn nhiệt cao, và ổn định hóa học và cơ học cao.

Silicon Carbide Wafer có sẵn trong ba loại khác nhau: Sản xuất, Nghiên cứu và Dummy.Wafer cấp sản xuất được thiết kế để sử dụng trong các ứng dụng thương mại và được sản xuất theo các tiêu chuẩn chất lượng nghiêm ngặtCác wafer cấp nghiên cứu được thiết kế để sử dụng trong các ứng dụng nghiên cứu và phát triển và được sản xuất theo các tiêu chuẩn chất lượng cao hơn.Wafer loại giả được thiết kế để sử dụng như một vị trí giữ trong quá trình sản xuất.

Nhân vật của SiC Wafer:

Các tấm silicon carbide (SiC) là một vật liệu bán dẫn quan trọng đóng một vai trò quan trọng trong các thiết bị điện tử cao công suất, tần số cao, trong số các ứng dụng khác.Dưới đây là một số đặc điểm của các tấm SiC:


1Đặc điểm khoảng trống băng thông rộng:
SiC có băng tần rộng, thường là từ 2,3 đến 3,3 electron volt, làm cho nó trở nên tuyệt vời cho các ứng dụng nhiệt độ cao và công suất cao.Tính chất khoảng cách băng tần rộng này giúp giảm dòng rò rỉ trong vật liệu và cải thiện hiệu suất của thiết bị.

2.Đối dẫn nhiệt:
SiC có độ dẫn nhiệt rất cao, cao hơn nhiều lần so với các tấm silicon thông thường.Tính dẫn nhiệt cao này tạo điều kiện phân tán nhiệt hiệu quả trong các thiết bị điện tử công suất cao và cải thiện sự ổn định và độ tin cậy của thiết bị.

3.Các tính chất cơ học:
SiC có độ bền cơ học và độ cứng tuyệt vời, điều này rất quan trọng cho các ứng dụng ở nhiệt độ cao và môi trường khắc nghiệt.và môi trường bức xạ cao, làm cho chúng phù hợp với các ứng dụng đòi hỏi độ bền và độ bền cao.

4- Sự ổn định hóa học:
SiC có khả năng chống ăn mòn hóa học cao và có thể chống lại sự tấn công của nhiều hóa chất, vì vậy nó hoạt động tốt trong một số môi trường đặc biệt nơi yêu cầu hiệu suất ổn định.

5- Tính chất điện:
SiC có điện áp phá vỡ cao và dòng chảy rò rỉ thấp, làm cho nó rất hữu ích trong điện áp cao, các thiết bị điện tử tần số cao.Các wafer SiC có độ kháng thấp hơn và độ cho phép cao hơn, rất cần thiết cho các ứng dụng RF.

Nói chung, các tấm SiC có triển vọng ứng dụng rộng trong các thiết bị điện tử công suất cao, thiết bị RF và thiết bị quang điện tử do tính chất điện, nhiệt và cơ học tuyệt vời của chúng.

Bảng đặc điểm của SiC Wafer:

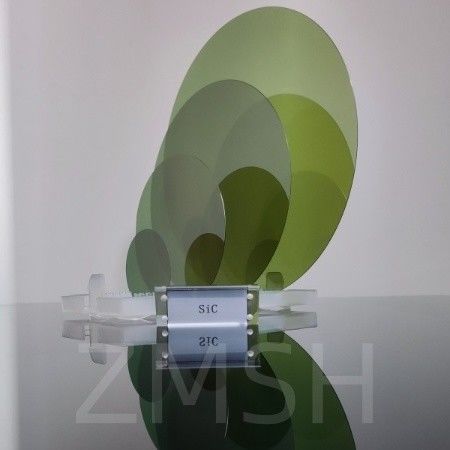

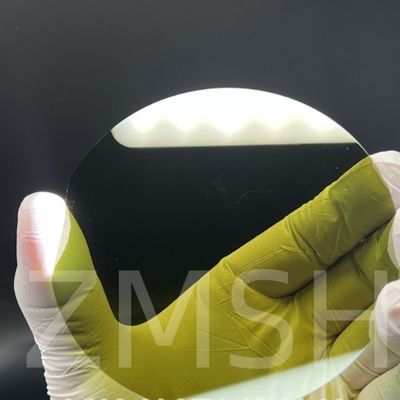

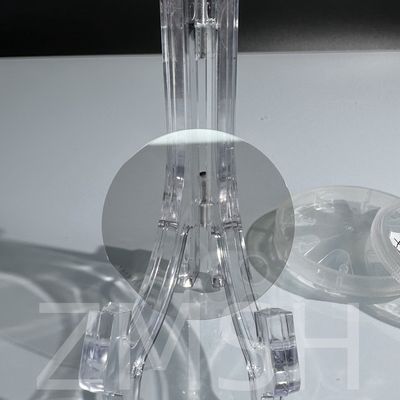

Hình ảnh của SiC Wafer:

Ứng dụng của SiC Wafer:

1Thiết bị điện tử năng lượng:
Các wafer SiC có một loạt các ứng dụng trong lĩnh vực các thiết bị điện tử công suất như MOSFET công suất (tranxistor hiệu ứng trường bán dẫn oxit kim loại) và SCHTKEY (diốt hàng rào Schottky).Sức mạnh trường phá vỡ cao và tốc độ trôi dạt bão hòa electron cao của vật liệu SiC làm cho nó trở thành sự lựa chọn lý tưởng cho các máy chuyển đổi điện năng hiệu quả cao và mật độ điện năng cao.

2Thiết bị tần số vô tuyến (RF):
Các wafer SiC cũng tìm thấy các ứng dụng quan trọng trong các thiết bị RF, chẳng hạn như các bộ khuếch đại điện RF và các thiết bị vi sóng.Sự di chuyển điện tử cao và mất mát thấp của các vật liệu SiC làm cho chúng xuất sắc trong các ứng dụng tần số cao và công suất cao.

3Thiết bị quang điện tử:
Các tấm SiC cũng đang tìm thấy các ứng dụng ngày càng tăng trong các thiết bị quang điện tử, chẳng hạn như photodiodes, máy dò ánh sáng cực tím và đèn diode laser.Các tính chất quang học tuyệt vời và sự ổn định của vật liệu SiC làm cho nó trở thành một vật liệu quan trọng trong lĩnh vực các thiết bị quang điện tử.

4. Cảm biến nhiệt độ cao:
Các tấm SiC được sử dụng rộng rãi trong lĩnh vực cảm biến nhiệt độ cao do tính chất cơ học tuyệt vời và độ ổn định nhiệt độ cao.bức xạ, và môi trường ăn mòn và phù hợp với các lĩnh vực hàng không vũ trụ, năng lượng và công nghiệp.

5Thiết bị điện tử chống bức xạ:
Độ kháng bức xạ của các tấm SiC làm cho chúng được sử dụng rộng rãi trong năng lượng hạt nhân, hàng không vũ trụ và các lĩnh vực khác, nơi yêu cầu các đặc điểm chống bức xạ.Vật liệu SiC có độ ổn định cao đối với bức xạ và phù hợp với các thiết bị điện tử trong môi trường bức xạ cao.

Hình ảnh ứng dụng SiC Wafer:

Tùy chỉnh SiC Wafer:

Chúng tôi cam kết cung cấp chất lượng cao và hiệu suất cao tùy chỉnh các giải pháp wafer SiC để đáp ứng nhu cầu đa dạng của khách hàng của chúng tôi.nhà máy của chúng tôi có thể tùy chỉnh các tấm SiC của các thông số kỹ thuật khác nhau, độ dày và hình dạng theo yêu cầu cụ thể của khách hàng.

FAQ:

1. Q: Bánh wafer sapphire lớn nhất là gì?
A: 300mm (12 inch) sapphire bây giờ là wafer lớn nhất cho Light Emitting Diodes (LED) và đồ điện tử tiêu dùng.

2. Q: Bao nhiêu kích thước là wafers sapphire?

A: Chiều kính wafer tiêu chuẩn của chúng tôi dao động từ 25,4 mm (1 inch) đến 300 mm (11,8 inch);Wafers có thể được sản xuất ở các độ dày và định hướng khác nhau với các mặt được đánh bóng hoặc không đánh bóng và có thể bao gồm các chất bổ sung.

3. Q: Sự khác biệt giữa sapphire và silicon wafers là gì?
Đáp: Đèn LED là ứng dụng phổ biến nhất cho sapphire. Vật liệu này trong suốt và là một chất dẫn ánh sáng tuyệt vời.silicon không trong suốt và không cho phép chiết xuất ánh sáng hiệu quảVật liệu bán dẫn là lý tưởng cho đèn LED, tuy nhiên, bởi vì nó là cả giá rẻ và minh bạch.
