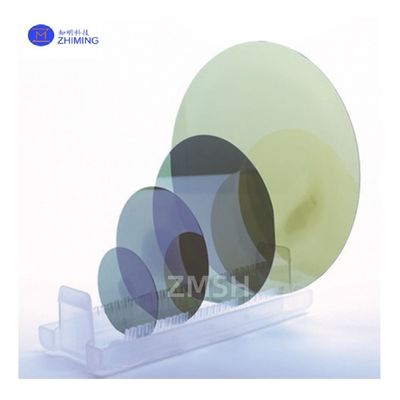

SiC Epitaxial Wafer Silicon Carbide 4H 4inch 6inch Công nghiệp bán dẫn kháng cao
Thông tin chi tiết sản phẩm:
| Place of Origin: | China |
| Hàng hiệu: | ZMSH |
Thanh toán:
| Thời gian giao hàng: | 2-4 tuần |
|---|---|
| Payment Terms: | 100%T/T |
|
Thông tin chi tiết |
|||
| Loại: | 4h | Thể loại: | Sản xuất/Nghiên cứu/Người giả |
|---|---|---|---|
| Loại trừ cạnh: | 50um | Xét bề mặt: | Đánh bóng một mặt / hai mặt |
| điện trở suất: | Điện trở suất cao/thấp | Định hướng: | Trên trục/ngoài trục |
| Vật liệu: | cacbua silic | Chiều kính: | 4 inch 6 inch |
| Làm nổi bật: | 4 inch SiC Epitaxial Wafer,Bánh vỏ SiC kháng cao,6 inch SiC Epitaxial Wafer |
||
Mô tả sản phẩm
SiC Epitaxial Wafer Silicon Carbide 4H 4inch 6inch Công nghiệp bán dẫn kháng cao
Mô tả SiC Epitaxial Wafer:
Silicon carbide epitaxy là một vật liệu bán dẫn hợp chất bao gồm các yếu tố carbon và silicon (không bao gồm các yếu tố doping).Bảng epitaxial silicon carbide (SiC) là một vật liệu bán dẫn quan trọng, được sử dụng rộng rãi trong các thiết bị điện tử công suất cao, nhiệt độ cao và tần số cao.Silicon carbide có một khoảng cách băng rộng (khoảng 3.0 eV), làm cho nó xuất sắc ở nhiệt độ cao và điện áp cao.Các kỹ thuật phát triển biểu trục phổ biến bao gồm lắng đọng hơi hóa học (CVD) và biểu trục chùm phân tử (MBE). Độ dày của lớp epitaxial thường dao động từ một vài micron đến vài trăm micron. Được sử dụng để sản xuất các thiết bị điện tử năng lượng (như MOSFET, diode, vv),được sử dụng rộng rãi trong xe điện, năng lượng tái tạo và lĩnh vực truyền tải điện. Nó cũng được sử dụng trong các cảm biến nhiệt độ cao và thiết bị RF. So với các vật liệu silicon truyền thống, silicon là một loại chất liệu có khả năng tạo ra các kết quả tương tự.Các thiết bị SiC có khả năng kháng điện áp cao hơn và hiệu quả tốt hơnNó có thể duy trì hiệu suất ổn định trong môi trường nhiệt độ cao.nhu cầu về tấm epitaxial silicon carbide tiếp tục tăng.
Công ty chúng tôi chuyên sản xuất các sản phẩm epitaxial đồng nhất với silicon carbide được trồng trên chất nền silicon carbide, được biết đến với khả năng dung nạp điện áp cao, khả năng chịu nổi dòng điện mạnh,và ổn định hoạt động caoNhững đặc điểm này làm cho nó trở thành một nguyên liệu thô quan trọng cho sản xuất các thiết bị điện.Silicon carbide epitaxial wafers phục vụ như là nền tảng cho việc sản xuất các thiết bị điện và rất cần thiết để tối ưu hóa hiệu suất thiết bị.
Tính chất của SiC Epitaxial Wafer:
A. Cấu trúc tinh thể
Loại đa dạng này có hằng số lưới nhỏ hơn, tính di động điện tử cao và vận tốc điện tử bão hòa, làm cho nó lý tưởng cho các thiết bị tần số cao và công suất cao.Chiều rộng băng tần của 4H-SiC là khoảng 3.26 eV, cung cấp hiệu suất điện ổn định ở nhiệt độ cao.
B. Tính chất điện tử
Chiều rộng băng tần của cacbon silicon xác định sự ổn định của nó ở nhiệt độ cao và dưới trường điện cao.cho phép họ duy trì hiệu suất điện tuyệt vời ở nhiệt độ đạt vài trăm độ, trong khi silicon truyền thống (Si) chỉ có chiều rộng băng tần 1,12 eV.
Tốc độ điện tử bão hòa: Silicon carbide có tốc độ điện tử bão hòa gần 2 × 107 cm/s, khoảng gấp đôi so với silicon,tăng cường khả năng cạnh tranh của nó trong các ứng dụng tần số cao và công suất cao.
C. Tính chất nhiệt
Silicon carbide thể hiện độ dẫn nhiệt tuyệt vời và hệ số mở rộng nhiệt, làm cho nó hoạt động đặc biệt tốt trong môi trường công suất cao và nhiệt độ cao.
Tỷ lệ mở rộng nhiệt: Tỷ lệ mở rộng nhiệt của cacbit silic là khoảng 4,0 × 10-6 / K, tương tự như silic.Hiệu suất nhiệt độ cao ổn định của nó giúp giảm căng thẳng cơ học trong các quy trình chu kỳ nhiệt.
D. Tính chất cơ học
Silicon carbide được biết đến với độ cứng, khả năng chống mòn, độ ổn định hóa học tuyệt vời và khả năng chống ăn mòn.
Độ cứng: Silicon carbide có độ cứng Mohs là 9.5, gần như kim cương, cung cấp cho nó sức đề kháng mòn cao và sức mạnh cơ học.
Sự ổn định hóa học và khả năng chống ăn mòn: Sự ổn định của silicon carbide ở nhiệt độ cao, áp suất,và môi trường hóa học khắc nghiệt làm cho nó phù hợp với các thiết bị điện tử và ứng dụng cảm biến trong điều kiện khắc nghiệt.
Thông số kỹ thuật của SiC Epitaxial Wafer:

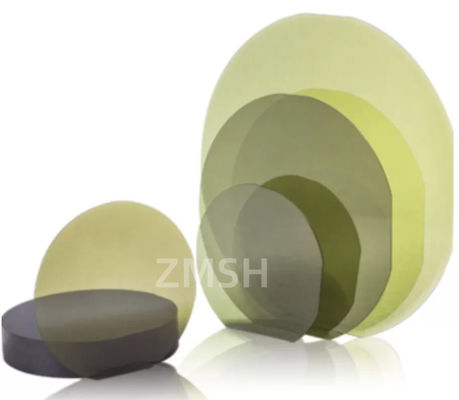

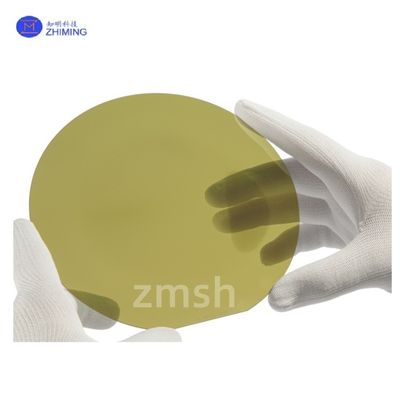

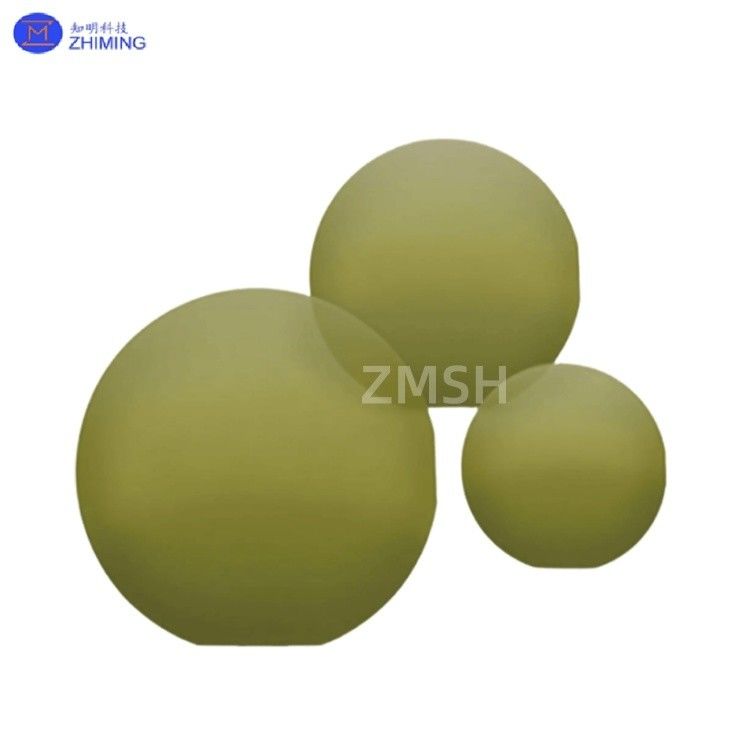

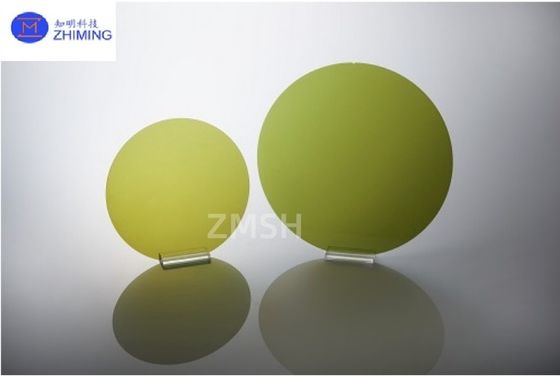

Hình ảnh vật lý của SiC Epitaxial Wafer:
Bao bì Hình ảnh của SiC Epitaxial Wafer:
Silicon carbide (SiC) cần epitaxy vì những lý do sau:
1Đặc điểm vật liệu
Các thiết bị điện silicon carbide khác nhau trong quy trình sản xuất so với các thiết bị điện silicon truyền thống. Chúng không thể được sản xuất trực tiếp trên vật liệu silicon carbide đơn tinh thể.các lớp biểu trục chất lượng cao cần phải được trồng trên các chất nền đơn tinh thể loại dẫn điện, nơi có thể sản xuất các thiết bị khác nhau.
2. Cải thiện chất lượng vật liệu
Các chất nền cacbon silic có thể chứa các khiếm khuyết như ranh giới hạt, trục trặc, tạp chất, vv, có thể ảnh hưởng đáng kể đến hiệu suất và độ tin cậy của thiết bị.Tăng trưởng epitaxial giúp hình thành một lớp mới của silicon carbide trên chất nền với một cấu trúc tinh thể hoàn chỉnh và ít khiếm khuyết hơn, do đó cải thiện đáng kể chất lượng vật liệu.
3- Kiểm soát chính xác Doping và độ dày
Tăng trưởng epitaxial cho phép kiểm soát chính xác loại doping và nồng độ trong lớp epitaxial, cũng như độ dày của lớp epitaxial.Điều này rất quan trọng cho việc sản xuất các thiết bị dựa trên silicon carbide hiệu suất cao, vì các yếu tố như loại và nồng độ doping, độ dày lớp epitaxial, vv, ảnh hưởng trực tiếp đến tính chất điện, nhiệt và cơ học của các thiết bị.
4Kiểm soát đặc điểm vật liệu
Bằng cách tăng SiC epitaxial trên chất nền, các định hướng tinh thể khác nhau của sự tăng trưởng SiC có thể đạt được trên các loại chất nền khác nhau (chẳng hạn như 4H-SiC, 6H-SiC, v.v.),thu được các tinh thể SiC với các hướng mặt tinh thể cụ thể để đáp ứng các yêu cầu về đặc tính vật liệu của các lĩnh vực ứng dụng khác nhau.
5. Hiệu quả chi phí
Sự phát triển của silicon carbide chậm, với tốc độ tăng trưởng chỉ 2 cm mỗi tháng và một lò có thể sản xuất khoảng 400-500 miếng mỗi năm.sản xuất hàng loạt có thể đạt được trong các quy trình sản xuất quy mô lớnPhương pháp này phù hợp hơn với nhu cầu sản xuất công nghiệp so với cắt trực tiếp các khối SiC.
Ứng dụng của SiC Epitaxial Wafer:
Các tấm wafer epitaxial silicon carbide có một loạt các ứng dụng trong các thiết bị điện tử điện, bao gồm các lĩnh vực như xe điện, năng lượng tái tạo và hệ thống điện công nghiệp.
- Xe điện và trạm sạc:Các thiết bị điện silic cacbua tăng hiệu quả và độ tin cậy của hệ thống điện của xe điện, cho phép sạc nhanh hơn và tầm lái dài hơn.
- Hệ thống sản xuất và lưu trữ năng lượng từ các nguồn tái tạo:Thiết bị cacbit silic đạt hiệu quả chuyển đổi điện năng cao hơn trong các biến tần năng lượng mặt trời và hệ thống điện gió, giảm mất năng lượng.
- Các nguồn cấp điện công nghiệp và các bộ truyền động tần số biến đổi:Hiệu quả cao và độ tin cậy của các thiết bị điện silicon carbide làm cho chúng được sử dụng rộng rãi trong các nguồn điện công nghiệp và các ổ tần số biến động,nâng cao hiệu suất thiết bị và hiệu quả năng lượng.
- Đèn LED và tia laser tia cực tím:Vật liệu cacbon silicon có thể tạo ra ánh sáng cực tím hiệu quả, được sử dụng rộng rãi trong khử trùng, lọc nước và lĩnh vực truyền thông.
- Máy phát hiện quang điện tử nhiệt độ cao:Các máy dò quang điện tử cacbon silic duy trì độ nhạy cao và ổn định trong môi trường nhiệt độ cao, phù hợp với phát hiện cháy và hình ảnh nhiệt độ cao.
- Các cảm biến áp suất nhiệt độ cao và cảm biến khí:Các cảm biến silicon carbide thể hiện hiệu suất tuyệt vời trong môi trường nhiệt độ cao và áp suất cao, được sử dụng rộng rãi trong kiểm soát công nghiệp và giám sát môi trường.
- Các cảm biến hóa học và cảm biến sinh học:Kháng ăn mòn của vật liệu cacbon silicon cung cấp tuổi thọ dài hơn và ổn định cao hơn trong hóa học và cảm biến sinh học.
- Thiết bị điện tử nhiệt độ cao:Hiệu suất tuyệt vời của các thiết bị cacbon silic trong môi trường nhiệt độ cao làm cho chúng có giá trị trong lĩnh vực hàng không vũ trụ và các ứng dụng khoan giếng sâu.
- Ứng dụng hàng không vũ trụ và quân sự:Độ tin cậy cao và khả năng chống môi trường của các thiết bị cacbon silic làm cho chúng trở thành lựa chọn lý tưởng trong lĩnh vực hàng không vũ trụ và quân sự, có khả năng thực hiện các nhiệm vụ trong điều kiện khắc nghiệt.
Hình ảnh ứng dụng của SiC Epitaxial Wafer:
FAQ:
1. Q: SiC epitaxy là gì?
A:Tăng trưởng epitaxial được sử dụng để sản xuất các lớp hoạt động của các cấu trúc thiết bị dựa trên silicon carbide (SiC) với mật độ và độ dày doping được thiết kế.
2. Q: Làm thế nào để epitaxy hoạt động?
A: epitaxy, quá trình phát triển một tinh thể có định hướng cụ thể trên một tinh thể khác, nơi định hướng được xác định bởi tinh thể cơ bản.
3. Q: nghĩa là gì epitaxy?
A: Epitaxy đề cập đến sự lắng đọng của một lớp phủ trên nền tinh thể, nơi mà lớp phủ được đăng ký với nền.
Đề xuất sản phẩm:
1 SIC Epitaxial Silicon Carbide Wafer đánh bóng 100mm Độ dày 1mm Để tăng trưởng nhựa
(Địa vào hình để xem thêm)
2 SiC Substrate 4H/6H-P 3C-N 145.5 mm~150.0 mm Z Grade P Grade D Grade
(Địa vào hình để xem thêm)
SiC wafer tùy chỉnh:
1Chúng tôi có thể tùy chỉnh kích thước của chất nền SiC để đáp ứng các yêu cầu cụ thể của bạn.
2Giá được xác định bởi trường hợp, và chi tiết đóng gói có thể được tùy chỉnh theo sở thích của bạn.
3. Thời gian giao hàng là trong vòng 2-4 tuần. Chúng tôi chấp nhận thanh toán thông qua T / T.
4Nhà máy của chúng tôi có thiết bị sản xuất tiên tiến và đội ngũ kỹ thuật, có thể tùy chỉnh các thông số kỹ thuật, độ dày và hình dạng của vỏ SiC theo yêu cầu cụ thể của khách hàng.
