Thông tin chi tiết |
|||
| Loại: | 4H/6H-P 3C-N | TTV/Cung/Cánh: | 2,5 μm/<5 μm/<15 μm/<30 μm |
|---|---|---|---|
| Thể loại: | Sản xuất/Nghiên cứu/Người giả | Chiều kính: | 5*5mm ± 0,2mm & 10*10mm ± 0,2mm |
| Độ dày: | 350±25±m | Định hướng wafer: | Ngoài trục: 2,0°-4,0° về phía �112�0� ± 0,5° đối với 4H/6H-P, Trên trục: 〈111〉 ± 0,5° đối với 3C-N |
| điện trở suất: | 4H/6H-P ≤0,1 Ωcm 3C-N ≤0,8 mΩ•cm | Loại trừ cạnh: | 3mm |
| Làm nổi bật: | 3C-N SiC Wafer,4H-P SiC Wafer,6H-P SiC Wafer |
||
Mô tả sản phẩm
5×5mm 10×10mm SiC Wafer 4H-P 6H-P 3C-N loại sản xuất chất lượng nghiên cứu chất lượng giả
Mô tả của miếng vỏ SiC 5 × 5 mm và 10 × 10 mm:
Các wafer silicon carbide (SiC) 5 × 5 mm và 10 × 10 mm là chất nền có kích thước nhỏ đóng một vai trò quan trọng trong các ứng dụng bán dẫn khác nhau.Thường được sử dụng trong các thiết bị điện tử nhỏ gọn nơi không gian hạn chếCác tấm SiC này là các thành phần thiết yếu trong việc sản xuất các thiết bị điện tử, điện tử điện, điện tử quang học và cảm biến.Kích thước cụ thể của chúng đáp ứng các yêu cầu khác nhau về hạn chế không gianCác nhà nghiên cứu, kỹ sư,và các nhà sản xuất tận dụng các tấm SiC này để phát triển các công nghệ tiên tiến và khám phá các tính chất độc đáo của silicon carbide cho một loạt các ứng dụng.
Các ký tự của 5 × 5 mm và 10 × 10 mm SiC wafer:
4H-P loại SiC:
Điện tử di động cao.
Thích hợp cho các ứng dụng công suất cao và tần số cao.
Khả năng dẫn nhiệt tuyệt vời.
Lý tưởng cho các hoạt động nhiệt độ cao.
6H-P loại SiC:
Sức mạnh cơ học tốt.
Độ dẫn nhiệt cao.
Được sử dụng trong các ứng dụng công suất cao và nhiệt độ cao.
Thích hợp cho môi trường điện tử khắc nghiệt.
3C-N loại SiC:
Đa năng cho điện tử và quang điện tử.
Tương thích với công nghệ silicon.
Thích hợp cho các mạch tích hợp.
Cung cấp cơ hội cho điện tử băng tần rộng
Hình dạng của miếng vải SiC 5 × 5 mm và 10 × 10 mm:
| Thể loại | Lớp sản xuất (P grade) |
Bằng nghiên cứu (Lớp R) |
Mức độ giả (Độ D) |
|
| Định hướng phẳng chính | 4H/6H-P | {10-10} ± 5,0° | ||
| 3C-N | {1-10} ± 5,0° | |||
| Độ dài phẳng chính | 15.9 mm ±1.7 mm | |||
| Chiều dài phẳng thứ cấp | 8.0 mm ±1.7 mm | |||
| Định hướng phẳng thứ cấp | Silicon mặt lên: 90 ° CW từ Prime flat ± 5,0 ° | |||
| Độ thô | Polish Ra≤1 nm CMP Ra≤0,2 nm |
|||
| Nứt cạnh Bằng ánh sáng cường độ cao |
Không có | 1 được phép, ≤1 mm | ||
| Bảng hex Bằng ánh sáng cường độ cao |
Vùng tích lũy≤1 % | Vùng tích lũy≤3 % | ||
| Các khu vực đa kiểu Bằng ánh sáng cường độ cao |
Không có | Vùng tích lũy≤2 % | Vùng tích lũy≤5% | |
| Các vết trầy xước trên bề mặt silicon Bằng ánh sáng cường độ cao |
3 vết trầy xước vào 1 × wafer đường kính tổng chiều dài |
5 vết trầy xước vào 1 × wafer đường kính tổng chiều dài |
8 vết trầy xước đến đường kính wafer 1 × chiều dài tích lũy |
|
| Chips Edge cao Theo cường độ ánh sáng ánh sáng |
Không có | 3 cho phép, mỗi m ≤ 0,5 mm | 5 được phép, mỗi m ≤ 1 mm | |
| Ô nhiễm bề mặt silicon Bằng cách sử dụng cường độ cao |
Không có | |||
| Bao bì | Các hộp cassette nhiều wafer hoặc thùng chứa một wafer | |||

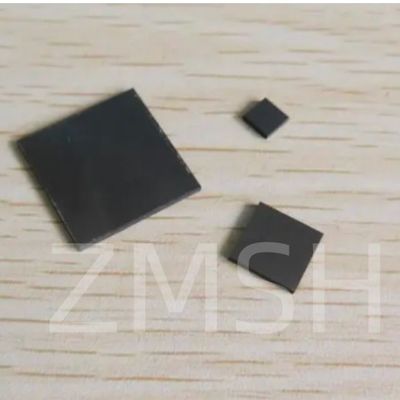

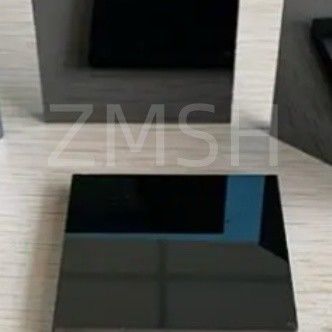

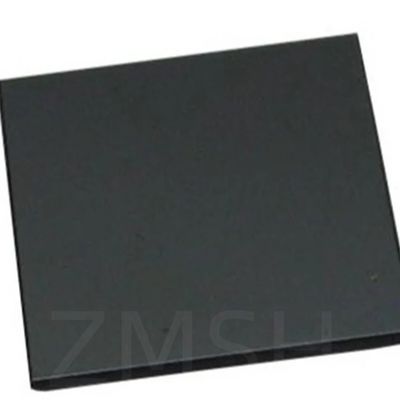

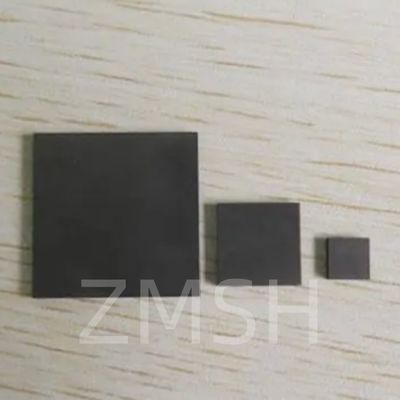

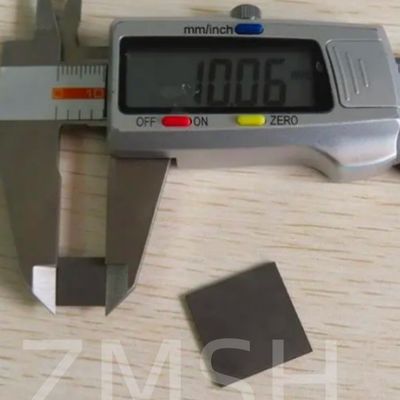

Bức ảnh vật lý của miếng wafer SiC 5 × 5 mm và 10 × 10 mm:
Ứng dụng của miếng vải SiC 5 × 5 mm và 10 × 10 mm:
4H-P loại SiC:
Điện tử công suất cao: Được sử dụng trong các đèn diode điện, MOSFET và máy chỉnh điện áp cao.
Thiết bị RF và vi sóng: Thích hợp cho các ứng dụng tần số cao.
Môi trường nhiệt độ cao: Lý tưởng cho các hệ thống hàng không vũ trụ và ô tô.
6H-P loại SiC:
Điện tử công suất: Được sử dụng trong các diode Schottky, MOSFET công suất và thyristor cho các ứng dụng công suất cao.
Điện tử nhiệt độ cao: Thích hợp cho điện tử môi trường khắc nghiệt.
3C-N loại SiC:
Các mạch tích hợp: Lý tưởng cho IC và MEMS do tương thích với công nghệ silicon.
Optoelectronics: Được sử dụng trong đèn LED, máy dò ánh sáng và cảm biến.
Các cảm biến y sinh: Được áp dụng trong các thiết bị y sinh cho các ứng dụng cảm biến khác nhau.
Ứng dụngHình ảnh của 5 × 5mm và 10 × 10mm SiC wafer:
FAQ:
1.Q: Sự khác biệt giữa 3C và 4H-SiC là gì?
A: Nói chung, 3C-SiC được biết đến như là một kiểu đa dạng ổn định ở nhiệt độ thấp trong khi 4H và 6H-SiC được biết đến như là các kiểu đa dạng ổn định ở nhiệt độ cao,cần nhiệt độ tương đối cao và số lượng khiếm khuyết của lớp biểu trục liên quan đến tỷ lệ Cl / Si.
