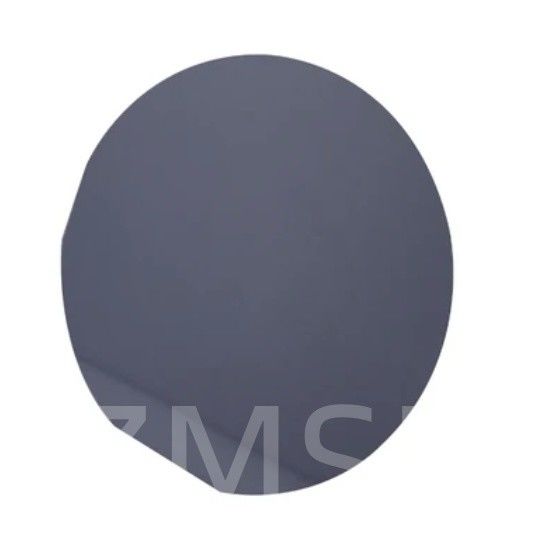

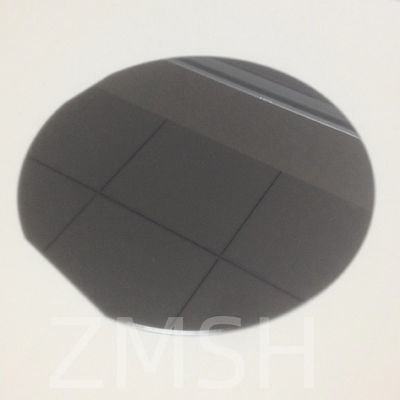

6 inch SiC Wafer 4H/6H-P Silicon Carbide Substrate DSP (111) Hạt nhân bán dẫn RF Microwave LED Laser
Thông tin chi tiết sản phẩm:
| Place of Origin: | China |
| Hàng hiệu: | ZMSH |
| Model Number: | Silicon Carbide |
Thanh toán:
| Thời gian giao hàng: | 2-4 tuần |
|---|---|
| Payment Terms: | 100%T/T |
|
Thông tin chi tiết |
|||
| Vật liệu: | cacbua silic | Chiều kính: | 2 inch 4 inch 6 inch 8 inch |
|---|---|---|---|
| Particle: | Free/Low Particle | Resistivity: | High/Low Resistivity |
| Độ dày: | 350um | Surface Finish: | Single/Double Side Polished |
| Thể loại: | Sản xuất/Nghiên cứu/Người giả | Type: | 4H/6H-P |
| Làm nổi bật: | DSP SiC Wafer,4H/6H-P SiC Wafer,6 inch SiC Wafer |
||
Mô tả sản phẩm
6 inch SiC Wafer 4H/6H-P Silicon Carbide Substrate DSP (111) Hạt nhân bán dẫn RF Microwave LED Laser
Mô tả của SiC Wafer:
P-Type Silicon Carbide (SiC) Wafer 6 inch ở dạng đa dạng 4H hoặc 6H. Nó có các tính chất tương tự như wafer Silicon Carbide (SiC) loại N, chẳng hạn như chống nhiệt độ cao,dẫn nhiệt cao, độ dẫn điện cao, v.v. chất nền SiC loại P thường được sử dụng để sản xuất các thiết bị điện, đặc biệt là sản xuất Transistor Bipolar Gate cô lập (IGBT).Thiết kế của IGBT thường liên quan đến các giao điểm P-N, trong đó SiC loại P có thể có lợi cho việc kiểm soát hành vi của các thiết bị.
Tính chất của SiC Wafer:
1Kháng bức xạ:
Silicon carbide có khả năng chống bức xạ cao, làm cho các tấm 4H/6H-P SiC lý tưởng để sử dụng trong các ứng dụng vũ trụ và hạt nhân, nơi tiếp xúc với bức xạ là đáng kể.
2- Băng cách rộng:
4H-SiC: khoảng cách băng tần khoảng 3,26 eV.
6H-SiC: Khoảng cách băng thông thấp hơn một chút, khoảng 3,0 eV.
Những khoảng băng tần rộng này cho phép các tấm SiC hoạt động ở nhiệt độ và điện áp cao hơn so với các vật liệu dựa trên silicon, làm cho chúng lý tưởng cho điện tử công suất và điều kiện môi trường khắc nghiệt.
3. Trường điện phá vỡ cao:
Các wafer SiC có trường điện phân hủy cao hơn nhiều (khoảng 10 lần so với silicon). Điều này cho phép thiết kế các thiết bị điện nhỏ hơn, hiệu quả hơn có thể xử lý điện áp cao.
4. Chống nhiệt cao:
SiC có độ dẫn nhiệt tuyệt vời (khoảng 3-4 lần cao hơn silicon), cho phép các thiết bị được làm từ các tấm này hoạt động ở công suất cao mà không bị quá nóng.Điều này làm cho chúng lý tưởng cho các ứng dụng công suất cao nơi phân tán nhiệt là quan trọng.
5. Điện tử di động cao:
4H-SiC có tính di động electron cao hơn (~ 950 cm2/Vs) so với 6H-SiC (~ 400 cm2/Vs), có nghĩa là 4H-SiC phù hợp hơn cho các ứng dụng tần số cao.
Sự di chuyển điện tử cao này cho phép chuyển đổi tốc độ nhanh hơn trong các thiết bị điện tử, làm cho 4H-SiC được ưa thích cho các ứng dụng RF và vi sóng.
6. Độ ổn định nhiệt độ:
Các tấm SiC có thể hoạt động ở nhiệt độ cao hơn 300 ° C, cao hơn nhiều so với các thiết bị dựa trên silicon, thường giới hạn ở 150 ° C. Điều này làm cho chúng rất mong muốn để sử dụng trong môi trường khắc nghiệt,như ô tô, hàng không vũ trụ, và các hệ thống công nghiệp.
7. Độ bền cơ khí cao:
Các tấm SiC mạnh mẽ về mặt cơ học, với độ cứng tuyệt vời và khả năng chống căng cơ học. Chúng phù hợp để sử dụng trong môi trường mà độ bền vật lý là điều cần thiết.
Hình thức của SiC Wafer:
| 6 inch đường kính Silicon Carbide (SiC) Thông số kỹ thuật nền | |||||
| Thể loại | Sản xuất MPD bằng không Nhóm (Nhóm Z) |
Sản xuất tiêu chuẩn Mức độ (Mức độ P) |
Mức độ giả (Độ D) |
||
| Chiều kính | 145.5 mm~150.0 mm | ||||
| Độ dày | 350 μm ± 25 μm | ||||
| Định hướng Wafer | Ngoài trục: 2.0°-4.0° hướng [1120] ± 0,5° cho 4H/6H-P, Trên trục: ∆111 ∆± 0,5° cho 3C-N | ||||
| Mật độ ống vi | 0 cm-2 | ||||
| Kháng chất | loại p 4H/6H-P | ≤ 0,1 Ω.cm | ≤ 0,3 Ω.cm | ||
| Định hướng phẳng chính | loại p 4H/6H-P | {1010} ± 5,0° | |||
| Độ dài phẳng chính | 32.5 mm ± 2,0 mm | ||||
| Chiều dài phẳng thứ cấp | 18.0 mm ± 2,0 mm | ||||
| Định hướng phẳng thứ cấp | Silicon mặt lên: 90 ° CW từ Prime flat ± 5,0 ° | ||||
| Bỏ cạnh | 3 mm | 6 mm | |||
| LTV/TTV/Bow/Warp | ≤ 2,5 μm/≤5 μm/≤15 μm/≤30 μm | ≤10 μm/≤15 μm/≤25 μm/≤40 μm | |||
| Độ thô | Polish Ra≤1 nm | ||||
| CMP Ra≤0,2 nm | Ra≤0,5 nm | ||||
| Biến sườn do ánh sáng cường độ cao | Không có | Chiều dài tổng cộng ≤ 10 mm, chiều dài đơn ≤ 2 mm | |||
| Bảng hex bằng ánh sáng cường độ cao | Vùng tích lũy ≤ 0,05% | Vùng tích lũy ≤0,1% | |||
| Các khu vực đa kiểu bằng ánh sáng cường độ cao | Không có | Vùng tích lũy≤3% | |||
| Bao gồm Carbon thị giác | Vùng tích lũy ≤ 0,05% | Vùng tích lũy ≤ 3% | |||
| Silicon bề mặt bị trầy xước bởi ánh sáng cường độ cao | Không có | Chiều dài tích lũy≤1 × đường kính wafer | |||
| Chips cạnh cao bởi cường độ ánh sáng | Không cho phép chiều rộng và chiều sâu ≥ 0,2 mm | 5 được phép, mỗi m ≤ 1 mm | |||
| Ô nhiễm bề mặt silicon bằng cường độ cao | Không có | ||||
| Bao bì | Các hộp cassette nhiều wafer hoặc thùng chứa một wafer | ||||
Ứng dụng của SiC Wafer:
Điện tử điện:
Được sử dụng trong các diode, MOSFET và IGBT cho các ứng dụng điện áp cao, nhiệt độ cao như xe điện, lưới điện và hệ thống năng lượng tái tạo.
Thiết bị RF và vi sóng:
Lý tưởng cho các thiết bị tần số cao như bộ khuếch đại RF và hệ thống radar.
Đèn LED và Laser:
SiC cũng được sử dụng làm vật liệu nền để sản xuất đèn LED và laser dựa trên GaN.
Điện tử ô tô:
Được sử dụng trong các thành phần hệ thống truyền động xe điện và hệ thống sạc.
Hàng không vũ trụ và quân sự:
Do độ cứng bức xạ và độ ổn định nhiệt của chúng, các tấm SiC được sử dụng trong vệ tinh, radar quân sự và các hệ thống phòng thủ khác.
Ứng dụng công nghiệp:
Được sử dụng trong các nguồn cung cấp điện công nghiệp, động cơ truyền động và các hệ thống điện tử hiệu quả cao.
Hình ảnh ứng dụng của SiC Wafer:
Tùy chỉnh:
Tùy chỉnh các tấm silicon carbide (SiC) là điều cần thiết để đáp ứng nhu cầu cụ thể của các ứng dụng điện tử, công nghiệp và khoa học tiên tiến khác nhau.Chúng tôi có thể cung cấp một loạt các thông số tùy chỉnh để đảm bảo các wafer được tối ưu hóa cho các yêu cầu thiết bị cụ thểDưới đây là các khía cạnh chính của tùy biến wafer SiC:Định hướng tinh thể; đường kính và độ dày; Loại doping và nồng độ; Mờ bề mặt và hoàn thiện; Kháng; Lớp epitaxial; Định hướng phẳng và notches;SiC-on-Si và các kết hợp chất nền khác.
Bao bì và vận chuyển:
FAQ:
1.Q: 4H và 6H SiC là gì?
A: 4H-SiC và 6H-SiC đại diện cho các cấu trúc tinh thể sáu góc, với "H" cho thấy đối xứng sáu góc và số 4 và 6 là các lớp trong các tế bào đơn vị của chúng.Sự thay đổi cấu trúc này ảnh hưởng đến cấu trúc băng tần điện tử của vật liệu, đó là một yếu tố quyết định quan trọng về hiệu suất của thiết bị bán dẫn.
2.Q: Substrate loại P là gì?
A: Vật liệu loại p là một chất bán dẫn có chất chứa điện tích cực, được gọi là lỗ.có ít electron giá trị hơn một so với các nguyên tử bán dẫn.
