3C-N SiC wafer 4 inch Silicon Carbide Prime Grade Dummy Grade Điện tử di động cao RF LED
Mô tả của 3C-N SiC Wafer:
Chúng tôi có thể cung cấp 4 inch 3C-N Silicon Carbide Wafers với N-Type SiC Substrate.Nó có cấu trúc tinh thể của silicon carbide nơi các nguyên tử silicon và carbon được sắp xếp trong một lưới khối với cấu trúc giống kim cươngNó có một số tính chất vượt trội so với 4H-SiC được sử dụng rộng rãi, chẳng hạn như tính di động electron cao hơn và tốc độ bão hòa. Hiệu suất của các thiết bị điện 3C-SiC dự kiến sẽ tốt hơn, rẻ hơn,và dễ sản xuất hơn so với wafer 4H-SiC hiện nayNó đặc biệt phù hợp với các thiết bị điện tử điện.
Tính năng của 3C-N SiC Wafer:
1- Băng cách rộng.
Điện áp phá vỡ cao: Các tấm SiC 3C-N có băng tần rộng (~ 3.0 eV), cho phép hoạt động điện áp cao và làm cho chúng phù hợp với điện tử công suất.
2. Chống nhiệt cao
Phân tán nhiệt hiệu quả: Với độ dẫn nhiệt khoảng 3,0 W / cm · K, các miếng này có thể phân tán nhiệt hiệu quả, cho phép các thiết bị hoạt động ở mức điện năng cao hơn mà không quá nóng.
3. Điện tử di chuyển cao
Hiệu suất nâng cao: Sự di chuyển điện tử cao (~ 1000 cm2/V·s) dẫn đến tốc độ chuyển đổi nhanh hơn, làm cho 3C-N SiC lý tưởng cho các ứng dụng tần số cao.
4. Sức mạnh cơ học
Độ bền: Các tấm SiC 3C-N có tính chất cơ học tuyệt vời, bao gồm độ cứng cao và khả năng chống mòn, làm tăng độ tin cậy của chúng trong các ứng dụng khác nhau.
5Sự ổn định hóa học
Chống ăn mòn: Vật liệu này ổn định về mặt hóa học và chống oxy hóa, làm cho nó phù hợp với môi trường khắc nghiệt.
6. Dòng chảy rò rỉ thấp
Hiệu quả: Lượng điện rò rỉ thấp trong các thiết bị được sản xuất từ các tấm SiC 3C-N góp phần cải thiện hiệu quả trong điện tử công suất.
Hình thức của 3C-N SiC Wafer:
| Thể loại | Lớp sản xuất | Mức độ giả |
| Chiều kính | 100 mm +/- 0,5 mm | |
| Độ dày | 350 um +/- 25 um | |
| Polytyp | 3C | |
| Mật độ micropipe (MPD) | 5 cm-2 | 30 cm-2 |
| Kháng điện | 0.0005~0.001 Ohm.cm | 0.001~0.0015 Ohm.cm |
So sánh các tính chất của SiC:
| Tài sản | 4H-SiC đơn tinh thể | 3C-SiC đơn tinh thể |
| Các thông số lưới (Å) |
a=3.076 c=10.053 |
a=4.36 |
| Chuỗi xếp chồng lên nhau | ABCB | ABC |
| Mật độ (g/cm3) | 3.21 | 3.166 |
| Độ cứng Mohs | ~ 9.2 | ~ 9.2 |
| Tỷ lệ mở rộng nhiệt (CTE) (/K) | 4-5 x 10-6 | 2.5-3.5 x10-6 |
| Hằng số dielectric | c ~ 9.66 | c ~ 9.72 |
| Loại doping | Loại N hoặc bán cách điện hoặc loại P | Loại N |
| Phân đoạn băng (eV) | 3.23 | 2.4 |
| Tốc độ chuyển động bão hòa (m/s) | 2.0 x 105 | 2.5 x 105 |
| Kích thước wafer và nền | Wafers: 2, 4 inch; nền nhỏ hơn: 10x10, 20x20 mm, các kích thước khác có sẵn và có thể được tùy chỉnh theo yêu cầu | |

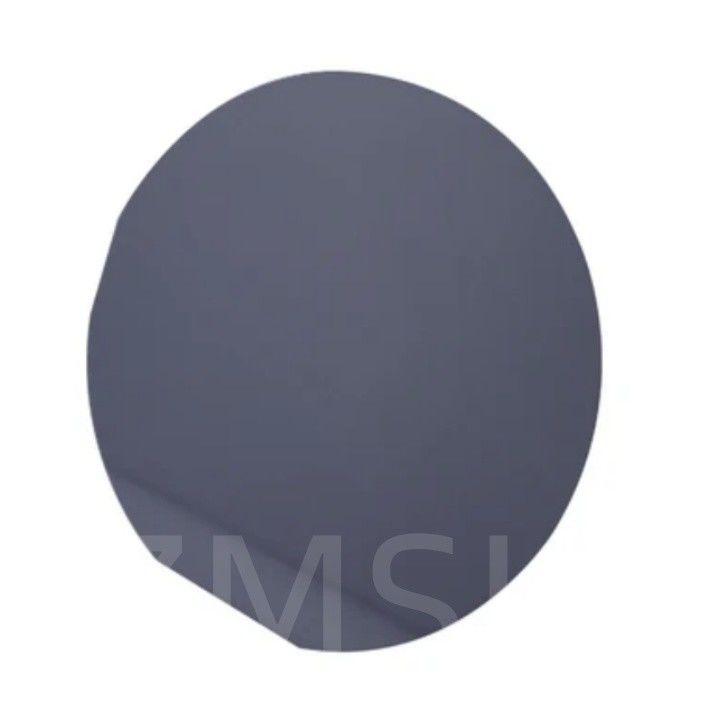

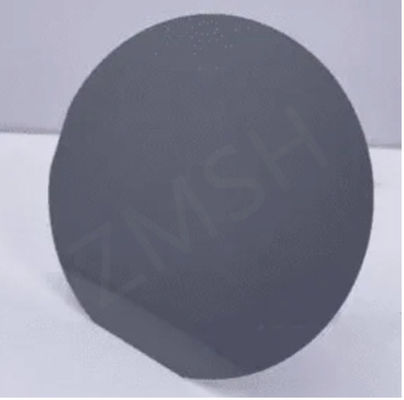

Hình ảnh vật lý của 3C-N SiC Wafer:
Ứng dụng của 3C-N SiC Wafer:
1Điện tử điện
Thiết bị năng lượng cao: Được sử dụng trong MOSFET và IGBT năng lượng do điện áp phá vỡ cao và tính dẫn nhiệt.
Thiết bị chuyển mạch: Lý tưởng cho các ứng dụng đòi hỏi hiệu suất cao, chẳng hạn như các bộ chuyển đổi và biến tần DC-DC.
2Các thiết bị RF và vi sóng
High-Frequency Transistors: Được sử dụng trong các bộ khuếch đại RF và các thiết bị vi sóng, được hưởng lợi từ tính di động điện tử cao.
Hệ thống radar và truyền thông: Được sử dụng trong truyền thông vệ tinh và công nghệ radar để cải thiện hiệu suất.
3Công nghệ LED
Đèn LED màu xanh dương và cực tím: 3C-SiC có thể được sử dụng trong sản xuất đèn diode phát sáng, đặc biệt là cho các ứng dụng ánh sáng xanh và tia cực tím.
4Ứng dụng nhiệt độ cao
Các cảm biến: Thích hợp cho các cảm biến nhiệt độ cao được sử dụng trong các ứng dụng ô tô và công nghiệp.
Hàng không vũ trụ: Được sử dụng trong các thành phần phải hoạt động hiệu quả trong môi trường khắc nghiệt.
Hình ảnh ứng dụng của 3C-N SiC Wafer:
Bao bì và vận chuyển wafer SiC 3C-N:
Tùy chỉnh:
Các sản phẩm tinh thể SiC tùy chỉnh có thể được thực hiện để đáp ứng các yêu cầu và thông số kỹ thuật cụ thể của khách hàng.
Đề xuất sản phẩm:
1.2 inch 3 inch 4 inch 6 inch 8 inch Sic Wafer 4H-N/Semi Type
