Silicon Carbide Wafers 3C-N Type 5*5 10*10mm Inch Diameter Thickness 350 μm±25 μm
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | ZMSH |
Thanh toán:
| Thời gian giao hàng: | 2-4 tuần |
|---|---|
| Điều khoản thanh toán: | T/T |
|
Thông tin chi tiết |
|||
| Chiều kính: | 99,5mm~100,0mm | Độ dày: | 350 ± 25 µm |
|---|---|---|---|
| Định hướng wafer: | Trục lệch: 2,0°-4,0° hướng tới [110] ± 0,5° đối với 4H/6H-P, Trên trục:〈111〉± 0,5° đối với 3C-N | Mật độ ống vi mô: | 0 cm-2 |
| loại p 4H/6H-P: | .10.1 Ωꞏcm | loại n 3C-N: | .80,8 mΩꞏcm |
| chiều dài phẳng chính: | 32,5mm ± 2,0mm | Chiều dài phẳng thứ cấp: | 18,0mm ± 2,0mm |
| Tấm lục giác bằng ánh sáng cường độ cao: | Diện tích tích lũy 0,05% | ||
| Làm nổi bật: | Các tấm phi Silicon Carbide ngoài trục,5*5 Silicon Carbide Wafers,3C-N Silicon Carbide Wafers |
||
Mô tả sản phẩm

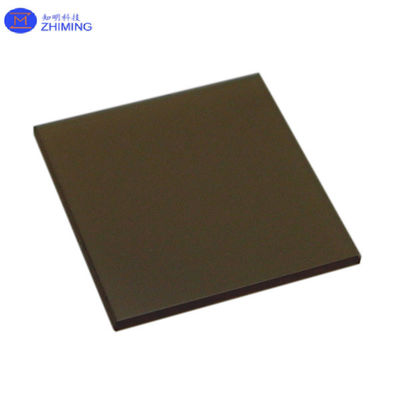

Silicon Carbide Wafers 3C-N loại 5 * 5 & 10 * 10mm inch đường kính dày 350 μm ± 25 μm
Silicon Carbide Wafers loại 3C-N trừu tượng
Bản tóm tắt này giới thiệu các tấm silicon carbide (SiC) loại 3C-N, có sẵn ở kích thước 5x5mm và 10x10mm với độ dày 350 μm ± 25 μm.Các wafer này được thiết kế để đáp ứng nhu cầu chính xác của các ứng dụng hiệu suất cao trong optoelectronics, điện tử điện và công nghệ AR. Với độ dẫn nhiệt, sức mạnh cơ học và tính chất điện vượt trội của chúng, các tấm ván SiC 3C-N cung cấp độ bền và phân tán nhiệt cao hơn,làm cho chúng lý tưởng cho các thiết bị đòi hỏi sự ổn định nhiệt cao và quản lý năng lượng hiệu quảKích thước và độ dày được chỉ định đảm bảo khả năng tương thích trong một loạt các ứng dụng công nghiệp và nghiên cứu tiên tiến.
Silicon Carbide Wafers kiểu 3C-N
Các đặc tính và biểu đồ dữ liệu của loại Silicon Carbide Wafers 3C-N
Loại vật liệu: 3C-N Silicon Carbide (SiC)
Hình thức tinh thể này có tính chất cơ học và nhiệt tuyệt vời, phù hợp với các ứng dụng hiệu suất cao.
Kích thước:
Có sẵn trong hai kích thước tiêu chuẩn: 5x5mm và 10x10mm.
Độ dày:
Độ dày: 350 μm ± 25 μm
Độ dày được kiểm soát chính xác đảm bảo sự ổn định cơ học và tương thích với các yêu cầu thiết bị khác nhau.
Khả năng dẫn nhiệt:
SiC thể hiện tính dẫn nhiệt vượt trội, cho phép phân tán nhiệt hiệu quả, làm cho nó lý tưởng cho các ứng dụng đòi hỏi quản lý nhiệt, chẳng hạn như kính AR và điện tử công suất.
Sức mạnh cơ học:
SiC có độ cứng và độ bền cơ học cao, cung cấp độ bền và khả năng chống mòn và biến dạng, rất cần thiết cho môi trường đòi hỏi.
Tính chất điện:
Các wafer SiC có điện áp phá vỡ điện cao và mở rộng nhiệt thấp, rất quan trọng đối với các thiết bị công suất cao và tần số cao.
Độ sáng quang học:
SiC có độ minh bạch tuyệt vời trong một số bước sóng quang học nhất định, làm cho nó phù hợp để sử dụng trong công nghệ quang điện tử và AR.
Độ ổn định cao:
Tính bền của SiC đối với căng thẳng nhiệt và hóa học đảm bảo độ tin cậy lâu dài trong điều kiện khắc nghiệt.
Các tính chất này làm cho các loại vạch SiC 3C-N rất linh hoạt để sử dụng trong các thiết bị điện tử và quang điện tử tiên tiến, cũng như các công nghệ AR thế hệ tiếp theo.
5*5 & 10*10mm 英寸 SiC 晶片产品标准
5*5 & 10*10mm inch đường kính Silicon Carbide (SiC)
|
Đánh giá |
Nghiên cứu cấp Bằng nghiên cứu (Lớp R) |
试片级 Mức độ giả (Độ D) |
||||
|
Lớp sản xuất (P grade) |
||||||
| đường kính đường kính | 5*5mm ± 0,2mm & 10*10mm ± 0,2mm | |||||
| 厚度 Độ dày | 350μm±25 μm | |||||
| 晶片方向 Định hướng Wafer | Ngoài trục: 2.0°-4.0° hướng [112 | 0] ± 0,5° cho 4H/6H-P, Trên trục: ∆111 ∆± 0,5° cho 3C-N | ||||
| 微管密度 Mật độ ống vi | 0 cm-2 | |||||
| 电阻率 ※ Kháng điện | 4H/6H-P | ≤ 0,1 Ω.cm | ||||
| 3C-N | ≤ 0,8 mΩ•cm | |||||
| 主定位边方向 Định hướng phẳng chính | 4H/6H-P | {10-10} ± 5,0° | ||||
| 3C-N | {1-10} ± 5,0° | |||||
| 主定位边长度 Độ dài phẳng cơ bản | 15.9 mm ±1.7 mm | |||||
| 次定位边长度 Độ dài ngang thứ cấp | 8.0 mm ±1.7 mm | |||||
| 次定位边方向 Định hướng phẳng thứ cấp | Silicon mặt lên: 90 ° CW từ Prime flat ± 5,0 ° | |||||
| 边缘删除 Edge Exclusion | 3 mm | 3 mm | ||||
| 总厚度变化/??曲度/??曲度 TTV/Bow /Warp | ≤ 2,5 μm/≤5 μm/≤15 μm/≤30 μm | |||||
| 表面粗度※ 粗度 | Polish Ra≤1 nm | |||||
| CMP Ra≤0,2 nm | ||||||
| 边缘裂纹 (强光灯观测) Các vết nứt cạnh bởi ánh sáng cường độ cao | Không có | 1 được phép, ≤1 mm | ||||
| 六方空洞 ((强光灯观测)) ※ Hex Plates By High Intensity Light (Bảng lục giác bằng ánh sáng cường độ cao) | Vùng tích lũy≤1 % | Vùng tích lũy≤3 % | ||||
| 多型 ((强光灯观测) ※ Polytype Areas By High Intensity Light (Các khu vực đa dạng bằng ánh sáng cường độ cao) | Không có | Vùng tích lũy≤2 % | Vùng tích lũy≤5% | |||
|
Si 面划痕 ((强光灯观测) # Silicon bề mặt bị trầy xước bởi ánh sáng cường độ cao |
Không có 3 được phép, ≤0,5 mm mỗi 5 được phép, ≤1 mm mỗi
|
5 vết trầy xước vào 1 × wafer đường kính tổng chiều dài |
8 vết trầy xước đến chiều dài tích lũy đường kính wafer 1 × | |||
| 崩边 ((强光灯观测) Chips cạnh cao bởi cường độ ánh sáng ánh sáng | Không có | 3 cho phép, mỗi m ≤ 0,5 mm | 5 được phép, mỗi m ≤ 1 mm | |||
|
¥ mặt chất gây ô nhiễm ((强光灯观测) Ô nhiễm bề mặt silicon bằng cường độ cao |
Không có | |||||

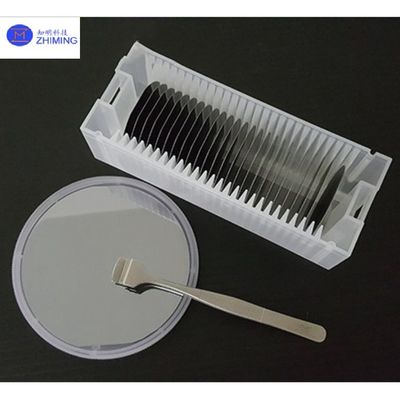

| 包装 Bao bì | Các hộp cassette nhiều wafer hoặc thùng chứa một wafer | |||||
Ghi chú:
※ Giới hạn khiếm khuyết áp dụng cho toàn bộ bề mặt wafer ngoại trừ khu vực loại trừ cạnh. # Các vết trầy xước chỉ nên được kiểm tra trên mặt Si.
Ứng dụng của loại Silicon Carbide Wafers 3C-N
Các tấm silicon carbide (SiC), đặc biệt là loại 3C-N, là một biến thể của SiC có đặc điểm độc đáo do cấu trúc tinh thể khối (3C-SiC).Những miếng này chủ yếu được sử dụng trong các ứng dụng hiệu suất cao và chuyên biệt khác nhau do tính chất tuyệt vời của chúngMột số ứng dụng chính của các tấm SiC loại 3C-N bao gồm:
1.Điện tử điện
- Thiết bị điện áp cao: Các tấm SiC là lý tưởng để sản xuất các thiết bị điện như MOSFET, Schottky diode và IGBT.chẳng hạn như xe điện (EV), xe điện lai (HEV) và hệ thống năng lượng tái tạo (như biến tần năng lượng mặt trời).
- Chuyển đổi năng lượng hiệu quả: SiC cho phép hiệu quả cao hơn và giảm tổn thất năng lượng trong các hệ thống chuyển đổi điện năng, như các bộ chuyển đổi DC-DC và động cơ truyền động.
2.Thiết bị tần số cao
- Ứng dụng RF: 3C-SiC phù hợp cho các ứng dụng RF và vi sóng, bao gồm các hệ thống radar, truyền thông vệ tinh và công nghệ 5G do tính di động điện tử cao của nó.
- Máy tăng cường tần số cao: Các thiết bị hoạt động trong dải tần số GHz được hưởng lợi từ sự tiêu hao năng lượng thấp và sự ổn định nhiệt cao của 3C-SiC.
3.Cảm biến nhiệt độ cao và môi trường khắc nghiệt
- Cảm biến nhiệt độ: Các tấm SiC có thể được sử dụng trong các thiết bị cho môi trường nhiệt độ cực cao, chẳng hạn như các quy trình hàng không vũ trụ, ô tô và công nghiệp.
- Cảm biến áp suất: 3C-SiC được sử dụng trong các cảm biến áp suất phải hoạt động trong môi trường khắc nghiệt như thăm dò biển sâu hoặc buồng chân không cao.
- Cảm biến hóa học: 3C-N SiC là vô dụng về mặt hóa học, làm cho nó hữu ích trong các cảm biến khí hoặc hóa học để giám sát trong môi trường ăn mòn.
4.Đèn LED và điện tử quang học
- Đèn LED màu xanh và tia UV: Khoảng cách băng tần rộng của 3C-SiC làm cho nó lý tưởng cho việc chế tạo đèn diode phát sáng màu xanh và cực tím (LED), được sử dụng trong công nghệ hiển thị, lưu trữ dữ liệu (Blu-ray) và quy trình khử trùng.
- Máy phát quang: Các tấm SiC có thể được sử dụng trong các máy dò quang cực tím (UV) cho nhiều ứng dụng khác nhau, bao gồm phát hiện ngọn lửa, giám sát môi trường và thiên văn học.
5.Máy tính lượng tử và nghiên cứu
- Thiết bị lượng tử: 3C-SiC được khám phá trong máy tính lượng tử để phát triển spintronics và các thiết bị dựa trên lượng tử khác do tính chất khiếm khuyết độc đáo của nó cho phép lưu trữ và xử lý thông tin lượng tử.
- Nghiên cứu vật liệu: Vì 3C-SiC là một đa loại SiC tương đối ít phổ biến, nó được sử dụng trong nghiên cứu để khám phá những lợi thế tiềm năng của nó so với các loại SiC khác (như 4H-SiC hoặc 6H-SiC).
6.Hàng không vũ trụ và quốc phòng
- Điện tử môi trường khắc nghiệt: Các thiết bị SiC rất quan trọng trong ngành công nghiệp hàng không vũ trụ và quốc phòng cho các ứng dụng như mô-đun điện, hệ thống radar và truyền thông vệ tinh, nơi điều kiện cực đoan và độ tin cậy là chìa khóa.
- Điện tử bền: Khả năng của SiC để chịu được mức độ bức xạ cao làm cho nó lý tưởng để sử dụng trong các nhiệm vụ không gian và thiết bị quân sự.
Tóm lại, các tấm SiC loại 3C-N chủ yếu được sử dụng trong điện tử công suất, thiết bị tần số cao, cảm biến cho môi trường khắc nghiệt, optoelectronics, thiết bị lượng tử và các ứng dụng hàng không vũ trụ,nơi đặc tính độc đáo của họ như bandgap rộng, ổn định nhiệt và tính di động điện tử cao cung cấp những lợi thế đáng kể so với các vật liệu dựa trên silicon truyền thống.
Câu hỏi và câu trả lời
3C silicon carbide là gì?
3C Silicon Carbide (3C-SiC)là một trong những polytyp của silicon carbide, được đặc trưng bởi cấu trúc tinh thể khối của nó, phân biệt nó với các dạng hình lục giác phổ biến hơn như 4H-SiC và 6H-SiC.Các lưới khối của 3C-SiC cung cấp một số lợi ích đáng chú ý.
Thứ nhất, 3C-SiC trưng bàyĐiện tử di động cao hơn, làm cho nó có lợi cho các thiết bị điện tử tần số cao và công suất, đặc biệt là trong các ứng dụng đòi hỏi chuyển đổi nhanh.bandgaplà thấp hơn (khoảng 2,36 eV) so với các polytyp SiC khác, nó vẫn hoạt động tốt trong môi trường điện áp cao và công suất cao.
Ngoài ra, 3C-SiC giữ lạidẫn nhiệt caovàsức mạnh cơ họcđặc trưng của cacbit silicon, cho phép nó hoạt động trong điều kiện cực đoan, chẳng hạn như môi trường nhiệt độ cao và căng thẳng cao.độ minh bạch quang học, làm cho nó phù hợp với các ứng dụng quang điện tử như đèn LED và máy dò ánh sáng.
Kết quả là, 3C-SiC được sử dụng rộng rãi trongĐiện tử công suất,thiết bị tần số cao,optoelectronics, vàcảm biến, đặc biệt là trong các kịch bản nhiệt độ cao và tần số cao, nơi các tính chất độc đáo của nó mang lại những lợi thế đáng kể.
