3C-N loại Silicon Carbide Wafers 2inch 4inch 6inch Hoặc 5 * 5 10 * 10mm Kích thước sản xuất lớp nghiên cứu lớp
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | ZMSH |
Thanh toán:
| Thời gian giao hàng: | 2-4 tuần |
|---|---|
| Điều khoản thanh toán: | T/T |
|
Thông tin chi tiết |
|||
| Chiều kính: | 5*5mm±0.2mm & 10*10mm±0.2mm 2inch 4inch 6inch | Độ dày: | 350±25±m |
|---|---|---|---|
| Điện trở suất 3C-N: | .80,8 mΩ·cm | chiều dài phẳng chính: | 15,9 mm ± 1,7 mm |
| Chiều dài phẳng thứ cấp: | 8,0mm ±1,7mm | Loại trừ cạnh: | 3mm |
| TTV/Cung/Cánh: | 2,5 mm/<5 mm/<15 | Độ thô: | Ba Lan Ra 1 nm CMP Ra 0,2 nm |
| Bề mặt silicon bị trầy xước bởi ánh sáng cường độ cao: | Chiều dài tích lũy 3 vết xước tới 1×đường kính wafer | ||
| Làm nổi bật: | 4 inch Silicon Carbide Wafers,6 inch Silicon Carbide Wafers,Các loại silicon carbide nghiên cứu |
||
Mô tả sản phẩm
Tấm silicon cacbua loại 3C-N Kích thước 2 inch 4 inch 6 inch hoặc 5 * 5 & 10 * 10 mm, cấp sản xuất Cấp nghiên cứu
Tóm tắt về tấm silicon cacbua loại 3C-N
Tấm wafer silicon cacbua (SiC) loại 3C-Nlà một biến thể cụ thể của tấm wafer SiC sử dụng kiểu đa giác 3C hình khối. Được biết đến với các đặc tính nhiệt, điện và cơ đặc biệt, những tấm bán dẫn này được thiết kế để đáp ứng các yêu cầu nghiêm ngặt của công nghệ tiên tiến trong điện tử, quang điện tử và thiết bị điện.
cácKiểu đa giác 3Ccó cấu trúc tinh thể lập phương, mang lại một số lợi thế so với các dạng đa giác lục giác như 4H-SiC và 6H-SiC. Một lợi ích chính của 3C-SiC là nóđộ linh động điện tử cao hơn, điều này khiến nó trở nên lý tưởng cho các ứng dụng tần số cao và điện tử công suất trong đó việc chuyển đổi nhanh và tổn thất năng lượng thấp là rất quan trọng. Ngoài ra, tấm wafer 3C-N SiC cókhoảng cách thấp hơn(khoảng 2,36 eV), vẫn cho phép chúng xử lý hiệu quả nguồn điện và điện áp cao.
Những tấm wafer này có sẵn ở các kích thước tiêu chuẩn như5x5mmVà10x10mm, với mộtđộ dày 350 μm ± 25 μm, đảm bảo khả năng tương thích chính xác cho các quy trình chế tạo thiết bị khác nhau. Chúng rất thích hợp để sử dụng trongcông suất caoVàthiết bị tần số cao, chẳng hạn như MOSFET, điốt Schottky và các thành phần bán dẫn khác, mang lại hiệu suất đáng tin cậy trong các điều kiện khắc nghiệt.
cácđộ dẫn nhiệtTấm wafer 3C-N SiC cho phép tản nhiệt hiệu quả, một tính năng quan trọng đối với các thiết bị hoạt động ở mật độ năng lượng cao. Hơn nữa, độ bền cơ học và khả năng chống chịu ứng suất nhiệt và hóa học của chúng làm cho chúng bền bỉ trong môi trường đầy thách thức, nâng cao hơn nữa ứng dụng của chúng trongđiện tử công suất,Công nghệ AR, Vàcảm biến nhiệt độ cao.
Tóm lại, tấm wafer SiC loại 3C-N kết hợp các đặc tính cơ học, nhiệt và điện tử vượt trội, khiến chúng trở nên cần thiết cho các thiết bị điện tử thế hệ tiếp theo và các ứng dụng hiệu suất cao.

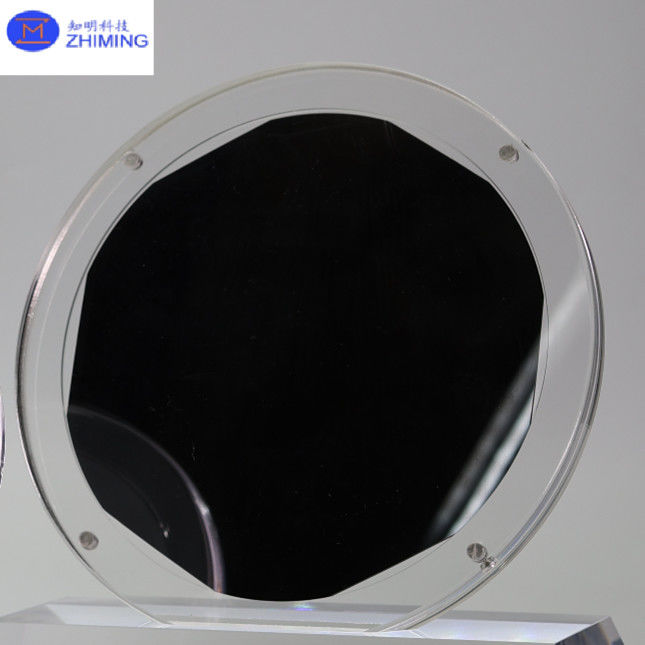

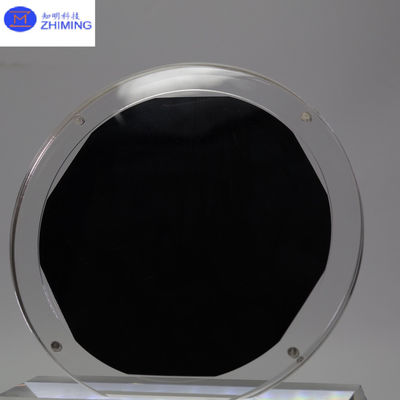

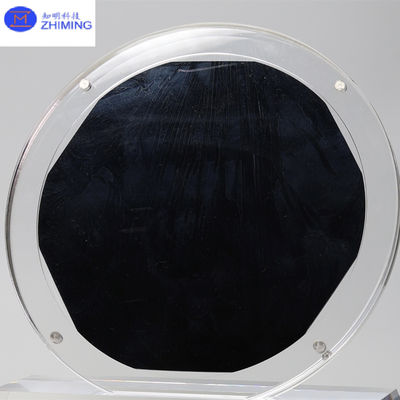

Ảnh của Tấm silicon cacbua loại 3C-N
Đặc tính của tấm silicon cacbua loại 3C-N
Cấu trúc tinh thể:
Cấu trúc polytype khối (3C), mang lại độ linh động điện tử cao hơn so với các polytype SiC lục giác như 4H-SiC và 6H-SiC, khiến nó phù hợp cho các ứng dụng tần số cao.
Tùy chọn kích thước:
Có sẵn kích thước 5x5mm và 10x10mm, mang lại sự linh hoạt cho nhiều ứng dụng khác nhau.
độ dày:
Độ dày được kiểm soát chính xác 350 μm ± 25 μm, đảm bảo độ ổn định cơ học và khả năng tương thích với nhiều quy trình chế tạo.
Độ linh động điện tử cao:
Cấu trúc tinh thể lập phương giúp cải thiện khả năng vận chuyển điện tử, tạo thuận lợi cho các ứng dụng tốc độ cao và tổn thất năng lượng thấp trong điện tử công suất và các thiết bị RF.
Độ dẫn nhiệt:
Độ dẫn nhiệt tuyệt vời cho phép tản nhiệt hiệu quả, rất quan trọng đối với các thiết bị hoạt động ở mật độ năng lượng cao, giúp ngăn ngừa quá nhiệt và tăng tuổi thọ thiết bị.
Băng thông:
Khoảng cách dải tần thấp hơn khoảng 2,36 eV, phù hợp cho các ứng dụng điện áp cao và công suất cao trong khi vẫn duy trì hoạt động hiệu quả trong môi trường khắc nghiệt.
Sức mạnh cơ học:
Tấm wafer 3C-N SiC thể hiện độ bền cơ học cao, có khả năng chống mài mòn và biến dạng, đảm bảo độ tin cậy lâu dài trong điều kiện khắc nghiệt.
Độ trong suốt quang học:
Đặc tính quang học tốt, đặc biệt đối với các ứng dụng quang điện tử như đèn LED và bộ tách sóng quang, nhờ tính trong suốt của nó đối với các bước sóng nhất định.
Độ ổn định hóa học và nhiệt:
Khả năng chịu ứng suất nhiệt và hóa học cao, khiến nó phù hợp để sử dụng trong các môi trường khắc nghiệt như thiết bị điện tử và cảm biến nhiệt độ cao.
Những đặc tính này làm cho tấm wafer 3C-N SiC trở nên lý tưởng cho nhiều ứng dụng nâng cao, bao gồm điện tử công suất, thiết bị tần số cao, quang điện tử và cảm biến.
Biểu đồ dữ liệu của tấm silicon cacbua loại 3C-N
晶格领域 2 英寸 SiC 晶 hình ảnh
2 đường kính inch SiliconChất nền cacbua (SiC) Đặc điểm kỹ thuật
|
lớp |
工业级 Lớp sản xuất (Lớp P) |
研究级 Lớp nghiên cứu (Lớp R) |
试 hình ảnh Lớp giả (Lớp D) |
|||
| Đường kính | 50,8mm±0,38mm | |||||
| 厚度 Độ dày | 350 mm±25 mm | |||||
| Định hướng wafer | Trục lệch: 2,0°-4,0° hướng về [112 | 0] ± 0,5° đối với 4H/6H-P, Trên trục:〈111〉± 0,5° đối với 3C-N | ||||
| Mật độ micropipe | 0 cm-2 | |||||
| 电阻率 ※Điện trở suất | 4H/6H-P | .10,1 Ω.cm | ||||
| 3C-N | .80,8 mΩ·cm | |||||
| Định hướng phẳng sơ cấp | 4H/6H-P | {10-10} ±5,0° | ||||
| 3C-N | {1-10} ±5,0° | |||||
| 主定位边长度 Chiều dài phẳng sơ cấp | 15,9 mm ± 1,7 mm | |||||
| Chiều dài phẳng thứ cấp | 8,0mm ±1,7mm | |||||
| Định hướng phẳng thứ cấp | Mặt silicon hướng lên: 90° CW. từ Prime flat ±5.0° | |||||
| 边缘去除 Loại trừ cạnh | 3mm | 3mm | ||||
| 总厚度变化/弯曲度/翘曲度 TTV/Cung/Warp | 2,5 μm/<5 μm/<15 μm/<30 μm | |||||
| 表面粗糙度※ Độ nhám | Ba Lan Ra<1 nm | |||||
| CMP Ra<0,2nm | ||||||
| 边缘裂纹(强光灯观测) Vết nứt cạnh bởi ánh sáng cường độ cao | Không có | 1 cho phép, 1 mm | ||||
| 六方空洞(强光灯观测) ※ Tấm lục giác bằng ánh sáng cường độ cao | Diện tích tích lũy<1 % | Diện tích tích lũy<3 % | ||||
| 多型(强光灯观测) ※ Các khu vực đa dạng bằng ánh sáng cường độ cao | Không có | Diện tích tích lũy<2 % | Diện tích tích lũy<5% | |||
|
Si 面划痕(强光灯观测)# Bề mặt silicon bị trầy xước bởi ánh sáng cường độ cao |
3 vết xước trên 1×wafer chiều dài tích lũy đường kính |
5 vết xước trên 1×wafer chiều dài tích lũy đường kính |
8 vết xước đến 1 × chiều dài tích lũy đường kính wafer | |||
| 崩边(强光灯观测) Edge Chips Cường độ cao Ánh sáng nhẹ | Không có | Cho phép 3, mỗi cái 0,5 mm | Cho phép 5, mỗi cái 1 mm | |||
|
硅面污染物(强光灯观测) Ô nhiễm bề mặt silicon ở cường độ cao |
Không có | |||||
| 包装 Bao bì | Hộp đựng nhiều miếng wafer hoặc hộp đựng wafer đơn | |||||
Ghi chú:
※Giới hạn khuyết tật áp dụng cho toàn bộ bề mặt wafer ngoại trừ khu vực loại trừ cạnh. # Các vết xước chỉ nên kiểm tra trên mặt Si.
Các ứng dụng của tấm silicon cacbua loại 3C-N
Các ứng dụng của tấm wafer silicon cacbua loại 3C-N (SiC) trong ngành công nghiệp bán dẫn và vi điện tử
Tấm silicon cacbua loại 3C-N đóng một vai trò quan trọng trong ngành công nghiệp bán dẫn và vi điện tử, mang lại những đặc tính độc đáo giúp nâng cao hiệu suất và hiệu quả của các thiết bị khác nhau.
Điện tử công suất:
Trong điện tử công suất, tấm wafer 3C-N SiC được sử dụng rộng rãi trong các thiết bị công suất cao nhưMOSFET,Điốt Schottky, Vàbóng bán dẫn điện. Độ dẫn nhiệt và độ linh động điện tử cao của chúng cho phép các thiết bị này hoạt động hiệu quả ở điện áp và nhiệt độ cao đồng thời giảm thiểu tổn thất năng lượng. Điều này làm cho 3C-N SiC trở nên lý tưởng để sử dụng tronghệ thống chuyển đổi năng lượng,xe điện (EV), Vàhệ thống năng lượng tái tạo, nơi quản lý năng lượng hiệu quả là rất quan trọng.
Thiết bị tần số cao:
Khả năng di chuyển điện tử tuyệt vời của tấm wafer 3C-N SiC khiến chúng phù hợp vớitần số vô tuyến (RF)Vàứng dụng vi sóng, chẳng hạn nhưbộ khuếch đại,dao động, Vàbộ lọc. Những tấm wafer này cho phép các thiết bị hoạt động ở tần số cao hơn với mức mất tín hiệu thấp hơn, cải thiện hiệu suất của hệ thống liên lạc không dây, công nghệ vệ tinh và hệ thống radar.
Điện tử nhiệt độ cao:
Tấm wafer 3C-N SiC cũng được sử dụng trong các thiết bị bán dẫn hoạt động trong môi trường khắc nghiệt, chẳng hạn nhưcảm biến nhiệt độ caoVàbộ truyền động. Độ bền cơ học, độ ổn định hóa học và khả năng chịu nhiệt của vật liệu cho phép các thiết bị này hoạt động đáng tin cậy trong các ngành công nghiệp như hàng không vũ trụ, ô tô và dầu khí, nơi các thiết bị phải chịu được các điều kiện vận hành khắc nghiệt.
Hệ thống vi cơ điện tử (MEMS):
Trong ngành vi điện tử, tấm wafer 3C-N SiC được sử dụng trongthiết bị MEMS, đòi hỏi vật liệu có độ bền cơ học cao và ổn định nhiệt. Những thiết bị này bao gồmcảm biến áp suất,gia tốc kế, Vàcon quay hồi chuyển, được hưởng lợi từ độ bền và hiệu suất của SiC dưới các nhiệt độ và ứng suất cơ học khác nhau.
Quang điện tử:
Tấm wafer 3C-N SiC cũng được sử dụng trongđèn LED,bộ tách sóng quangvà các thiết bị quang điện tử khác nhờ độ trong suốt quang học và khả năng xử lý công suất cao, mang lại khả năng phát hiện và phát xạ ánh sáng hiệu quả.
Tóm lại, tấm wafer SiC loại 3C-N rất cần thiết trong ngành công nghiệp bán dẫn và vi điện tử, đặc biệt trong các ứng dụng đòi hỏi hiệu suất, độ bền và hiệu quả cao trong điều kiện khắc nghiệt.
