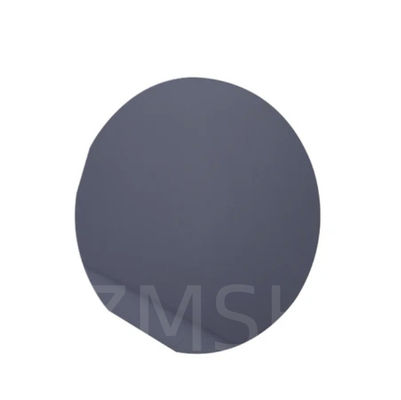

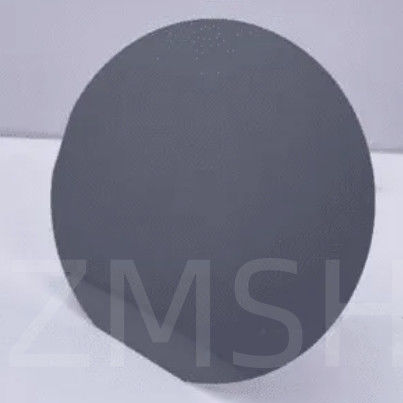

2 inch 4 inch 6 inch 8 inch 3C-N SiC Wafer Silicon Carbide Optoelectronic High-Power RF LEDS
Thông tin chi tiết sản phẩm:
| Place of Origin: | China |
| Hàng hiệu: | ZMSH |
| Model Number: | Silicon carbide wafer |
Thanh toán:
| Delivery Time: | 2 weeks |
|---|---|
| Payment Terms: | 100%T/T |
|
Thông tin chi tiết |
|||
| EPD: | ≤1E10/cm2 | Độ dày: | 600±50μm |
|---|---|---|---|
| hạt: | Hạt tự do/thấp | Loại trừ cạnh: | 50um |
| Xét bề mặt: | Đánh bóng một mặt / hai mặt | Loại: | 3C-N |
| điện trở suất: | Điện trở suất cao/thấp | Chiều kính: | 2 inch 4 inch 6 inch 8 inch |
| Làm nổi bật: | 8 inch Silicon Carbide DSP,4 inch Silicon Carbide DSP,6 inch Silicon Carbide DSP |
||
Mô tả sản phẩm
2 inch 4 inch 6 inch 8 inch 3C-N SiC Wafer Silicon Carbide Optoelectronic High-Power RF LEDS
Mô tả của 3C-N SiC Wafer:
So với 4H-Sic, mặc dù bandgap của 3C silicon carbide
(3C SiC)
là thấp hơn, khả năng di chuyển của nó, và tính dẫn nhiệt. và tính chất cơ học tốt hơn so với 4H-SiC. Hơn nữa,mật độ khiếm khuyết ở giao diện giữa qate oxit cách nhiệt và 3C-sic thấp hơn. điều này thuận lợi hơn cho việc sản xuất các thiết bị cao áp, rất đáng tin cậy và có tuổi thọ lâu dài.Các thiết bị dựa trên 3C-SiC chủ yếu được chuẩn bị trên các chất nền si với sự không phù hợp lưới lớn và không phù hợp hệ số mở rộng nhiệt giữa Si và 3C SiC dẫn đến mật độ khiếm khuyết cao, ảnh hưởng đến hiệu suất của các thiết bị. Hơn nữa, các tấm 3C-SiC chi phí thấp sẽ có tác động thay thế đáng kể trên thị trường thiết bị điện trong phạm vi điện áp 600v-1200v,tăng tốc sự tiến bộ của toàn bộ ngành công nghiệpDo đó, phát triển wafer 3C-SiC hàng loạt là không thể tránh khỏi.
Nhân vật của 3C-N SiC Wafer:
1. Cấu trúc tinh thể: 3C-SiC có cấu trúc tinh thể khối, không giống như các polytyp 4H-SiC và 6H-SiC sáu góc phổ biến hơn. Cấu trúc khối này mang lại một số lợi thế trong một số ứng dụng nhất định.
2Bandgap: Bandgap của 3C-SiC là khoảng 2,2 eV, làm cho nó phù hợp với các ứng dụng trong optoelectronics và điện tử nhiệt độ cao.
3. Khả năng dẫn nhiệt: 3C-SiC có khả năng dẫn nhiệt cao, điều này rất quan trọng đối với các ứng dụng đòi hỏi phân tán nhiệt hiệu quả.
4Hoà hợp: Nó tương thích với các công nghệ xử lý silicon tiêu chuẩn, cho phép tích hợp với các thiết bị dựa trên silicon hiện có.
Hình thức của 3C-N SiC Wafer:
| Tài sản | N-type 3C-SiC, tinh thể đơn |
| Các thông số lưới | a=4,349 Å |
| Chuỗi xếp chồng lên nhau | ABC |
| Độ cứng Mohs | ≈9.2 |
| Therm. hệ số mở rộng | 3.8×10-6/K |
| Hằng số dielectric | c~9.66 |
| Band-Gap | 2.36 eV |
| Điện trường phá vỡ | 2-5×106V/cm |
| Tốc độ trôi dạt bão hòa | 2.7×107m/s |
| Thể loại | Mức độ sản xuất MPD bằng không (mức độ Z) | Nhóm sản xuất tiêu chuẩn (hạng P) | Nhóm giả (hạng D) |
| Chiều kính | 145.5 mm~150.0 mm | ||
| Độ dày | 350 μm ± 25 μm | ||
| Định hướng Wafer | Ngoài trục: 2.0°-4.0° hướng [1120] ± 0,5° cho 4H/6H-P, Trên trục: ∆111 ∆± 0,5° cho 3C-N | ||
| Mật độ ống vi | 0 cm-2 | ||
| Kháng chất | ≤ 0,8 mΩ cm | ≤ 1 m Ω ̊cm | |
| Định hướng phẳng chính | {110} ± 5,0° | ||
| Độ dài phẳng chính | 32.5 mm ± 2,0 mm | ||
| Chiều dài phẳng thứ cấp | 18.0 mm ± 2,0 mm | ||
| Định hướng phẳng thứ cấp | Silicon mặt lên: 90 ° CW từ Prime flat ± 5,0 ° | ||
| Bỏ cạnh | 3 mm | 6 mm | |
| LTV/TTV/Bow/Warp | ≤ 2,5 μm/≤5 μm/≤15 μm/≤30 μm | ≤10 μm/≤15 μm/≤25 μm/≤40 μm | |
| Độ thô | Polish Ra≤1 nm | ||
| CMP Ra≤0,2 nm | Ra≤0,5 nm | ||
| Biến sườn do ánh sáng cường độ cao | Không có | Chiều dài tổng cộng ≤ 10 mm, chiều dài đơn ≤ 2 mm | |
| Bảng hex bằng ánh sáng cường độ cao | Vùng tích lũy ≤ 0,05% | Vùng tích lũy ≤0,1% | |
| Các khu vực đa kiểu bằng ánh sáng cường độ cao | Không có | Vùng tích lũy≤3% | |
| Bao gồm Carbon thị giác | Vùng tích lũy ≤ 0,05% | Vùng tích lũy ≤ 3% | |
| Silicon bề mặt bị trầy xước bởi ánh sáng cường độ cao | Không có | Chiều dài tích lũy≤1 × đường kính wafer | |
| Chips cạnh cao bởi cường độ ánh sáng | Không cho phép chiều rộng và chiều sâu ≥ 0,2 mm | 5 được phép, mỗi m ≤ 1 mm | |
| Ô nhiễm bề mặt silicon bằng cường độ cao | Không có | ||
| Bao bì | Các hộp cassette nhiều wafer hoặc thùng chứa một wafer | ||
Ứng dụng của 3C-N SiC Wafer:
1- Điện tử điện:Các tấm wafer 3C-SiC được sử dụng trong các thiết bị điện tử công suất cao như MOSFETs (Metal-Oxide-Semiconductor Field-Effect Transistors) và Schottky diode do điện áp phá vỡ cao, dẫn nhiệt cao, và kháng điện thấp.
2Các thiết bị RF và vi sóng: The high electron mobility and superior thermal conductivity of 3C-SiC make it suitable for applications in radio frequency (RF) and microwave devices like high-power amplifiers and high-frequency transistors.
3. Optoelectronics: 3C-SiC wafer được sử dụng trong việc phát triển các thiết bị optoelectronic như đèn diode phát sáng (LED), máy dò ánh sáng,và laser diode do băng tần rộng và đặc tính nhiệt tuyệt vời của chúng.
4. Thiết bị MEMS và NEMS: Các hệ thống điện cơ vi mô (MEMS) và hệ thống điện cơ nano (NEMS) được hưởng lợi từ các tấm 3C-SiC vì sự ổn định cơ học của chúng,Khả năng hoạt động ở nhiệt độ cao, và sự trơ trệ hóa học.
5Các cảm biến: Các tấm 3C-SiC được sử dụng trong sản xuất các cảm biến cho môi trường khắc nghiệt, chẳng hạn như cảm biến nhiệt độ cao, cảm biến áp suất, cảm biến khí và cảm biến hóa học,do độ bền và ổn định của chúng.
6Hệ thống lưới điện: Trong hệ thống phân phối và truyền điện, các tấm 3C-SiC được sử dụng trong các thiết bị và thành phần điện áp cao để chuyển đổi điện năng hiệu quả và giảm tổn thất năng lượng.
7Không gian và Quốc phòng: Độ chịu nhiệt độ cao và độ cứng bức xạ của 3C-SiC làm cho nó phù hợp cho các ứng dụng không gian và quốc phòng, bao gồm các thành phần máy bay, hệ thống radar,và các thiết bị liên lạc.
8. Lưu trữ năng lượng: Các wafer 3C-SiC được sử dụng trong các ứng dụng lưu trữ năng lượng như pin và siêu tụ do độ dẫn nhiệt cao và ổn định trong điều kiện hoạt động khắc nghiệt.
Ngành công nghiệp bán dẫn: Các tấm 3C-SiC cũng được sử dụng trong ngành công nghiệp bán dẫn để phát triển các mạch tích hợp tiên tiến và các thành phần điện tử hiệu suất cao.
Hình ảnh ứng dụng của 3C-N SiC Wafer:

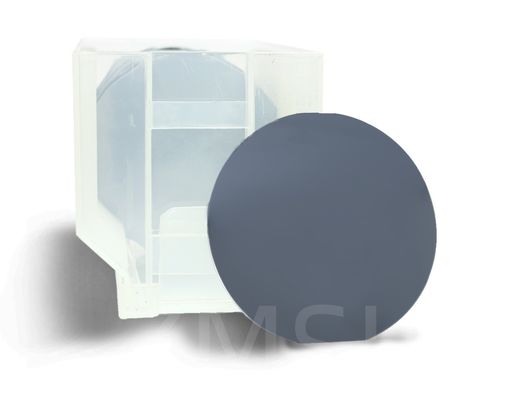

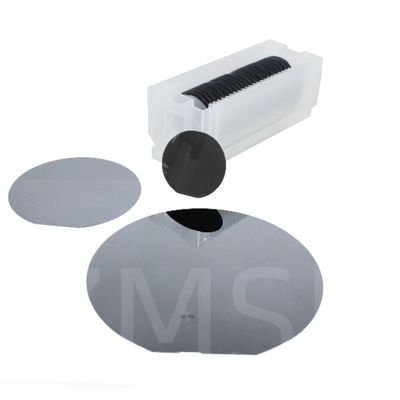

Bao bì và vận chuyển:
FAQ:
1.Q: Sự khác biệt giữa 4H và 3C là gìsilicon carbide?
A:So với 4H-SiC, mặc dù khoảng cách băng tần của 3C silicon carbide (3C SiC) thấp hơn, tính di động, dẫn nhiệt và tính chất cơ học của nó tốt hơn 4H-SiC
2.Q: Tỷ lệ tương quan electron của 3C SiC là bao nhiêu?
A: Sự tương quan electron của 3C, 6H và 4H SIC (0001) lần lượt là 3,8eV, 3,3eV và 3,1eV.
